PCB设计（四层板初步）

概述

之前绘制的51小系统开发板属于大家常见的两层板，这次突发奇想打算在两层板的基础上继续添加两层，构成四层板，也为了增强我们整套开发板的电气特性。
1、四层板绘制
在PCB设计里，一般默认是双层板，即Top Layer 与BOttom Layer，在信号要求比较高的情况下，为了排除干扰，信号线与电源线分开，这时候就需要设计四层甚至更多层的PCB板，以保证信号的完整性。

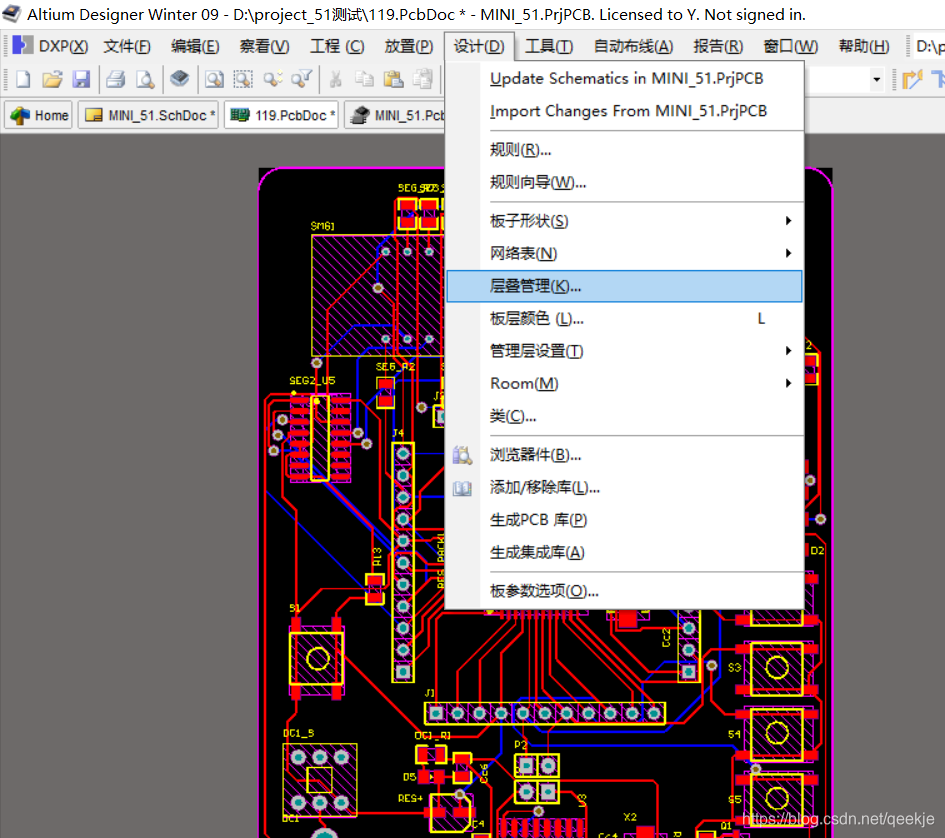

在下图我们可以看到，只有Top Layer 与BOttom Layer,即两层板，点击Design->Layer Stack Mannger,弹出对话框如下图所示。

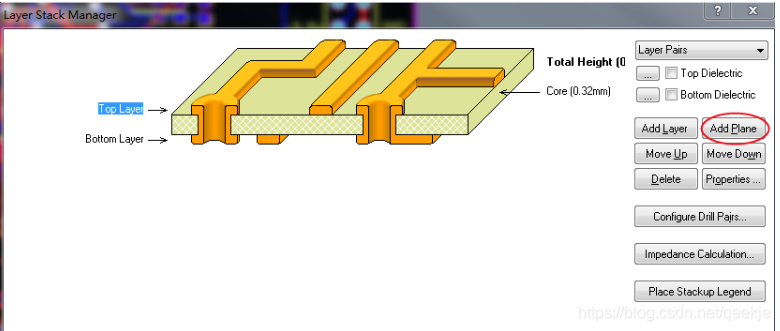

先选中左边的Top Layer，然后点击右边选项框的Add Plane,。

可以看到多了两层，四层板点击两下就可以，几层板就点几下，这里我们点两下，画四层板。

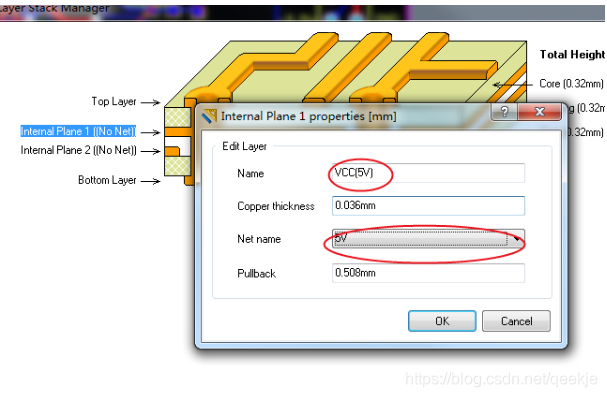

给新加的层取个名，点击左边Internal Plane1(No Net), 这里取VCC和GND,分别连接到5V(连接到5V是因为板供电电压为5V,这里大家可根据所设计PCB电源选择，以减少走线)和GND

修改好,点击OK即可。
可以看到下方多了刚新建的VCC和GND,到这里，一个简单的四层板雏形就搭建好了。

2、电源分割

电源分割是为了减少 PCB走线，表面上看起来不那么乱，也为了减少信号间干扰问题。

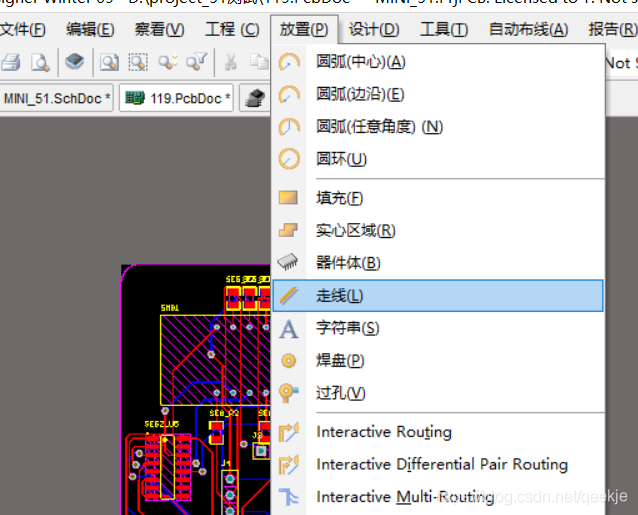

选中刚新建的VCC，点击放置->走线

在PCB上选出你要分隔的模块，点击连接到你要连的网络，这里需要注意的是，你所连接的图形是一个封闭的，这里选择的AVDD

Shift+S组合键，你可以看到，整个VCC版面被分成了两大块，一部分连接到AVDD，一部分连接到5V（刚添加plane时连接的5V),这样电源层就被分割好啦。

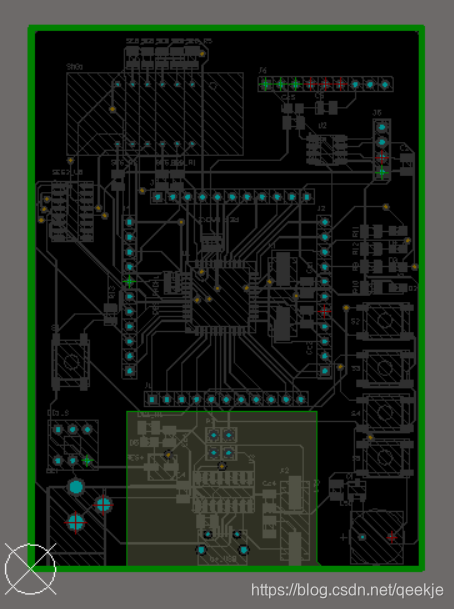

效果如下：

然后GND层也是一样。
接下来就是布线，覆铜，步骤和两层板一样，这样，一个完整的四层PCB板就设计好啦！
需要大家注意的是：有时候不注意就会让左下角菜单显项卡不见，点击View->Desktop Layouts->Default.就可以了。
