HDMI V1.4协议介绍（二）

4. 信号和编码

4.1 链路架构

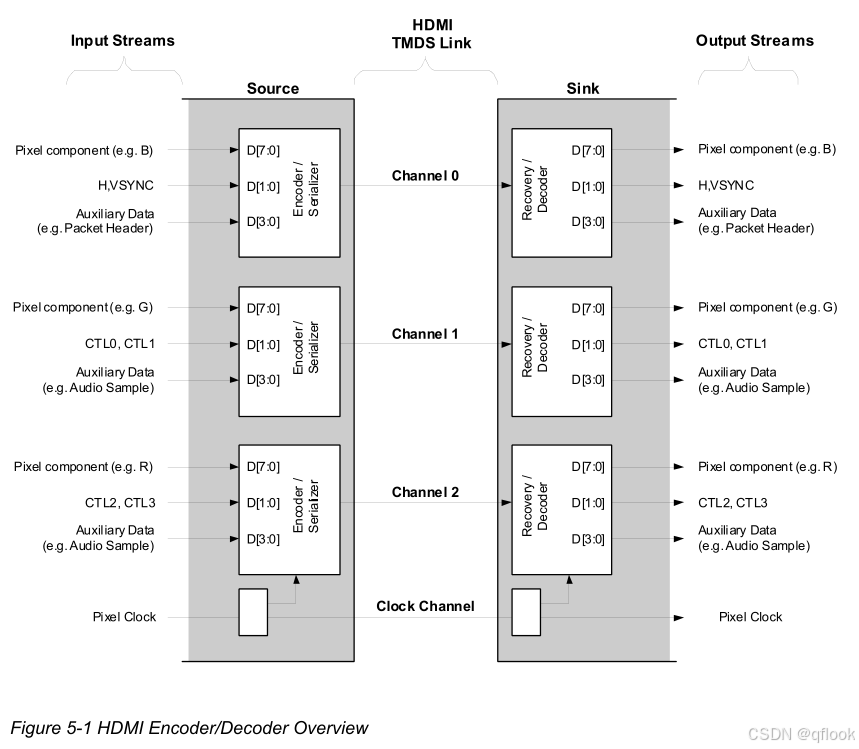

HDMI的编解码架构：

HDMI码流包括视频数据、辅助数据和控制数据三种。在8bit原始数据中2bit为控制数据，4bit的控制数据或8bit的视频数据（分别在不同时间传输），然后再TMDS编码（不论输入是2bit还是8bit有效数据）为10bit数据传输到Sink解码，其中channel 0传输的控制数据为行、列同步，channel 1~2传输的控制数据CTL0~3，CTLx的功能是指示下个数据周期是音频数据周期还是数据岛周期。辅助数据包括音频数据（如有）、包头和ECC错误检验码等。

4.2 工作模式

HDMI链路层总共3种工作模式：视频数据周期、数据岛周期和控制周期。视频数据周期顾名思义就是传输有效的视频像素数据；数据岛周期就是传输音频数据和一些辅助数据等；控制周期就是非以上两个周期时的阶段，处于任意两个非控制周期中间。

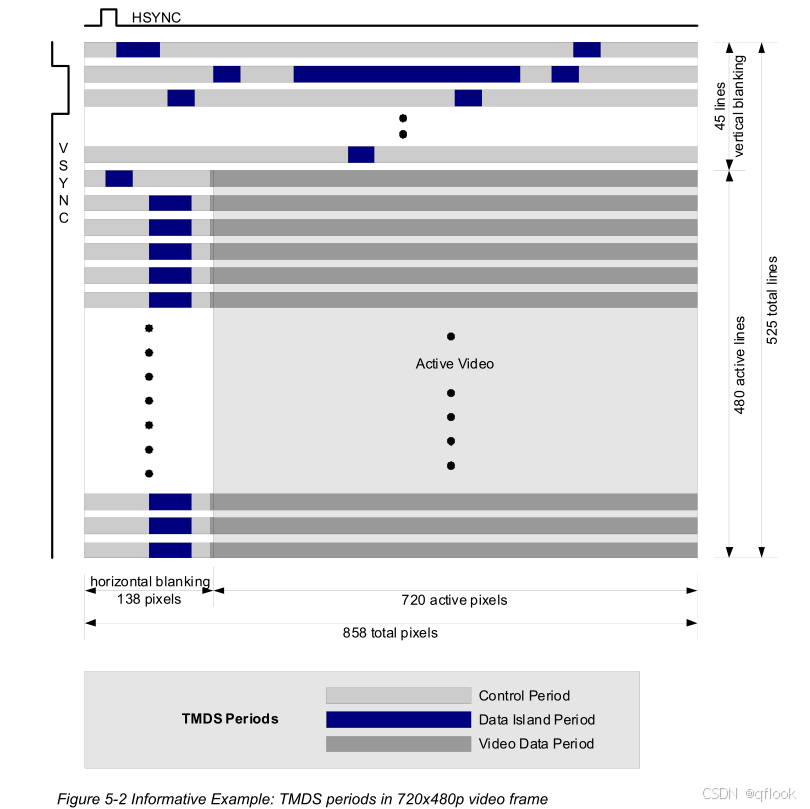

例如720*480分辨率图像，实际传输的是858*525，其他时间都是处于行、列消隐期，其中包括音频数据、控制数据等。

视频数据或数据岛与控制周期都有一个过渡的保护带Guard Band，主要为了过渡稳定。具体
