一、HDMI简介
之前我们了解并且实现了VGA视频接口协议；VGA接口是早期使用的模拟视频接口，传输的是模拟信号。但是随着电子设备集成度越来越高，视频分辨率越来越高，VGA已经不能满足需求，因此视频接口发展到现在，HDMI接口成为了主流。
HDMI（High-Definition Multimedia Interface）是一种高清多媒体接口，它是一种全数字的音视频传输接口，用于连接各种音视频设备，如电视、显示器、音响系统、游戏机、电脑等。
HDMI接口相对于VGA接口的一些主要优势：
-
数字信号传输：HDMI传输的是数字信号，而VGA传输的是模拟信号。数字信号在传输过程中更稳定，不易受干扰，能提供更清晰的图像质量。
-
高清视频支持：HDMI接口支持高清视频格式，如1080p、4K、8K等，而VGA接口最高仅支持到1080p，并且通常用于较低分辨率的视频传输。
-
音频传输：HDMI接口可以同时传输音频和视频信号，而VGA接口仅传输视频信号。这意味着使用HDMI接口时，不需要另外的音频线缆。
-
双向通信：HDMI接口支持CEC（Consumer Electronics Control）等双向通信协议，可以实现设备间的智能控制和交互，而VGA接口不支持。
-
接口体积小：HDMI接口比VGA接口体积小了许多，适合现在集成度越来越高的产品
二、HDMI接口以及引脚定义
根据《HDMI协议规范1.4b》可知，一共有五种类型的接口：HDMI A Type、HDMI B Type、HDMI C Type、HDMI D Type、HDMI E Type。不同类型的HDMI接口使用范围不同，分别如下：
- A型：标准全尺寸HDMI接口，是日常生活中最常见的类型；广泛用于电视、电脑、投影仪、游戏机、蓝光播放器、AV接收器和许多其他消费电子设备。
- B型：支持双链路的接口，能够提供更高的带宽和分辨率；较少使用，主要针对高分辨率显示器和专业设备。
- C型：也称为Mini HDMI接口，体积比A型小，适用于需要节省空间的设备；常用于便携式设备如平板电脑、便携式摄像机、部分笔记本电脑和一些较小的高清摄像设备。
- D型：也称为Micro HDMI接口，比C型更小，适用于超便携设备；广泛用于智能手机、超薄平板电脑、小型摄像设备和其他超便携设备。
- E型：专为汽车内部使用设计，具有增强的锁定机制和抗震性；用于汽车信息娱乐系统、车载显示器和其他汽车电子设备。

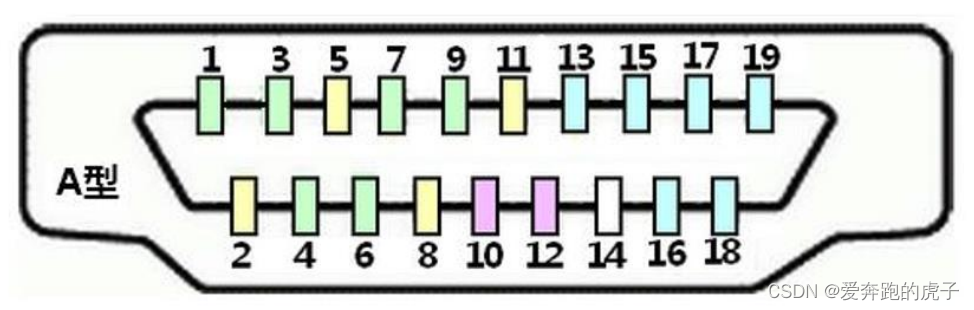

因为A型HDMI接口使用范围更广，因此本章只讲A型HDMI接口的实现，其中针脚分配如下：
| 引脚 | 定义 | 引脚 | 定义 |
| 1 | 数据2+ | 11 | 时钟屏蔽 |
| 2 | 数据2屏蔽 | 12 | 时钟- |
| 3 | 数据2- | 13 | CEC |
| 4 | 数据1+ | 14 | 保留 |
| 5 | 数据1屏蔽 | 15 | DDC时钟线（SCL） |
| 6 | 数据1- | 16 | DDC数据线（SDA） |
| 7 | 数据0+ | 17 | DDC/CEC地 |
| 8 | 数据0屏蔽 | 18 | +5V电源 |
| 9 | 数据0- | 19 | 热插拔检测 |
| 10 | 时钟+ |
- TMDS通道：引脚1 ~ 引脚12，负责发送音频、视频及各种辅助数据；
- DDC通道：引脚15、16、17。DDC全文为Display Data Channel，发送端与接收端可利用 DDC 沟道得知彼此的发送与接收能力，但 HDMI 仅需单向获知接收端（显示器）的能力；DDC 通道使用 100kHz 时钟频率的 I²C 信号，发送数据结构为EDID。
- CEC通道：引脚13、17。CEC通道为必须预留线路，但可以不必实现，作用是用来发送工业规格的 AV Link 协议信号。
- 其他通道：引脚14位保留引脚，无连接；引脚18为+5V电源；引脚19位热插拔检测引脚。
三、HDMI传输原理
HDMI的系统架构有发射源和接收器组成，给定的设备可能有一个或以上HDMI输入和一个或以上的 HDMI输出。所有的 HDMI输入都要满足 HDMI 接收器的规则，所有的 HDMI输出都要满足 HDMI发射器的规则。系统架构如下：
如图所示，HDMI 发送器和接收器有四个差分线对组成TMDS数据通道和时钟通道，这些通道用于传递视频，音频和辅助数据，TMDS时钟通道始终发送与 TMDS 数据通道上的像素数据相一致的采样时钟；另外， HDMI 提供一个DDC 通道，DDC 是用于配置和在一个单独的信源端和一个单独的接收端交换状态；可选择的 CEC 在用户的各种不同的音视频产品中， 提供高水平的控制功能； 可选择的 HDMI 以太网和音频返回（HEAC），在连接的设备中提供以太网兼容的网络数据和一个和 TMDS 相对方向的音频回返通道；此外还有热插拔检测信号 HDP，当显示器等 HDMI 接口的显示设备通过 HDMI 接口与 HDMI 信源端相连或断开连接时，HDMI 信源端能够通过 HPD 引脚检测出这一事件，并做出响应。
四、TMDS编码规则以及实现
4.1 TMDS编码框图
分对8bit的R、G、B数据编码，输出串行的差分信号。行场同步信号HSYNC，VSYNC作为B通道的控制信号也进行编码。4位的音频信号也同步编码（本文没有讲解音频编码，因此可以忽略）。

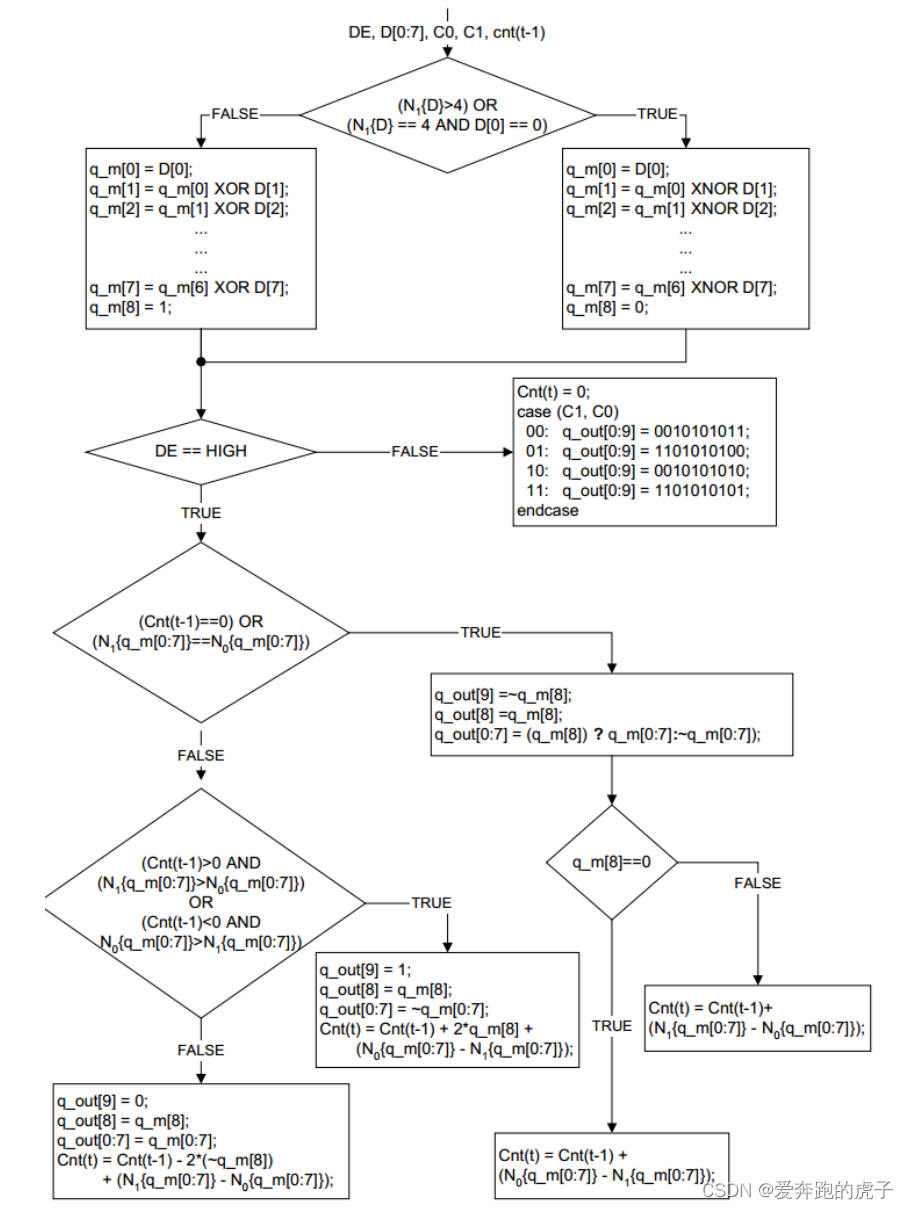

4.2 TMDS编码流程图
| D | 待编码的8bit视频信号 |
| DE | 视频数据有效信号 |
| C0,C1 | 控制信号 |
| N1{X} | 数据X中1的个数 |
| N0{X} | 数据X中0的个数 |
| q_out | 编码后的数据输出 |
由流程图可以知道，第一个判断框通过判断输入数据中1的个数然后对数据进行异或编码，或者异或非编码成9位数据。第二第三个判断框再根据编码后q_m中0 和1的个数再次编码来保证直流均衡。
4.3 Verilog实现TMDS编码
根据TMDS编码流程图编写Verilog代码，注意时序对齐的问题。
`timescale 1ns / 1ns
module TMDS_encode(
input sys_clk, //输入系统时钟
input sys_rstn, //系统复位
input c0 , //控制信号c0
input c1 , //控制信号c1
input de , //数据有效信号
input [7:0] data_in , //8bit像素
output reg [9:0] data_out //编码后的10bit数据
);
//定义输入控制信号时，输出的数据
parameter CTRLTOKEN0 = 10'b1101010100;
parameter CTRLTOKEN1 = 10'b0010101011;
parameter CTRLTOKEN2 = 10'b0101010100;
parameter CTRLTOKEN3 = 10'b1010101011;
// 第一级流水线信号
reg [3:0] n1_din ; //统计输入8bit数据中1的个数
reg [7:0] data_in_d1 ;
reg de_d1 ;
reg c0_d1 ;
reg c1_d1 ;
wire decision1 ; //第一个判断条件
wire [8:0] q_m ; //第一级流水线输出的中间值
//第二级流水线信号
reg [3:0] n1_qm ; //统计qm中1的个数
reg [3:0] n0_qm ; //统计qm中0的个数
wire decision2 ; //第二个判断条件
wire decision3 ; //第三个判断条件
reg [4:0] cnt ; //视差计数器,之前编码后数据0-1个数差别,最高位为符号位
reg [8:0] qm_d1 ;
reg de_d2 ;
reg c0_d2 ;
reg c1_d2 ;
//处理第一级流水线
always @(posedge sys_clk or negedge sys_rstn) begin
if(sys_rstn == 1'b0)
n1_din <= 4'd0;
else
n1_din <= data_in[0] + data_in[1] + data_in[2] + data_in[3] + data_in[4] + data_in[5] + data_in[6] + data_in[7];
end
always @(posedge sys_clk) begin
data_in_d1 <= data_in;
de_d1 <= de;
c0_d1 <= c0;
c1_d1 <= c1;
end
assign decision1 = (n1_din > 4'd4) || ((n1_din == 4'd4)&&(data_in_d1[0] == 1'b0));
assign q_m[0] = data_in_d1[0];
assign q_m[1] = (decision1) ? (q_m[0] ^~ data_in_d1[1]):(q_m[0] ^ data_in_d1[1]);
assign q_m[2] = (decision1) ? (q_m[1] ^~ data_in_d1[2]):(q_m[1] ^ data_in_d1[2]);
assign q_m[3] = (decision1) ? (q_m[2] ^~ data_in_d1[3]):(q_m[2] ^ data_in_d1[3]);
assign q_m[4] = (decision1) ? (q_m[3] ^~ data_in_d1[4]):(q_m[3] ^ data_in_d1[4]);
assign q_m[5] = (decision1) ? (q_m[4] ^~ data_in_d1[5]):(q_m[4] ^ data_in_d1[5]);
assign q_m[6] = (decision1) ? (q_m[5] ^~ data_in_d1[6]):(q_m[5] ^ data_in_d1[6]);
assign q_m[7] = (decision1) ? (q_m[6] ^~ data_in_d1[7]):(q_m[6] ^ data_in_d1[7]);
assign q_m[8] = (decision1) ? 1'b0:1'b1;
//处理第二级流水线
always @(posedge sys_clk or negedge sys_rstn) begin
if(sys_rstn == 1'b0)begin
n1_qm <= 4'd0;
n0_qm <= 4'd0;
end
else begin
n1_qm <= q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7];
n0_qm <= 4'd8 - (q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7]);
end
end
always @(posedge sys_clk) begin
qm_d1 <= q_m;
de_d2 <= de_d1;
c0_d2 <= c0_d1;
c1_d2 <= c1_d1;
end
assign decision2 = (cnt == 5'd0) || (n1_qm == n0_qm);
//decision3中通过符号位判断cnt是否大于0
assign decision3 = ((~cnt[4] == 1'b1) && (n1_qm > n0_qm)) || ((cnt[4] == 1'b1) && (n1_qm < n0_qm));
always @(posedge sys_clk or negedge sys_rstn) begin
if(sys_rstn == 1'b0)begin
cnt <= 5'd0;
data_out <= 10'd0;
end
else begin
if(de_d2 == 1'b1)begin
if(decision2 == 1'b1)begin
data_out[9] <= ~ qm_d1[8];
data_out[8] <= qm_d1[8];
data_out[7:0] <= (qm_d1[8]) ? qm_d1[7:0] : ~qm_d1[7:0];
cnt <= (~qm_d1[8]) ? (cnt + n0_qm - n1_qm) : (cnt + n1_qm - n0_qm);
end
else begin
if(decision3 == 1'b1)begin
data_out[9] <= 1'b1;
data_out[8] <= qm_d1[8];
data_out[7:0] <= ~qm_d1[7:0];
cnt <= cnt + {qm_d1[8],1'b0} + n0_qm - n1_qm;
end
else begin
data_out[9] <= 1'b0;
data_out[8] <= qm_d1[8];
data_out[7:0] <= qm_d1[7:0];
cnt <= cnt - {~qm_d1[8],1'b0} + n1_qm - n0_qm;
end
end
end
else begin
cnt <= 5'd0;
case ({c1_d2,c0_d2})
2'b00: data_out <= CTRLTOKEN0;
2'b01: data_out <= CTRLTOKEN1;
2'b10: data_out <= CTRLTOKEN2;
default: data_out <= CTRLTOKEN3;
endcase
end
end
end
endmodule
五、OSERDESE2原语介绍以及使用
由于TMDS编码后的是10bit并行数据，而实际HDMI传输的是串行差分信号。因此需要将10bit编码后的数据转换成串行数据，再转换成差分信号，这里并转串使用的是Xilinx提供的OSERDESE2原语 。
OSERDESE2 原语是 Xilinx 7 系列 FPGA 中的一种并行到串行转换器（Parallel-to-Serial Converter），能够在源同步接口中高效地将并行数据转换为串行数据。
- 支持单数据速率（SDR）和双数据速率（DDR）模式。在 DDR 模式下，数据可以在每个时钟周期的上升沿和下降沿传输，从而实现数据传输速率的翻倍。
- OSERDESE2 可以处理从 2 到 8 位的并行数据输入，并将其转换为串行输出。在某些情况下，可以通过宽度扩展（Width Expansion）技术，使用两个 OSERDESE2 模块来支持更大的数据宽度，如 10 位或 14 位。
- OSERDESE2 使用两个时钟信号，CLK 和 CLKDIV。CLK 是高速串行时钟，而 CLKDIV 是分频后的并行时钟。这两个时钟信号必须在相位上对齐。
5.1 OSERDESE2内部框图

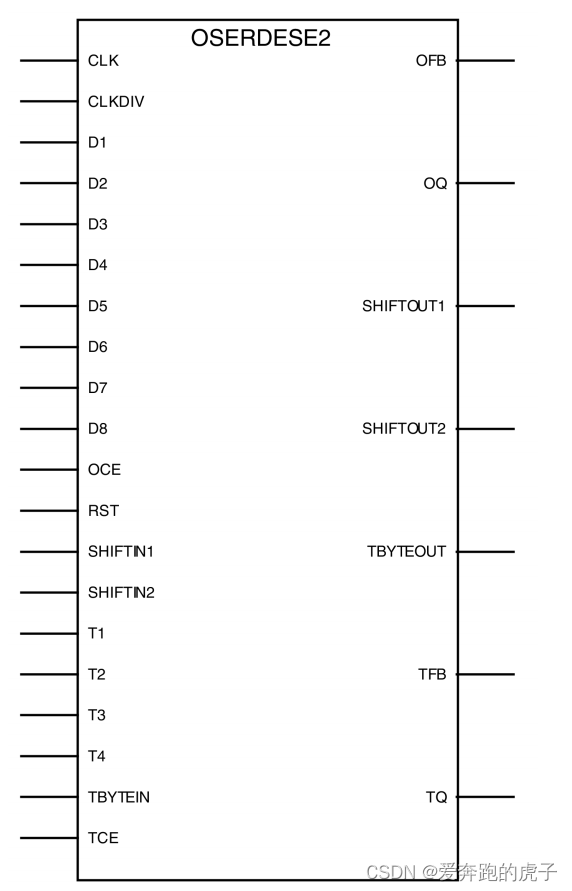

OSERDESE2原语输入输出端口如下：

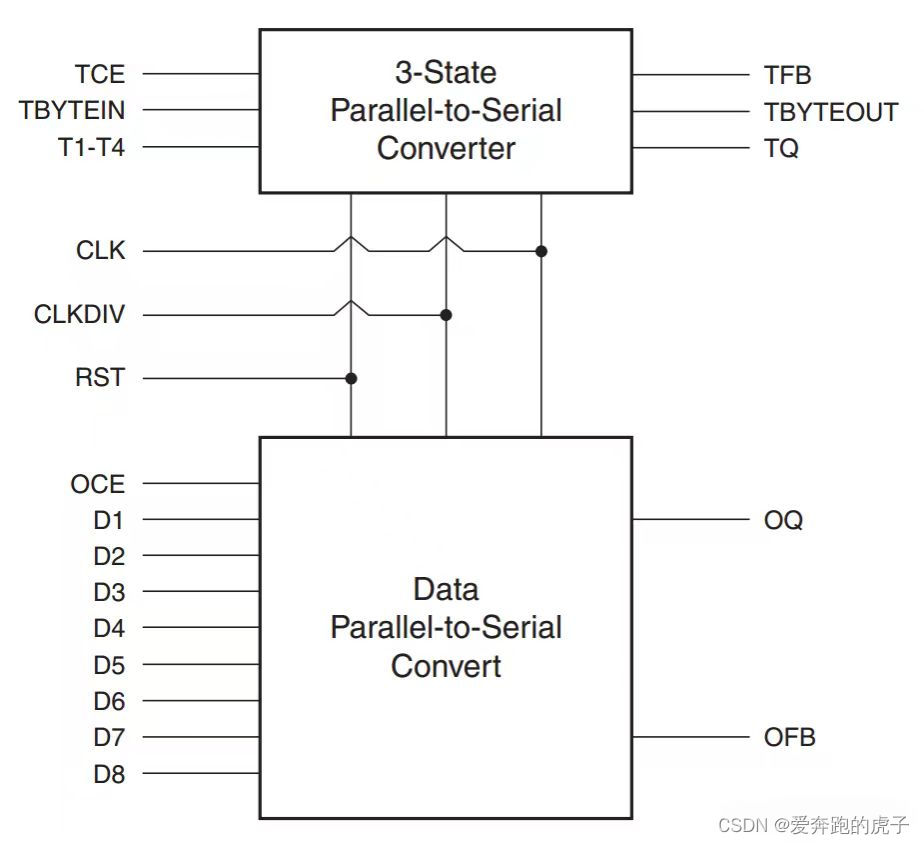

OSERDESE2原语内部框图如下：

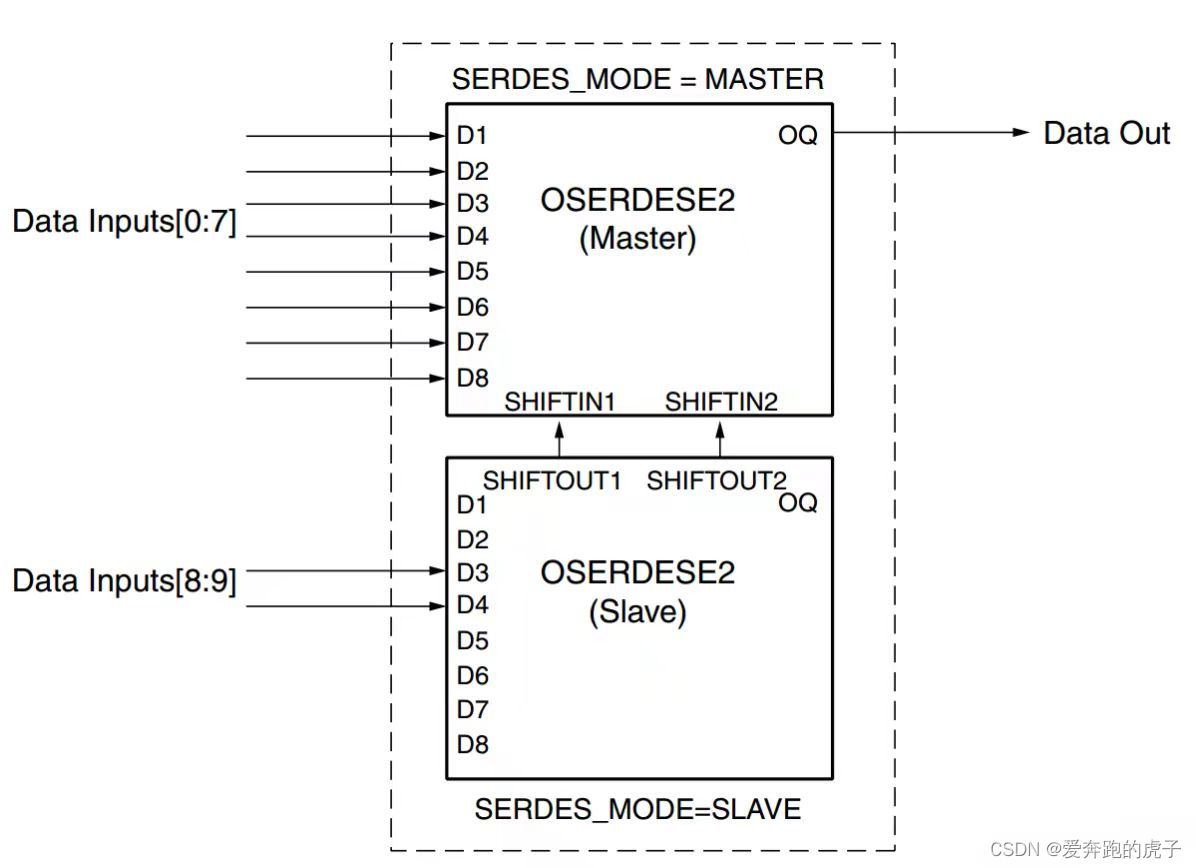

OSERDESE2原语通过级联的系统框图如下：
5.2 OSERDESE2 输入输出管脚信号说明
| 输入端口 | 输出端口 | ||
| CLK | 并串转后的串行数据伴随时钟 | OFB | 输出反馈端口，结合使用原语ISERDESE2或者ODELAYE2的时候会用到 |
| CLKDIV | CLK时钟的分频，为并转串前并行数据的伴随时钟 | OB | 串行数据输出端口 |
| D1-D8 | 待转换的8位并行数据，可配置为 2 至 8 位。使用 SLAVE 模式下的第二个 OSERDES 可以支持大于 6 位（级联后最多 14 位）的位宽 | SHIFTOUT1/SHIFTOUT2 | 级联输出信号，连接至MASTER的SHIFTIN1/SHIFTIN2端口 |
| OCE | 高电平有效的时钟使能信号 | TBYTEOUT | 字节组三态输出至IOB |
| RST | 复位信号，只需CLKDIV 频域时序（与 CLKDIV 同步）一个周期的复位脉冲 | TFB | 发送到 ODELAYE2 的 OSERDES 模块的 3 态控制输出。使用时，此端口将 3 态并行到串行转换器的输出连接到 ODELAYE2 的控制/3 态输入 |
| SHIFTIN1 /SHIFTIN2 | 级联输入信号，用于扩展数据输入，连接至SLAVE的SHIFTOUT1/SHIFTOUT2 | TQ | OSERDES 模块的 3 态控制输出。使用时，此端口将 3 态并行到串行转换器的输出连接到 IOB 的控制/3 态输入 |
| T1-T4 | 三态控制模块的输入端口可配置1，2，4位 | ||
| TBYTEIN | 字节组三态输入 | ||
| TCE | 高电平有效的3态控制模块时钟使能信号 | ||
5.3 OSERDESE2 配置属性信号说明
| 端口名称 | 端口说明 |
| DATA_RATE_OQ | 定义数据是以单倍数据速率 (SDR) 还是双倍数据速率 (DDR) 进行处理 |
| DATA_RATE_TQ | 定义是否将三态控制处理为单数据速率 (SDR) 还是双数据速率 (DDR) |
| DATA_WIDTH | 定义并串转换器的并行数据输入宽度。此属性的可能值取决于 DATA_RATE_OQ 属性。当 DATA_RATE_OQ 设置为 SDR 时，DATA_WIDTH 属性的可能值为 2、3、4、5、6、7 和 8。当 DATA_RATE_OQ 设置为 DDR 时，DATA_WIDTH 属性的可能值为 4、6、8、10 和 14。当 DATA_WIDTH 设置为大于 8 的宽度时，必须将一对 OSERDES 配置为主从配置 |
| INIT_OQ | 定义 OQ 输出的初始值 |
| INIT_OQ | 定义 TQ 输出的初始值 |
| SERDES_MODE | 定义使用宽度扩展时 OSERDES 模块是主模块还是从模块 |
| SRVAL_OQ | 定义调用 SR 时OQ输出的值 |
| SRVAL_TQ | 调用 SR 时 TQ 输出的值 |
| TBYTE_CTL | DDR3 模式启用三态 BYTE 操作。这允许三态信号从作为源的三态输出之一获取值 |
| TBYTE_SRC | 启用 OSERDES 作为 DDR3 模式下三态字节操作的源 |
| TRISTATE_WIDTH | 定义 3 态控制并串转换器的并行 3 态输入宽度。此属性的可能值取决于 DATA_RATE_TQ 属性。当 DATA_RATE_TQ 设置为 SDR 或 BUF 时，TRISTATE_WIDTH 属性只能设置为 1。 当 DATA_RATE_TQ 设置为 DDR 时，TRISTATE_WIDTH 属性的可能值为 4。 TRISTATE_WIDTH 不能设置为大于 4 的宽度。当 DATA_WIDTH 大于 4 时，请将 TRISTATE_WIDTH 设置为 1。 |
5.4 OSERDESE2 例化模板
例化模板如下：
OSERDESE2 #(
.DATA_RATE_OQ("DDR"), // DDR, SDR
.DATA_RATE_TQ("DDR"), // DDR, BUF, SDR
.DATA_WIDTH(4), // Parallel data width (2-8,10,14)
.INIT_OQ(1'b0), // Initial value of OQ output (1'b0,1'b1)
.INIT_TQ(1'b0), // Initial value of TQ output (1'b0,1'b1)
.SERDES_MODE("MASTER"), // MASTER, SLAVE
.SRVAL_OQ(1'b0), // OQ output value when SR is used (1'b0,1'b1)
.SRVAL_TQ(1'b0), // TQ output value when SR is used (1'b0,1'b1)
.TBYTE_CTL("FALSE"), // Enable tristate byte operation (FALSE, TRUE)
.TBYTE_SRC("FALSE"), // Tristate byte source (FALSE, TRUE)
.TRISTATE_WIDTH(4) // 3-state converter width (1,4)
)
OSERDESE2_inst (
.OFB(OFB), // 1-bit output: Feedback path for data
.OQ(OQ), // 1-bit output: Data path output
// SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
.SHIFTOUT1(SHIFTOUT1),
.SHIFTOUT2(SHIFTOUT2),
.TBYTEOUT(TBYTEOUT), // 1-bit output: Byte group tristate
.TFB(TFB), // 1-bit output: 3-state control
.TQ(TQ), // 1-bit output: 3-state control
.CLK(CLK), // 1-bit input: High speed clock
.CLKDIV(CLKDIV), // 1-bit input: Divided clock
// D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
.D1(D1),
.D2(D2),
.D3(D3),
.D4(D4),
.D5(D5),
.D6(D6),
.D7(D7),
.D8(D8),
.OCE(OCE), // 1-bit input: Output data clock enable
.RST(RST), // 1-bit input: Reset
// SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
.SHIFTIN1(SHIFTIN1),
.SHIFTIN2(SHIFTIN2),
// T1 - T4: 1-bit (each) input: Parallel 3-state inputs
.T1(T1),
.T2(T2),
.T3(T3),
.T4(T4),
.TBYTEIN(TBYTEIN), // 1-bit input: Byte group tristate
.TCE(TCE) // 1-bit input: 3-state clock enable
);
5.5 调用OSERDESE2级联原语
module oserdese2_10to1 (
input sys_rstn , //系统复位
input clk , //并行数据时钟
input clk_5x , //串行数据时钟，因为10位转1位，使用DDR模式所以是5倍并行时钟
input [9:0] data_in , //需要转换的10bit数据
output data_out //转换后的串行数据
);
wire SLAVE_SHIFTOUT1 ; //级联信号1
wire SLAVE_SHIFTOUT2 ; //级联信号2
OSERDESE2 #(
.DATA_RATE_OQ("DDR"), // DDR, SDR ：设置单倍速率或者双倍速率
.DATA_RATE_TQ("SDR"), // DDR, BUF, SDR
.DATA_WIDTH(10), // 并行数据位宽
.INIT_OQ(1'b0), // Initial value of OQ output (1'b0,1'b1)
.INIT_TQ(1'b0), // Initial value of TQ output (1'b0,1'b1)
.SERDES_MODE("MASTER"), // MASTER, SLAVE
.SRVAL_OQ(1'b0), // OQ output value when SR is used (1'b0,1'b1)
.SRVAL_TQ(1'b0), // TQ output value when SR is used (1'b0,1'b1)
.TBYTE_CTL("FALSE"), // Enable tristate byte operation (FALSE, TRUE)
.TBYTE_SRC("FALSE"), // Tristate byte source (FALSE, TRUE)
.TRISTATE_WIDTH(1) // 3-state converter width (1,4)
)
OSERDESE2_master (
.OFB(), // 1-bit output: Feedback path for data
.OQ(data_out), // 1-bit output: Data path output
// SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
.SHIFTOUT1(),
.SHIFTOUT2(),
.TBYTEOUT(), // 1-bit output: Byte group tristate
.TFB(), // 1-bit output: 3-state control
.TQ(), // 1-bit output: 3-state control
.CLK(clk_5x), // 1-bit input: High speed clock
.CLKDIV(clk), // 1-bit input: Divided clock
// D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
.D1(data_in[0]),
.D2(data_in[1]),
.D3(data_in[2]),
.D4(data_in[3]),
.D5(data_in[4]),
.D6(data_in[5]),
.D7(data_in[6]),
.D8(data_in[7]),
.OCE(1'b1), // 1-bit input: Output data clock enable
.RST(!sys_rstn), // 1-bit input: Reset
// SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
.SHIFTIN1(SLAVE_SHIFTOUT1),
.SHIFTIN2(SLAVE_SHIFTOUT2),
// T1 - T4: 1-bit (each) input: Parallel 3-state inputs
.T1(1'b0),
.T2(1'b0),
.T3(1'b0),
.T4(1'b0),
.TBYTEIN(1'b0), // 1-bit input: Byte group tristate
.TCE(1'b0) // 1-bit input: 3-state clock enable
);
OSERDESE2 #(
.DATA_RATE_OQ("DDR"), // DDR, SDR ：设置单倍速率或者双倍速率
.DATA_RATE_TQ("SDR"), // DDR, BUF, SDR
.DATA_WIDTH(10), // 并行数据位宽
.INIT_OQ(1'b0), // Initial value of OQ output (1'b0,1'b1)
.INIT_TQ(1'b0), // Initial value of TQ output (1'b0,1'b1)
.SERDES_MODE("SLAVE"), // MASTER, SLAVE
.SRVAL_OQ(1'b0), // OQ output value when SR is used (1'b0,1'b1)
.SRVAL_TQ(1'b0), // TQ output value when SR is used (1'b0,1'b1)
.TBYTE_CTL("FALSE"), // Enable tristate byte operation (FALSE, TRUE)
.TBYTE_SRC("FALSE"), // Tristate byte source (FALSE, TRUE)
.TRISTATE_WIDTH(1) // 3-state converter width (1,4)
)
OSERDESE2_slave (
.OFB(), // 1-bit output: Feedback path for data
.OQ(), // 1-bit output: Data path output
// SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
.SHIFTOUT1(SLAVE_SHIFTOUT1),
.SHIFTOUT2(SLAVE_SHIFTOUT2),
.TBYTEOUT(), // 1-bit output: Byte group tristate
.TFB(), // 1-bit output: 3-state control
.TQ(), // 1-bit output: 3-state control
.CLK(clk_5x), // 1-bit input: High speed clock
.CLKDIV(clk), // 1-bit input: Divided clock
// D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
.D1(1'b0),
.D2(1'b0),
.D3(data_in[8]),
.D4(data_in[9]),
.D5(1'b0),
.D6(1'b0),
.D7(1'b0),
.D8(1'b0),
.OCE(1'b1), // 1-bit input: Output data clock enable
.RST(!sys_rstn), // 1-bit input: Reset
// SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
.SHIFTIN1(),
.SHIFTIN2(),
// T1 - T4: 1-bit (each) input: Parallel 3-state inputs
.T1(1'b0),
.T2(1'b0),
.T3(1'b0),
.T4(1'b0),
.TBYTEIN(1'b0), // 1-bit input: Byte group tristate
.TCE(1'b0) // 1-bit input: 3-state clock enable
);
// End of OSERDESE2_inst instantiation
endmodule

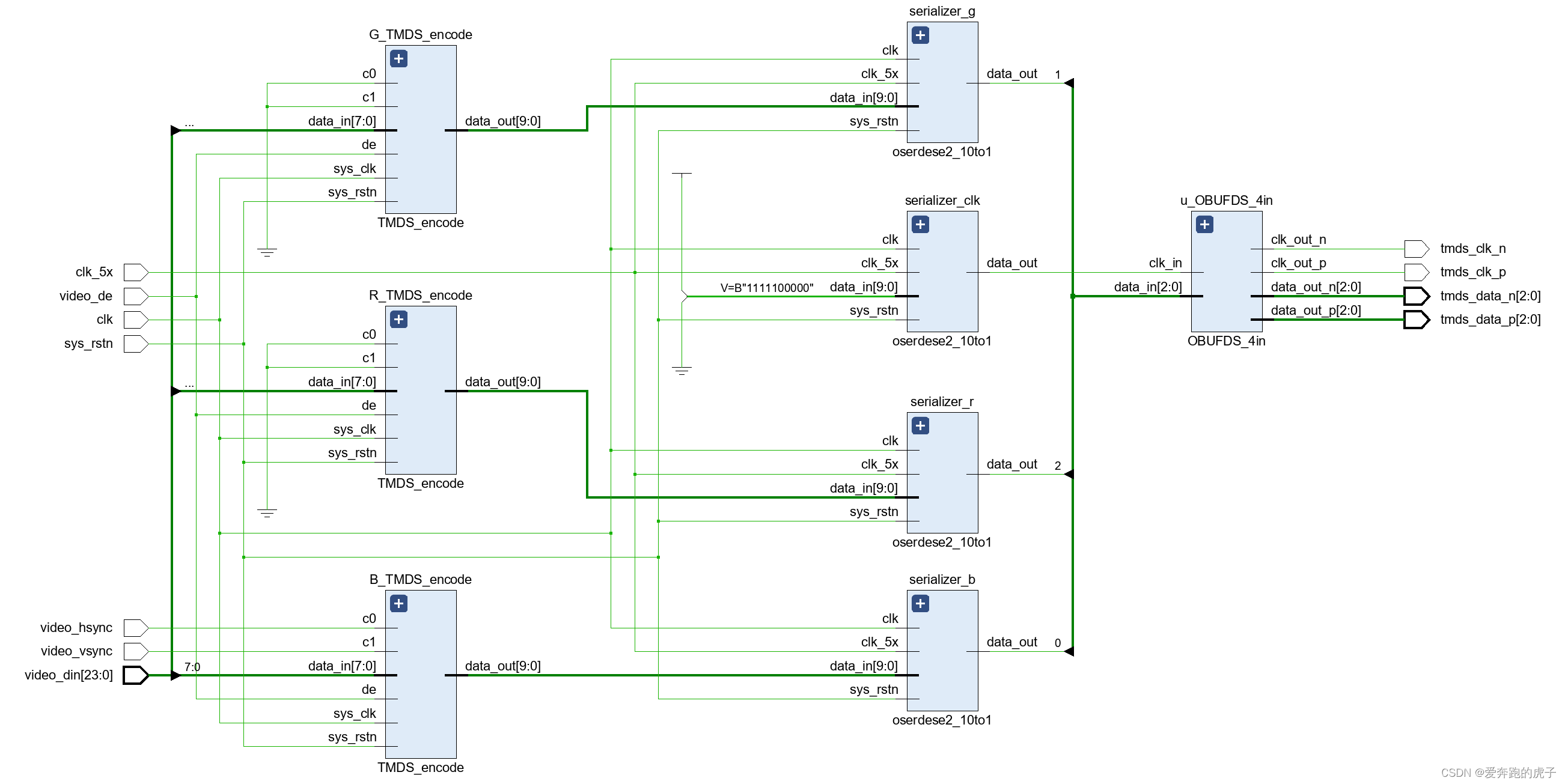

接下来把上面所有模块都用顶层文件调用起来，框图如下：
六、HDMI显示系统
以上我们实现了HDMI的发送接口，现在我们将前面的文章《VTC视频时序控制器原理以及Verilog实现》中的VTC模块调用过来，这样就能产生一个正确的视频时序给HDMI接口了，只有时序还是不够，没有数据，因此我们还需要一个TPG模块来产生想要显示的图像数据。
6.1 TPG模块编写
本次让显示器显示16*16的黑白交替方格代码如下：
module tpg(
input clk ,
input rst_n ,
input vs_in ,
input hs_in ,
input de_in ,
output reg vs_out ,
output reg hs_out ,
output reg de_out ,
output reg [23:0] data_out
);
reg vs_in_reg ; //对vs信号打一拍
reg hs_in_reg ; //对hs信号打一拍
reg de_in_reg ; //对de信号打一拍
reg [11:0] v_cnt ; //视频垂直方向，行计数器
reg [11:0] h_cnt ; //视频水平方向，列计数器
reg [7:0] grid_data ;
//对vs hs de寄存一拍
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)begin
vs_in_reg <= 1'b0;
hs_in_reg <= 1'b0;
de_in_reg <= 1'b0;
end
else begin
vs_in_reg <= vs_in;
hs_in_reg <= hs_in;
de_in_reg <= de_in;
end
end
//列计数器
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
h_cnt <= 12'd0;
else if(de_in == 1'b1)
h_cnt <= h_cnt + 1'b1;
else
h_cnt <= h_cnt;
end
//行计数器
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
v_cnt <= 12'd0;
else if (vs_in_reg == 1'b1)
v_cnt <= 12'd0;
else if((hs_in == 1'b1)&&(hs_in_reg == 1'b0))
v_cnt <= v_cnt + 1'b1;
else
v_cnt <= v_cnt;
end
always @(posedge clk)begin
grid_data <= ((v_cnt[4]==1'b1) ^ (h_cnt[4]==1'b1)) ? 8'h00 : 8'hff; //方格大小16*16，黑白交替
end
always @(posedge clk)begin
vs_out <= vs_in_reg;
hs_out <= hs_in_reg;
de_out <= de_in_reg;
data_out <={grid_data,grid_data,grid_data};
end
endmodule
6.2 显示系统顶层模块
参考文章《VTC视频时序控制器原理以及Verilog实现》里的常见信号长度表可知：如果要显示1920×1080P的画面，并行时钟就需要148.5M，TMDS编码需要5倍的时钟，则还需要生成一个742.5M时钟，显然这对FPGA来说有点难度。因此本次实验显示一个1280×720@60HZ的画面，这样只需要生成74.25M并行时钟以及371.25M的串行时钟。现在通过一个顶层文件，把PLL模块、VTC模块，TPG模块以及HDMI模块链接起来，代码如下：
module hdmi_display_top(
input sys_clk ,
output tmds_clk_p , // TMDS 时钟通道
output tmds_clk_n ,
output [2:0] tmds_data_p , // TMDS 数据通道
output [2:0] tmds_data_n
);
wire locked ;
wire vga_clk ;
wire vga_clk_5x ;
wire vs_in ;
wire hs_in ;
wire de_in ;
wire vs_out ;
wire hs_out ;
wire de_out ;
wire [23:0] data_out ;
clk_wiz_0 u_clk
(
.clk_out1 (vga_clk ),
.clk_out2 (vga_clk_5x ),
.locked (locked ),
.clk_in1 (sys_clk )
);
tpg u_tpg(
.clk ( vga_clk ),
.rst_n ( locked ),
.vs_in ( vs_in ),
.hs_in ( hs_in ),
.de_in ( de_in ),
.vs_out ( vs_out ),
.hs_out ( hs_out ),
.de_out ( de_out ),
.data_out ( data_out )
);
vtc#(
.H_SYNC ( 40 ),
.H_BACK_PORCH ( 220 ),
.H_ACTIVE ( 1280 ),
.H_FRONT_PORCH ( 110 ),
.V_SYNC ( 5 ),
.V_BACK_PORCH ( 20 ),
.V_ACTIVE ( 720 ),
.V_FRONT_PORCH ( 5 )
)u_vtc(
.clk ( vga_clk ),
.rst_n ( locked ),
.vs ( vs_in ),
.hs ( hs_in ),
.de ( de_in ),
.h_end ( )
);
hdmi_trans_top u_hdmi_trans_top(
.clk ( vga_clk ),
.clk_5x ( vga_clk_5x ),
.sys_rstn ( locked ),
.video_din ( data_out ),
.video_hsync ( hs_out ),
.video_vsync ( vs_out ),
.video_de ( de_out ),
.tmds_clk_p ( tmds_clk_p ),
.tmds_clk_n ( tmds_clk_n ),
.tmds_data_p ( tmds_data_p ),
.tmds_data_n ( tmds_data_n )
);
endmodule

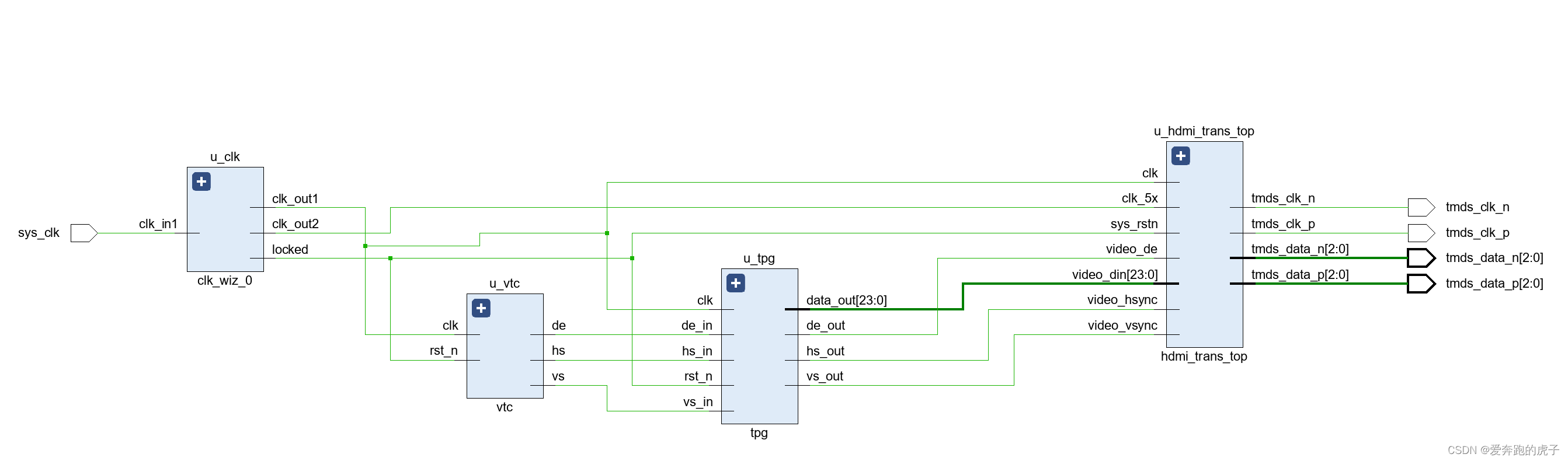

连接后的系统框图如下：
七、显示结果
经过全编译以及下板后，将HDMI接口连接到显示器可以看到如下画面：
画面成功显示16*16的黑白交替方格，我们打开显示器的显示信息观察：

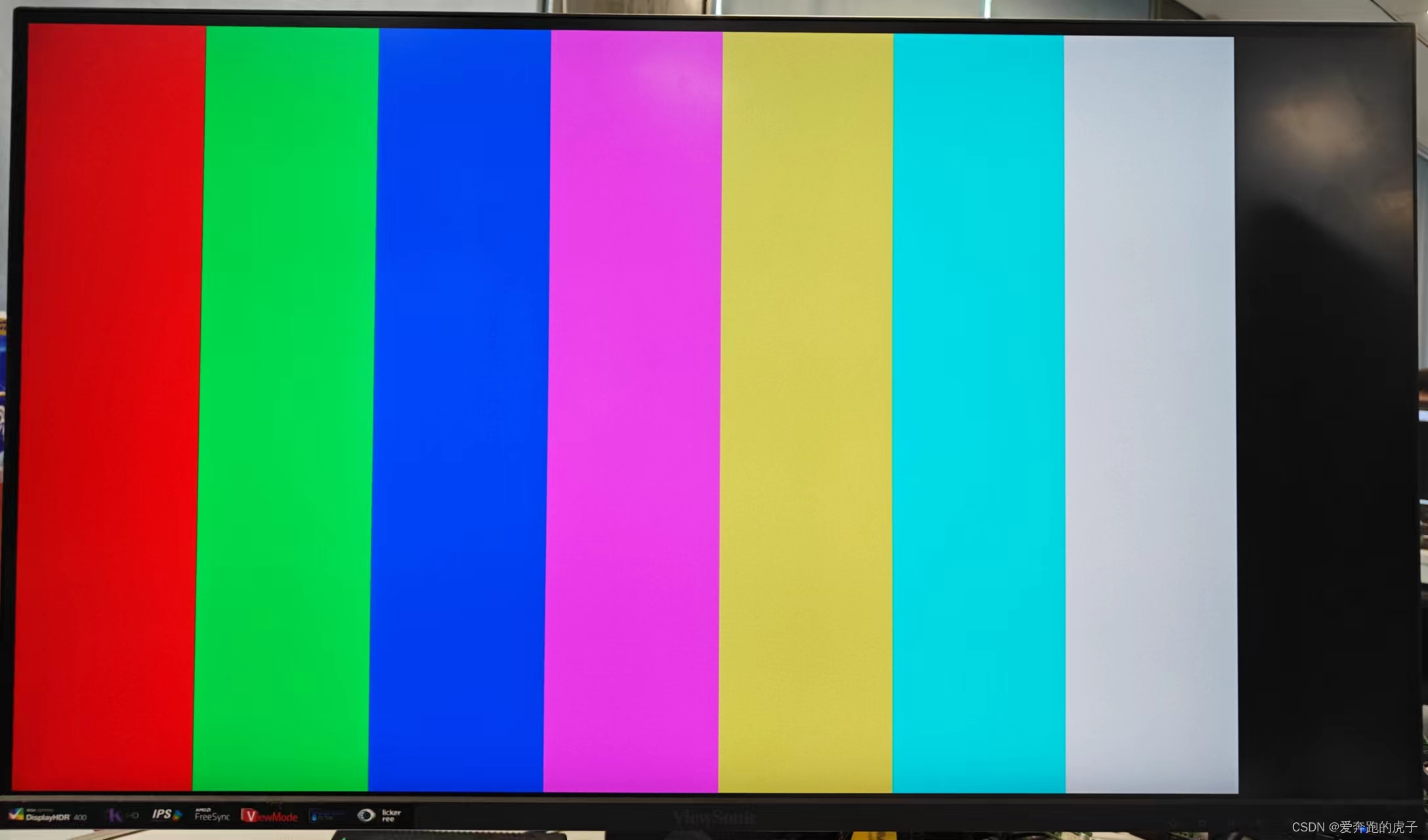

显示器信息显示当前输入的是HDMI信号，分辨率为1280×720@60HZ，因此本次HDMI接口成功实现。再修改一下TPG的显示数据，让屏幕显示七色彩条，显示结果如下：
显示色彩也没问题。
参考
《High-Definition Multimedia Interface Specification Version 1.4b 》
《UG471》
扫一扫
2559
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
