电动工具开关分析

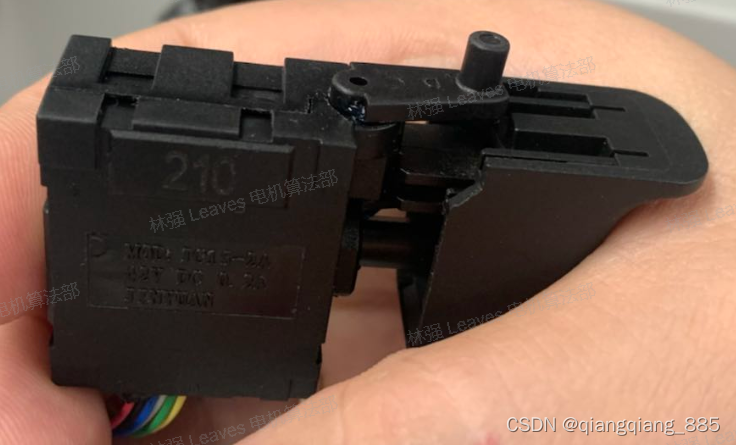

1：开关示例

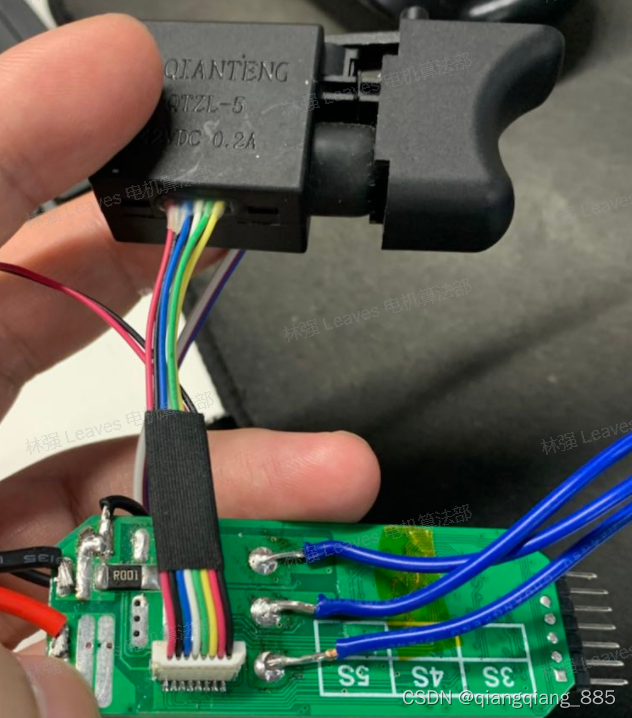

•  从左往右我们排个序：1：红   2：黑：3：蓝    4：白    5：绿     6：黄   7：红     8：黑
• 3脚是方向：射击式握住开关，往左拨，往中间拨均是高阻，往右拨和2脚一起接地
• 4脚是启动按键：没射击式按动，高阻，按下为和5脚短接，所以常规我们5脚也接地
• 6脚是档位控制：1脚接vcc，2脚接gnd，6脚电压即是，7个10k的电阻在1和2脚间的分压
• 7和8是电源指示控制：7脚接vcc，8脚可以直接接地或者串一个电阻接地

2：按键对插座子购买连接

SH1.0MM 2/3/4/5/6/7/8/9/10P 立贴 连接器 接插件 贴片插座 10只https://m.tb.cn/h.5YLMUPA?tk=wD7gdu1t6UZ
