关于会话标识的思考

会话管理的key专题

一个会话可以理解为多个网元实体处理的一个共同的资源，这种资源通常是用户端和服务端之间创建的关联。通过这种关联，Client/Server两端就可以互相发送数据，就同一资源进行处理。

在会话建立的过程中，可能有多个网络模块参与，且一个网络模块不仅服务于一个会话。这种多对多的关系如果处理不当，会导致“数据不通，记错费用，串号（对于通信领域）” 等严重的问题，因此如何合理的标识一个会话资源非常重要。

会话标识通常和消息路由有一定关联，我们可以使用Hash或者掩码算法，从中提取出路由的信息，因此路由也纳入本文的讨论范围。

会话标识通常也和数据存储有关，我们可以选择合适的会话标识，当做关系型数据库的主键，也可当做数据库的索引，因此数据库也在本文讨论范围内。

现说明下文章的用词：

ContextId, SessionId指会话的标识。

PrimaryKey, Index指数据库里的键和索引。

TunnelId, RefValue指通信的端点标识，参考点标识。

通信、资源、key基本概念

通信是分层的

最经典的就是网络分层的OSI模型。

无论是系统内部还是系统外部的通信方式都是有层级的。分层能够帮我们聚焦于一类问题，统一术语，统一范围，并能屏蔽掉下一层的细节。

key的唯一性是有范围的

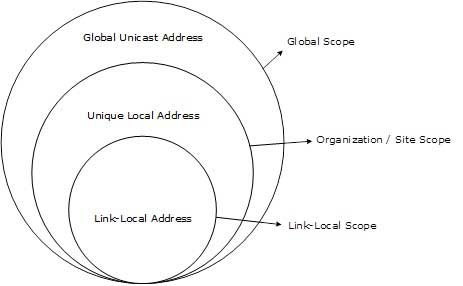

key只需要在一定范围内唯一即可。就如每一栋楼都可以有1层。

比如在一栋楼范围内找另一户人，只需要知道几层第几户。而在小区范围内找另一户人，则还需要知道楼栋号。

当我们明确通信的对端在 某一范围 内，那么最好就用那个范围内的唯一标识，不需要过多的扩展，额外的信息只会带来困扰。

资源编号的分配者应该是谁

两个平级的资源自然不能给自己分资源编号，因为他们很有可能分重了，应该交由他们的上级来分配。

同一资源的标识方式可能有多种

一种标识方式，对应着一种通信方式、一种路由方式。一个模块可能与周边多个模块通信，因此同一资源就会有多种标识方式。

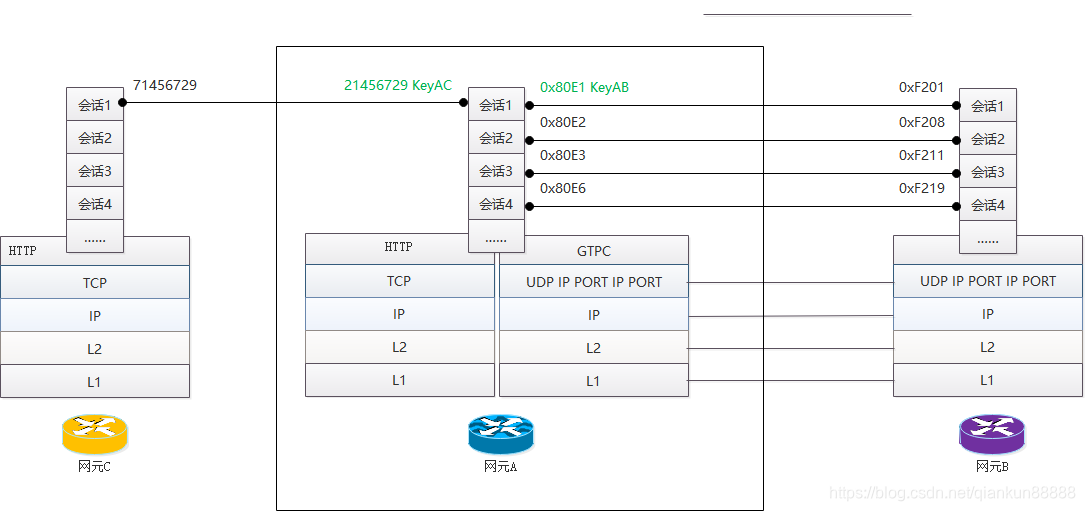

比如ModA模块可以通过API_AB协议栈和ModB模块通信，可以通过API_AC协议栈和ModC模块通信，那么ModA的一个会话就会同时拥有：

• AB接口上的标识ContextId_AB
• AC接口上的标识ContextId_AC

同一资源的不同标识的矛盾

正如上一个话题所说，如果标识的对应关系发生了错乱，则会导致通信的两端无所适从。比如A-B通信时，B在API_AB中携带了ContextId_AC的值，但是所带的值和A保存的值不一致，那就会导致A的困扰。

实际工作中，难以避免在多个模块间同步这些信息时发生丢失，造成标识对不上的困境。

在极力保证通信可靠性的同时，我们也应该思考：如果真正发生了不一致，如何处理是最合理的。

可以采取的方案有：

• 信赖于对端：从而修改自身的资源标识的对应关系。
• 信赖于自己：从而拒绝对端的请求。
• 都不信赖：删除资源，等待重新建立。
• 定期进行资源核查。

物理资源与逻辑资源

逻辑资源可以理解为一个处理者，物理资源可以理解为他所依赖的计算资源，他们在通信中处于不同的层级。

在设计资源的标识时，一定要想好什么是会变的（一定不要依赖于可能会改变，或者可能未来会改变的标识），什么是一定不变的，两个通信的单元是处于什么层级，针对什么资源达成的共识。

会话标识 in 核心网控制面协议栈

SessionId的设计与两个网络模块的通信方式关系很大，因此首先要了解两个通信实体的协议栈是如何规定的。

GUL的移动管理、会话管理网络实体依赖于GTP协议栈。

5G则依赖于HTTP协议栈。

2、3、4G的隧道

协议栈为 [GTP(应用层) - UDP（传输层） - IP（网络层） - L2 - L1]

在2\3\4G中对一个会话的另一种说法是一条隧道，从29274协议中能看出端倪。Create Session Request被归类为了Tunnel Management

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gUfknTg1-1589017078775)(https://code.huawei.com/q00452800/BlogsRepo/uploads/4d57b15c0de4b4b673efb2c034d92e49/image.png)]

那么隧道是什么？

GPRS隧道协议（英语：GPRS Tunnelling Protocol，简称：GTP）是一组基于IP的通信协议，用于在GSM、UMTS和LTE网络中承载GPRS（通用分组无线业务，英语：General Packet Radio Service）。
GTP协议目前有3个版本：version 2使用于LTE核心网；version 1使用于GSM和UMTS网络，也应用于LTE网络中以传输用户面数据；version 0是早期版本，被1999年标准化的version 1替代。

From 维基百科。

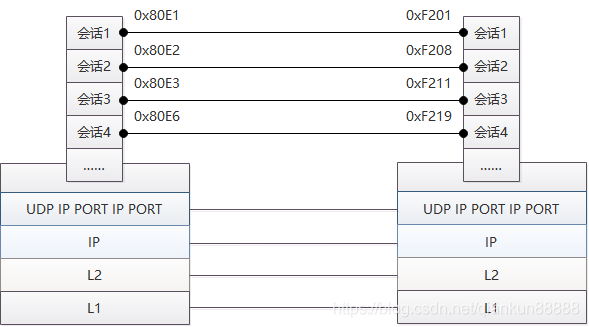

隧道是GTP协议栈中关键的一个概念，简单理解就是两点一线构成一个会话，其中两点即TEID，全称：Tunnel endpoint identifier。他由通信的两端分配，并携带给对端，在后续的交互中，会在GTP消息头中携带这一TEID，标识通信对端的一个会话，属于应用层的概念。

5g的reference point

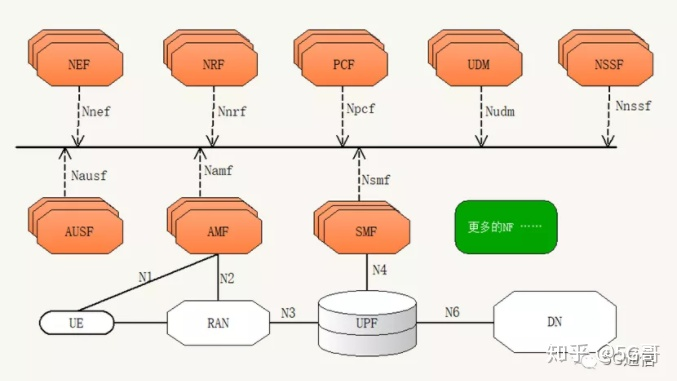

5g的核心网网元间采用HTTP协议，采用基于服务的架构（SBA）。

相比于4g，在通信理念上有较大的变化，基于服务的架构也是IT领域后端常见的架构，更详细的可参考文章 5G核心网的颠覆：SBA架构。

简单来说，一个网元称为一个网络服务（Network Function），服务通过生产者（Producer）与消费者（Consumer）之间的消息交互来达成。交互模式简化为两种：Request-Response、Subscribe-Notify，NF之间按照服务化接口交互。

这种总线式的模型淡化了通信两端的概念，更偏向于一个NF能够提供什么服务，像是建立于HTTP层以上的一种RPC方式。习惯称一个服务接口为一个referece point。

OSI的五层模型为 [HTTP(应用层) - TCP（传输层） - IP（网络层） - L2 - L1]

在HTTP协议的理念中，采用URI作为资源定位的key。

URL是一种URI，它标识一个互联网资源。
大部分URL遵循一种标准格式，该格式包含三个部分：

• 第一部分：方案scheme，方案告知Web客户端怎样访问资源
• 第二部分：服务器的位置<host>:<port>，告知Web客户端资源位于何处。
• 第三部分：指定服务器上某个资源/<path>，说明了请求的是服务器上的哪个特定的资源。

TCP/IP层的通信key在URL的第二部分，host+port决定了唯一一个TCP连接，在一个TCP/IP的连接上，可能建立多个用户的会话资源，如何区分不同的会话资源呢？

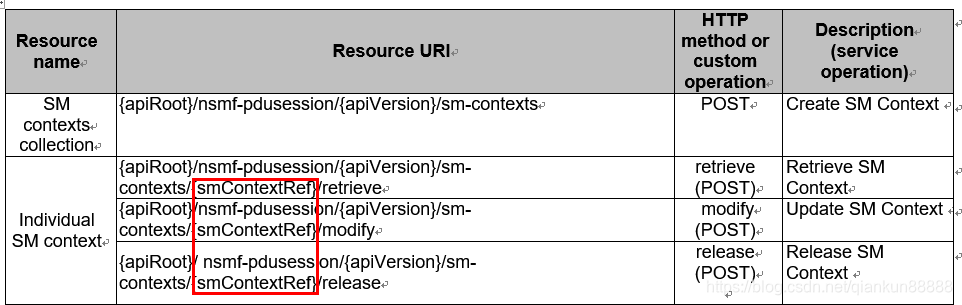

答案自然就在第三部分，对于一个5G的会话来说，它的唯一资源标识 SmContextRef 就藏于此处。首次创建时，被请求方SMF应当分配SmContextRef，并且要保证它的唯一性。

会话标识 in 终端&&核心网

手机是日常生活中最常见的终端，手机最常见的身份标识就是IMSI（5g为SUPI），它存在于SIM卡中。一个终端可以通过不同的会话连接到多个数据网络上，不同的会话使用不同的Id标识，对于2\3\4G，是Nsapi/Lbi，对于5g是PduSessionId。

Id的分配者可能是终端或者网络侧。无论分配者是谁，最终终端和网络侧均需要就一个会话的标识达成一致。

一般情况下，终端会通过IMSI+一个数字，来标识一个会话。特殊情况下，终端可能会通过wifi等其他方式接入网络，不过需要资源标识的原则是不变的。
