读书笔记--室内配电

1. 室内配电的原则

  现在的住宅用电器越来越多，为了避免某一电器出现问题影响其他或整个电器的工作，需要在配电箱中将入户电源进行分配，以提供给不同的电器使用。不管采用哪种配电方式，在配电时应尽量遵循基本原则。
住宅配电的基本原则如下：
  ① 一个线路支路的容量应尽量在1.5kW以下，如果单个用电器的功率在1kW以上，建议单独设为一个支路。
  ② 照明、插座尽量分成不同的线路支路。当插座线路连接的电气设备出现故障时，只会使该支路的电源中断，不会影响照明线路的工作，因此可以在有照明的情况下对插座线路进行检修，如果照明线路出现故障，可在插座线路接上临时照明灯具，对插座线路进行检查。
  ③ 照明可分成几个线路支路。当一个照明线路出现故障时，不会影响其他的照明线路工作，在配电时，可按不同的房间搭配分成二、三个照明线路。
  ④ 对于大功率用电器（如空调、电热水器、电磁灶等），尽量一个电器分配一个线路支路，并且线路应选用截面积大的导线。如果多台大功率电器合用一个线路，当它们同时使用时，导线会因流过的电流很大而易发热，即使导线不会马上烧坏，长期使用也会降低导线的绝缘性能。与截面积小的导线相比，截面积大的导线的电阻更小，截面积大的导线对电能损耗更小，不易发热，使用寿命更长。
  ⑤ 潮湿环境（如浴室）的插座和照明灯具的线路支路必须采取接地保护措施。一般的插座可采用两极、三极普通插座，而潮湿环境需要用防溅三极插座，其使用的灯具如有金属外壳，则要求外壳必须接地（与PE线连接）。

2. 配电布线

  配电布线是指将导线从配电箱引到室内各个用电处（主要是灯具或插座）。布线分为明装布线和暗装布线，这里以常用的线槽式明装布线为例进行说明。
  线槽布线是一种较常用的住宅配电布线方式，它是将绝缘导线放在绝缘槽板（塑料或木质）内进行布线，由于导线有槽板的保护，因此绝缘性能和安全性较好。塑料槽板布线用于干燥场合做永久性明线敷设，或用于简易建筑或永久性建筑的附加线路。

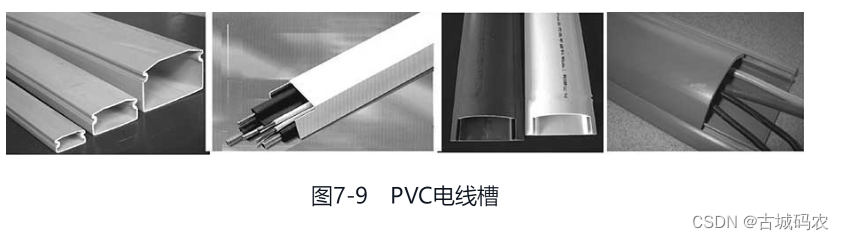

  布线使用的线槽类型很多，其中使用最广泛的为PVC电线槽布线，其外形如图7-9所示，方形电线槽截面积较大，可以容纳更多导线，半圆形电线槽虽然截面积要小一些，因其外形特点，用于地面布线时不易损坏。

1. 布线定位
   在线槽布线定位时，要注意以下几点：
      ① 先确定各处的开关、插座和灯具的位置，再确定线槽的走向。插座采用明装时距离地面一般为1.3～1.8m，采用暗装时距离地面一般为0.3～0.5m，普通开关安装高度一般为1.3～1.5m，开关距离门框20cm左右，拉线开关安装高度为2～3m。
     ② 线槽一般沿建筑物墙、柱、顶的边角处布置，要横平竖直，尽量避开不易打孔的混凝梁、柱。
     ③ 线槽一般不要紧靠墙角，应隔一定的距离，紧靠墙角不易施工。

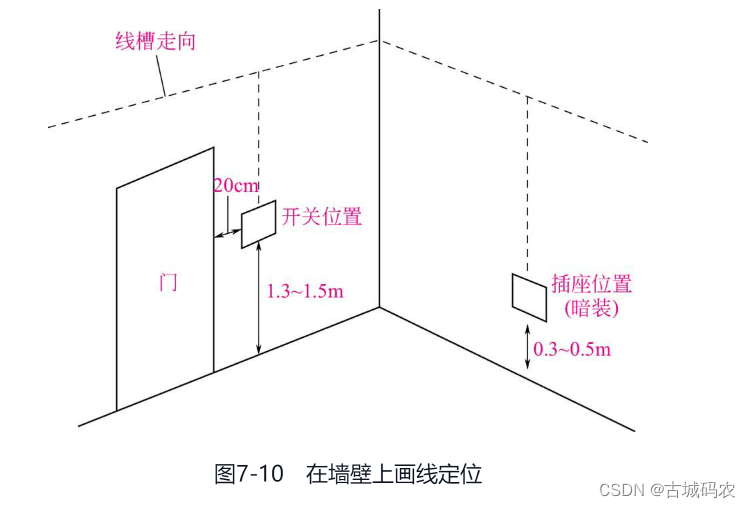

     ④ 在弹（画）线定位时，如图7-10所示，横线弹在槽上沿，纵线弹在槽中央位置，这样安装好线槽后就可将定位线遮拦住，使墙面干净整洁。

2. 线槽安装

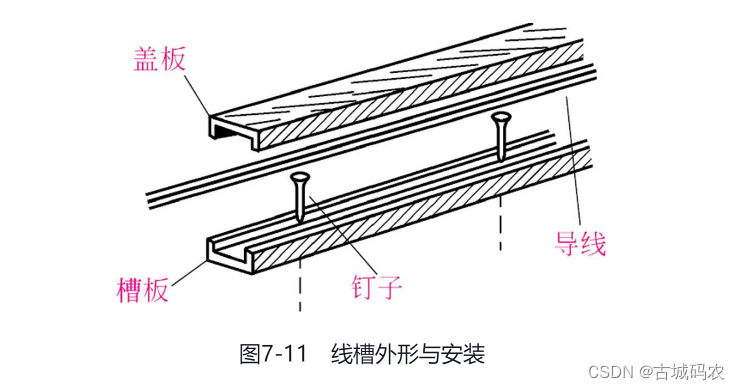

   线槽安装如图7-11所示，先用钉子将电线槽的槽板固定在墙壁上，再在槽板内铺入导线，然后给槽板压上盖板即可。

   在安装线槽时，应注意以下几个要点：

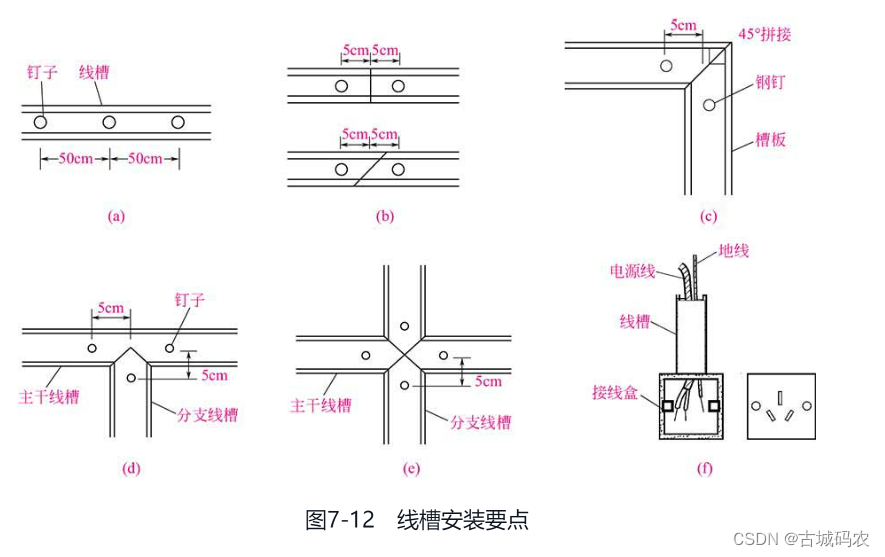

 ① 在安装线槽时，内部钉子之间相隔距离不要大于50cm，如图7-12（a）所示。

 ② 在线槽连接安装时，线槽之间可以直角拼接安装，也可切割成45°拼接安装，钉子与拼接中心点距离不大于5cm，如图7-12（b）所示。
 ③ 线槽在拐角处采用45°拼接，钉子与拼接中心点距离不大于5cm，如图7-12（c）所示。
 ④ 线槽在T字形拼接时，可在主干线槽旁边切出一个凹三角形口，分支线槽切成凸三角形，再将分支线槽的三角形凸头插入主干线槽的凹三角形口，如图7-12（d）所示。
 ⑤ 线槽在十字形拼接时，可将四个线槽头部端切成凸三角形，再并接在一起，如图7-12（e）所示。
⑥ 线槽在与接线盒（如插座、开关底盒）连接时，应将二者紧密无缝隙地连接在一起，如图7-12（f）所示。

3. 线槽布线的配电方式

  在线管暗装布线时，由于线管被隐藏起来，故将配电分成多个支路并不影响室内整洁美观，而采用线槽明装布线时，如果也将配电也分成多个支路，在墙壁上明装敷设大量的线槽，不但不美观，而且比较碍事。为适合明装布线的特点，线槽布线常采用区域配电方式。配电线路的连接方式主要有：单主干接多分支方式、双主干接多分支方式、多分支配电方式。
  ① 单主干接多分支方式 单主干接多分支方式是一种低成本的配电方式，它是从配电箱引出一路主干线，该主干线依次走线到各厅室，每个厅室都用接线盒从主干线处接出一路分支线，由分支线路为本厅室配电。

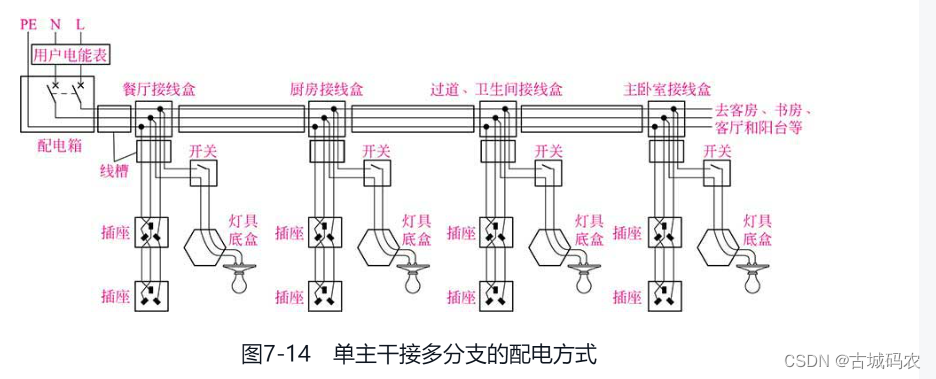

  单主干接多分支的配电方式如图7-14所示，从配电箱引出一路主干线（采用与入户线相同截面积的导线），根据住宅的结构，并按走线最短原则，主干线从配电箱出来后，先后依次经过餐厅、厨房、过道、卫生间、主卧室、客房、书房、客厅和阳台，在餐厅、厨房等合适的主干线经过的位置安装接线盒，从接线盒中接出分支线路，在分支线路上安装插座、开关和灯具。主干线在接线盒穿盒而过，接线时不要截断主干线，只要剥掉主干线部分绝缘层，分支线与主干线采用T形接线。在给带门的房室内引入分支线路时，可在墙壁上钻孔，然后给导线加保护管

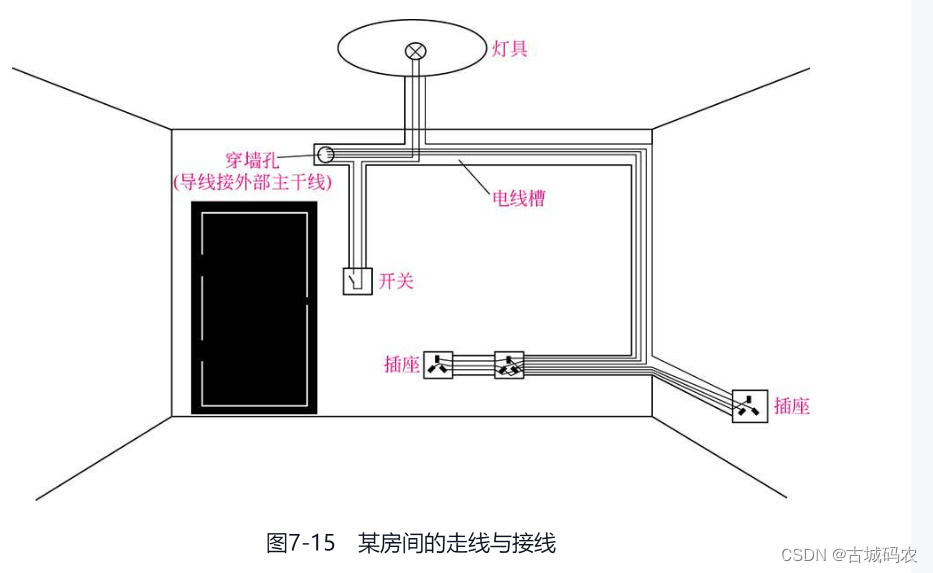

  单主干接多分支方式的某房间走线与接线如图7-15所示。该房间的插座线和照明线通过穿墙孔接外部接线盒中的主干线，在房间内，照明线路的零线直接去照明灯具，相线先进入开关，经开关后去照明灯具，插座线先到一个插座，在该插座的底盒中，将线路中分作两个分支，分别去接另两个插座，导线接头是线路容易出现问题地方，不要放在线槽中。

  ② 双主干接多分支方式 双主干接多分支方式是从配电箱引出照明和插座两路主干线，这两路主干线依次走线到各厅室，每个厅室都用接线盒从两路主干线分别接出照明和插座支路线，为本厅室照明和插座配电。由于双主干接多分支配电方式要从配电箱引出两路主干线，同时配电箱内需要两个控制开关，故较单主干接多分支方式的成本要高，但由于照明和插座分别供电，当一路出现故障时可暂时使用另一路供电。

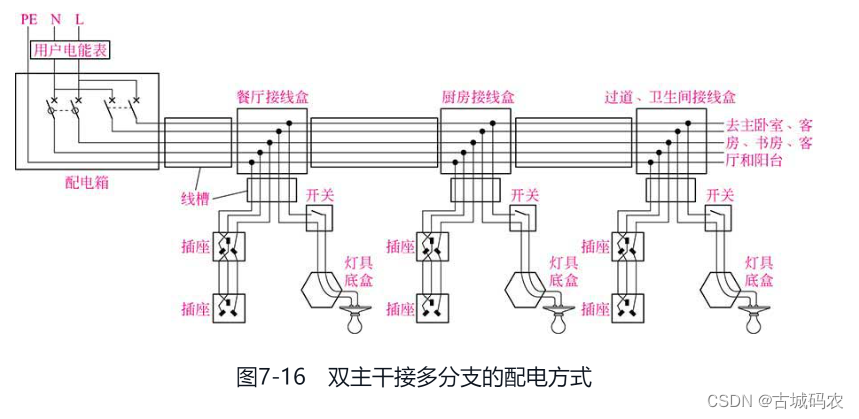

  双主干接多分支的配电方式如图7-16所示，该方式的某房间走线与接线与图7-15是一样的。

  ③ 多分支配电方式 多分支配电方式是根据各厅室的位置和用电功率，划分为多个区域，从配电箱引出多路分支线路，分别供给不同区域。为了不影响房间美观，线槽明线布线通常使用单路线槽，而单路线槽不能容纳很多导线（在线槽明装布线时，导线总截面积不能超过线槽截面积的60%），故在确定分支线路的数量时，应考虑线槽与导线的截面积。

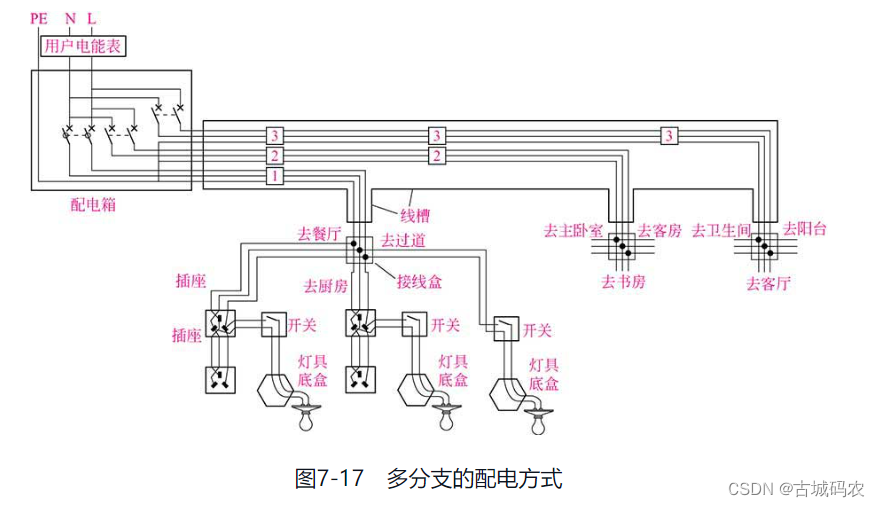

  多分支的配电方式如图7-17所示，它将一户住宅用电分为三个区域，在配电箱中将用电分作三条分支线路，分别用开关控制各支路供电的通断，三条支路共9根导线通过单路线槽引出，当分支线路1到达用电区域一的合适位置时，将分支线路1从线槽中引到该区域的接线盒，在接线盒再接成三路分支，分别供给餐厅、厨房和过道；当分支线路2到达用电区域二的合适位置时，将分支线路2从线槽中引到该区域的接线盒，在接线盒中接成三路分支，分别供给主卧室、书房和客房；当分支线路3到达用电区域三的合适位置时，将分支线路3从线槽中引到该区域的接线盒，在接线盒接成三路分支，分别供给卫生间、客厅和阳台。

由于线槽中导线的数量较多，为了方便区别分支线路，可每隔一段距离用标签对各分支线路作上标记。

4. 导线连接点的处理
     在室内布线时，除了要安装主干线外，还要安装分支线，而分支线与主干线连接时就会产生连接点。导线连接点是电气线路的薄弱环节，容易出现氧化、漏电和接触不良等故障，如果采用槽板、套管和暗敷布线时，由于无法看见导线，故连接点出现故障后很难查找。
     正确处理导线连接点可以提高电气线路的稳定性，并且在出现故障后易于检查。处理导线连接点常用的方法是将连接点放在插座和接线盒内。

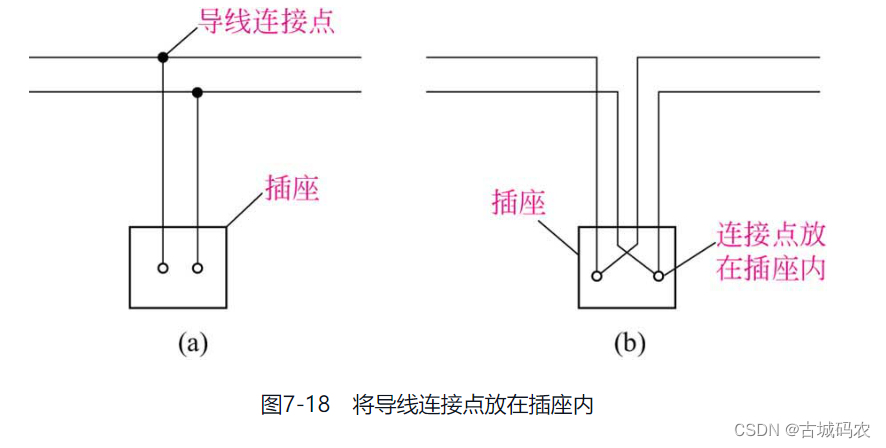

    ① 将导线连接点放在插座内 要安装一个插座，如果按图7-18（a）所示的做法在主干线上接分支线，再将插座接在分支线上，就会产生两个接线点。正常的做法是按图7-18（b）所示的方法，将主干线引入插座，并将连接点放在插座的接线端上，主干线仍引出插座。

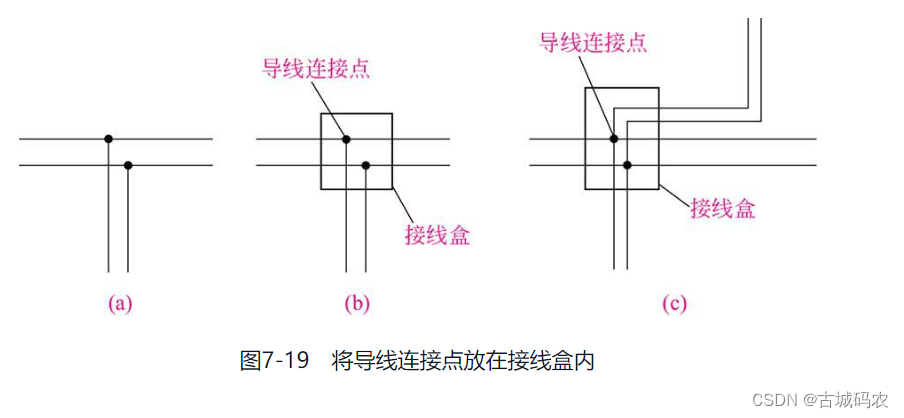

    ② 将导线连接点放在接线盒内 如果导线分支处没有插座，那么也可以在分支处专门安装一个接线盒。图7-19（a）所示是没有使用接线盒的导线连接，它有两个连接点，采用接线盒后，可以将分支连接点安装在接线盒的两个接线端上，如图7-19（b）、（c）所示。导线连接点除了可以放在插座和接线盒中，还可以放在开关和灯具的灯座中。由于室内配电导线故障大多数发生在导线连接点，因此，当配电线路出现故障后，可先检查插座、接线盒内的导线连接点。
