读书笔记--电气图连接线的表示方法

1. 电气连接线的表示方法

  电气连接线简称导线，用作连接电气元件和设备，其功能是传输电能或传递电信号。

1.1 导线的一般表示方法

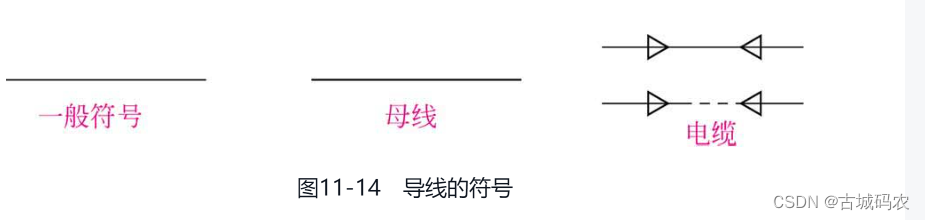

  ① 导线的符号 导线的符号如图11-14所示，一般符号可表示任何形式的导线，母线是指在供配电系统中使用的粗导线。

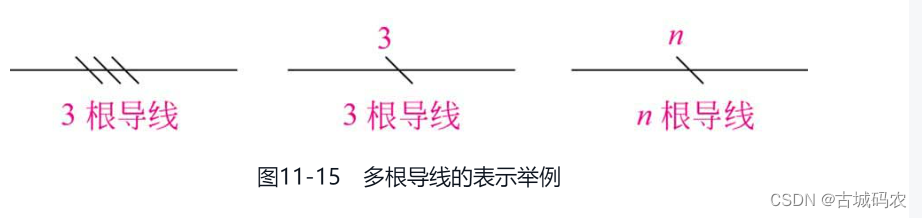

  ② 多根导线的表示 在表示多根导线时，可用多根单导线符号组合在一起表示，也可用单线来表示多根导线，如图11-15所示。如果导线数量少，可直接在单线上画多根45°短划线；若导线根数很多，通常在单线上划一根短划线，并在旁边标注导线根数。

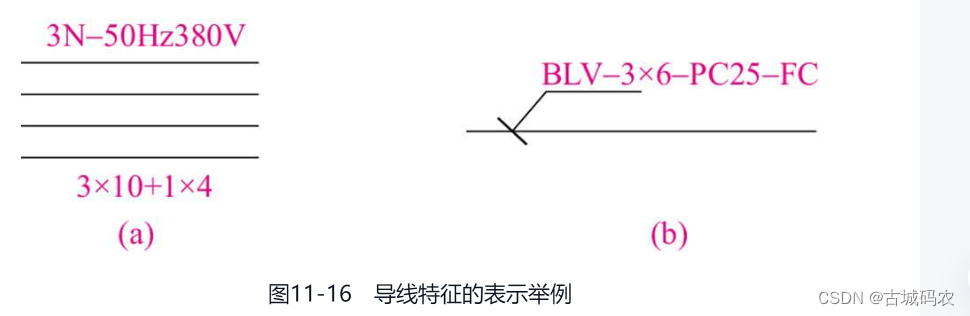

  ③ 导线特征的表示 导线的特征主要有导线材料、截面积、电压、频率等，导线的特征一般直接标在导线旁边，也可在导线上画45°短划线来指定该导线特征，如图11-16所示。在图11-16（a）中，3N-50Hz380V表示有3根相线、1根中性线、导线电源频率和电压分别为50Hz和380V，3×10 + 1×4表示3根相线的截面积为10mm2、中性线的截面积为4mm2。在图11-16（b）中，BLV-3×6-PC25-FC表示有3根铝芯塑料绝缘导线、导线的截面积为6mm2，用管径为25mm塑料电线管（PC）埋地暗敷（FC）。

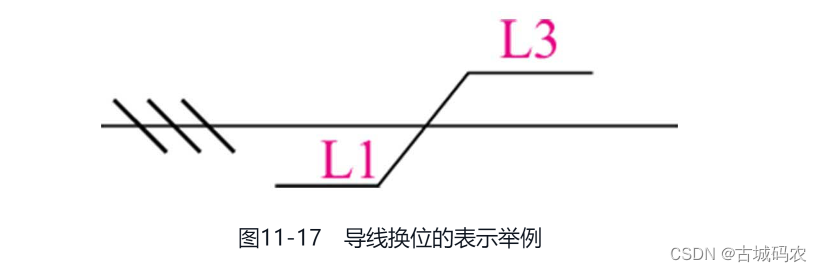

  ④ 导线换位的表示 在某些情况下需要导线相序变换、极性反向和导线的交换，可采用如图11-17所示方法来表示，图中表示L1和L3相线互换。

2. 导线连接点的表示方法

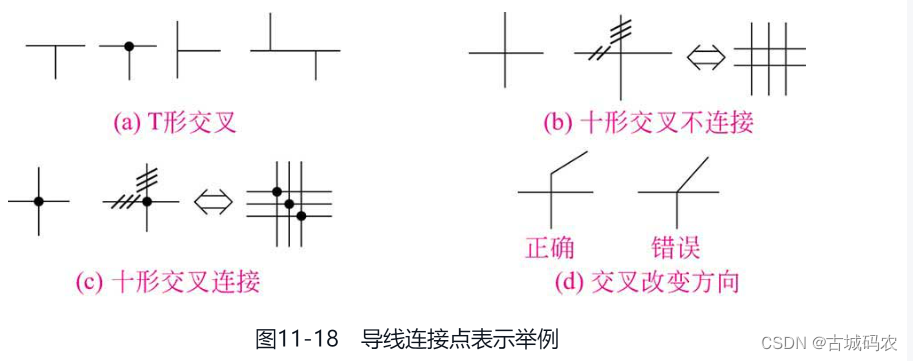

  导线连接点有T形和十形。对于T形连接点，可加黑圆点，也可不加，如图11-18（a）所示；对于十形连接点，如果交叉导线电气上不连接，交叉处不加黑圆点，如图11-18（b）所示，如果交叉导线电气上有连接关系，交叉处应加黑圆点，如图11-18（c）所示，导线应避免在交叉点改变方向，应跨过交叉点再改变方向，如图11-18（d）所示。

3. 导线连接关系表示

导线的连接关系有连续表示法和中断表示法。

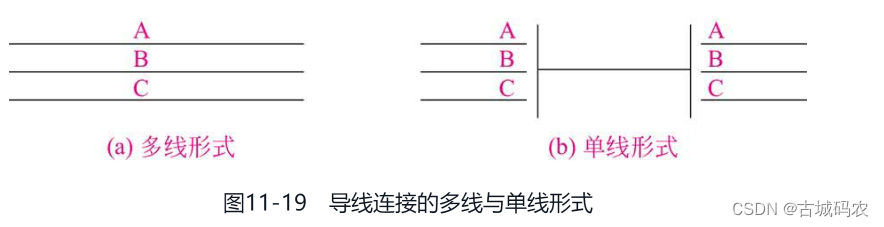

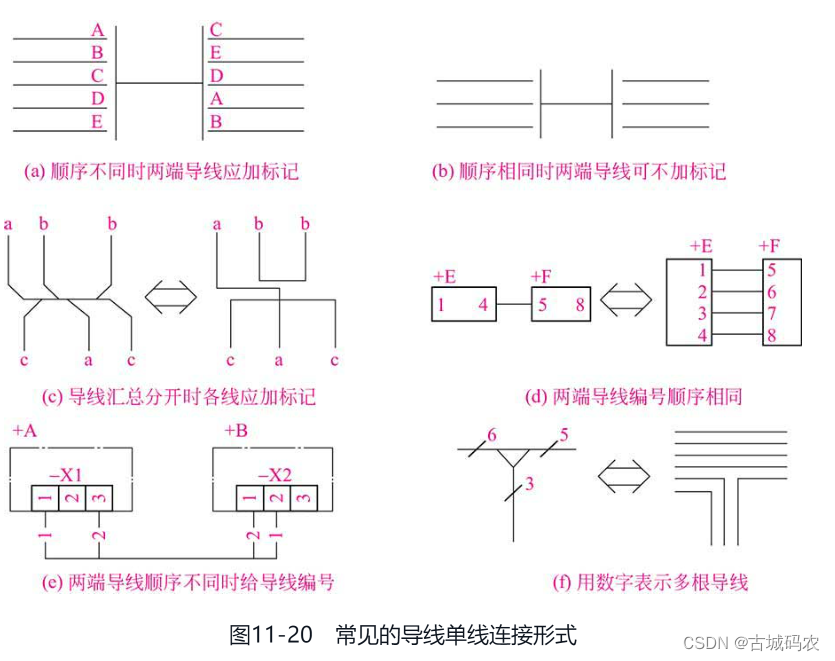

  ① 导线连接的连续表示 表示多根导线连接时，既可采用多线形式，也可以采用单线形式，如图11-19所示。采用单线形式表示导线连接可使电气图看起来简单清晰。常见的导线单线连接形式如图11-20所示。

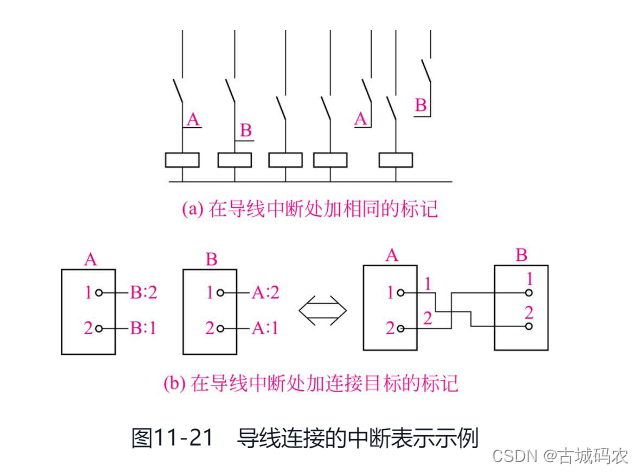

  ② 导线连接的中断表示 如果导线需要穿越众多的图形符号，或者一张图纸上的导线要连接到另一张图纸上，这些情况下可采用中断方式来表示导线连接。导线连接的中断表示如图11-21所示，图11-21（a）采用在导线中断处加相同的标记来表示导线连接关系，图11-21（b）采用在导线中断处加连接目标的标记来表示导线连接关系。
