电子线路设计技巧1：多电阻串联代替一个电阻

    从这篇日志开始对电子线路分类下的日志开始编号，本篇日志讲述为什么要用多个电阻代替一个电阻。

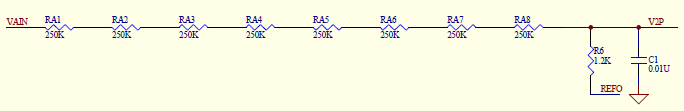

    这几日项目遇到了一个问题，厂家给的参考电路，在电阻分压采样上不是直接使用1个电阻，而是使用多个电阻串联来代替一个电阻，如下图所示。

    使用上述电路的原因主要是考虑电阻的耐压，我们对电阻的两个特性是非常熟悉的：阻值和功率，实际上电阻还有一个非常重要的特性是耐压，下图列出了贴片电阻的规格。

      我们从中可以看到普通0805的电阻耐压是150V，而上述电路是在380V下工作的，使用一个电阻显然不能满足要求，我们使用多个电阻串联进行分压以满足电路的需求。还有一点多个电阻可以共同分担功率损耗，这也是多个电阻串联代替一个电阻的好处。
