LED驱动之矩阵芯片和线性芯片

最近在做LED驱动芯片的复杂驱动，遇到的两款芯片，TPS929120和TPS92662,都是通过CAN发送信息，控制通道的输出、诊断芯片故障。但是两种芯片又有本质上的区别。TPS929120是线性芯片，TPS92662是矩阵芯片。
如图1：是线性芯片TPS929120的电路原理图，单片机发送CAN信号到CAN收发器，收发器将信号转成TX RX发送到929120的通信引脚。主要是通过读写寄存器去读诊断和写控制。
可以单独控制12个通道的输出和亮度。

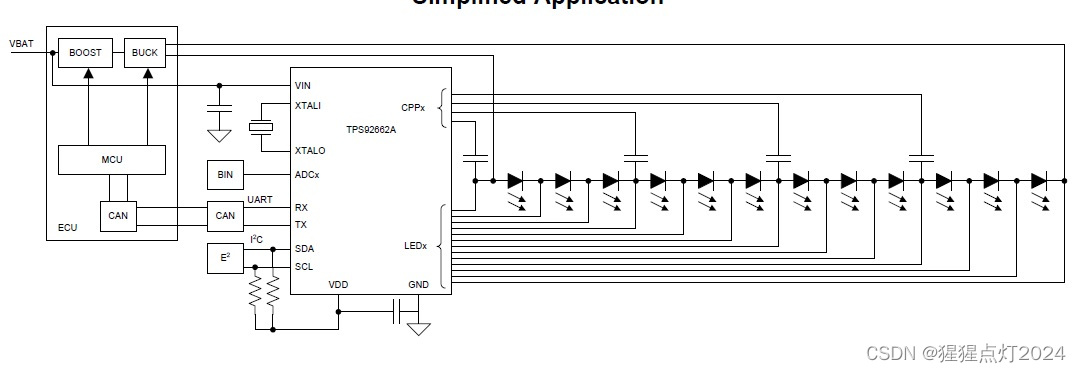

如图2，是矩阵芯片TPS92662的原理图。和线性芯片最大的区别，就是系统中包含BOOST和BUCK电路，由BCUK通道提供LED点亮的电源。而线性芯片，没有通道的说法。

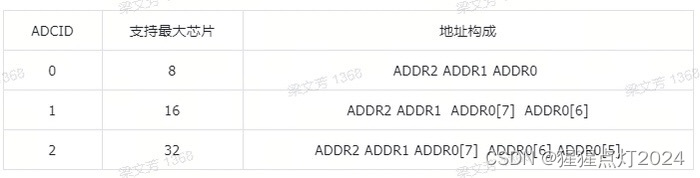

芯片地址由通道ADDR0 ADDR1 ADDR2设置。芯片的地址通过ADCID的寄存器配置，总线上可以接

最多8片 :ADDR0 ADDR1 ADDR2从地址000到地址111
最多16片：ADDR2 ADDR1 ADDR0[7] ADDR0[6]从地址0000到地址1111
最多32片：ADDR2 ADDR1 ADDR0[7] ADDR0[6] ADDR0[5] 地址00000到11111
