四线（开尔文）测电阻法

万用表如何测量电阻

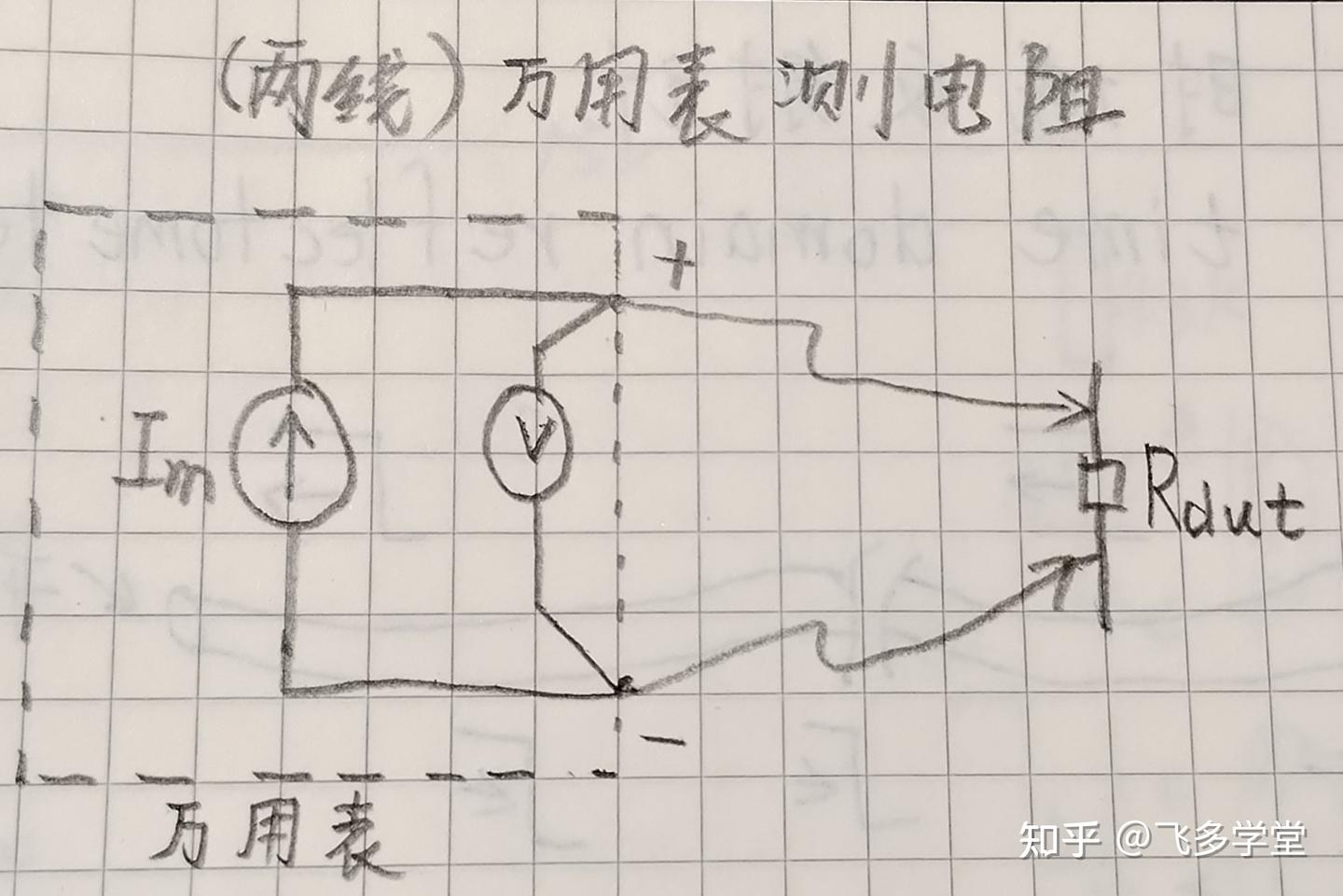

要想理解四线测电阻得先理解两线测电阻，两线测电阻时电路图如下：

向待测电阻 Rdut 输入一个已知大小的电流 Im
用内部电压表测量待测电阻两端的电压
通过欧姆定律计算电阻：R = V / Im

流入到待测电阻的电流大小与万用表的量程相关。量程越大，输出电流越小，反之，量程越小，输出电流越大。对于非常低的量程挡位，输出电流可能是 1 毫安或者几个毫安，更大的挡位，输出电流会更小。

误差是从哪儿来的

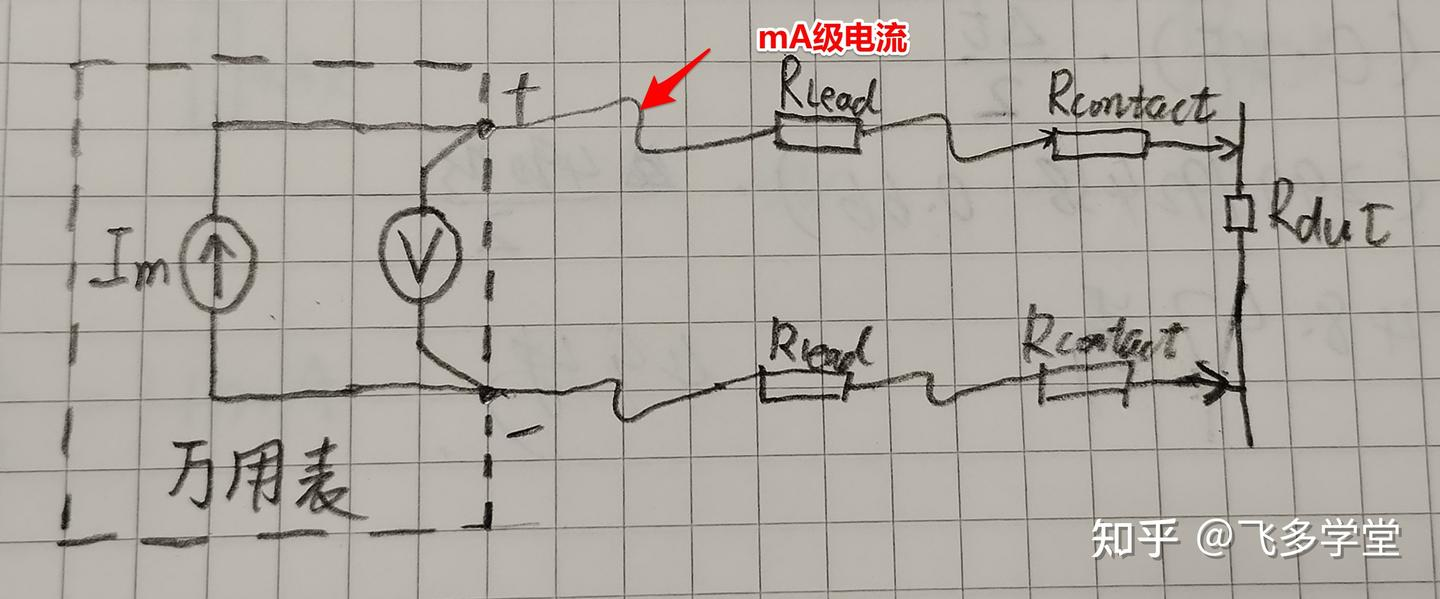

当待测电阻的阻值为几个欧姆或者更大时，两线法电阻测量的误差在可接受的范围内。然而，当待测电阻降至1Ω 或者更小时，误差会变得非常大。下图中 Rlead 是表笔自身的电阻，Rcontact 是接触电阻：

当待测电阻非常小时（1Ω或更小），此时表笔本身的电阻 Rlead 不可忽略，接触电阻也相对变大了，他们会影响测试结果的精度。

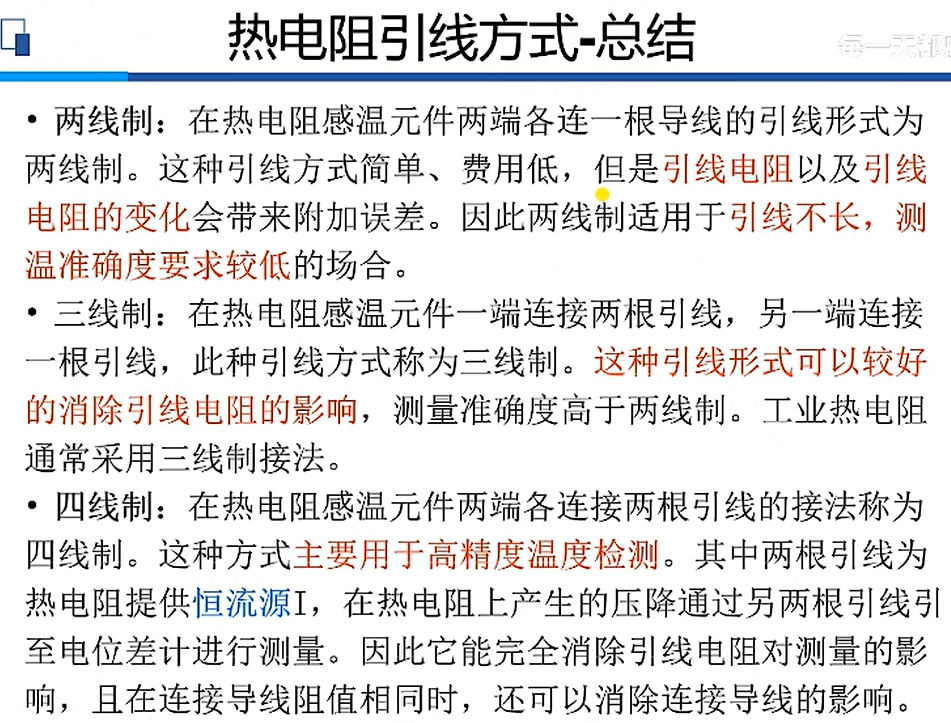

四线测电阻法

四线测电阻法将输出电流的走线和读取待测电阻两端电压值的引线分开。所谓四线，其中有两根是提供恒定电流的，另外两根是测量待测电阻两端电压的。

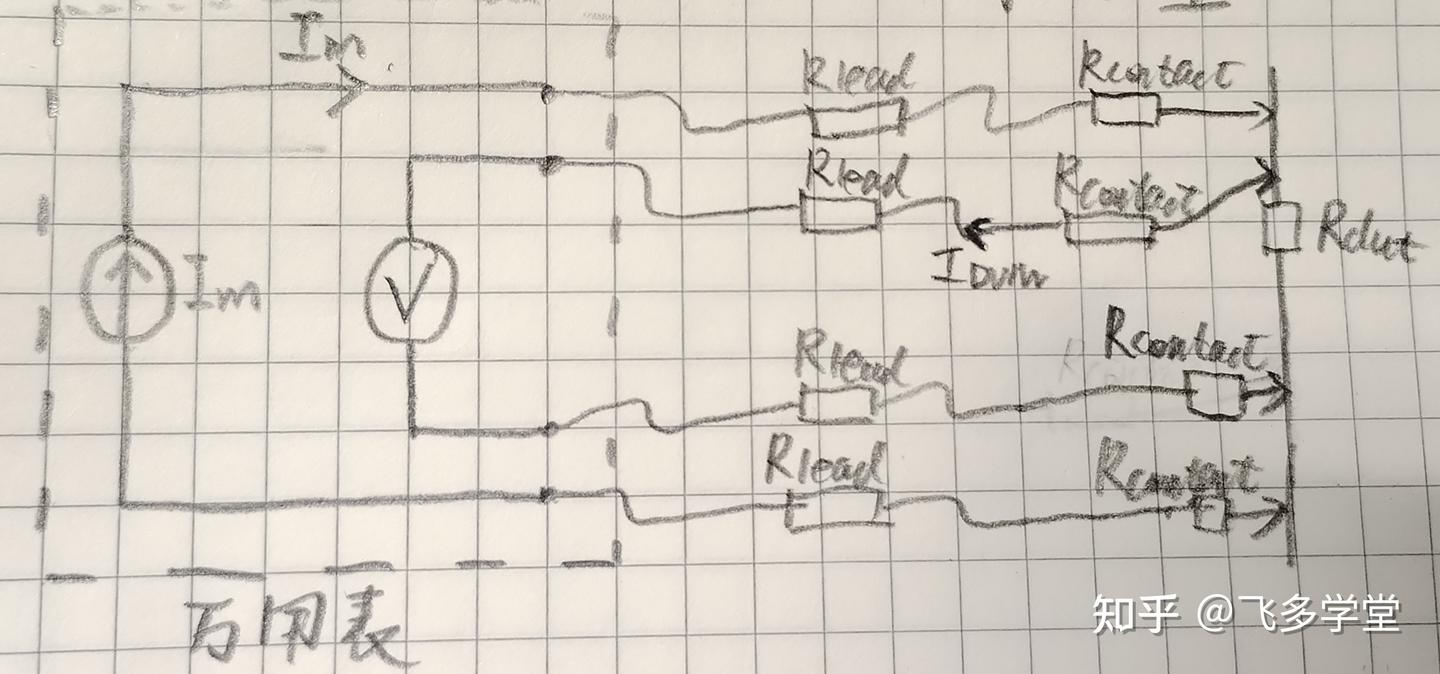

通过这样做，电流走线中的表笔自身电阻 Rlead 和接触电阻可以忽略不记，因为我们不再测量他们了，我们直测量待测电阻 Rdut 两端的压降。下图是四线测量电路图：

假设我们要测的电阻阻值是 0.3Ω，万用表输出的电流 Im 是 1mA。

那么，待测电阻两端的压降 Vdut = 1mA * 0.3Ω = 0.3mV

进入输入阻抗为 10MΩ 的电压表的电流： Idvm ≈ 0.3mV / 10MΩ = 30pA

对于 30pA 的电流而言，电压表引起的压降（误差来源）将会小于 1nV。1nV 的压降相对于待测量端的 0.3mV 压降是非常小的。

可见，四线法是一种非常有效的测量低阻值电阻的方法。

惠斯通电桥

什么是惠斯通电桥

惠斯通电桥是最常见、最简单的电桥网络/电路之一，可用于非常精确地测量电阻。惠斯通电桥通常与传感器一起使用来测量物理量，如温度、压力、应变等。

惠斯通电桥用于在传感器中测量电阻的微小变化的应用。将电阻的变化转换为换能器的电压变化。该电桥与运算放大器的组合在工业中广泛用于各种传感器和传感器。

例如，热敏电阻的电阻在温度变化时会发生变化。同样，应变计在受到压力、力或位移时，其电阻会发生变化。根据应用的类型，惠斯通电桥可以在平衡条件或非平衡条件下运行。

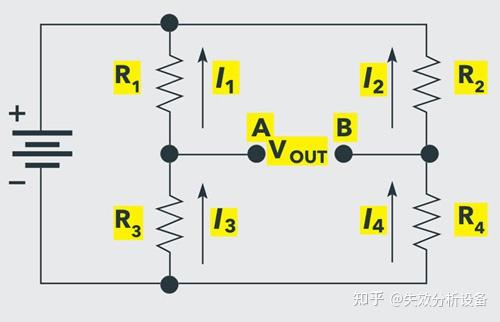

惠斯通电桥由四个电阻器（R1、R2、R3和R4）组成，它们以菱形连接，直流电源连接在电路的顶部和底部点（电路中的C和D）之间。输出跨越其他两端（电路中的A和B）。

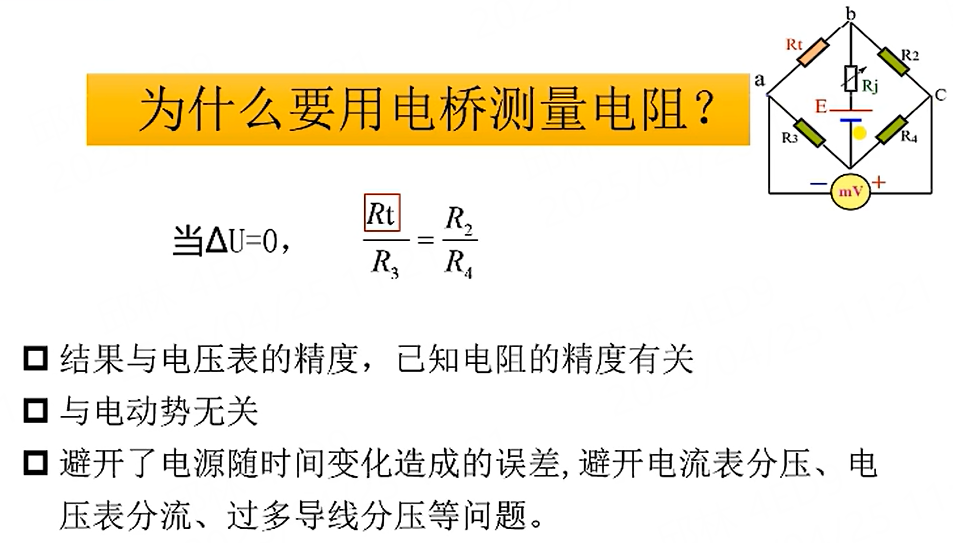

电桥平衡

电桥用于通过将未知电阻与已知电阻值进行比较来非常精确地找到未知电阻值。
当A、B点之间的电压等于0时，我们就说电桥处于平衡状态。

对于平衡条件，电阻器R1和R2两端的电压相等。如果V1是R1两端的电压，V2是R2两端的电压，则：

V1=V2

类似地，电阻器R3（让我们称其为V3）和R4（让我们称其为V4）两端的电压也相等。所以，

V3=V4

电压比可以写成：

V1/V3=V2/V4

根据欧姆定律，我们得到：

I1*R1/I3*R3=I2*R2/I4*R4

由于I1=I3和I2=I4，我们得到：

R1/R3=R2/R4

从上面的等式，如果我们知道三个电阻的值，我们就可以很容易地计算出第四个电阻的电阻。
