LVGL系列（四）概述之位置、尺寸和布局

像素：简单的说在像素中的一个位置，一个简单的整数可代替像素的位置。例如：lv_obj_set_x(btn, 10)。
百分比：对象或者它父类的百分比（依赖于父类的大小）。函数lv_pct(value) 能向百分比传递一个值。例如：lv_obj_set_width(btn, lv_pct(50))
LV_SIZE_CONTENT: 用于设置一个对象和它子对象高度和宽度的特殊值。它类似于CSS里的自动设置。例如：lv_obj_set_width(btn, LV_SIZE_CONTENT).

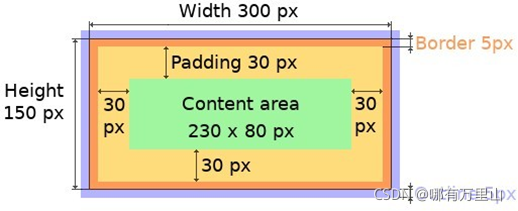

1.2 盒子模型 Boxing model

LVGL 遵循 CSS的 border-box 模型. 一个对象的“box”由以下部分组成：An object's "box" is built from the following parts:

边界框（bounding box）: 元素的高度和宽度。the width/height of the elements.
边界宽度（border width）:边界的宽度，边界框的宽度。the width of the border.
填充（padding）：在一个对象和它子对象之间的空间。: space between the sides of the object and its children.
内容（content）: 内容区域的大小是除去边界框、边界宽度、填充区域剩下的区域。

边界在边界框里面绘制，在边界内部,LVGL保持填充区域以放置子对象。轮廓在边界框外面绘制。

1.3 Important notes

本节介绍LVGL行为可能意外的特殊情况。

1.4 延迟坐标推算 Postponed coordinate calculation

LVGL不会立即重新计算所有坐标的变化。这样做是为了提升性能。相反，有些对象被标记为"dirty"并且在重新绘制屏幕之前，LVGL会检查是否有一些"dirty"。如果是，LVGL就会刷新他们的位置、尺寸和布局。

换句话说，如果你需要获取一个对象的坐标而且它的坐标刚刚发生改变，需要强制LVGL重新计算坐标。可以调用lv_obj_update_layout(obj)来实现。

尺寸和位置可能会依赖与父类或者布局。因此lv_obj_update_layout(obj).会重新计算在屏幕上的所有对象的坐标。

1.5 移除样式 Removing styles

正如Using style部分所述：坐标同样可以通过style参数的方式进行设置。更准确地说，在后台，每个与样式坐标相关的属性都存储为样式属性。如果你使用了lv_obj_set_x(obj, 20)，LVGL将在对象的本地样式中保存x=20。这是一个内部的工作机制，跟你使用的LVGL没有太大关系。但是，有一种情况你需要知道。如果一个对象的样式被移除，通过：

1.	lv_obj_remove_style_all (obj)

或者

1.	lv_obj_remove_style(obj,   NULL , LV_PART_MAIN);

在此之前设置的坐标也会被移除。

例如：

1.	/*The size of obj1 will be set back to the default in the end*/
2.	lv_obj_set_size(obj1, 200, 100); /*Now obj1 has 200;100 size*/
3.	lv_obj_remove_style_all(obj1); /*It removes the set sizes*/
4.	/*obj2 will have 200;100 size in the end */
5.	lv_obj_remove_style_all(obj2);
6.	lv_obj_set_size(obj2, 200, 100);

二、位置（Position）

2.1 简单方式 Simple way

简单的给一个对象设置x和y坐标可以通过下列方法：

1.	lv_obj_set_x(obj, 10);
2.	lv_obj_set_y(obj, 20);
3.	lv_obj_set_pos(obj, 10, 20); //Or in one function

默认情况下，x和y坐标从父级内容区域的左上角测量。例如：如果父对象在每个边上都有5个像素的填充区域，上面的代码会把对象放在（15，25），这是因为内容区域是在填充之后开始的。

如果根据父对象的内容区域的大小计算百分比的值：

1.	lv_obj_set_x(btn,  lv_pct(10));  //x = 10 % of parant content area width

2.2 对齐（Align）

在某些情况下，可以很方便的修改位置标的默认原点。如果原点被更改，例如：对于左下角，（0，0）意味着：与右下角对齐。改变原点可以通过：

1.	lv_obj_set_align(obj,  align);

改变排列并设置新的坐标：

1.	lv_obj_align(obj, align, x, y);

下列的一些排列位置可以使用：

LV_ALIGN_TOP_LEFT
LV_ALIGN_TOP_MID
LV_ALIGN_TOP_RIGHT
LV_ALIGN_BOTTOM_LEFT
LV_ALIGN_BOTTOM_MID
LV_ALIGN_BOTTOM_RIGHT
LV_ALIGN_LEFT_MID
LV_ALIGN_RIGHT_MID
LV_ALIGN_CENTER

将父对象和子对象对齐是十分常见的，因此对于这个功能有一个专门对应的方法：

1.	lv_obj_center(obj);
2.
3.	//Has the same effect
4.	lv_obj_align(obj,  LV_ALIGN_CENTER,  0,  0);

如果父对象的的尺寸发生了变化，子对象的对齐设置和位置会自动重新的排列。

上面介绍的函数将对象与它的父类对齐。然而，他也有可能与一个任意的对象对齐。

1.	lv_obj_align_to(obj_to_align, reference_obj, align, x, y);

除了上面的一些对齐方式之外，下面的一些选项可以用来将对象与参考对象的外边对齐：

LV_ALIGN_OUT_TOP_LEFT
LV_ALIGN_OUT_TOP_MID
LV_ALIGN_OUT_TOP_RIGHT
LV_ALIGN_OUT_BOTTOM_LEFT
LV_ALIGN_OUT_BOTTOM_MID
LV_ALIGN_OUT_BOTTOM_RIGHT
LV_ALIGN_OUT_LEFT_TOP
LV_ALIGN_OUT_LEFT_MID
LV_ALIGN_OUT_LEFT_BOTTOM
LV_ALIGN_OUT_RIGHT_TOP
LV_ALIGN_OUT_RIGHT_MID
LV_ALIGN_OUT_RIGHT_BOTTOM

例如：要对齐按钮上方的标签并且使标签水平居中对齐：

1.	lv_obj_align_to(label,  btn,  LV_ALIGN_OUT_TOP_MID,  0,  -10);

请注意：不像lv_obj_align()一样，lv_obj_align_to()并不能在它的坐标或者参考对象的坐标发生改变后重新对齐。

三、尺寸（Size）

3.1 简单方法（Simple way）

一个对象的宽度和高度也可以轻松设置，方法如下：

1.	lv_obj_set_width(obj, 200);
2.	lv_obj_set_height(obj, 100);
3.	lv_obj_set_size(obj, 200, 100); //Or in one function

百分比值是基于父对象的内容区域大小计算的。例如：要将对象的高度设置成屏幕的高度

1.	lv_obj_set_height(obj,  lv_pct(100))

尺寸设置支持单值：LV_SIZE_CONTENT 。这意味着对象在各自的方向上的尺寸大小将设置为它子类的大小。请注意：只考虑右下的子类，而左上的将会保持裁剪。这种限制让对象的行为更加可预测。

具有LV_OBJ_FLAG_HIDDEN or LV_OBJ_FLAG_FLOATING属性的对象会被LV_SIZE_CONTENT算法忽略。

上面的函数不光可以设置对象边界的尺寸，而且也可以设置内容区域的尺寸。这意味着对象的边界在填充后大于设置的尺寸。

1.	lv_obj_set_content_width(obj, 50); //The actual width: padding left + 50 + padding right
2.	lv_obj_set_content_height(obj, 30); //The actual width: padding top + 30 + padding bottom

可通过以下功能获取边界框和内容区域的大小：

1.	lv_coord_t w = lv_obj_get_width(obj);
2.	lv_coord_t h = lv_obj_get_height(obj);
3.	lv_coord_t content_w = lv_obj_get_content_width(obj);
4.	lv_coord_t content_h = lv_obj_get_content_height(obj);

四、通过样式实现

位置、尺寸、对齐方式等属性是样式属性。为了简单起见，上面所描述的简单函数隐藏了与样式相关的代码，并且在本地样式中设置了对象的位置、大小、和对齐方式几个属性。

但是，使用样式来设置坐标有非常多的优点：

可以一起轻松设置多个对象的宽度/高度等属性。例如：设置所有的滑块100×10像素大小。
可以在一个位置修改属性值。
这些值可以被其他样式覆盖。例如在默认状态下style_btn 设置对象为100×50，但是style_full_width 函数能够覆盖对象的宽度特性。
对象可以在不同的状态下具有不同的位置和大小。例如：在默认状态下为100px 而在LV_STATE_PRESSED 下为120px。
样式传递可以使坐标变化平滑。

以下时使用样式来设置对象大小的例子：

1.	static lv_style_t style;
2.	lv_style_init(&style);
3.	lv_style_set_width(&style, 100);
4.	lv_obj_t * btn = lv_btn_create(lv_scr_act());
5.	lv_obj_add_style(btn, &style, LV_PART_MAIN);

正如你即将在下面看到的一样，还有一些其他关于设置位置和尺寸的强大功能。然而为了保持LVGl的API的简洁性，只有最常见的坐标设置具有最简版本，对于更复杂的属性设置通过样式来实现。

五、转换 Translation

比方说：现在有相邻的3个按钮，它们的位置设置像上面说的一样。现在，你想在按钮被按下的时，让按钮向上一点。

实现这个设置的一个方式是给按压状态设置一个新的Y坐标：

1.	static lv_style_t style_normal;
2.	lv_style_init(&style_normal);
3.	lv_style_set_y(&style_normal, 100);
4.	static lv_style_t style_pressed;
5.	lv_style_init(&style_pressed);
6.	lv_style_set_y(&style_pressed, 80);
7.	lv_obj_add_style(btn1, &style_normal, LV_STATE_DEFAULT);
8.	lv_obj_add_style(btn1, &style_pressed, LV_STATE_PRESSED);
9.	lv_obj_add_style(btn2, &style_normal, LV_STATE_DEFAULT);
10.	lv_obj_add_style(btn2, &style_pressed, LV_STATE_PRESSED);
11.	lv_obj_add_style(btn3, &style_normal, LV_STATE_DEFAULT);
12.	lv_obj_add_style(btn3, &style_pressed, LV_STATE_PRESSED);

可以通过上面的的方式实现这个需求，但是，由于这是硬编码实现的，看起来不够丝滑。如果按钮不在y=100，style_pressed不会按照预期的那样工作。为了解决这个问题可以使用Translation来实现：

1.	static lv_style_t style_normal;
2.	lv_style_init(&style_normal);
3.	lv_style_set_y(&style_normal, 100);
4.	static lv_style_t style_pressed;
5.	lv_style_init(&style_pressed);
6.	lv_style_set_translate_y(&style_pressed, -20);
7.	lv_obj_add_style(btn1, &style_normal, LV_STATE_DEFAULT);
8.	lv_obj_add_style(btn1, &style_pressed, LV_STATE_PRESSED);
9.	lv_obj_add_style(btn2, &style_normal, LV_STATE_DEFAULT);
10.	lv_obj_add_style(btn2, &style_pressed, LV_STATE_PRESSED);
11.	lv_obj_add_style(btn3, &style_normal, LV_STATE_DEFAULT);
12.	lv_obj_add_style(btn3, &style_pressed, LV_STATE_PRESSED);

通过上面的操作变换（Translation）被应用于对象的当前位置。

百分比值也用于（Translation）。对象的大小与百分比有关（不会作用于父类）。比如：lv_pct(50)可以使对象移动到它的宽或高一半的距离。

在布局计算之后转换（translation）才会应用。因此即使已经布局的对象的位置一样可以被转换。

转换（translation）实际上上是移动了对象（这本文中translation叫平移更加合适）。这就意味着它可以使滚动条和LV_SIZE_CONTENT对象对位置改变做出反应。

六、变换Transformation

与位置属性相似，尺寸属性也可以相对于当前尺寸大小改变。变换后的宽度和高度将会添加到对象的两边。这意味着在宽度10个像素的变换实际上使对象扩展到2×10个像素的宽度。

不像位置变换一样，尺寸变换不会让对象真正的变大。换句话说，滚动条、布局、LV_SIZE_CONTENT不会考虑转换大小。因此如果仅仅是一个视觉效果使用尺寸变化更合适。

下面的代码使一个按钮在按下时变大：

1.	static lv_style_t  style_pressed; lv_style_init(&style_pressed);
2.	lv_style_set_transform_width(&style_pressed,  10);
3.	lv_style_set_transform_height(&style_pressed,  10);
4.
5.	lv_obj_add_style(btn,  &style_pressed,  LV_STATE_PRESSED);

与位置相似，大小也可以根据当前大小进行更改。转换后的宽度和高度被添加到对象的两边。这意味着10像素的转换宽度使对象宽2x10像素。

与位置平移不同，这种大小的转换并不会让对象真正的变大。换句话说，滑块、布局、LV_SIZE_CONTENT将不考虑转换后的大小。因此这样的尺寸变化只是一个视觉效果。

下面的代码可以实现当按钮被按下时变大的效果：

1.	static lv_style_t  style_pressed; lv_style_init(&style_pressed);
2.	lv_style_set_transform_width(&style_pressed,  10);
3.	lv_style_set_transform_height(&style_pressed,  10);
4.
5.	lv_obj_add_style(btn,  &style_pressed,  LV_STATE_PRESSED);

6.1 最大最小尺寸（Min and Max size）

类似于CSS，LVGL也支持min-width, max-width, min-height 和 max-height.他们可以限制对象尺寸的范围。如果这些值由百分比或者LV_SIZE_CONTENT设置，这些限制非常有效。

1.	static lv_style_t style_max_height;
2.	lv_style_init(&style_max_height);
3.	lv_style_set_y(&style_max_height, 200);
4.	lv_obj_set_height(obj, lv_pct(100));
5.	lv_obj_add_style(obj, &style_max_height, LV_STATE_DEFAULT); //Limit the height to 200 px

还可以使用相对于父类内容区域大小的百分比值:

1.	static lv_style_t style_max_height;
2.	lv_style_init(&style_max_height);
3.	lv_style_set_y(&style_max_height, lv_pct(50));
4.	lv_obj_set_height(obj, lv_pct(100));
5.	lv_obj_add_style(obj, &style_max_height, LV_STATE_DEFAULT); //Limit the height to␣half parent heigh

七、布局Layout

7.1 概览（Overview）

布局能够更新一个对象的子类的位置和尺寸大小。他们能够使子类自动的按照一行或者一列的方式排布，或者更加复杂的方式。

布局设置的位置和大小将覆盖正常情况下x，y，高度、宽度的设置。

每个布局只有一个相同的功能：lv_obj_set_layout(obj, <LAYOUT_NAME>)设置对象上的布局。有关父级类和子类的进一步设置，请参阅给定布局的文档。

7.2内置布局Built-in layout

LVGL具有两个非常强大的布局：

Flexbox
Grid

两者都深受同名 CSS 布局的启发。

7.2 标志（Flags）

可以在对象上使用一些标志可以用来影响布局时对象的行为：

LV_OBJ_FLAG_HIDDEN ：在布局运算中忽略隐藏对象。

LV_OBJ_FLAG_IGNORE_LAYOUT 布局只会忽略该对象，它的坐标可以像往常一样被设置。
LV_OBJ_FLAG_FLOATING 跟LV_OBJ_FLAG_IGNORE_LAYOUT相似，但是使用LV_OBJ_FLAG_FLOATING的对象将会从LV_SIZE_CONTENT 计算中被忽略。

这些标志可以添加或者删除通过方法： lv_obj_add/clear_flag(obj, FLAG)；

7.3 Adding new layouts（添加新的布局）

LVGL可以通过如下自定义布局自由的扩展：

1.	uint32_t MY_LAYOUT;
2.	...
3.	MY_LAYOUT = lv_layout_register(my_layout_update, &user_data);
4.	...
5.	void my_layout_update(lv_obj_t * obj, void * user_data)
6.	{
7.	   /*Will be called automatically if required to reposition/resize the children of "obj" */
8.	}

还可以添加自定义风格属性，这些属性可以在更新回调函数中获取，例如：

1.	uint32_t MY_PROP;
2.	...
3.	LV_STYLE_MY_PROP = lv_style_register_prop();
4.	...
5.	static inline void lv_style_set_my_prop(lv_style_t * style, uint32_t value)
6.	{
7.	lv_style_value_t v = {
8.	.num = (int32_t)value
9.	};
10.	lv_style_set_prop(style, LV_STYLE_MY_PROP, v);
11.	}
