前言

  目前主流国产芯片为RV11XX、RK33XX、Hi35XX系列，本系列开启RK3588系列的技术教程笔记分享。
  本篇主要介绍RK3588芯片和入手开发板的核心板详细介绍。

RK3588芯片介绍

简介

  RK3588，作为瑞芯微电子（Rockchip）旗下的高性能应用处理器芯片，自发布以来便凭借其卓越的性能和广泛的应用领域受到了业界的广泛关注。该芯片采用了先进的ARM架构，集成了多种高性能处理单元，主要面向ARM PC、边缘计算、个人移动互联网设备以及其他多媒体产品应用。本文将详细介绍RK3588芯片的主要特点、硬件配置、图形处理能力以及行业应用等方面。
  

硬件配置

  处理器架构：RK3588采用了ARM的big.LITTLE架构，结合了四个高性能的Cortex-A76核心和四个高效能的Cortex-A55核心。其中，A76核心最高频率可达2.4GHz，适用于计算密集型任务；而A55核心则具有更低的功耗特性，适用于低负载场景，从而实现了性能与能效的平衡。
  内存接口：RK3588集成了四通道LPDDR4/LPDDR4X/LPDDR5外部存储器接口，支持高达1066MHz（LPDDR4）和3200MHz（LPDDR5）的内存频率，能够提供高达34GB/s的内存带宽。这种配置不仅满足了高性能计算和多任务处理的需求，也为高分辨率视频处理和复杂图像算法提供了充足的带宽支持。

图形处理能力

  RK3588内置了一款高性能的3D GPU（图形处理单元），支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2等图形API标准。这款GPU的设计旨在提供卓越的图形渲染能力，适合高端游戏和复杂3D图形应用。此外，RK3588还支持8K视频编码和解码，以及多路视频源同时解码，为视频处理和多媒体应用提供了强大的支持。

行业应用

  RK3588芯片凭借其高性能、低功耗和丰富的接口等特点，在多个行业中得到了广泛应用。在人工智能领域，RK3588的强大计算能力可以实现更快更准确的图像处理和分析，为机器人的视觉处理、语音识别、运动控制等方面提供了有力支持。在智能家居领域，RK3588的多媒体影像核心IP使其拥有强大的处理能力，为各种智能家居设备提供了极致的视觉体验。此外，RK3588还广泛应用于自动驾驶、边缘计算等领域，为这些领域的发展提供了强大的计算支持。

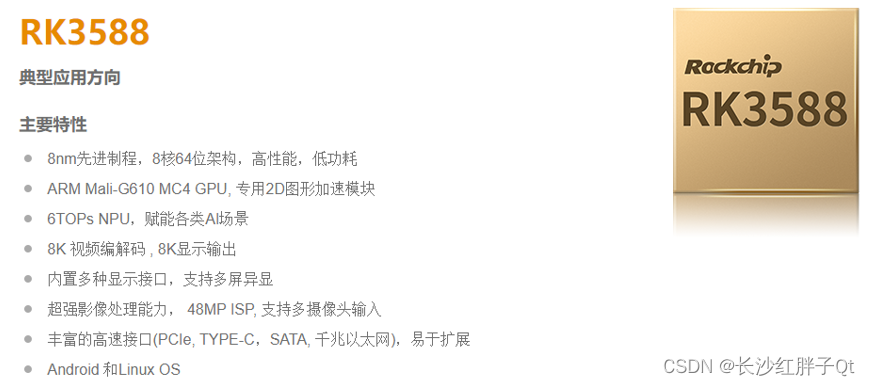

主要特点

CPU

• 八核64位大小核架构，4Cortex-A76 + 4Cortex-A55
• ARM Mali-G610 MC4
• OpenGL ES 1.1/2.0/3.1/3.2

GPU

• Vulkan 1.1，1.2
• OpenCL 1.1,1.2,2.0
• 内嵌高性能2D图像加速模块

NPU

• 6TOPS 算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32
  多媒体
• 支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K60FPS
• 支持 H.264/H.265视频编码， 最高8K30FPS

显示

• 支持eDP/DP/ HDMI2.1/MIPI 多种显示接口
• 支持多屏异显， 最高8K60FPS

视频输入

• 32MP ISP，支持HDR 和3DNR
• 支持多摄像头输入 (44lanes or 42lanes+2*4Lanes) MIPI CSI-2 and DVP 接口
• 支持HDMI2.0 输入， 最高4K60FPS

高速接口

• 支持PCIe3.0/PCIe2.0/SATA3.0/RGMII/TYPE-C/USB3.1/USB2.0

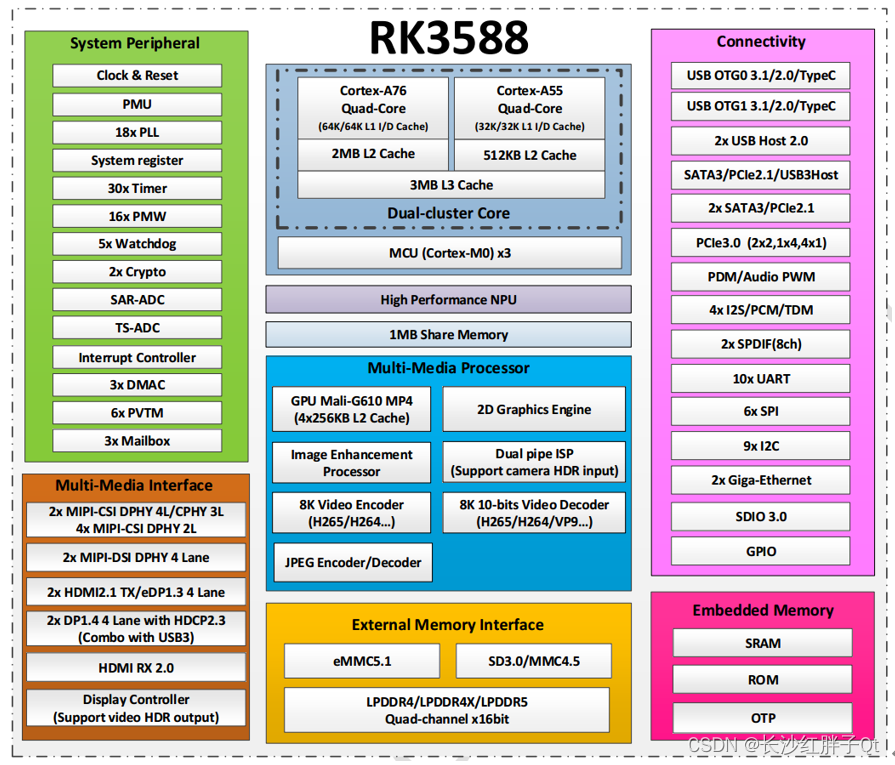

芯片逻辑框图

  

  

  注意：外设存在引脚复用的问题。

核心板

核心板功能框架图

  

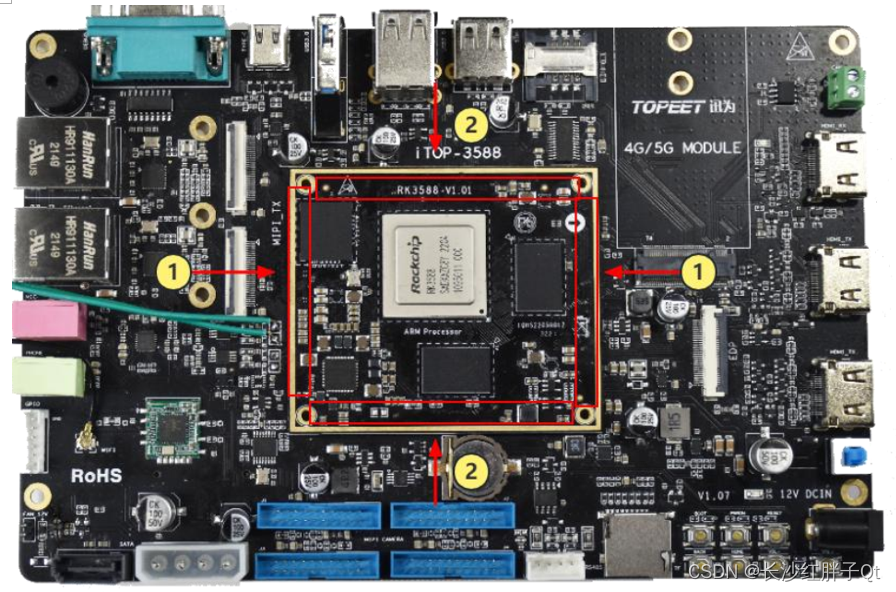

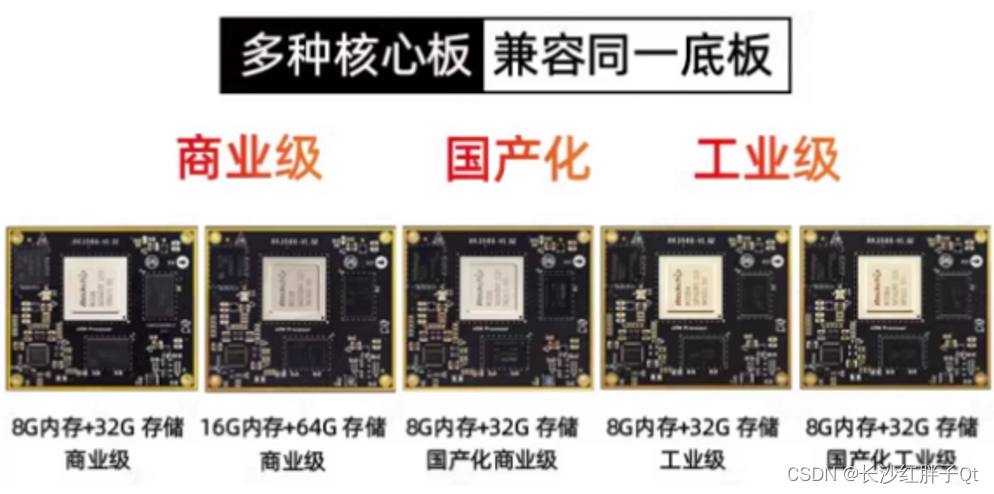

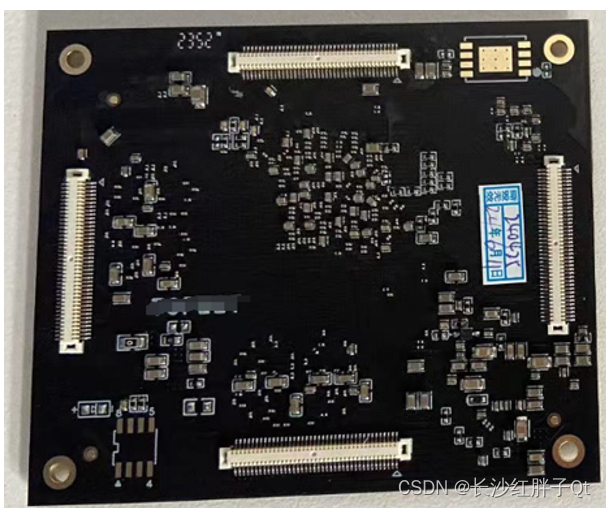

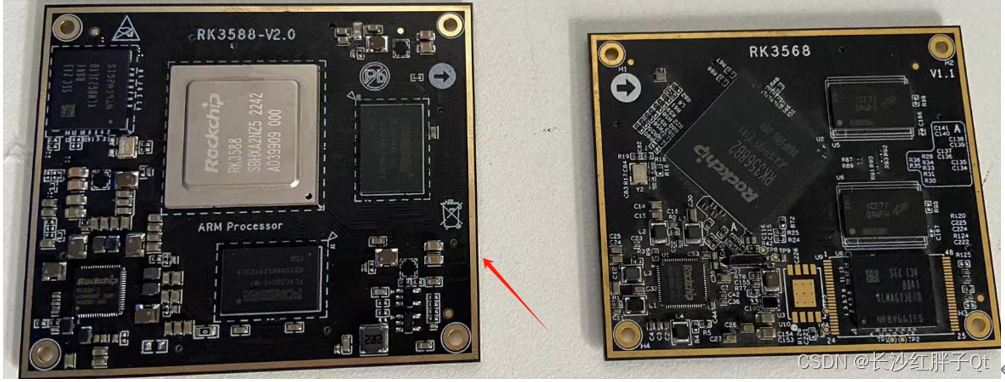

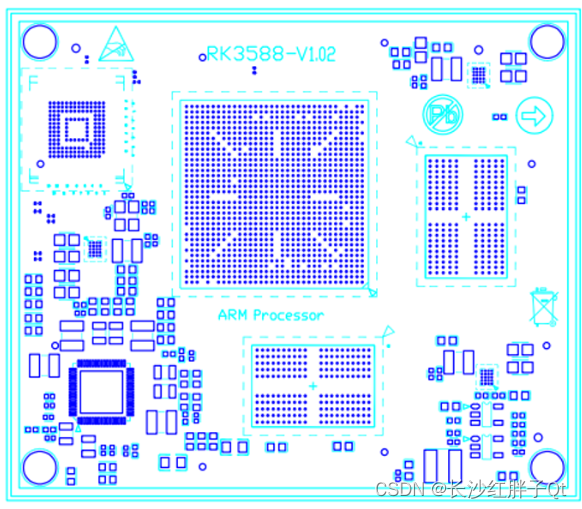

核心板实物

  

  

  

  

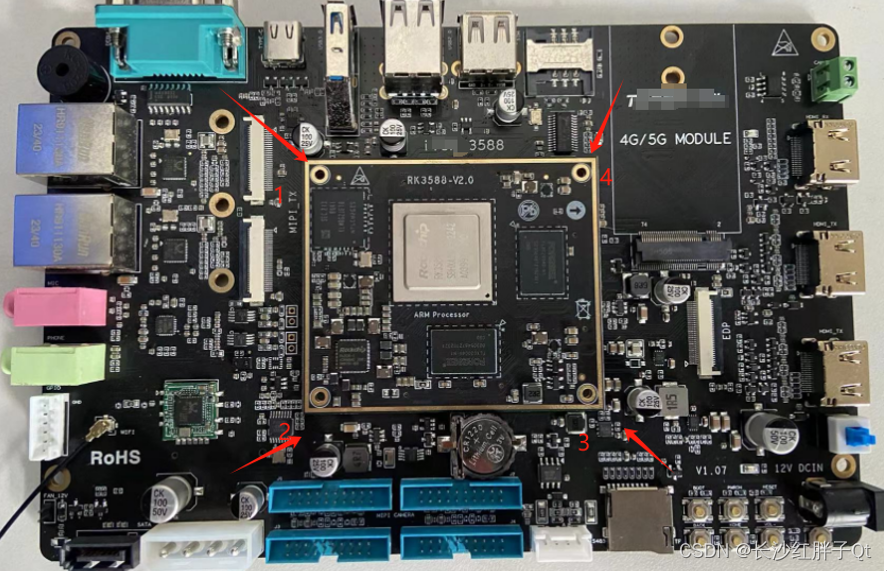

连接器

  4 x 80pin AXK5F80347YG AXK6F80347YG 0.5mm
  可查看博文：《硬件开发笔记（十八）：核心板与底板之间的连接方式介绍说明：板对板连接器》
  松下连接器：
  

  有点小贵，用了4个，最新价格差不多3块钱左右，而且底板和核心板都要用。
  插拔也要注意：
  

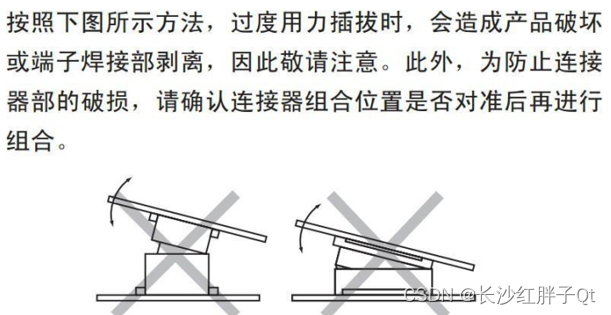

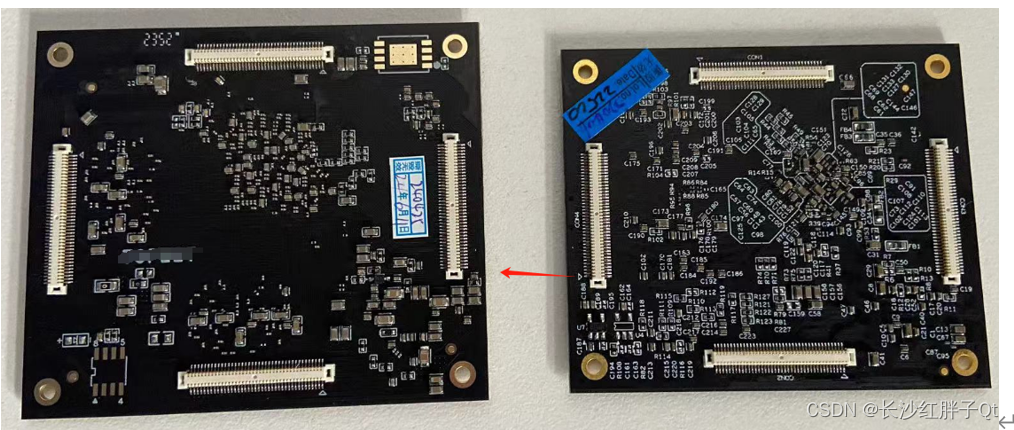

  正确的方式是对准后，要平行平稳的安装和拆卸（从核心板四个角的方向依次翘开连接器）。
  

  下面是拆卸，按照顺序依次翘起来，尽可能保证四个接插件幅度相差不大：
  

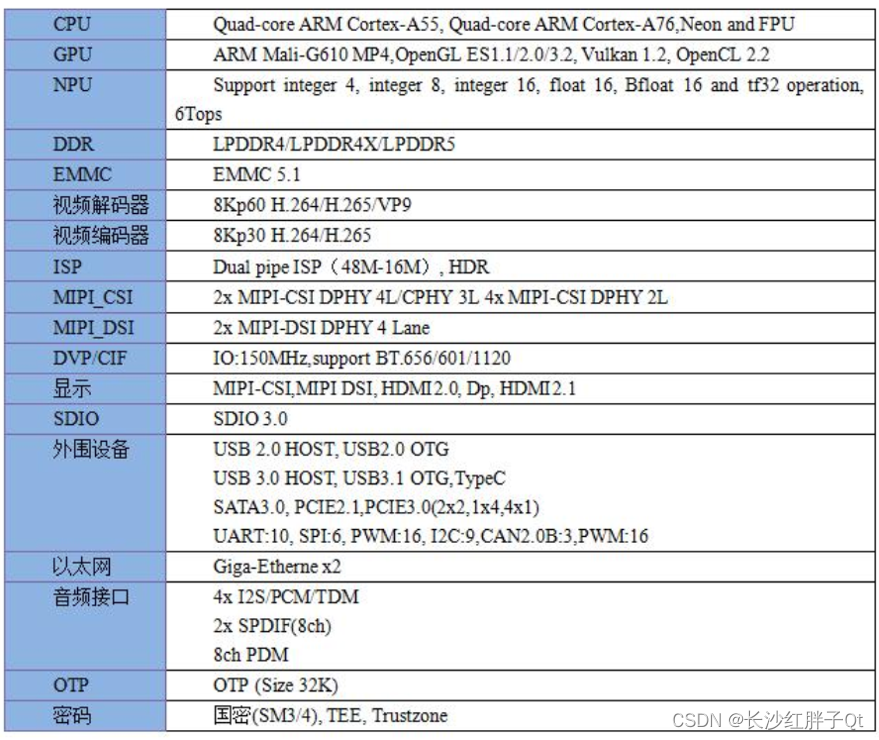

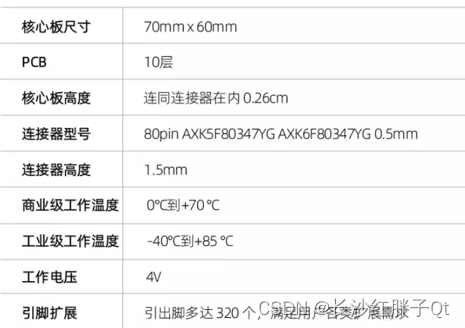

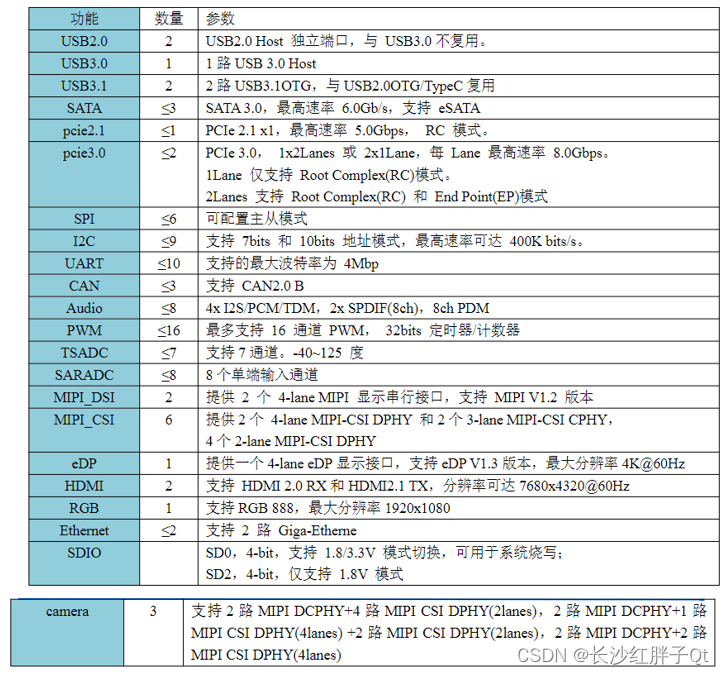

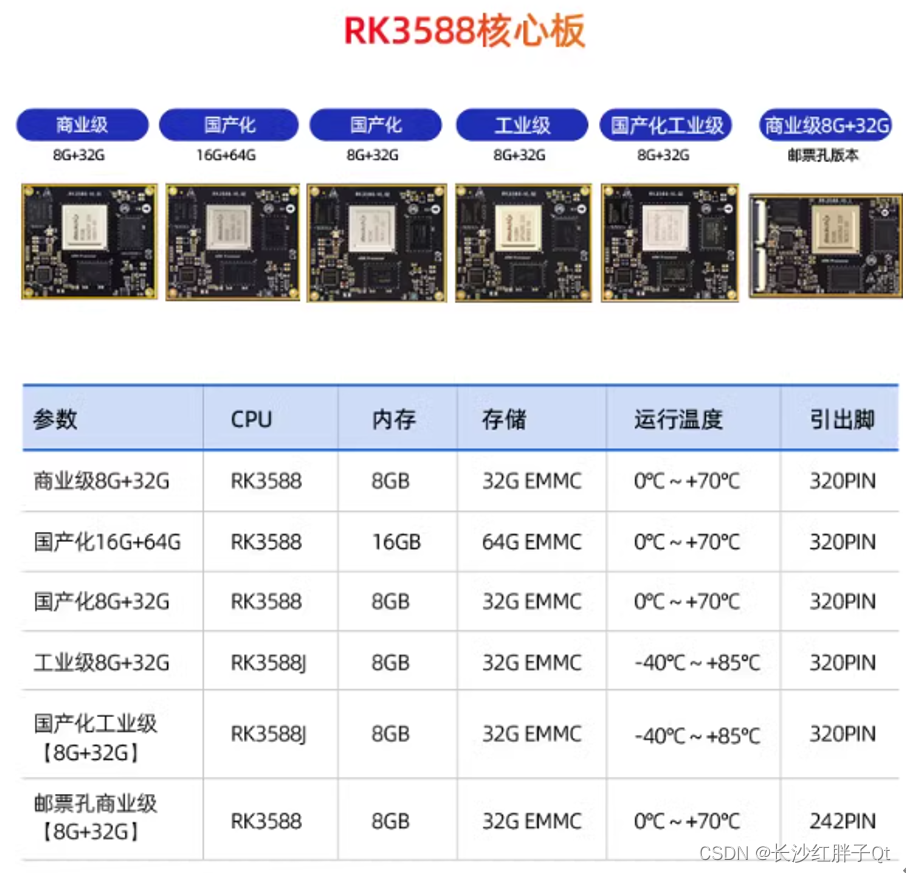

核心板主要参数

  

  

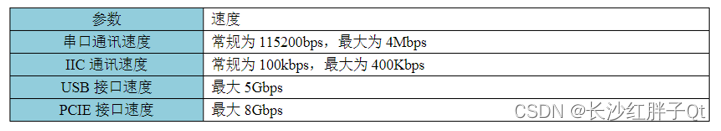

核心板接口速度

  

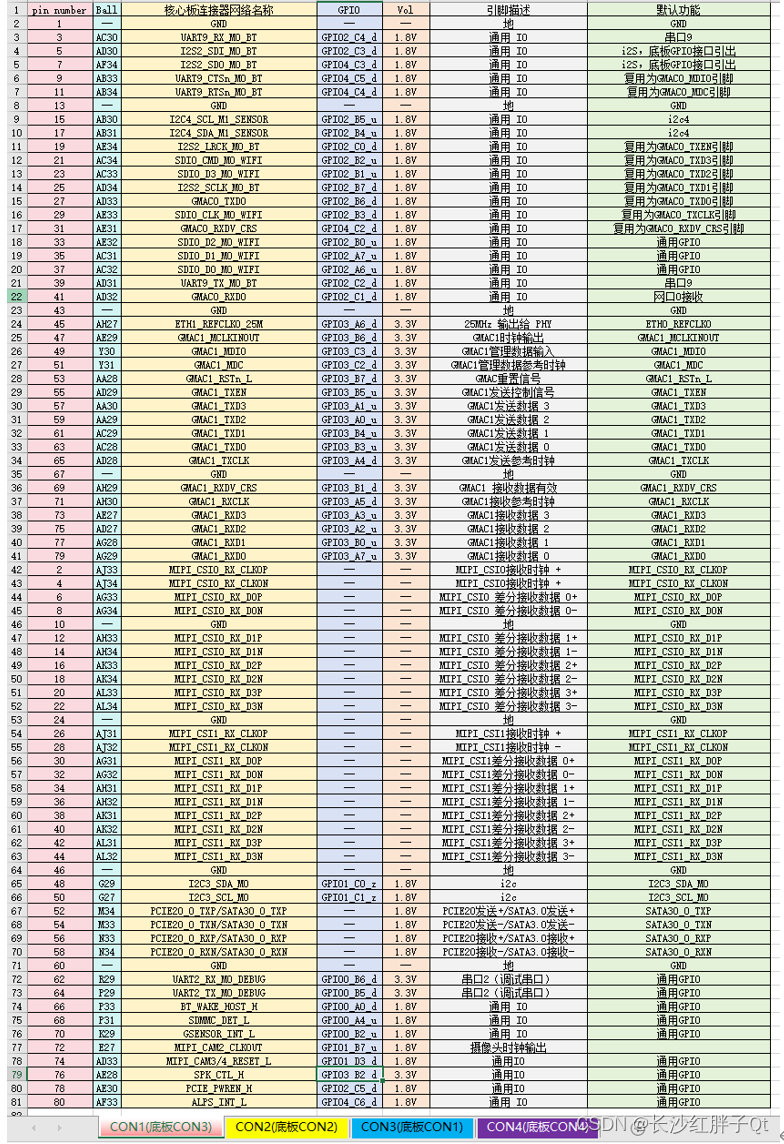

核心板接口资源

  

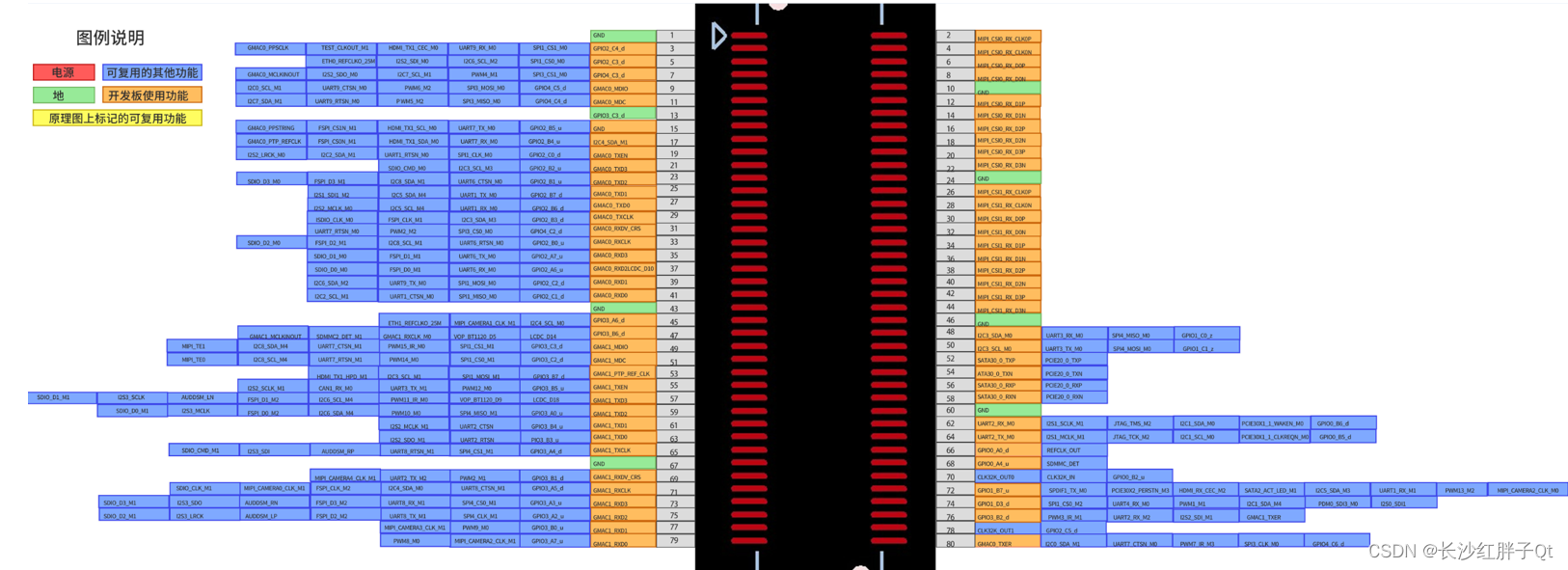

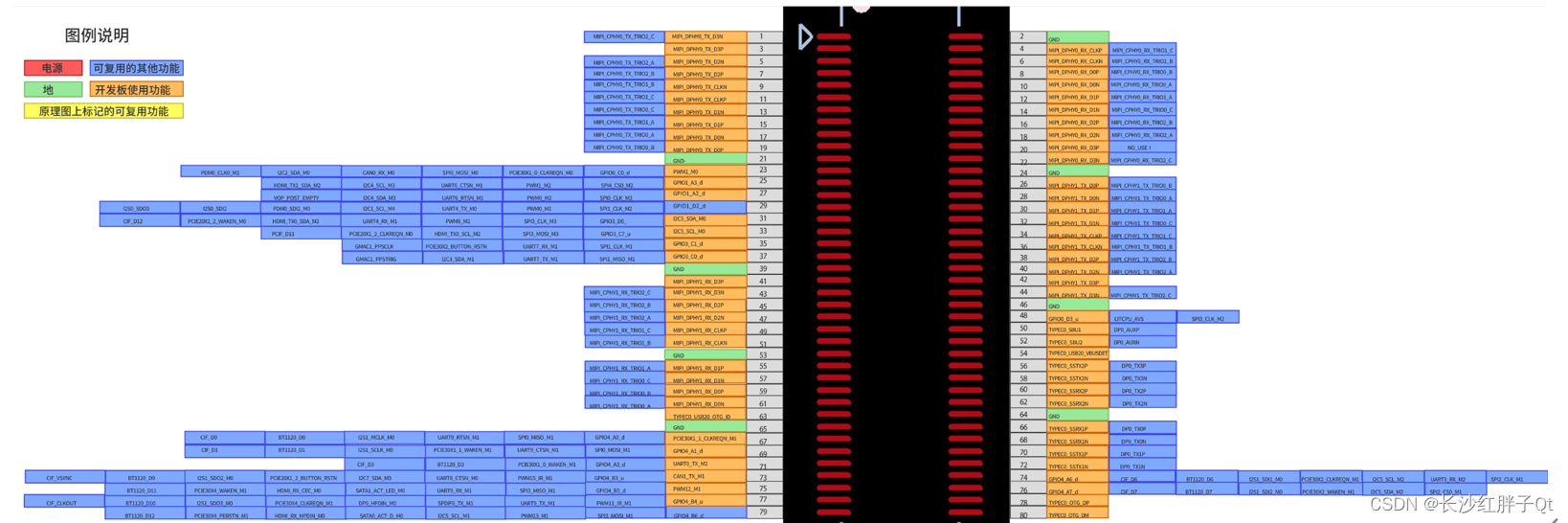

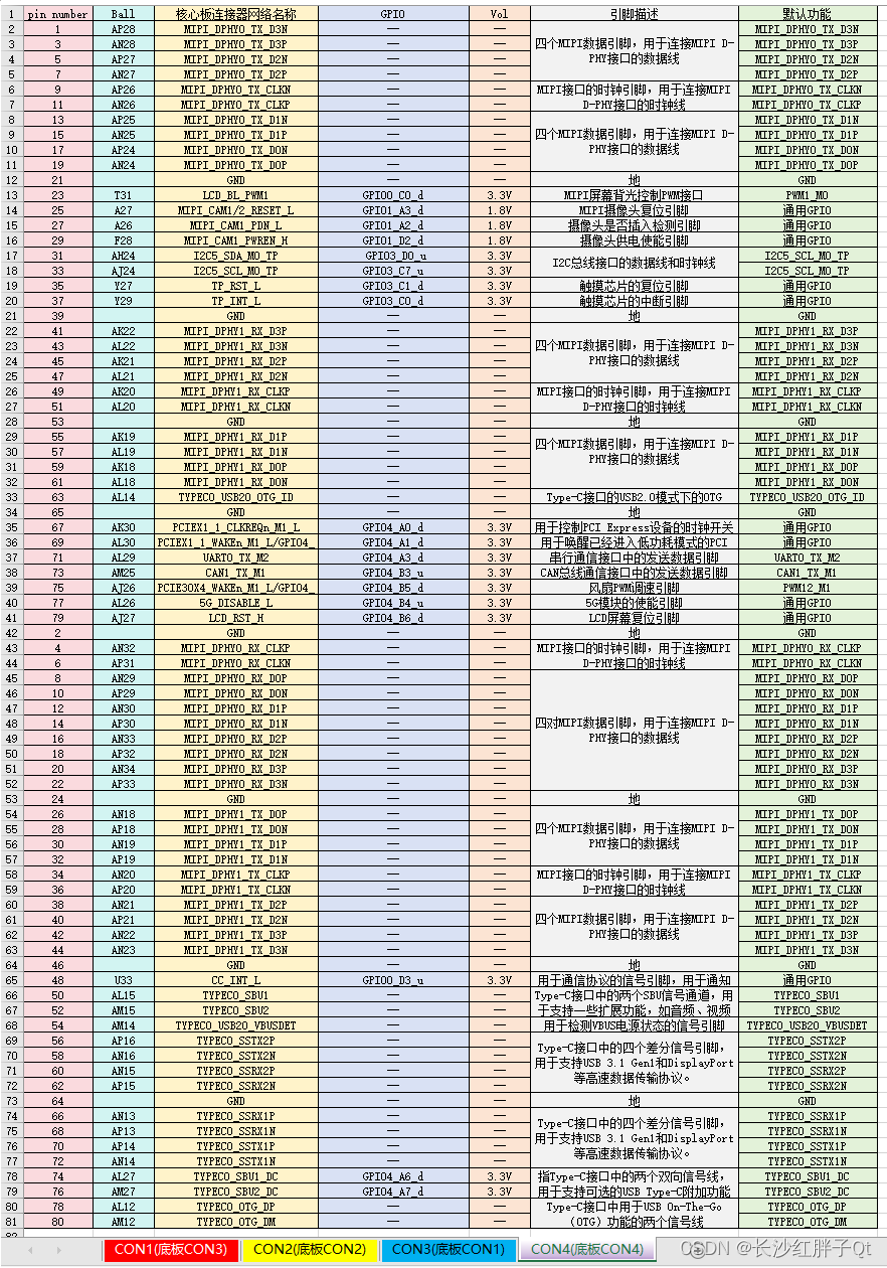

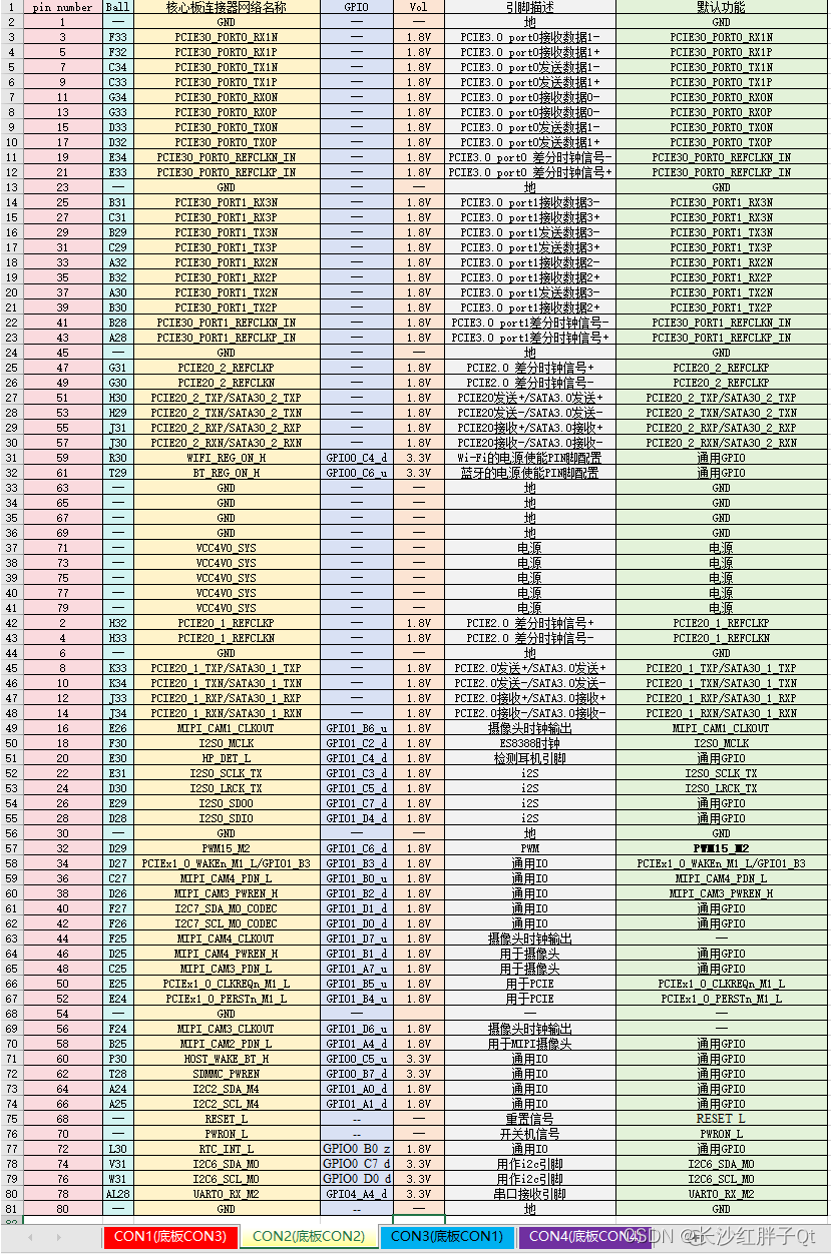

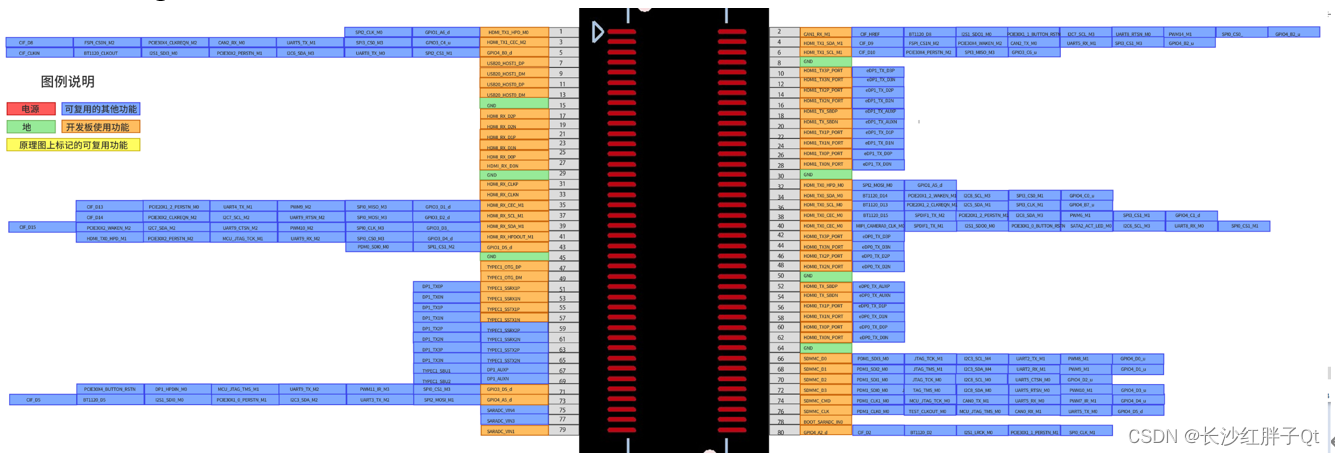

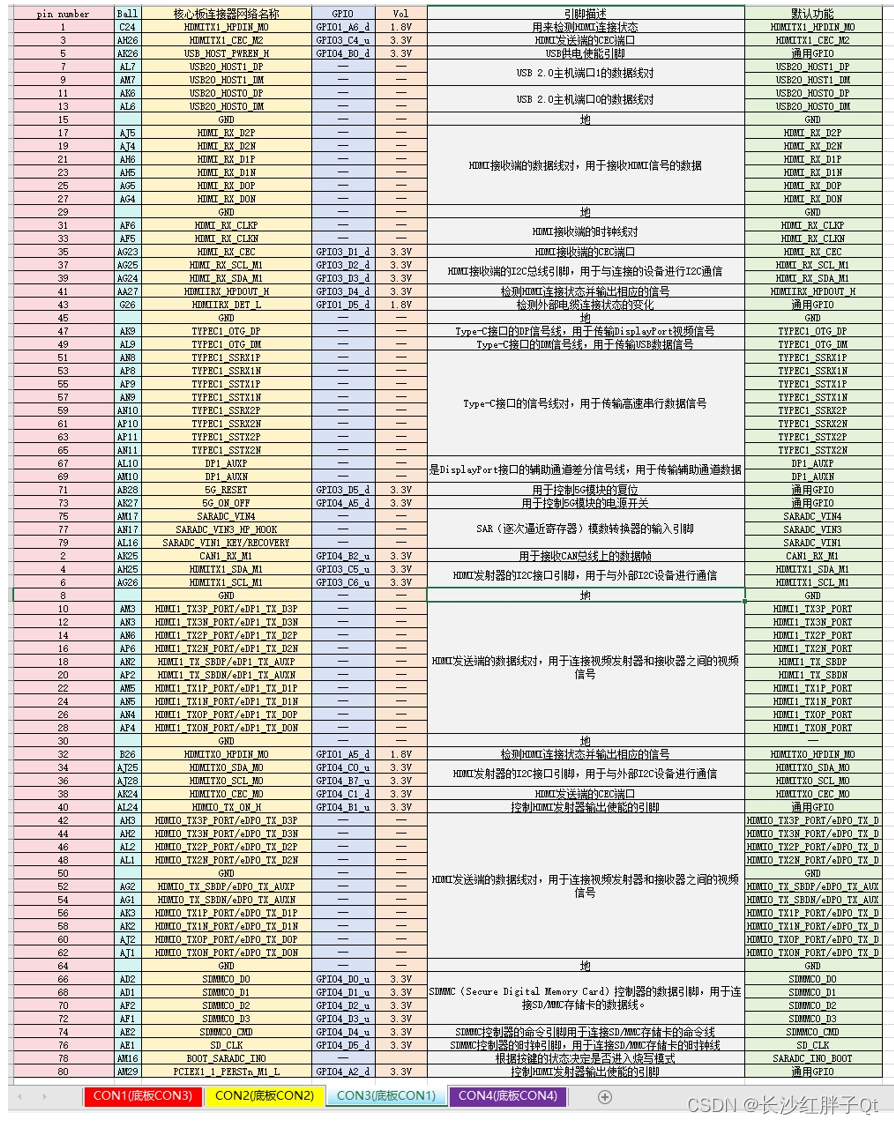

核心板排针引脚图

  

核心板right_com，对应核心板con1

  

  

核心板down_com，对应核心板con2

  

  

核心板left_com，对应核心板con3

  

  

核心板up_com，对应核心板con4

  

  

核心板尺机械结构

  没有标记尺寸参数信息
  
