深度解析:开关电源(DC/DC)与线性电源(LDO)的技术特性与应用差异

若该文为原创文章,转载请注明原文出处
本文章博客地址:https://hpzwl.blog.csdn.net/article/details/139955493

长沙红胖子Qt(长沙创微智科)博文大全:开发技术集合(包含Qt实用技术、树莓派、三维、OpenCV、OpenGL、ffmpeg、OSG、单片机、软硬结合等等)持续更新中…

硬件相关开发


前言

  在电子工程领域,稳压器是电路中不可或缺的组件,它们的主要功能是确保电源的稳定输出,从而保护电子设备免受电压波动的影响。在众多的稳压器类型中,线性稳压器和DC-DC转换器(也称为开关稳压器)是两种最常见的类型。
  本篇将详细介绍这两种稳压器的区别。
  在这里插入图片描述


工作原理

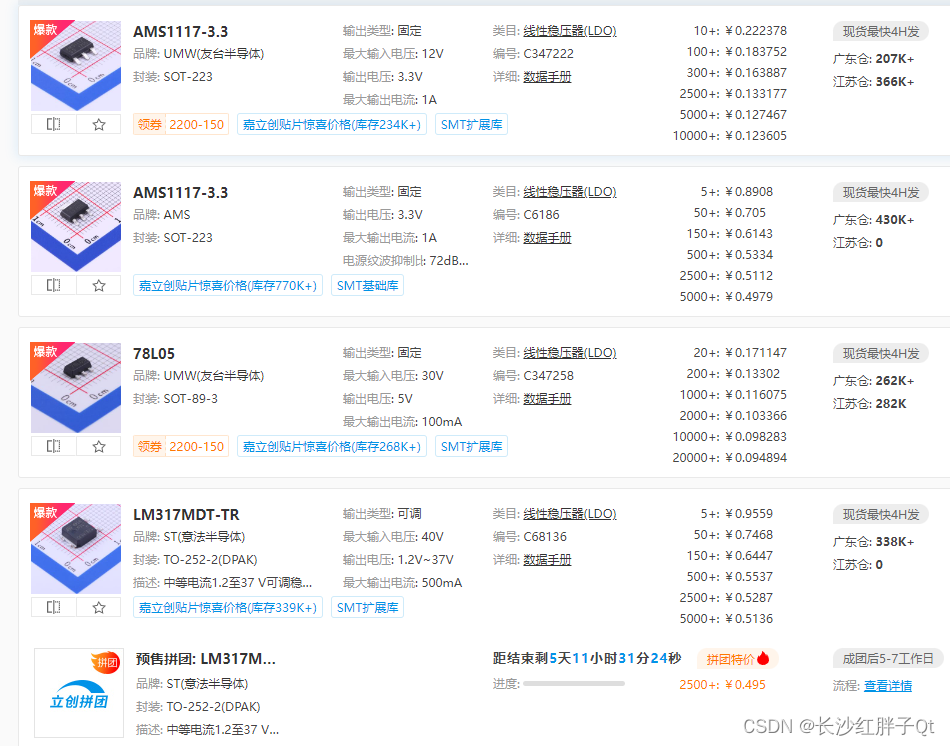

  线性稳压器的工作原理相对简单,它主要通过调整内部晶体管的导通程度来改变和控制其输出的电压和电流。在线性稳压器中,晶体管相当于一个可变电阻,串接在供电回路中。当输入电压发生变化时,晶体管会调整其导通程度,以保持输出电压的稳定。由于线性稳压器没有使用开关元件,因此其输出电压的纹波较小,噪声也较低。

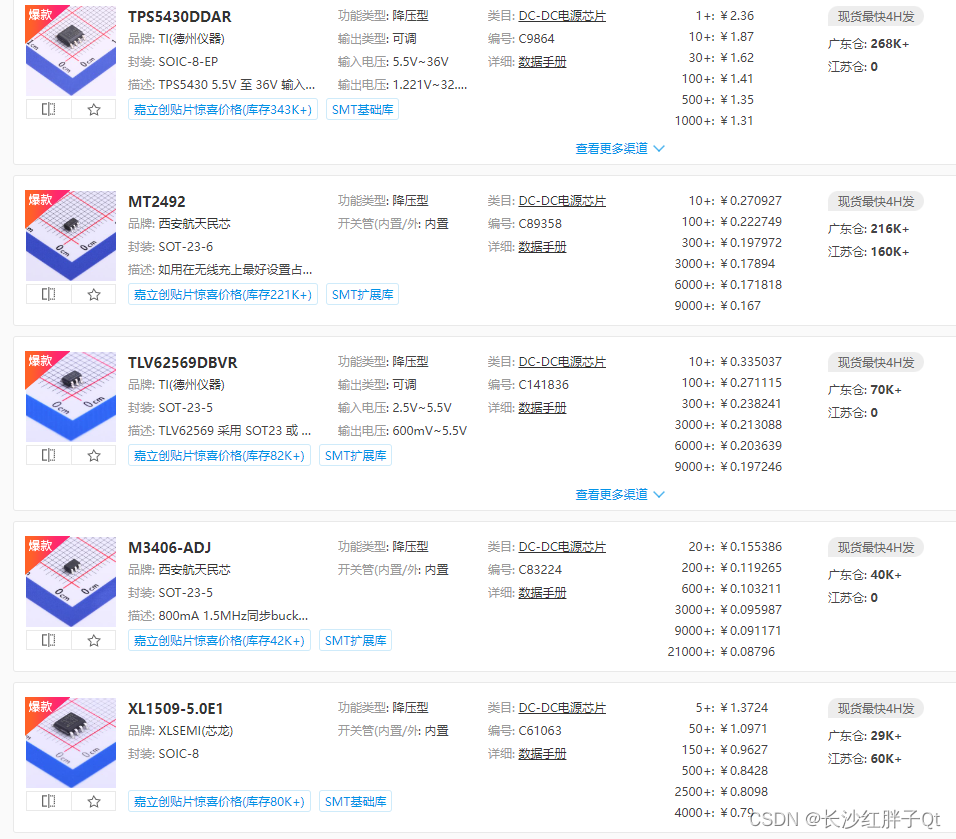

  而DC-DC转换器的工作原理则更为复杂。它利用电容、电感的储能特性,通过可控开关(如MOSFET)进行高频开关的动作,将输入的电能储存在电容或电感中,当开关断开时,电能再释放给负载,提供能量。DC-DC转换器可以实现升压和降压的功能,其输出的功率或电压的能力与占空比(由开关导通时间与整个开关周期的比值)有关。


效率与功耗

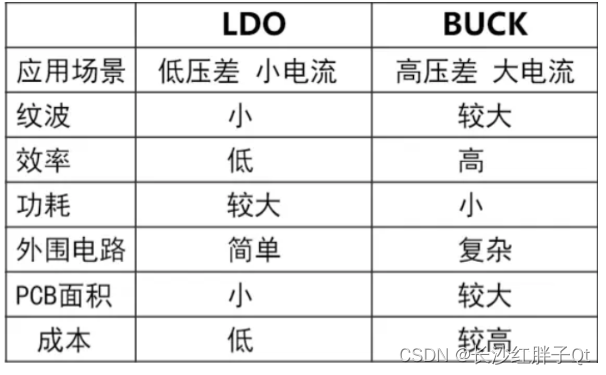

  在线性稳压器中,晶体管的工作状态始终处于线性范围内,即功率器件一直在工作。因此,线性稳压器的效率相对较低,一般在50%~60%左右。而且,由于晶体管在工作过程中会产生热量,因此线性稳压器的发热量也较大。
  在这里插入图片描述

  相比之下,DC-DC转换器的效率要高得多。由于它采用了高频开关技术,可以更有效地利用电能,减少能量的损耗。此外,DC-DC转换器的体积也相对较小,适用于需要高效率、小体积的应用场景。
  在这里插入图片描述


输出电压范围

  线性稳压器只能输出比输入电压更低的电压,无法实现升压功能。而DC-DC转换器则可以输出比输入电压更高或更低的电压,具有更宽的输出电压范围。这使得DC-DC转换器在需要升降压的应用场景中更具优势。


纹波与噪声

  由于线性稳压器没有使用开关元件,其输出电压的纹波较小,噪声也较低。这使得线性稳压器在需要高精度、低噪声的电路中更为适用。而DC-DC转换器由于采用了高频开关技术,其输出电压的纹波和噪声相对较大,可能需要额外的滤波器来降低纹波和噪声。


适用场景

  由于线性稳压器具有纹波小、噪声低的特点,它适用于需要高精度、低噪声的电路,如模拟电路、各类放大器等。而DC-DC转换器则因其高效率、小体积和宽输出电压范围的特点,适用于需要高效率、小体积和升降压功能的应用场景,如便携式电子设备、通信设备等。


选择合适电源管理芯片

  选择线性稳压器还是DC-DC转换器取决于具体需求。以下是几个关键因素,可以作为参考:
  在这里插入图片描述

  • 效率需求:如果应用对电源效率有较高要求,例如便携式设备、电池供电系统等,那么DC-DC转换器可能更适合您。DC-DC转换器通常具有更高的效率,能够更有效地利用电能,减少能量损耗。
  • 噪声和纹波要求:如果应用对电源的噪声和纹波要求非常高,例如模拟电路、音频放大器等,那么线性稳压器可能更适合您。线性稳压器由于没有使用开关元件,其输出电压的纹波和噪声通常较低。
  • 输入输出电压范围:如果应用需要实现升压功能,或者输入电压范围较宽而输出电压需要保持稳定,那么DC-DC转换器是更好的选择。它可以在较宽的输入输出电压范围内提供稳定的输出电压。
  • 尺寸和重量:应用对设备的尺寸和重量有严格限制,例如移动设备、可穿戴设备等,那么DC-DC转换器可能更适合您。DC-DC转换器通常具有更小的体积和更轻的重量。
  • 成本考虑:线性稳压器通常成本较低,结构相对简单,适用于对成本敏感的应用。而DC-DC转换器虽然效率更高,但通常成本也更高。
  • 热管理:线性稳压器在工作过程中会产生一定的热量,如果散热不良可能会影响其性能。因此,如果您的应用对热管理有较高要求,需要确保良好的散热条件。
  • 可靠性和稳定性:根据应用需求,考虑电源的稳定性和可靠性。DC-DC转换器通常具有更好的稳定性和可靠性,适用于对电源性能要求较高的应用。

  综上,需要根据自己的具体需求来权衡各个因素,选择适合的稳压器类型。如果对噪声和纹波要求较高,且不需要升压功能,那么线性稳压器可能是更好的选择。如果对效率、输出电压范围和尺寸有较高要求,那么DC-DC转换器可能更适合。


本文章博客地址:https://hpzwl.blog.csdn.net/article/details/139955493
