一个示波器触发不稳的问题的解决

问题描述

有时候用侧示波器测信号号时，触发电平即使调节到信号中间位置，波形（触发）也不问题，晃来晃去。

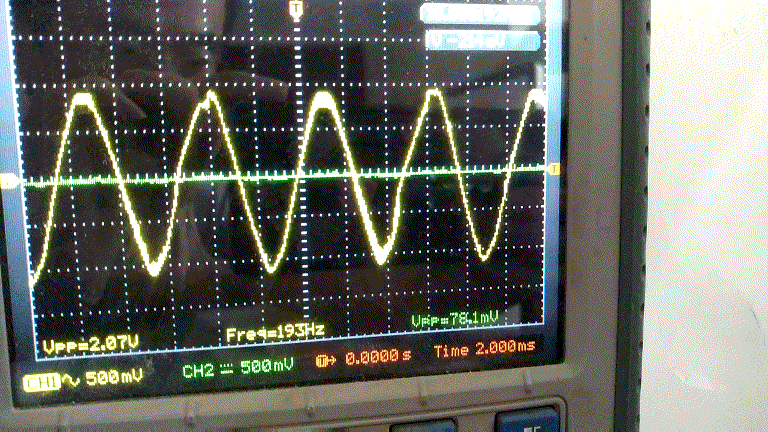

下面是测量一个 4 脚 10 MHz 晶振时的波形，很不稳定，晃来晃去。

问题原因

示波器时基太大.

这个现象在信号处理中叫做混叠（aliasing）。是由于采样率不足（欠抽样）引起的。
频率混叠——若不遵从采样定理，采样频率低于被采样信号的最高频率的2倍时，采样所得的信号中会混入虚假的低频分量。

有的时候，看快速奔跑的汽车轮胎会看到轮子在缓慢地倒转，也是这个原因。

解决办法

调小时基，这样采样率会随之增大，进而可以看到稳定的触发波形。
