SHT30使用的学习过程2代码篇
给各位道个歉,代码拖得有点久了,最近事情颇多,抱歉抱歉!

综述

嗯,代码篇我想把我写的所有的代码给各位需要使用sht30的朋友们介绍一遍,由于我这版是测试版,所以很多函数没有封装的很好,不过代码可以用了,我测试的代码已经通过,测量温度和湿度精确到小数点后1位,在这里想仔细给各位介绍一下我代码的写作过程,因为网上的代码仅仅是代码,很多开发sht30的小白(像我这样的)没办法移植,或者根本不知道怎么移植,在这里我想详细叙述我的代码,包括最基本的I2C通信,所以可能本次内容很啰嗦,希望各位见谅哈[by zwx lvmm]

I2C代码部分

这部分是SHT30和单片机通信的基础协议,I2C有四根线组成,除去vcc和gnd之外还有SCL (时钟线)与 SDA (数据线),STM32F407参考手册上写,I2C最大的通信周期是4MHz,普通模式下是2MHz。这部分涉及I2C通信的时序,可以参考原子哥(正点原子)的相关视频资源,我的基础也是和原子哥的视频学习的,这里简单介绍一下,有什么不清楚的可以参考原子哥的视频。

  1. I2C时序:

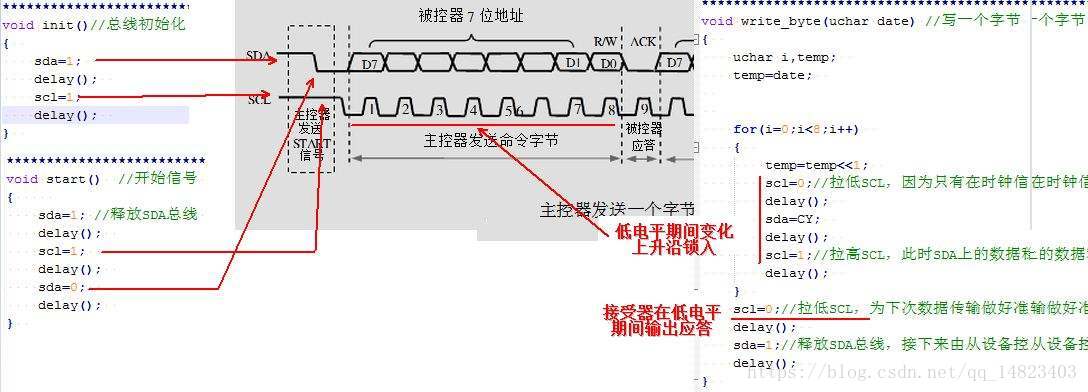

    图片来源:百度图库
    这个是I2C时序图。整个I2C通信分为这样几个过程,I2C起始信号,I2C数据写入,I2C数据读取,I2C应答信号,I2C结束信号等,接下来分别介绍。(代码参考的原子哥代码,我看懂了直接用的)

1.1 IO初始化:

上代码,我的开发板是STM32F407,这部分属于初始化配置,没啥说的。


//IO方向设置
#define SDA_IN()  {
   GPIOB->MODER&=~(3<<(11*2));GPIOB->MODER|=0<<11*2;}	//PB11输入模式
#define SDA_OUT() {
   GPIOB->MODER&=~(3<<(11*2));GPIOB->MODER|=1<<11*2;} //PB11输出模式
//IO操作函数
#define IIC_SCL    PBout(10) //SCL
#define IIC_SDA    PBout(11) //SDA
#define READ_SDA   PBin(11)  //输入SDA
void IIC_Init(void)
{

  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOB时钟

  //GPIOB10,B11初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
	IIC_SCL=1;
	IIC_SDA=1;
}

此部分代码看的原子哥的,IO配置的方法也是学习原子哥的设置的。

1.2 I2C起始信号:

如最开始的图所示当SCL是高电平的时候,把SDA从高电平拉至低电平就可以了,先上这部分的代码

void IIC_Start(void)
{

	SDA_OUT();     //sda线输出模式
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//开始信号,scl=1,sda=1->sda=0。
	delay_us(4);
	IIC_SCL=0;//scl=0,拉低时钟线,准备数据的发送
}

这里为什么是延时4us,我猜测是按照标准频率2MHz,最高4MHz计算一下,一个数据周期大概5us-2.5us之间,
