PlantUML类图：语法规则与实践指南

PlantUML是一款强大的工具，用于生成UML图。其中，类图（Class Diagram）是UML中最常用的一种图形，它用于展示系统中类的属性、方法以及类与类之间的关系。本文将详细介绍如何使用PlantUML创建类图，以及相关的语法规则。
在这里插入图片描述

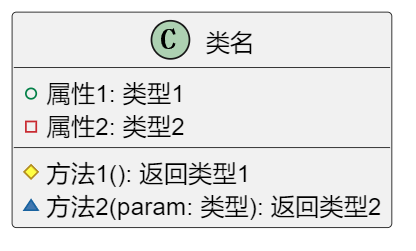

在PlantUML中，定义一个类非常简单。基础语法如下：

class 类名 {
  + 属性1: 类型1
  - 属性2: 类型2
  # 方法1(): 返回类型1
  ~ 方法2(param: 类型): 返回类型2
}

其中，+、-、#和~分别表示公有、私有、受保护和包内可见的成员。
在这里插入图片描述

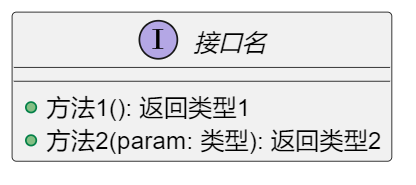

定义接口与定义类相似，只需将class关键字替换为interface即可：

interface 接口名 {
  + 方法1(): 返回类型1
  + 方法2(param: 类型): 返回类型2
}

在这里插入图片描述

PlantUML支持表示各种类与类之间的关系，包括：

父类 <|-- 子类
接口 <|.. 实现类

在这里插入图片描述

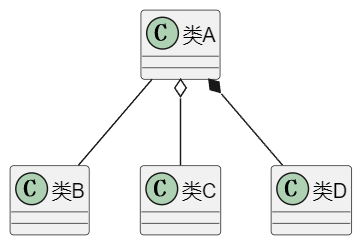

类A -- 类B
类A o-- 类C
类A *-- 类D

在这里插入图片描述

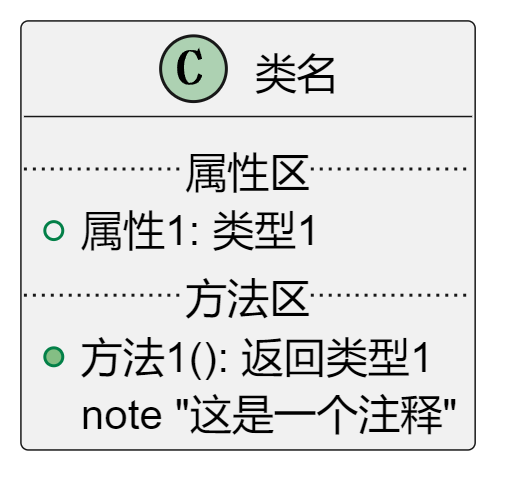

PlantUML允许添加注释和注解来增强图的可读性：

class 类名 {
  .. 属性区 ..
  + 属性1: 类型1
  .. 方法区 ..
  + 方法1(): 返回类型1
  note "这是一个注释"
}

在这里插入图片描述

你还可以使用package关键字来组织类：

package 包名 {
  class 类A
  class 类B
}

在这里插入图片描述

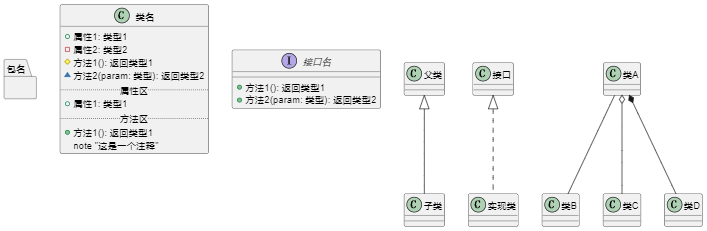

我们通过本文深入了解了PlantUML类图的基础和高级语法规则，包括如何定义类、接口，以及如何表示类与类之间的各种关系。掌握这些规则后，你将能更加高效地使用PlantUML来设计和描述软件架构。

希望这篇文章能帮助你更好地理解和使用PlantUML类图。如果你有任何问题或建议，欢迎在评论区留言。
