STM32驱动74HC165原理图加程序

最新推荐文章于 2025-05-16 17:23:51 发布

小灰灰搞电子

最新推荐文章于 2025-05-16 17:23:51 发布

阅读量1.5w

点赞数 10

分类专栏： STM32编程技巧文章标签： 74hc165 STM32F103

本文链接：https://blog.csdn.net/qq_15181569/article/details/107919856

版权

STM32编程技巧专栏收录该内容

68 篇文章

订阅专栏

本文详细介绍了STM32微控制器中GPIO的配置方法，包括时钟使能、工作模式设置等，并提供了具体的源码示例。同时，通过一个按键状态读取的实例，展示了如何使用并行输入方式读取多个按键的状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

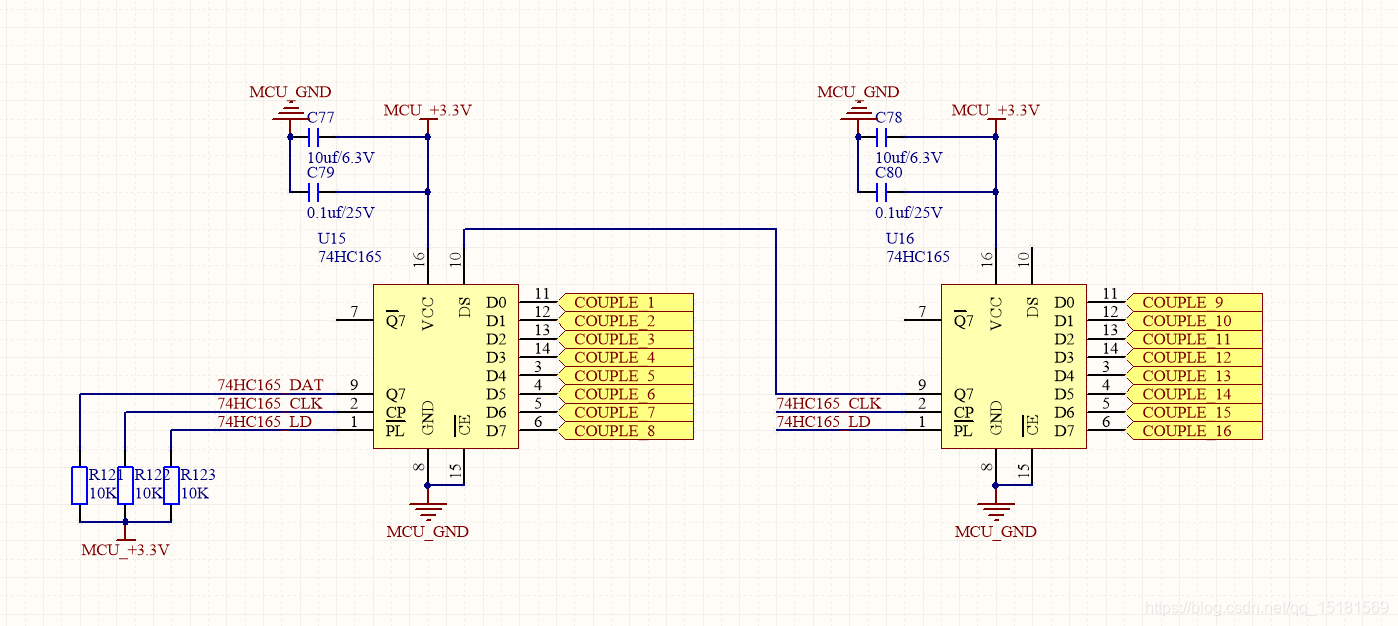

一、原理图
在这里插入图片描述

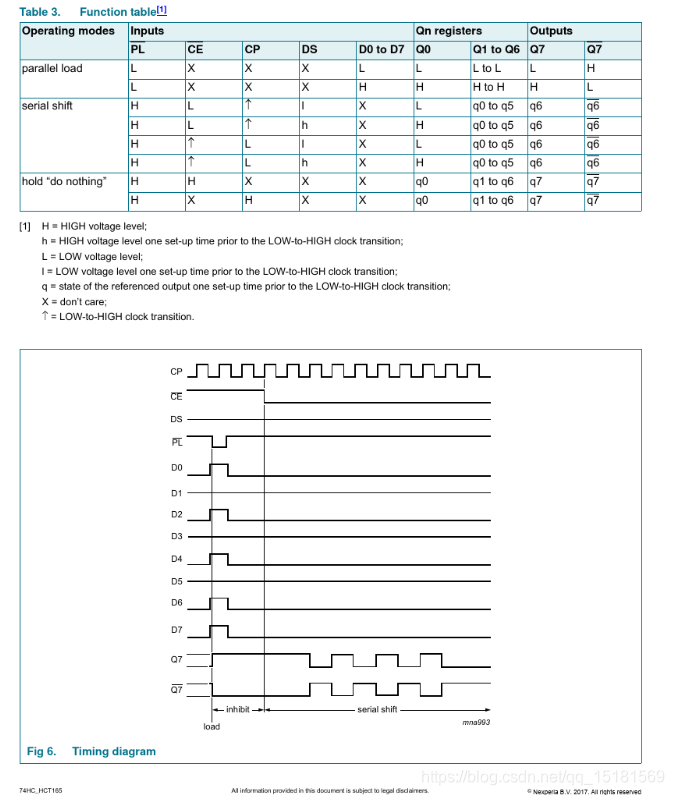

二、时序图

三、驱动源码

void couple_init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO, ENABLE);	 //使能PB,PE端口时钟

	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_6);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_0);
}
void couple_delay(u8 i)
{
	while(i--);
}
u16 read_couple(void)
{
	u8 i;
	u16 temp = 0;

	couple_ld = 0; //PL拉低，读取按键状态
	couple_ld = 1; //PL拉高，停止按键读取

	if(couple_dat == 1)        //等于1即并行输入D7引脚的按键被按下
			temp |= 0x01;         //最低位置1表示按键被按下，反之则没按键被按下
	for(i = 0; i < 15; i ++)  //因为最高位不用移位即可读取，故循环(16-1)次，依次把次高位移到最高位，第一级74HC165优先读取
	{
		temp = temp << 1;

		couple_clk = 0; //HC165_CLK = 0 ——> HC165_CLK = 1 产生上升沿，次高位D(n-1)移到高位D(n)
		couple_delay(10);
		couple_clk = 1;

		if(couple_dat == 1)
			temp |= 0x01;
	}

	return temp;
}
