ECU-TEST软件介绍及安装试用

1、软件申请试用
找代理机构，沟通ECU TEST使用，申请试用；

申请license时，会进行检测
1）如果电脑能连外网，并且支持按照浮动的dongle（有专门的测试工具，他们会提供支持，浮动的dongle-软件狗），直接线上申请。
2）如果电脑不支持浮动dongle，申请USB-keyman，邮寄给你，激活之后开始算日期。

2、安装软件
注意：et2021.4之后的版本，不支持win7
按照完成之后，出现如下图两个应用程序
1）exu.tets2014.1：ECU TEST软件
2）Tool-Server ecu.test 2024.1：工具服务器软件

3、软件界面及操作

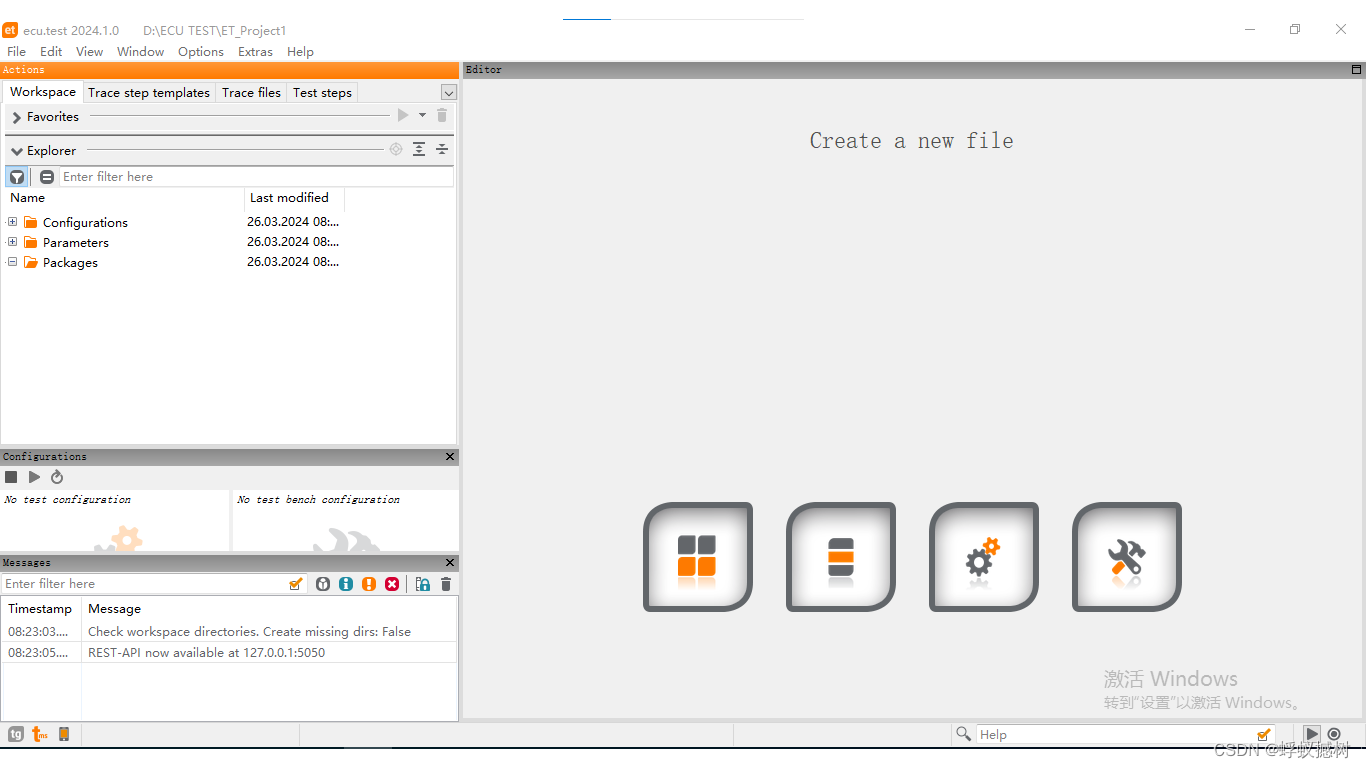

1）ECU TEST软件

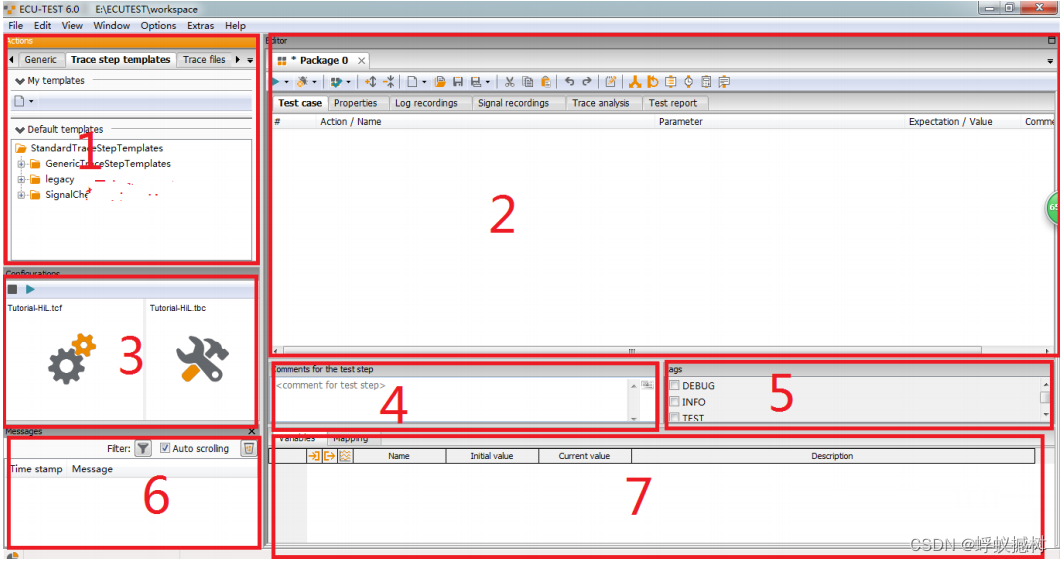

2）软件主界面介绍
1.操作窗口，其主要作用为显示工作目录下的文件，以及在测试流程编辑过程中需要需要用到的逻辑运算等，同时在完成配置之后，可以显示各个映射文件中的变量，可以供用户在测试流程编辑中选择。
2.编辑窗口，在此窗口中编辑测试步骤，显示测试报告等。
3.配置窗口，将配置好的配置文件拖动到此窗口中，启动配置按钮，使得ECU-TEST于其他软件完成连接。
4.注释窗口，在编辑每一个测试步骤时，为了增加其可读性，可以在此窗口中添加注释。
5.标签窗口，
6.信息窗口，在运行测试包时，每一步的运行信息都会在此窗口显示，方便运行出错时排查。
7.变量/映射窗口，编辑测试步骤时，对于一些常用的参数，可以在这个窗口定义。

原文链接：https://blog.csdn.net/wangying202/article/details/125621545

4、如何使用ECU-TEST软件远程调用CANoe
1）两台电脑A和B，A中安装ECU-TEST，B中安装CANoe软件
2）一台电脑，安装ECU-TEST和CANoe

ECU-TEST支持调用其他电脑上安装的测试软件（INCA, CANoe等），是通过Tool-server（安装ECU-TEST时自动安装）插件实现的。
假设，ECU-TEST安装在电脑a上，电脑b中安装的有CANoe（安装ECU-TEST，主要是为了安装Tool-server插件）。

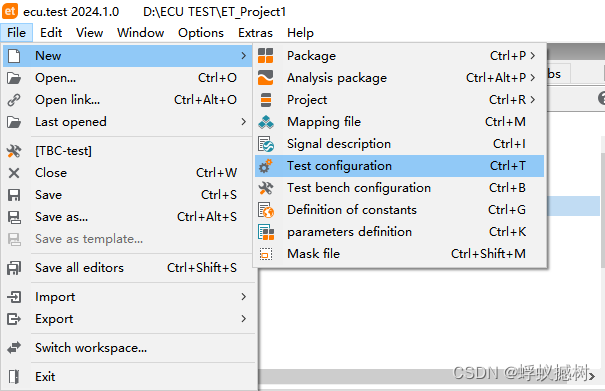

1.在电脑a上插上ECU-TEST dongle，打开ECU-TEST软件，新建TBC文件。

2.创建新tool host
右键-Creat new tool host

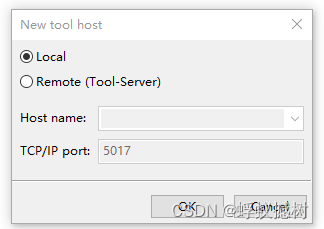

a)首先选择Local；创建之后可以进行配置

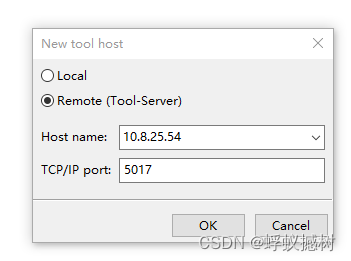

b）选择Remote；在host name的地方输入电脑b的ip地址，然后配置CANoe的相关配置；

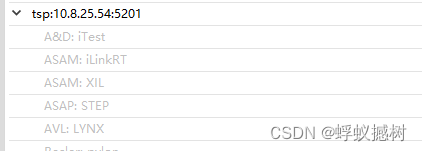

c）配置成功；在tools and ports可以看到一个local和一个tsp网络连接

访问电脑b中的CANoe工程，需要进行配置

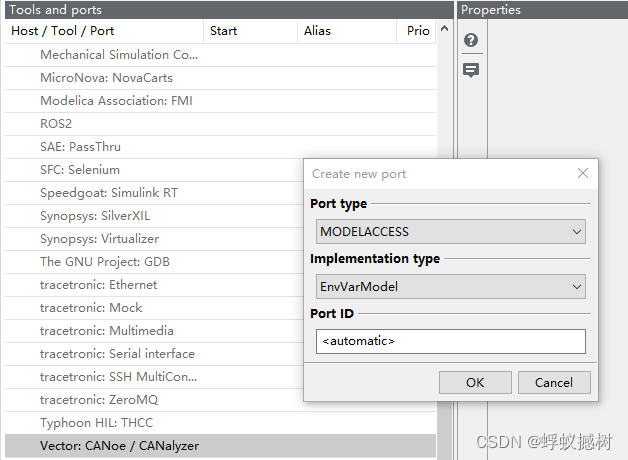

在列表下的CANoe中右击new port，port的类型有两种：BUS和MODEL，BUS可以添加总线报文，MODEL可以添加系统变量等。

d）配置失败
1）提示某个端口不存在，比如默认5017端口；
在电脑b中查看端口是否被占用，打开tool-server软件，提示端口已经使用
修改端口号，在电脑b中，右键tool-server软件，属性-快捷方式-后面加入后缀 -p 新端口号
如果端口可用，则ecu.test tool-server显示连接成功，Listening on port 新端口号
2）如果电脑a进行remote连接时报错，提示connection to tool-server(tsp：IP+端口号)失败
修改电脑a的IP地址，保证和电脑b在一个网关内；

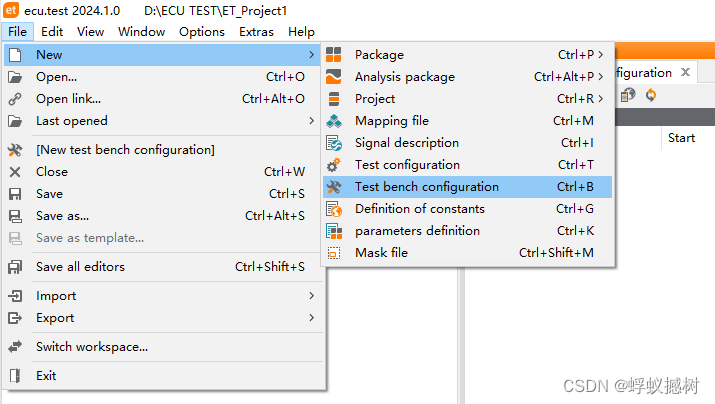

3、创建TCB，进行配置

5、使用配置
激活配置好的TBC和TCF，即可完成ECU-TEST与CANoe的连接。
Action窗口会新出现两个tab，Model access 和Bus access，可以访问CANoe的资源。

使用配置要进行TBC和TCF配置，配置之后即可在ECU中调用或操作CANoe工程。
