ECU-TEST是由德国德累斯顿的TraceTronic公司开发的一款用于嵌入式系统测试验证的软件工具，它支持MIL、SIL、HIL、实车等测试的测试用例编辑、实现、执行以及测试报告的生成。

它通过添加测试步骤配置测试用例，用于验证 ECU 是否按照规格和要求正常工作。测试步骤包括读取和写入 ECU 的编程参数、检查传感器和执行器的状态、测试不同的驱动循环场景等。

以下是ECU-TEST基础使用教程及其自动化测试的相关内容：

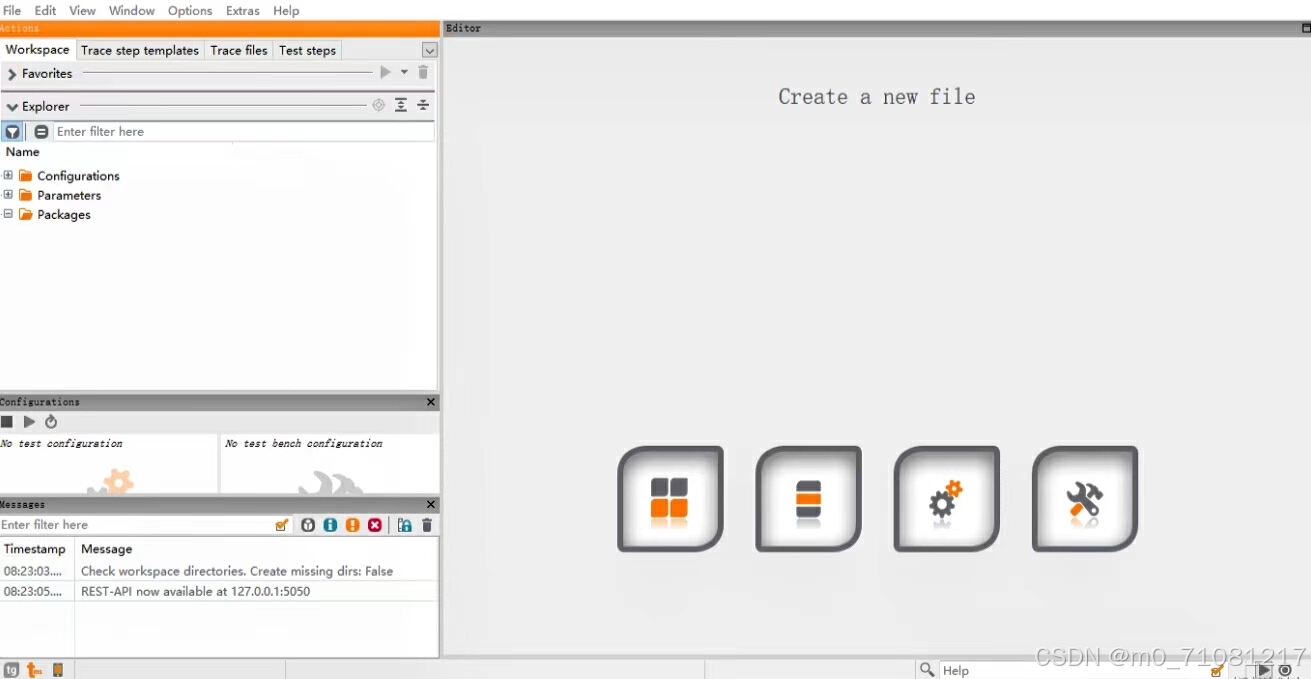

一、主界面

一、ECU-TEST基础使用流程

打开工作空间（Workspace）：
- 选择或创建一个工作空间，工作空间是ECU-TEST用于存储测试用例、测试配置、测试报告等文件的地方。
连接测试环境（TBC/TCF）：
- 在工作空间打开后，您需要配置测试工具连接（TBC）和测试变量描述文件（TCF）。
- TBC配置：通常通过菜单“文件” -> “新建” -> “TBC文件”来创建和编辑TBC文件。TBC文件，负责测试工具连接所需的相关属性的配置。您需要设置测试工具的名称、类型、主机（host）、工具（tool）、端口（port）等
- TCF配置：同样地，通过菜单“文件” -> “新建” -> “TCF文件”来创建和编辑TCF文件。TCF文件，负责测试变量描述文件的选择和配置，以及测试执行相关的设置。您需要选择测试信号描述文件（如.a2l文件）、配置全局变量、测试信号映射等。
- 在连接测试环境之前，需要确保已经正确配置了TBC和TCF文件。
编写自动化测试用例（PKG/PRJ）：
- 创建测试用例包（PKG）：
  - 在工作空间的项目浏览器中，右键点击“测试用例”节点，选择“新建” -> “包”来创建一个新的测试用例包。
- 创建测试用例（PRJ）：
  - 在测试用例包下，右键点击空白处，选择“新建” -> “项目”来创建一个新的测试用例。
- 编辑测试用例：
  - 双击测试用例项目，打开测试用例编辑器。
  - 在测试用例编辑器中，您可以添加测试步骤、测试条件、预期结果等。
  - 使用ECU-TEST提供的测试步骤库（如发送信号、接收信号、等待时间、判断条件等）来构建测试用例。
执行测试用例：
- 连接测试工具：
  - 在测试用例执行之前，确保已经正确配置了TBC文件，并成功连接了测试工具。
- 设置测试执行选项：
  - 在TCF文件中，您可以设置测试执行的全局选项，如测试人员名字、测试电脑、全局映射文件等。
- 执行测试用例：
  - 在测试用例编辑器中，点击工具栏上的“执行”按钮，或者右键点击测试用例项目，选择“执行”来启动测试执行。
  - ECU-TEST将按照测试用例中的步骤进行测试，并记录测试结果。
查看测试结果：
- 测试概览：
  - 测试执行完成后，您可以在ECU-TEST的测试概览窗口中查看测试的总体情况，包括测试是否通过、测试耗时等信息。
- 测试步骤详情：
  - 双击测试概览中的测试步骤，可以查看该步骤的详细信息和测试结果。
- 测试数据记录：
  - 在测试用例编辑器中，您可以查看测试过程中记录的数据，包括发送的信号、接收的信号、判断条件的结果等。
生成测试报告：

配置测试报告：

在TCF文件中，您可以设置测试报告的输出格式和包含的信息。

成测试报告：

测试执行完成后，您可以通过菜单“文件” -> “生成报告”来生成测试报告，可以生成HTML格式，EXCEL格式，TRF格式等。用户可以根据测试需求、数据处理需求以及报告分享需求等因素来选择合适的报告格式

生成的测试报告通常包括测试概览、测试步骤详情、测试结果、测试数据记录等信息。

二、ECU-TEST自动化测试配置

工具配置：
- 在TBC文件中配置测试工具，包括选择需要连接的测试工具、设置工具的启动方式、配置工具的端口等。
- 确保测试工具已经正确安装并连接到计算机上。
测试变量配置：
- 在TCF文件中配置测试变量，包括选择测试信号描述文件、配置测试信号的映射关系等。
- 测试信号描述文件通常包括模型信号、故障仿真信号、标定/测量信号、诊断描述文件等。
测试执行设置：
- 在TCF文件中设置测试执行相关的选项，包括测试电脑、全局映射文件、测试报告的输出格式等。
- 还可以设置错误处理方法、测试信号复位方式等全局执行方式。
测试用例编写：
- 在测试用例编辑器中编写测试用例时，可以使用ECU-TEST提供的测试步骤和测试条件来构建测试用例。
- 测试用例可以包括多个测试步骤，每个测试步骤可以包含多个测试操作，如发送信号、接收信号、判断条件等。
