[Matlab]椭圆滤波器设计：低通、高通、带通和带阻（4）

[Matlab]椭圆滤波器设计：低通、高通、带通和带阻-------（4）

​ 椭圆滤波器（Elliptic filter）又称考尔滤波器（Cauer filter），是在通带和阻带等波纹的一种滤波器。椭圆滤波器相比其他类型的滤波器，在阶数相同的条件下有着最小的通带和阻带波动。它在通带和阻带的波动相同，这一点区别于在通带和阻带都平坦的巴特沃斯滤波器，以及通带平坦、阻带等波纹或是阻带平坦、通带等波纹的切比雪夫滤波器。

椭圆滤波器特点：

​ 从传递函数来看，巴特沃斯和切比雪夫滤波器的传输函数都是一个常数除以一个多项式, 为全极点网络, 仅在无限大阻带处衰减为无限大. 而椭圆函数滤波器在有限频率上既有零点又有极点。极零点在通带内产生等波纹, 阻带内的有限传输零点减少了过渡区, 可获得极为陡峭的衰减曲线。也就是说在阶数相同的条件下,椭圆滤波器相比于其他类型的滤波器，能获得更窄的过渡带宽和较小的阻带波动, 就这点而言, 椭圆滤波器是最优的。它陡峭的过渡带特性是用通带和阻带的起伏为代价来换取的，并且在通带和阻带的波动相同，这一点区别于在通带和阻带都平坦的巴特沃斯滤波器，以及通带平坦、阻带等波纹或是阻带平坦、通带等波纹的切比雪夫滤波器。

• 椭圆低通滤波器是一种零、极点型滤波器，它在有限频率范围内存在传输零点和极点。

• 椭圆低通滤波器的通带和阻带都具有等波纹特性，因此通带，阻带逼近特性良好。

• 对于同样的性能要求，它比前两种滤波器所需用的阶数都低，而且它的过渡带比较窄。

但是椭圆滤波器传输函数是一种较复杂的逼近函数,利用传统的设计方法进行电路网络综合要进行繁琐的计算, 还要根据计算结果进行查表, 整个设计， 调整都十分困难和繁琐。而用MATLAB设计椭圆滤波器可以大大简化设计过程。

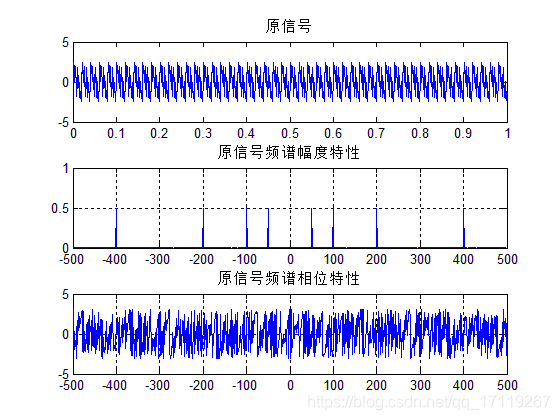

原始信号设定：

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%  EllipticFilter.m
%  椭圆滤波器的设计
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

clear;
close all;
clc;

fs = 1000; %Hz 采样频率
Ts = 1/fs;
N  = 1000; %序列长度
t = (0:N-1)*Ts;
delta_f = 1*fs/N;
f1 = 50;
f2 = 100;
f3 = 200;
f4 = 400;
x1 = 2*0.5*sin(2*pi*f1*t);
x2 = 2*0.5*sin(2*pi*f2*t);
x3 = 2*0.5*sin(2*pi*f3*t);
x4 = 2*0.5*sin(2*pi*f4*t);
x = x1 + x2 + x3 + x4; %待处理信号由四个分量组成

X = fftshift(abs(fft(x)))/N;
X_angle = fftshift(angle(fft(x)));
f = (-N/2:N/2-1)*delta_f;

figure(1);
subplot(3,1,1);
plot(t,x);
title('原信号');
subplot(3,1,2);
plot(f,X);
grid on;
title('原信号频谱幅度特性');
subplot(3,1,3);
plot(f,X_angle);
title('原信号频谱相位特性');
grid on;

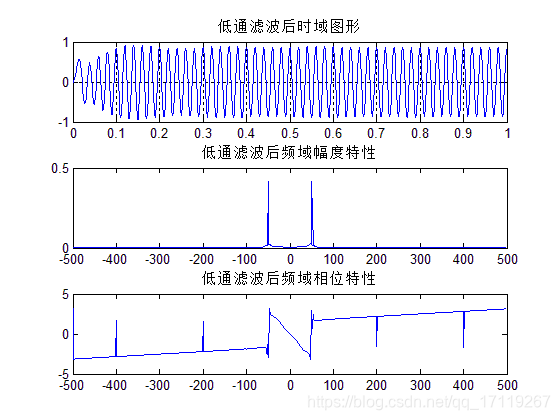

低通滤波器：

%设计一个椭圆滤波器低通滤波器,要求把50Hz的频率分量保留,其他分量滤掉
wp = 55/(fs/2);  %通带截止频率,取50~100中间的值,并对其归一化
ws = 60/(fs/2);  %阻带截止频率,取50~100中间的值,并对其归一化
alpha_p = 3; %通带允许最大衰减为 db
alpha_s = 40;%阻带允许最小衰减为 db
%获取阶数和截止频率
[ N1 wc1 ] = ellipord( wp , ws , alpha_p , alpha_s);
%获得转移函数系数
[ b a ] = ellip(N1,alpha_p,alpha_s,wc1,'low');
%滤波
filter_lp_s = filter(b,a,x);
X_lp_s = fftshift(abs(fft(filter_lp_s)))/N;
X_lp_s_angle = fftshift(angle(fft(filter_lp_s)));
figure(2);
freqz(b,a); %滤波器频谱特性
figure(3);
subplot(3,1,1);
plot(t,filter_lp_s);
grid on;
title('低通滤波后时域图形');
subplot(3,1,2);
plot(f,X_lp_s);
title('低通滤波后频域幅度特性');
subplot(3,1,3);
plot(f,X_lp_s_angle);
title('低通滤波后频域相位特性');

高通滤波器：

%设计一个高通滤波器,要求把400Hz的频率分量保留,其他分量滤掉
wp = 350/(fs/2);  %通带截止频率,取200~400中间的值,并对其归一化
ws = 380/(fs/2);  %阻带截止频率,取200~400中间的值,并对其归一化
alpha_p = 3; %通带允许最大衰减为  db
alpha_s = 40;%阻带允许最小衰减为  db
%获取阶数和截止频率
[ N2 wc2 ] = ellipord( wp , ws , alpha_p , alpha_s);
%获得转移函数系数
[ b a ] = ellip(N2,alpha_p,alpha_s,wc2,'high');
%滤波
filter_hp_s = filter(b,a,x);
X_hp_s = fftshift(abs(fft(filter_hp_s)))/N;
X_hp_s_angle = fftshift(angle(fft(filter_hp_s)));
figure(4);
freqz(b,a); %滤波器频谱特性
figure(5);
subplot(3,1,1);
plot(t,filter_hp_s);
grid on;
title('高通滤波后时域图形');
subplot(3,1,2);
plot(f,X_hp_s);
title('高通滤波后频域幅度特性');
subplot(3,1,3);
plot(f,X_hp_s_angle);
title('高通滤波后频域相位特性');


带通滤波器：

%设计一个带通滤波器,要求把50Hz和400Hz的频率分量滤掉,其他分量保留
wp = [65 385 ] / (fs/2);  %通带截止频率,50~100、200~400中间各取一个值,并对其归一化
ws = [75 375 ] / (fs/2);  %阻带截止频率,50~100、200~400中间各取一个值,并对其归一化
alpha_p = 3; %通带允许最大衰减为  db
alpha_s = 40;%阻带允许最小衰减为  db
%获取阶数和截止频率
[ N3 wn ] = ellipord( wp , ws , alpha_p , alpha_s);
%获得转移函数系数
[ b a ] = ellip(N3,alpha_p,alpha_s,wn,'bandpass');
%滤波
filter_bp_s = filter(b,a,x);
X_bp_s = fftshift(abs(fft(filter_bp_s)))/N;
X_bp_s_angle = fftshift(angle(fft(filter_bp_s)));
figure(6);
freqz(b,a); %滤波器频谱特性
figure(7);
subplot(3,1,1);
plot(t,filter_bp_s);
grid on;
title('带通滤波后时域图形');
subplot(3,1,2);
plot(f,X_bp_s);
title('带通滤波后频域幅度特性');
subplot(3,1,3);
plot(f,X_bp_s_angle);
title('带通滤波后频域相位特性');

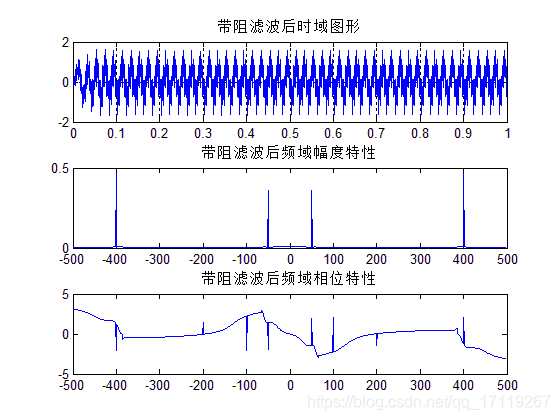

带阻滤波器：

%设计一个带阻滤波器,要求把50Hz和400Hz的频率分量保留,其他分量滤掉
wp = [65 385 ] / (fs/2);  %通带截止频率?,50~100、200~400中间各取一个值,并对其归一化
ws = [75 375 ] / (fs/2);  %阻带截止频率?,50~100、200~400中间各取一个值,并对其归一化
alpha_p = 3; %通带允许最大衰减为  db
alpha_s = 40;%阻带允许最小衰减为  db
%获取阶数和截止频率
[ N4 wn ] = ellipord( wp , ws , alpha_p , alpha_s);
%获得转移函数系数
[ b a ] = ellip(N4,alpha_p,alpha_s,wn,'stop');
%滤波
filter_bs_s = filter(b,a,x);
X_bs_s = fftshift(abs(fft(filter_bs_s)))/N;
X_bs_s_angle = fftshift(angle(fft(filter_bs_s)));
figure(8);
freqz(b,a); %滤波器频谱特性
figure(9);
subplot(3,1,1);
plot(t,filter_bs_s);
grid on;
title('带阻滤波后时域图形');
subplot(3,1,2);
plot(f,X_bs_s);
title('带阻滤波后频域幅度特性');
subplot(3,1,3);
plot(f,X_bs_s_angle);
title('带阻滤波后频域相位特性');
