TEF1001 FPGA板卡使用指南

        TEF1001板卡是Trenz公司的一种商用板卡，拥有着可配置的时钟管理系统，可配置的电源系统，板卡还自带了PCIE接口以及DDR3(with ecc)接口，同时板卡还可通过FMC进行扩展其他功能。

        其复杂的功能注定了对初次使用者非常的不用好，因此为了提高初次使用者对该板卡的使用效率，特意写了笔者对该板卡的使用经验，使得后来者快速上手。

一、系统的上电

        该系统可直接接入主机电源的6pin接口的电源，但由于FPGA芯片没有散热器，需要注意上电后板卡的温度。

二、DDR3的使用

      该板卡支持72bit的SODIMM,该接口的特点是带有ecc功能。该板卡特别强调了不支持64bit的SODIMM。因此在进行更换DDR3时需注意SODIMM的数据位宽。

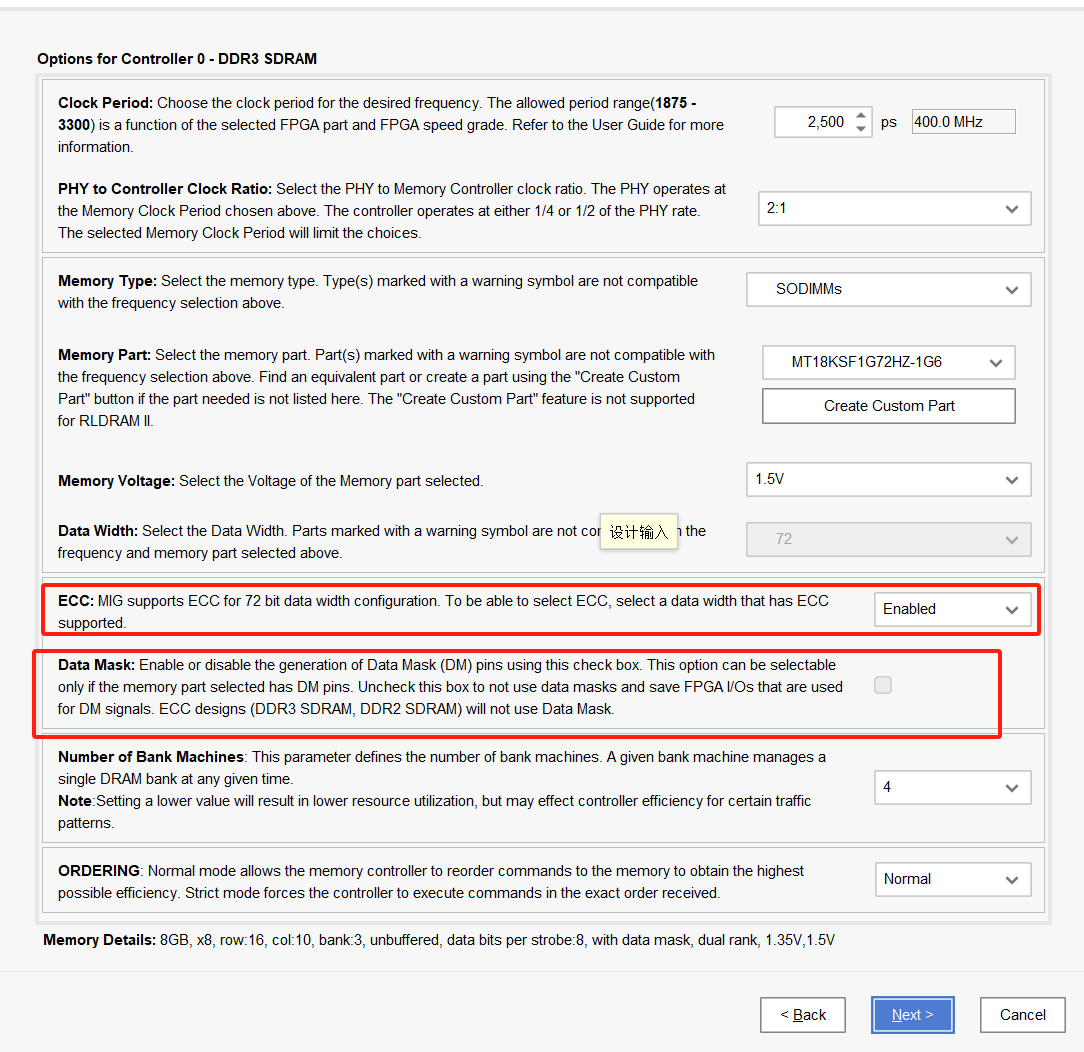

     72bit的SODIMM在进行使用时，仅可在native接口上不使用ecc功能同时启用data mask功能，其他功能与无ECC功能的DDR3相同。当需要使用AXI4接口时，必须启用ecc功能，且失能data mask功能。需注意，当使用ecc功能时，MIG核并不会使用DDR3的DM数据线，但不意味着不对DM数据线进行控制，DM需置为0.

在使用ECC功能时，由于mig核不使用DM信号线，常需要用户为DDR3的DM信号建立约束，如下图所示。

set_property PACKAGE_PIN W16 [get_ports {ddr3_dm[4]}]
