目录

运行Linux需要UART串口通信模块，Timer定时器模块，ETH网络通信模块，还添加了GPIO模块用来指示程序运行状态，同时程序需要从SPI中加载，所以需添加DSPI模块。
下载工程

1.添加时钟模块

  • 1.添加Clocking Wizard模块。

在这里插入图片描述

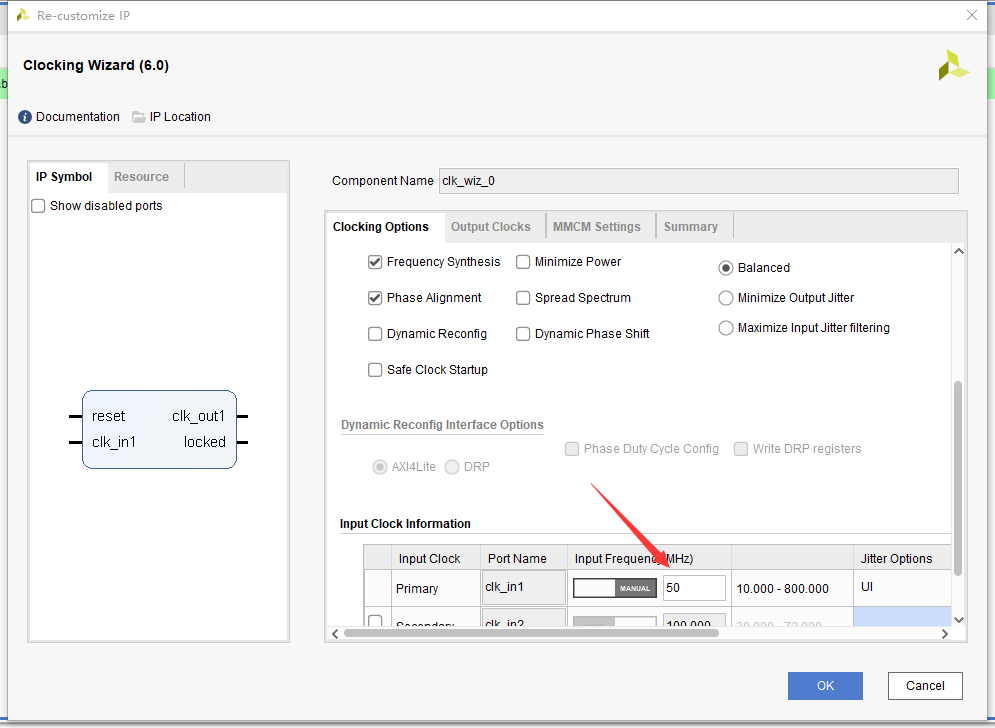

  • 2.配置输入时钟频率为50MHz。

在这里插入图片描述

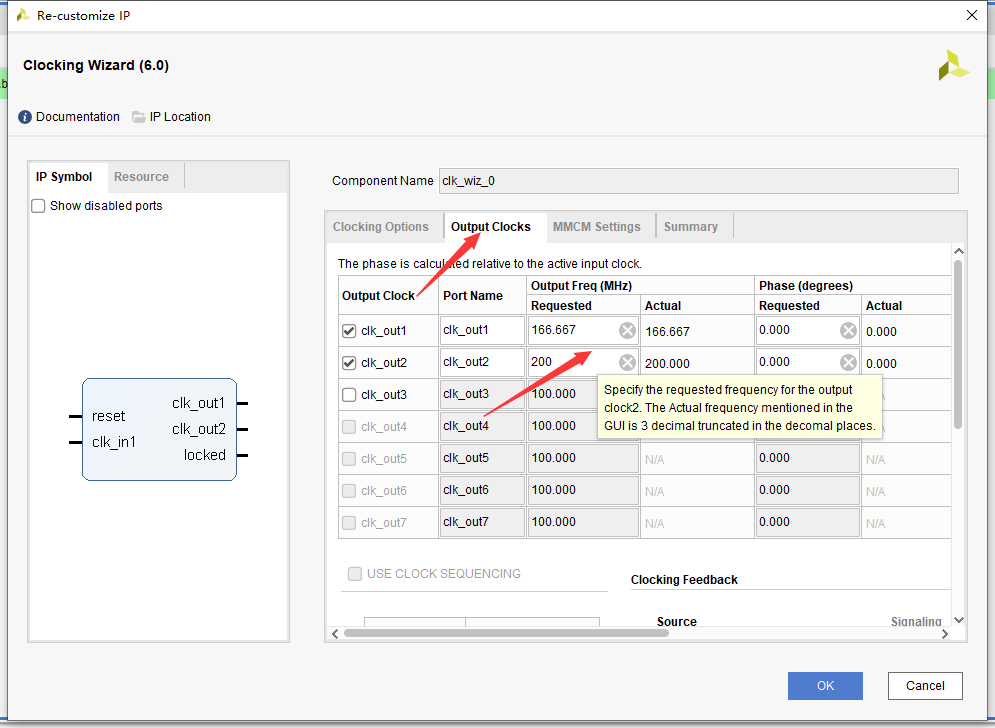

  • 3.配置输出时钟频率。166.667MHz为DDR时钟，200MHz为Mig7模块参考时钟。

在这里插入图片描述

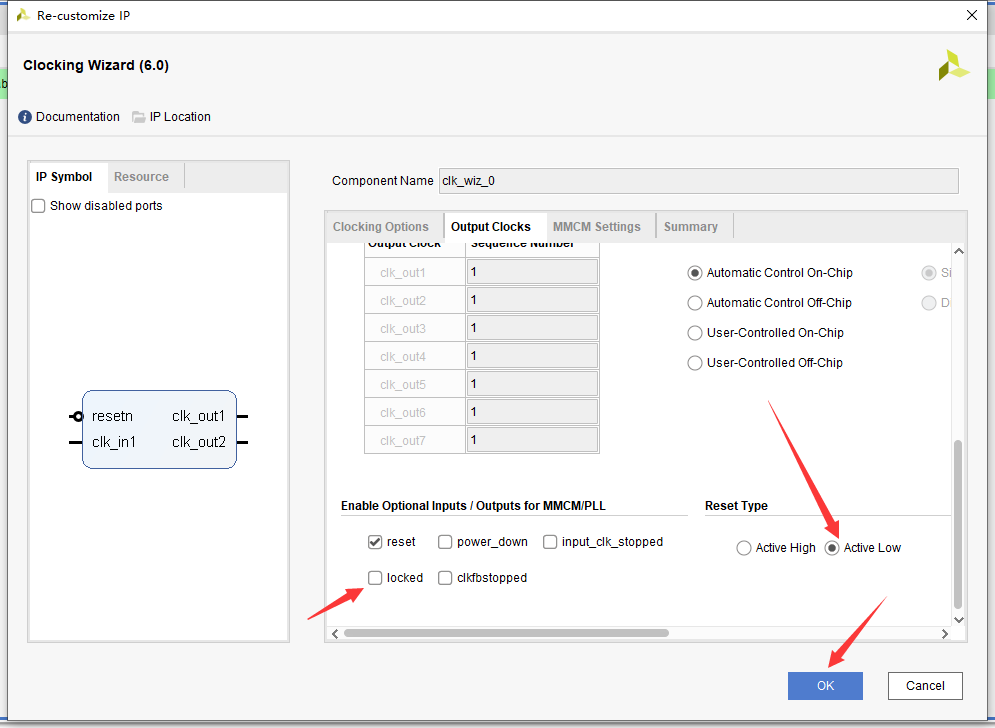

  • 4.设置复位信号低电平有效，取消locked信号，单击OK完成设置。

在这里插入图片描述

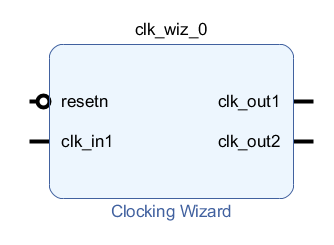

  • 5.设置完成后如下图所示。

在这里插入图片描述

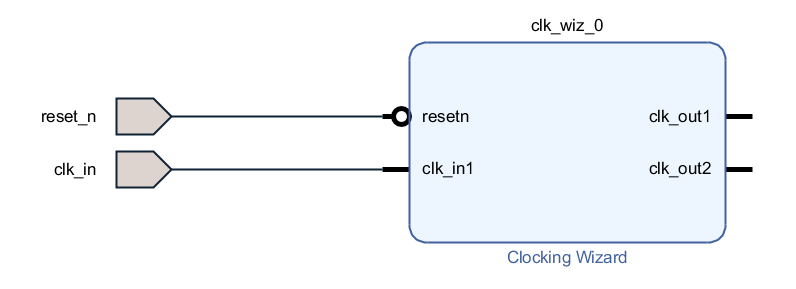

  • 6.创建复位与时钟输入引脚。

在这里插入图片描述

2.添加Mig7 DDR控制器模块

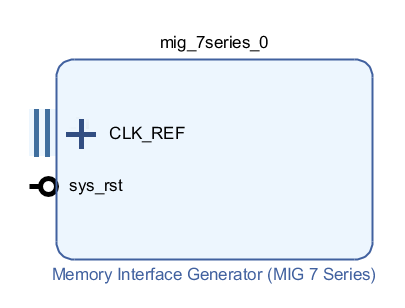

  • 1.添加MIG 7 Series IP核。

在这里插入图片描述

  • 2.打开MIG设置界面

在这里插入图片描述

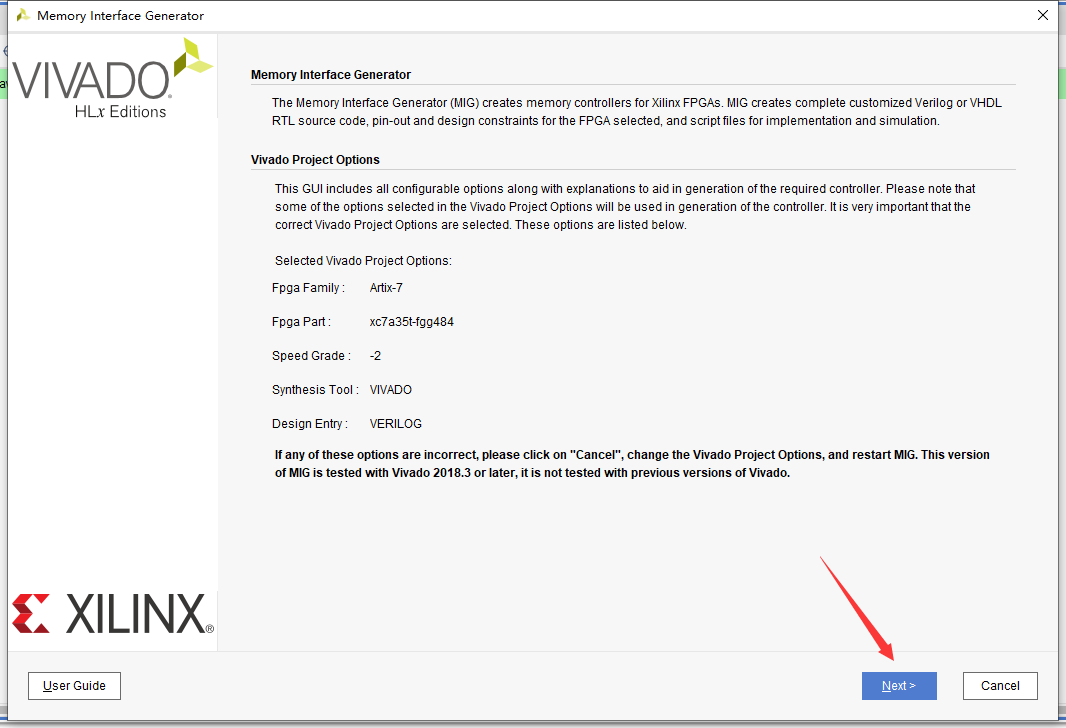

  • 3.单击“next”。

在这里插入图片描述

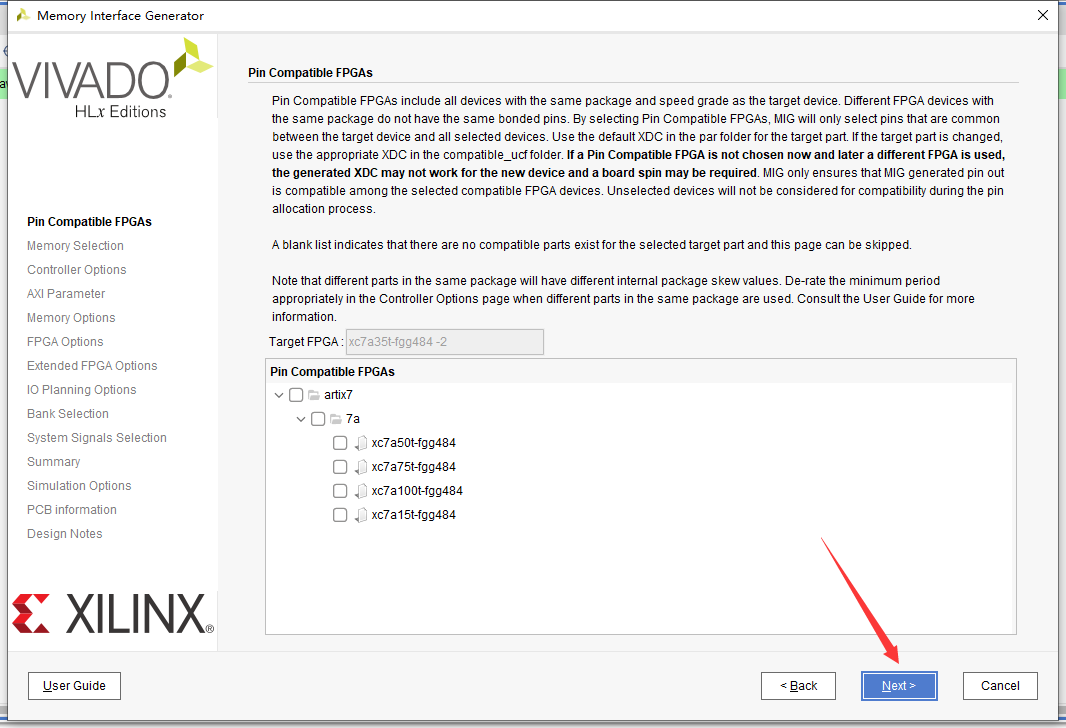

  • 4.兼容设置界面，使用默认设置即可。

在这里插入图片描述

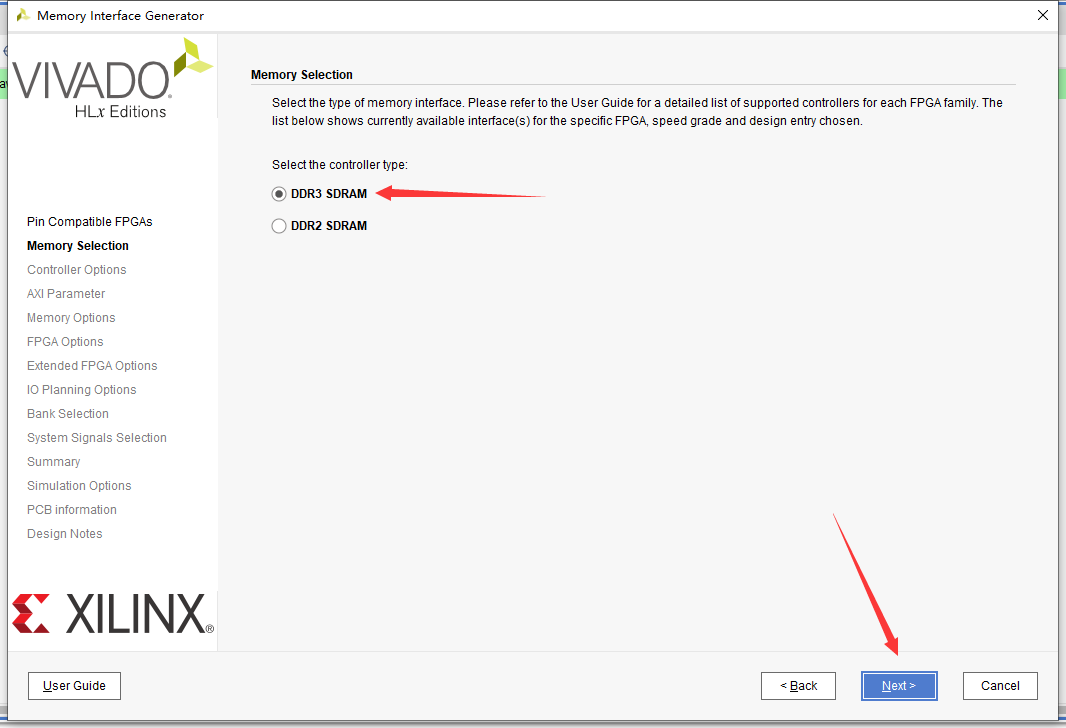

  • 5.选择DDR3。

在这里插入图片描述

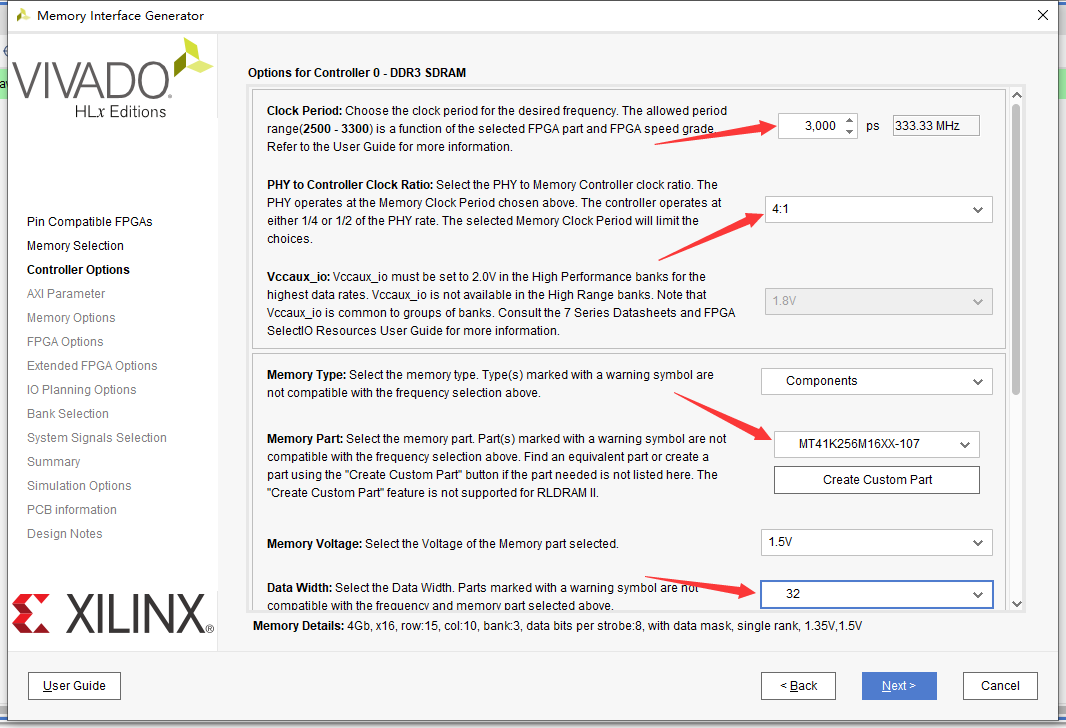

  • 6.按照下图所示进行设置。

在这里插入图片描述

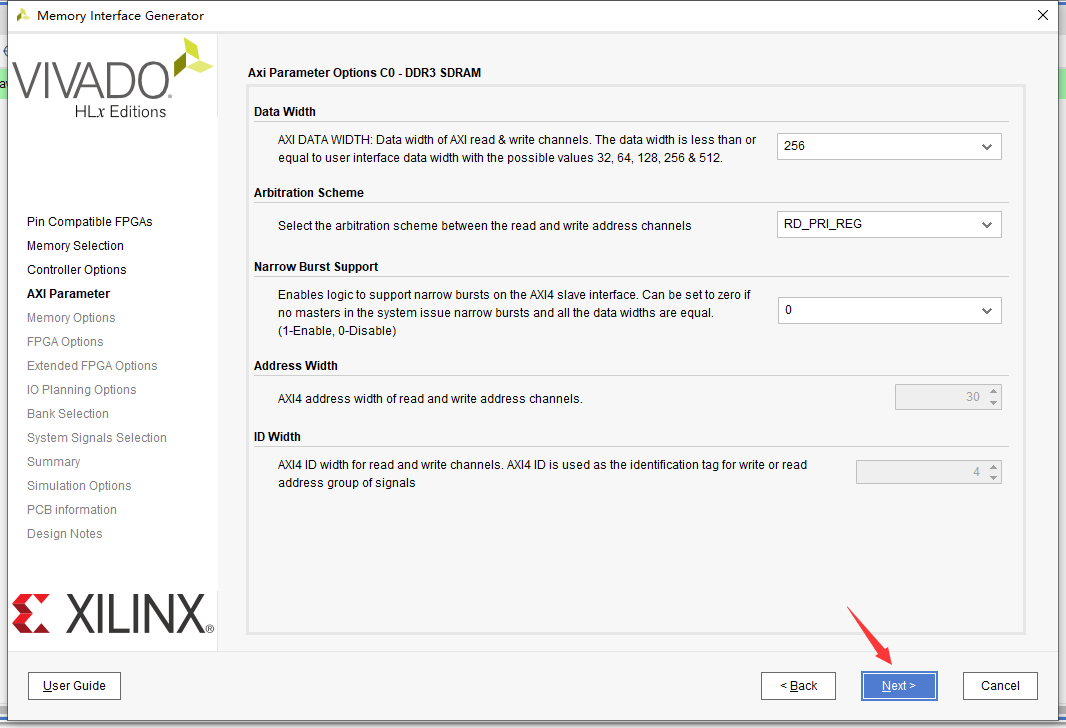

  • 7.使用默认设置。

在这里插入图片描述

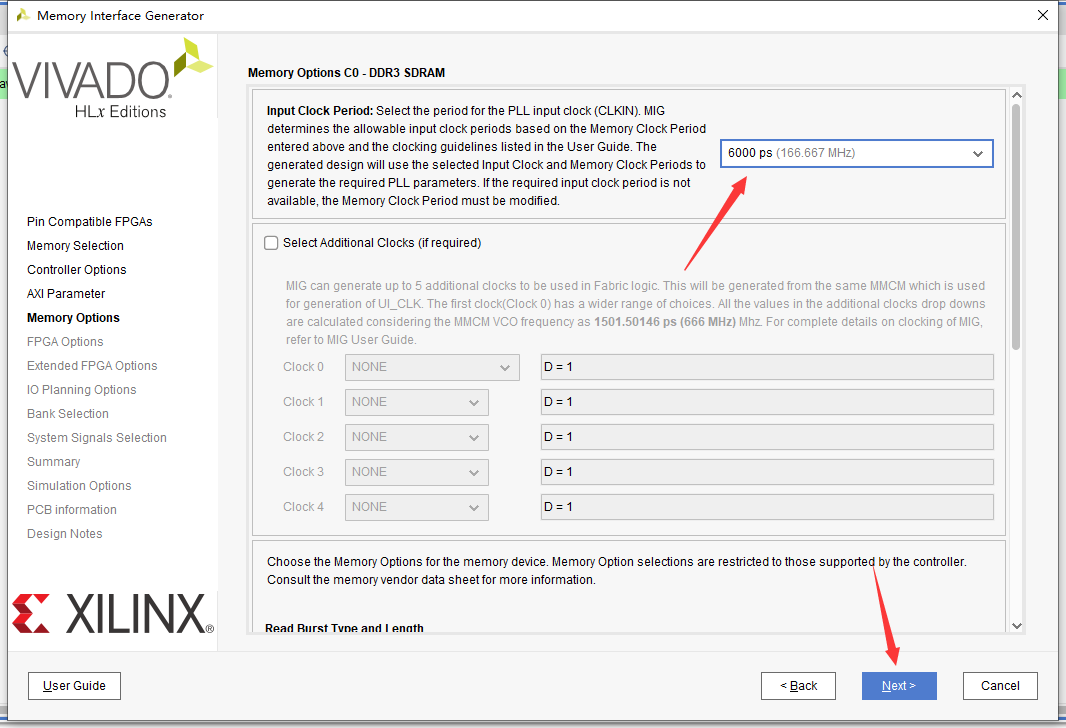

  • 8.选择输入时钟频率为166.667MHz，及使用Clocking Wizard模块clk_ou1的时钟。

在这里插入图片描述

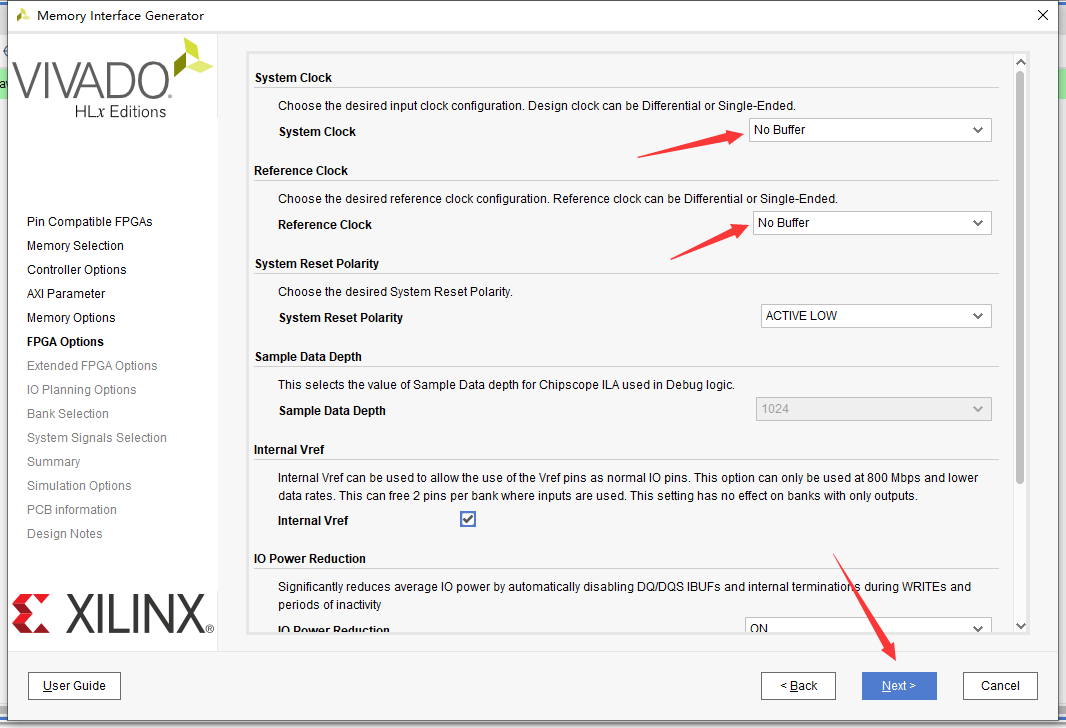

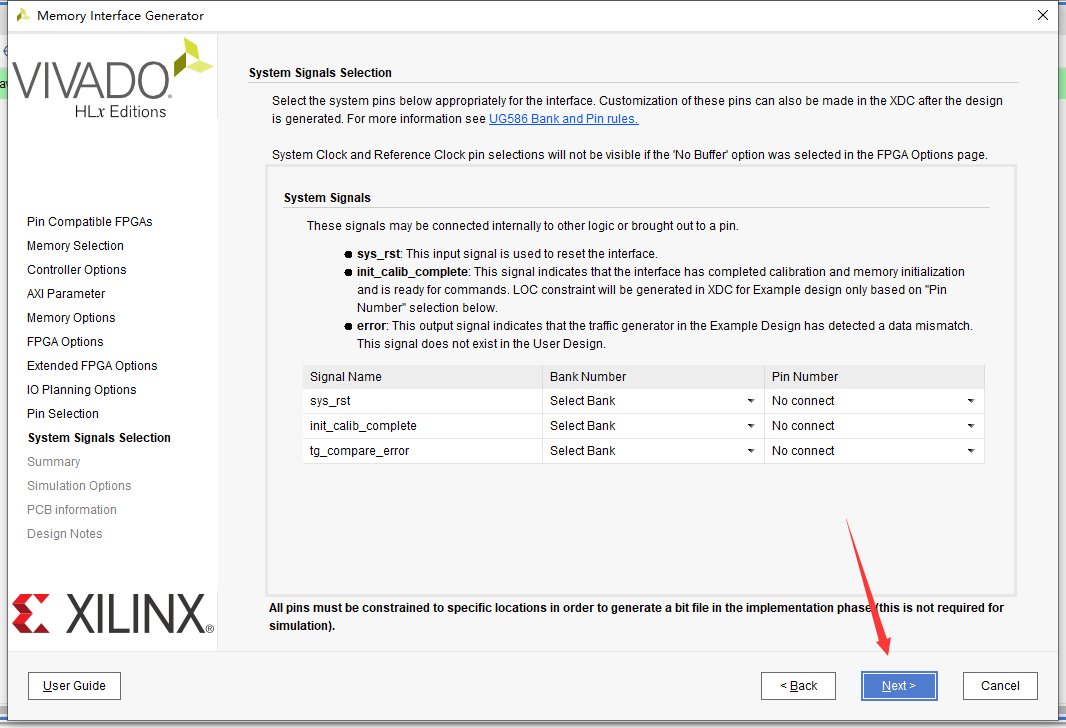

  • 9.系统时钟与参考时钟都为No Buffer模式。

在这里插入图片描述

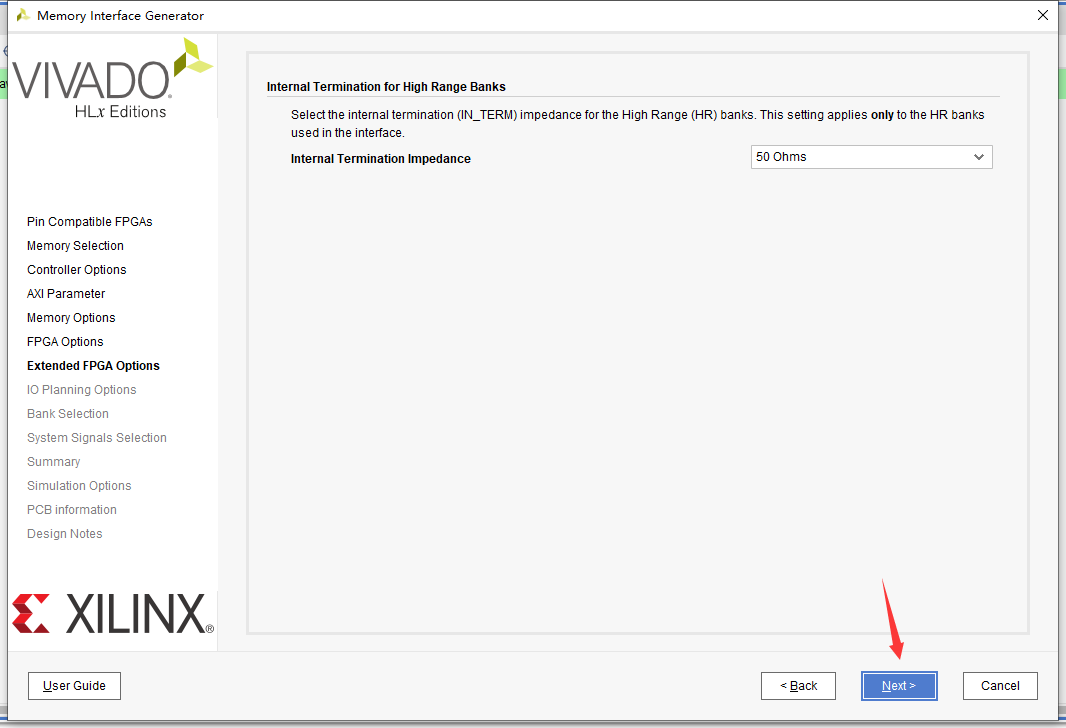

  • 10.使用默认设置。

在这里插入图片描述

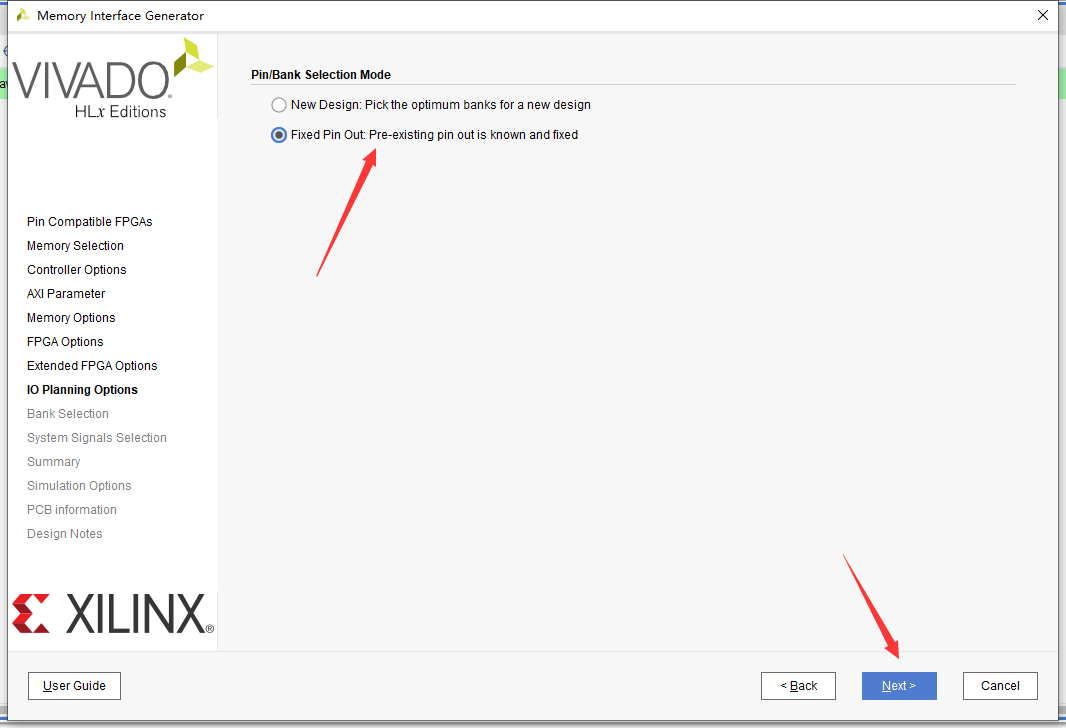

  • 11.选择管脚已固定。

在这里插入图片描述

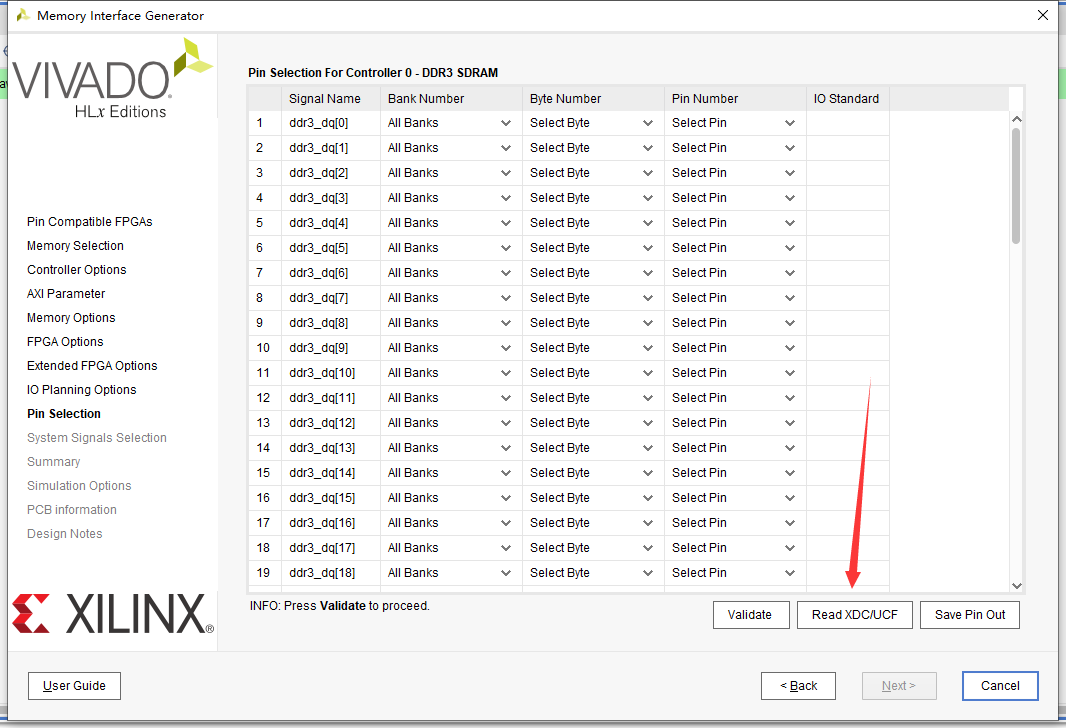

  • 12.进入管脚分配界面，选择导入管脚配置文件，若没有管脚配置文件则需手动为每个信号配置引脚。

在这里插入图片描述

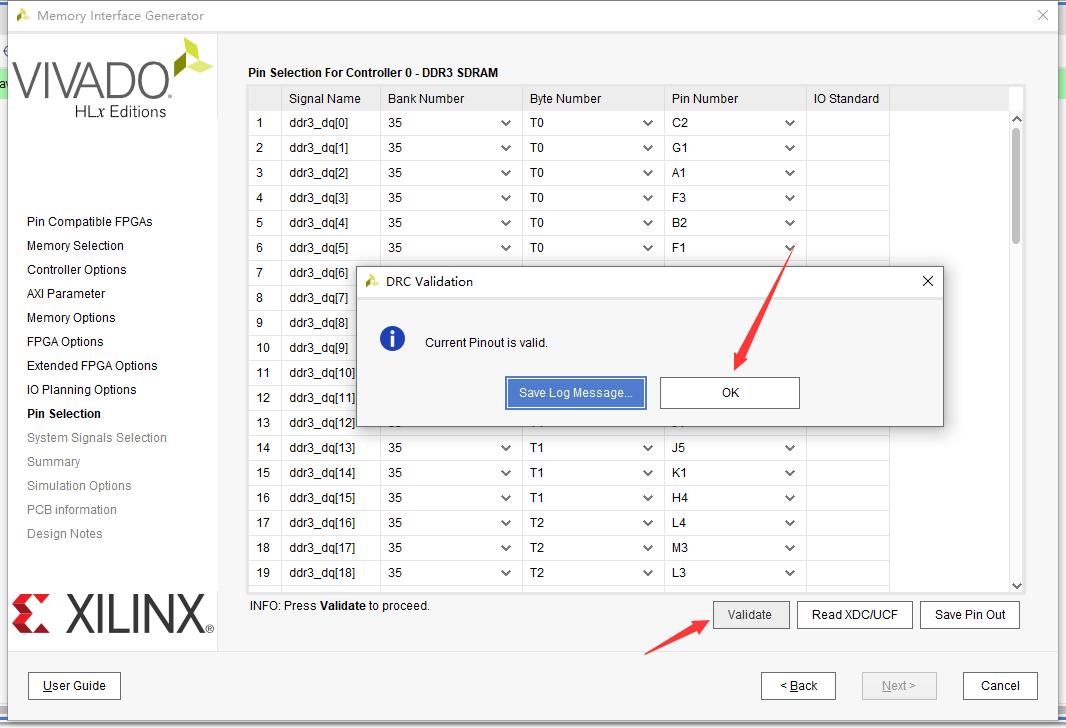

  • 13.引脚配置完成后，单击“Validate”，配置验证通过后单击“OK”。如果引脚为手动分配，可以单击“Save Pin Out”保存配置，已便以后使用。单击“Next”进行下一步。

在这里插入图片描述

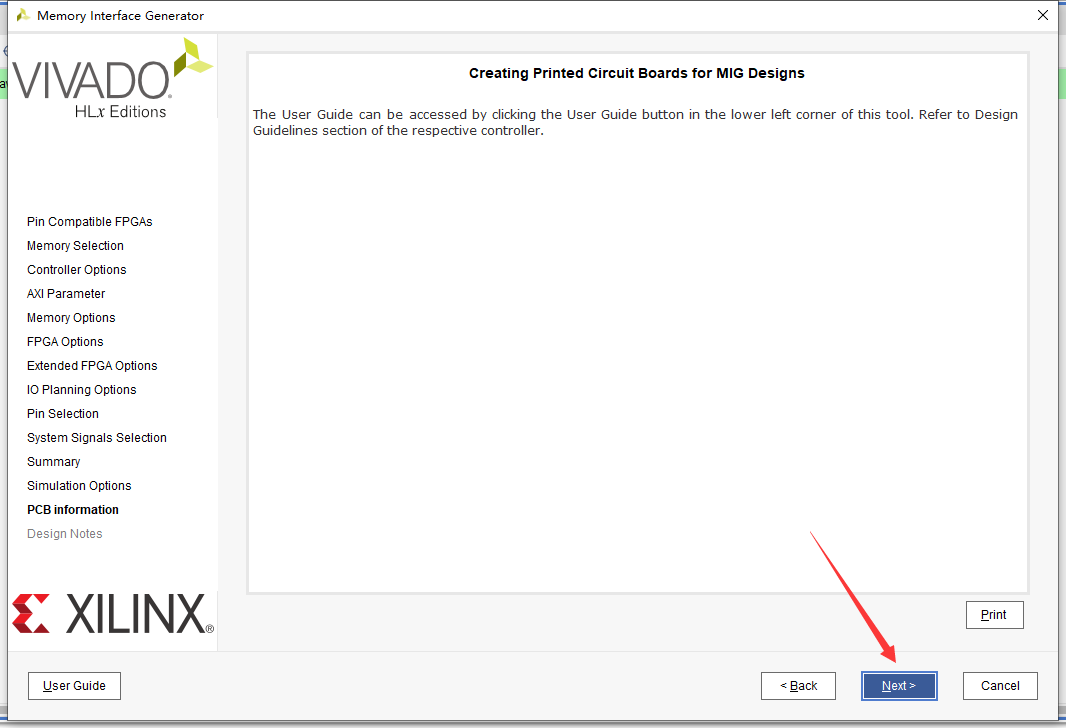

  • 14.单击“Next”进行下一步。

在这里插入图片描述

  • 15.单击“Next”进行下一步。

在这里插入图片描述

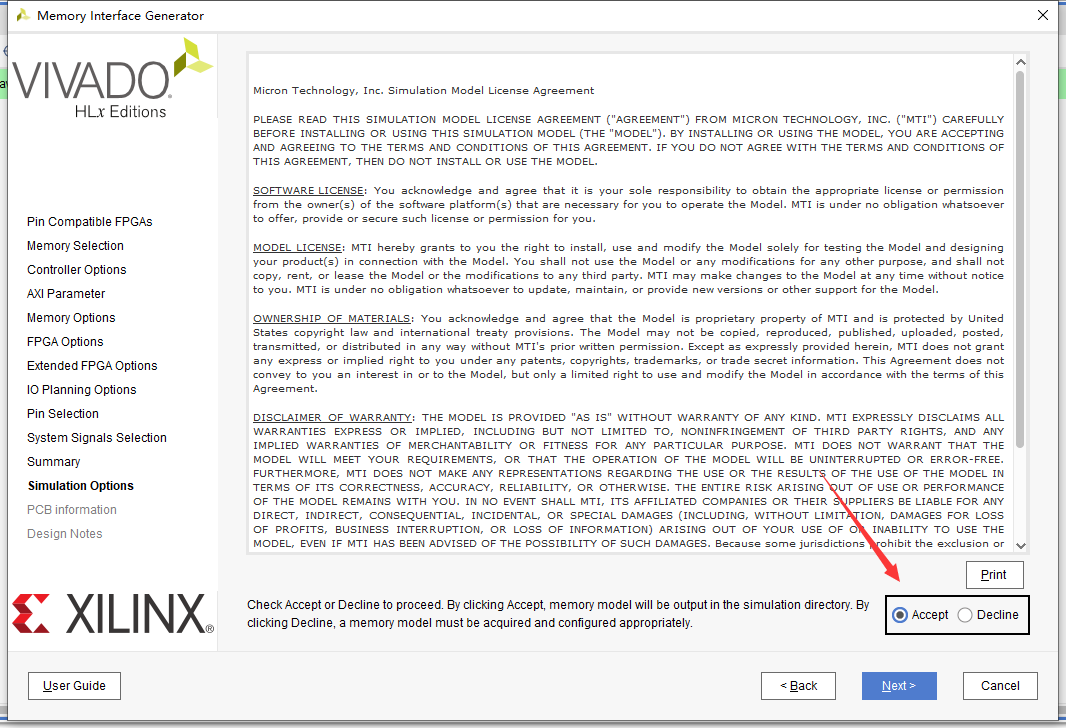

  • 16.选择“Accept”，单击“Next”进行下一步。

在这里插入图片描述

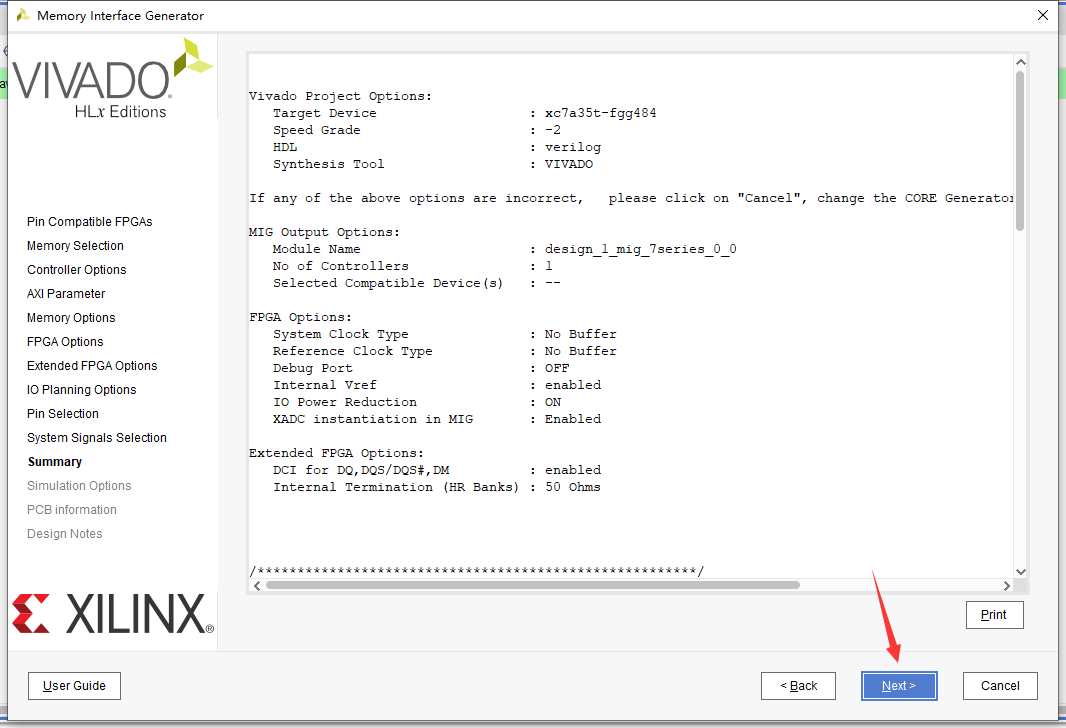

  • 17.单击“Next”进行下一步。

在这里插入图片描述

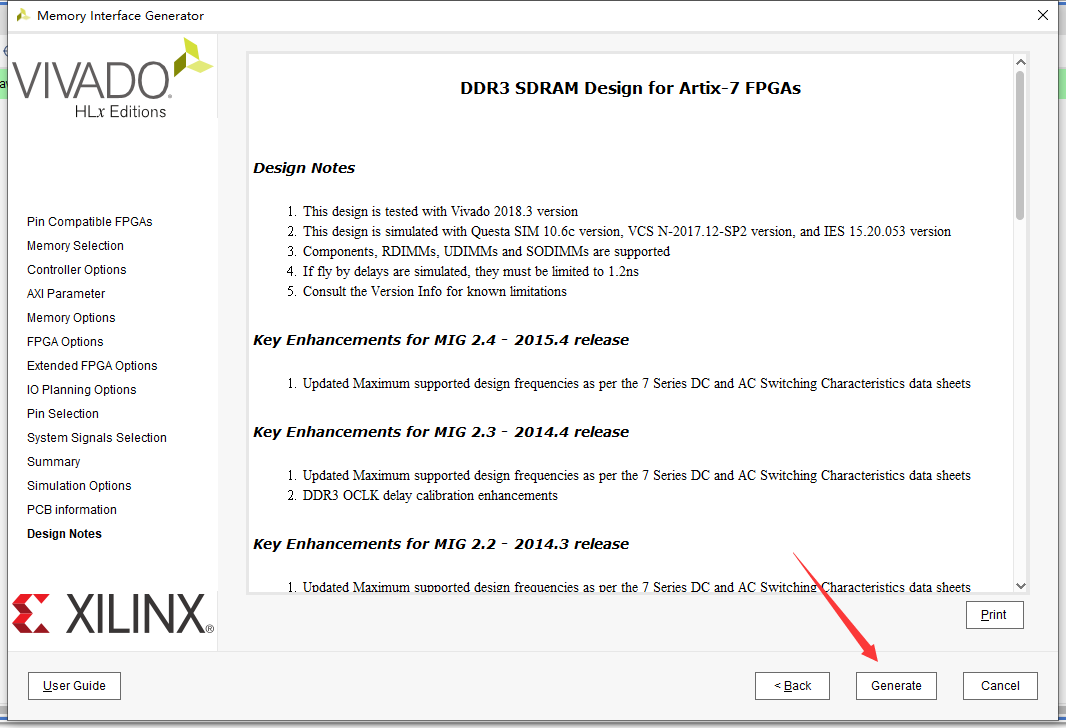

  • 18.单击“Generate”完成设置。

在这里插入图片描述

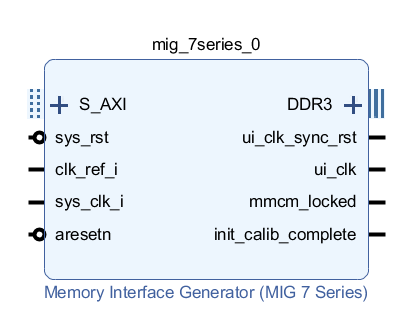

  • 19.完成设置后如下图所示。

在这里插入图片描述

  • 20.将复位与时钟模块按照下图所示进行连接，并引出DDR3引脚。

在这里插入图片描述

3.添加Microblaze

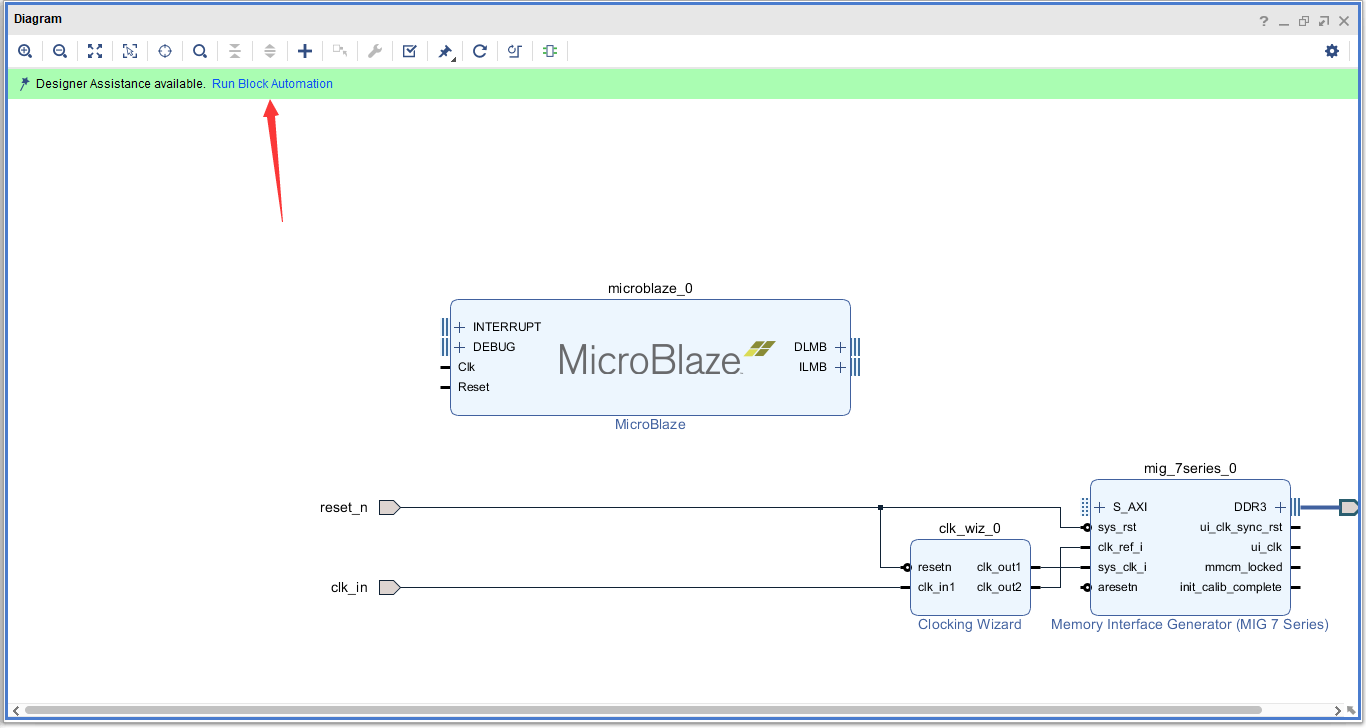

  • 1.添加Microblaze并单击“Run Block Automation”。

在这里插入图片描述

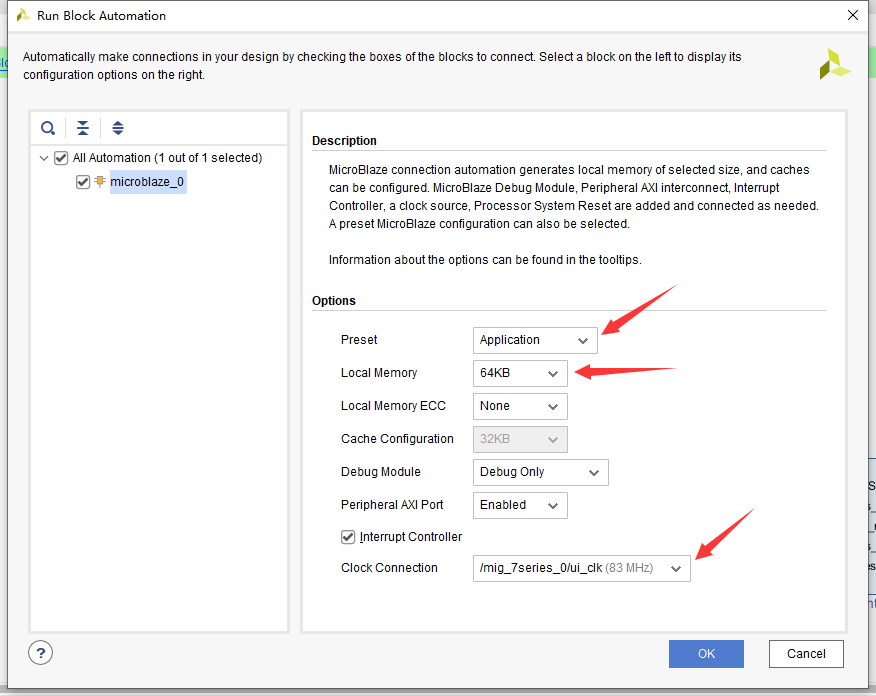

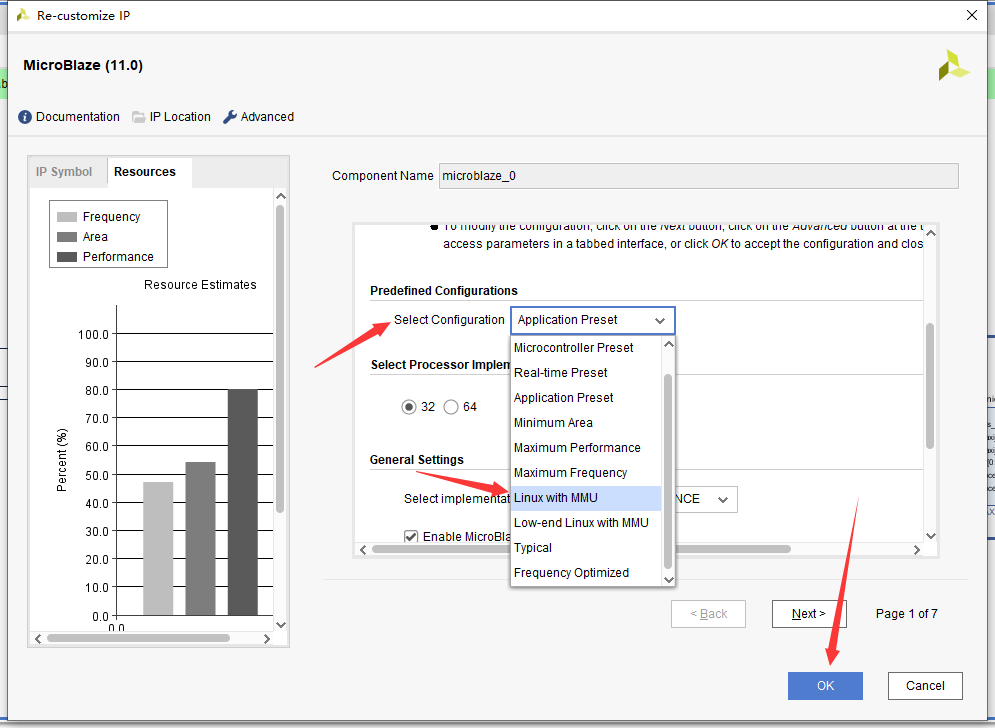

  • 2.按照下图所示进行设置，单击“OK”完成配置。

在这里插入图片描述

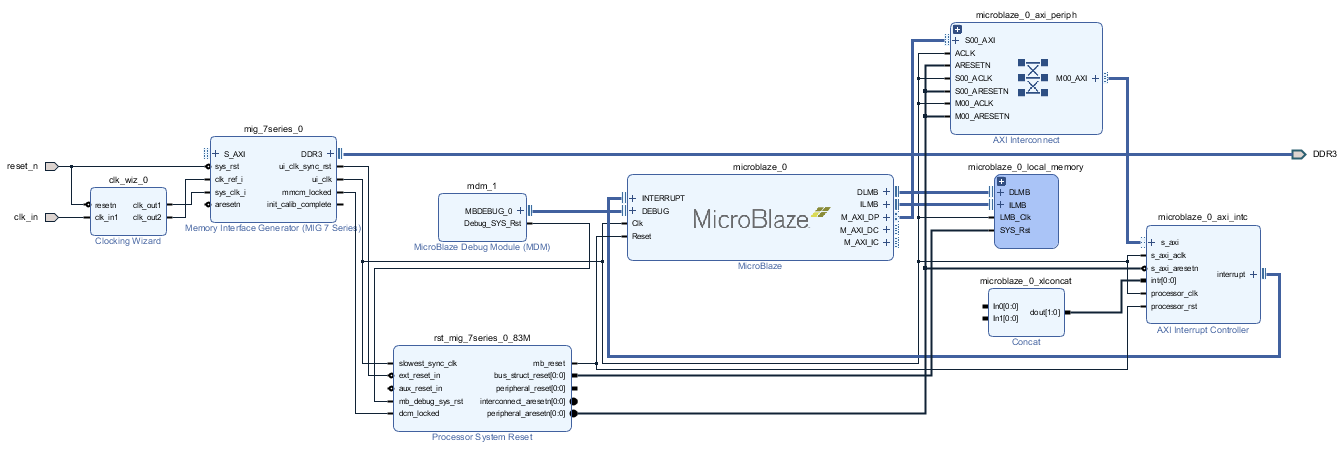

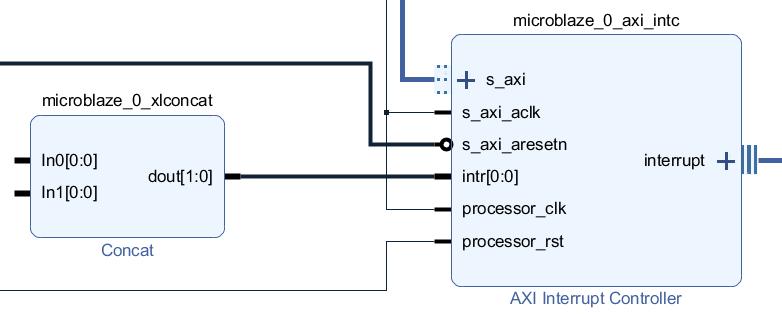

  • 3.配置完成后如下图所示。

在这里插入图片描述

  • 4.按照下图所示进行设置，单击“OK”完成配置。

在这里插入图片描述

4.添加AXI Timer

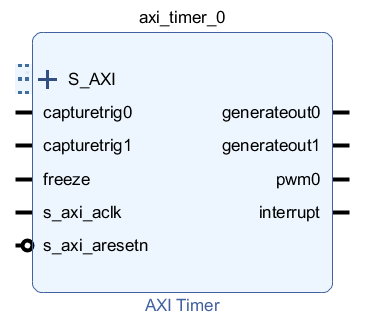

  • 添加AXI Timer定时器模块。

在这里插入图片描述

5.添加AXI Uartlite

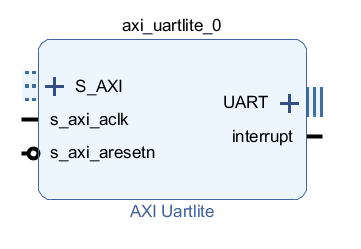

  • 1.添加AXI Uartlite串口通信模块。

在这里插入图片描述

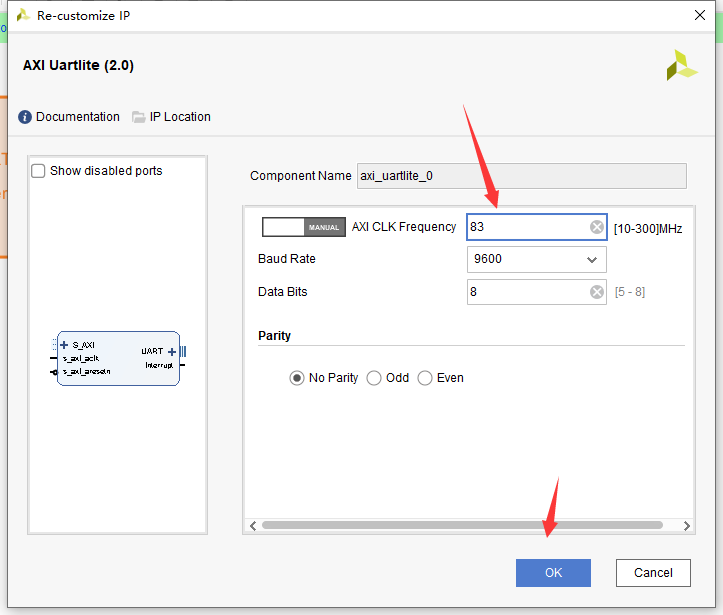

  • 2.双击该模块，打开设置界面。设置时钟频率为83MHz，单击“OK”完成设置。

在这里插入图片描述

6.添加AXI GPIO

  • 1.添加AXI GPIO模块。

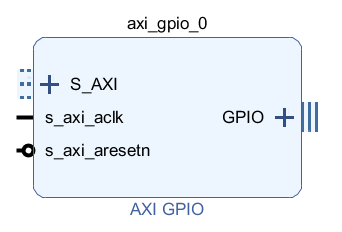

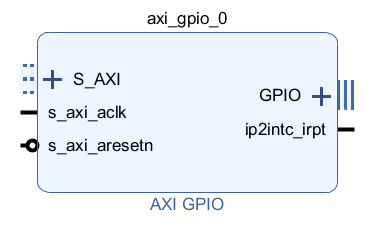

在这里插入图片描述

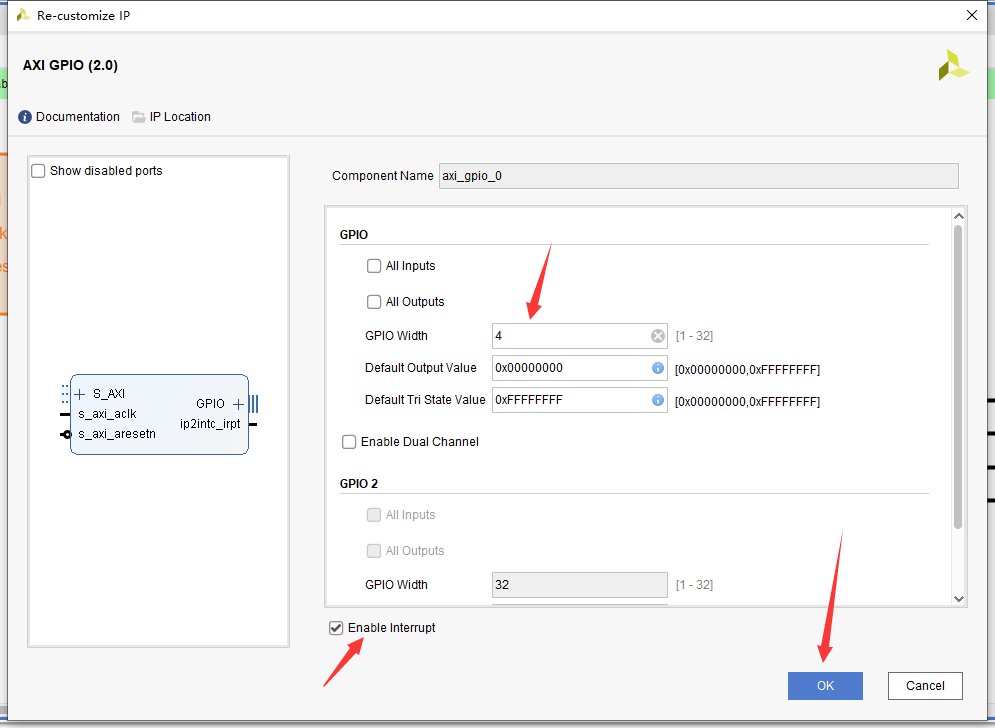

  • 2.双击该模块，打开设置界面。设置GPIO宽度为4位，使能中断，单击“OK”完成设置。

在这里插入图片描述

  • 3.设置完成后如下图所示。

在这里插入图片描述

7.添加AXI Quad SPI

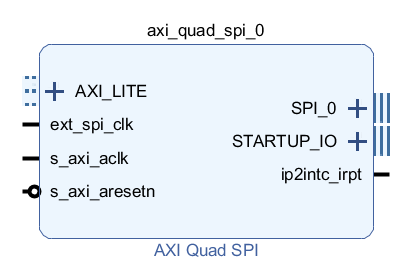

  • 1.添加AXI Quad SPI模块。

在这里插入图片描述

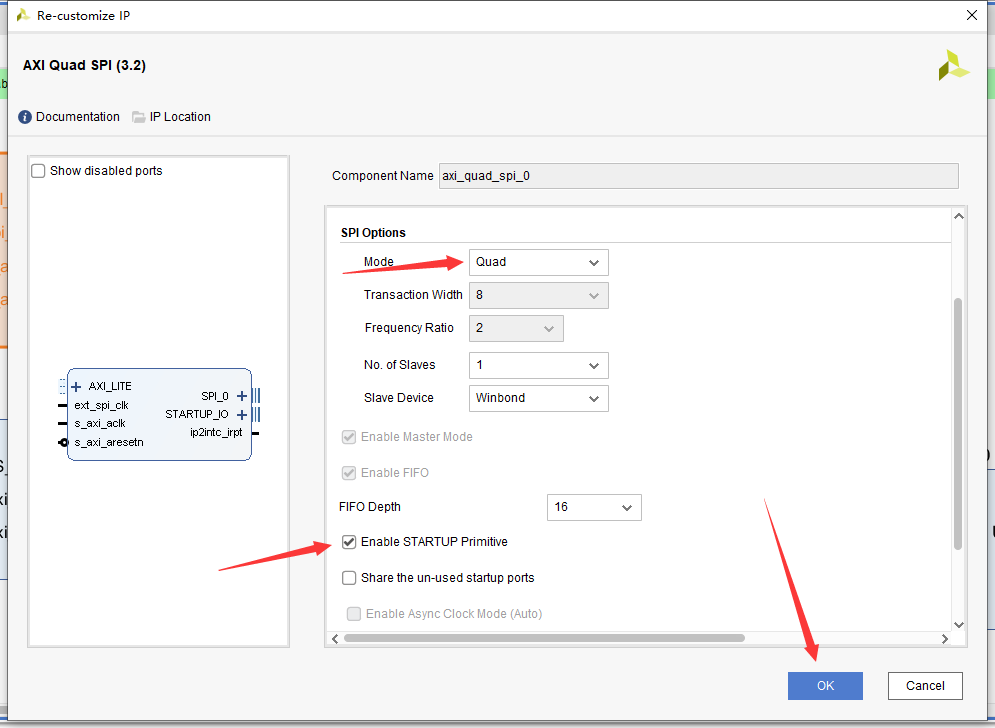

  • 2.双击该模块，打开设置界面。设置Mode为Quad，勾选“Enable STARTUP Primitive”，该选项将SPI时钟引脚进行默认分配。单击“OK”完成设置。

在这里插入图片描述

8.添加AXI EthernetLite

  • 添加AXI EthernetLite模块。

在这里插入图片描述

9.中断连接

  • 1.双击Concat模块，打开设置界面。
    在这里插入图片描述

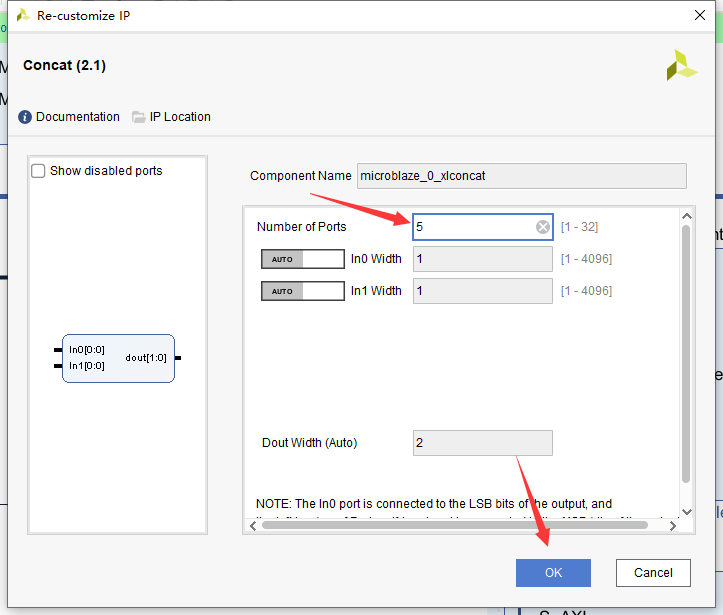

  • 2.将输入设置为5，单击“OK”完成设置。

在这里插入图片描述

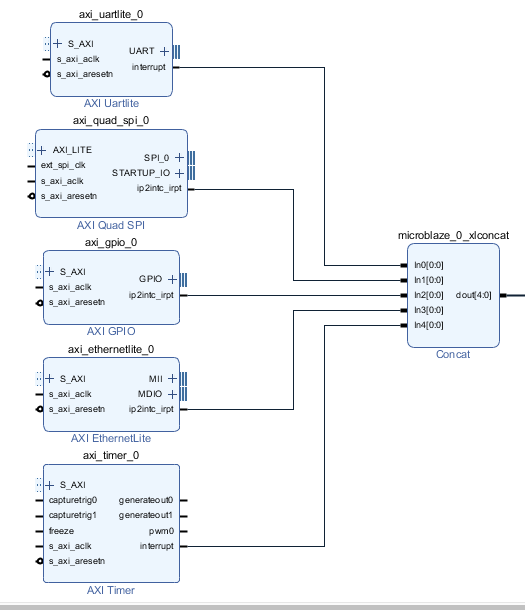

  • 3.分别将uart、qspi、gpio、eth、timer模块的中断输出引脚与Concat模块进行连接 。

在这里插入图片描述

10.AXI总线连接

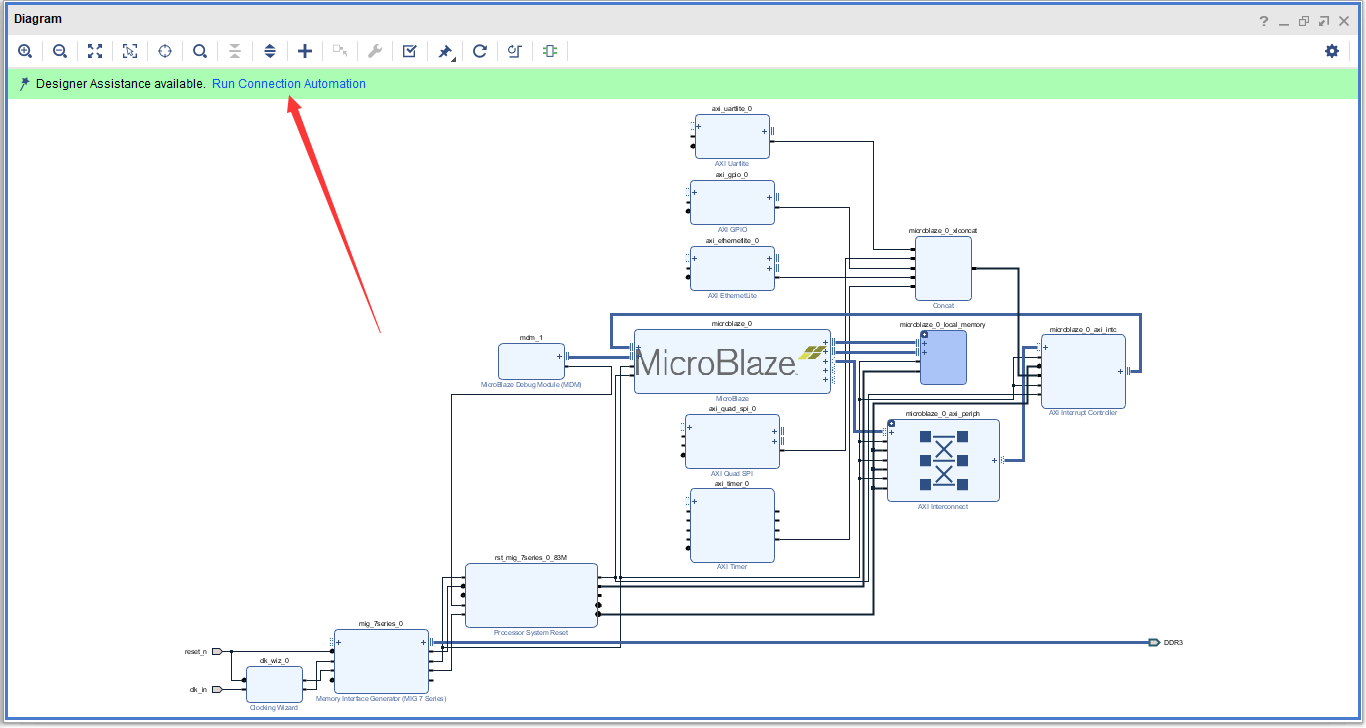

  • 1.单击“Run Connection Automation”

在这里插入图片描述

  • 2.全部勾选，单击“OK”完成设置。

在这里插入图片描述

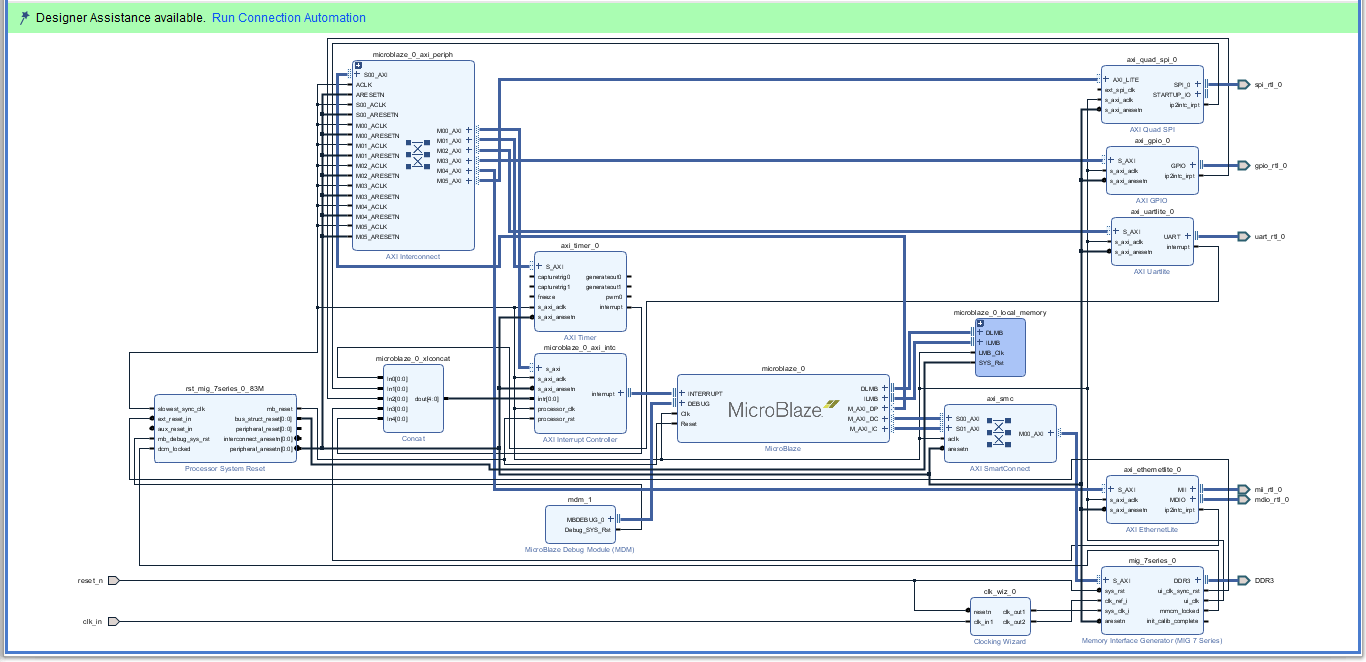

  • 4.连接完成后如下图所示。

在这里插入图片描述

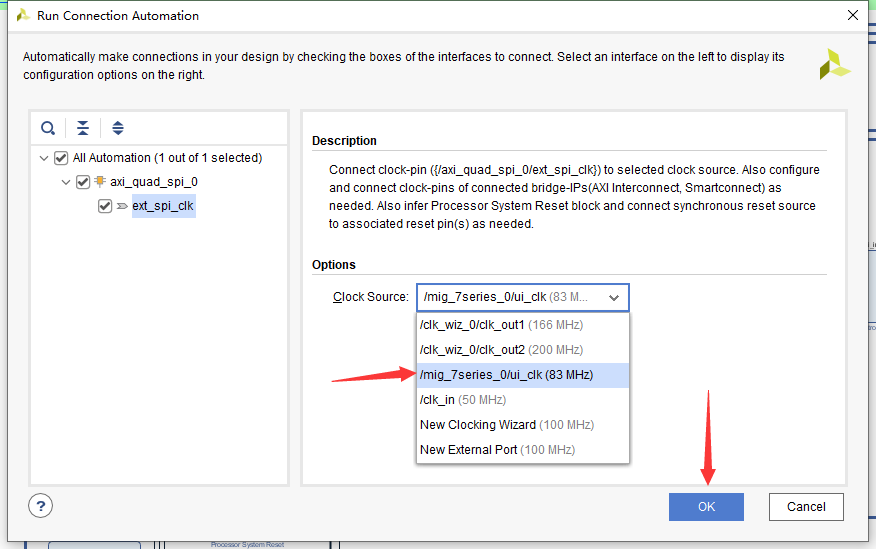

  • 4.再次单击“Run Connection Automation”，按照下图所示进行设置，单击“OK”完成设置。

在这里插入图片描述

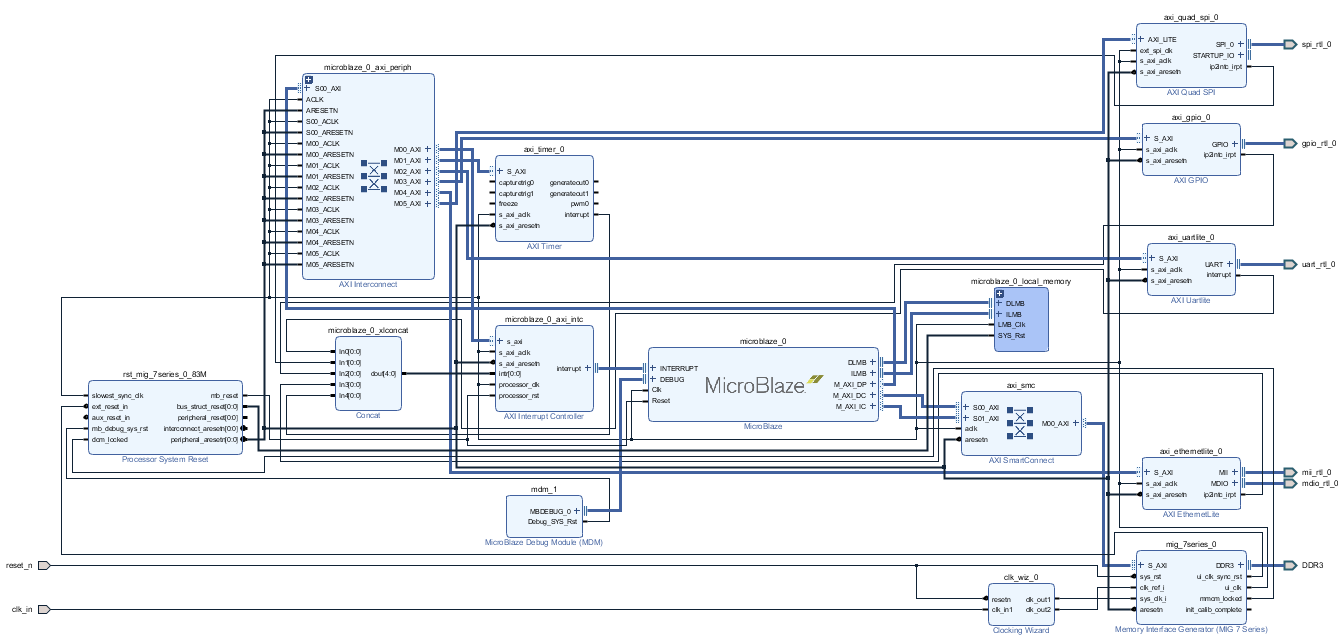

  • 5.连接完成后如下图所示。

在这里插入图片描述

11.添加mii转rgmii模块

由于AXI EthernetLit仅支持速率为10/100M的MII接口，而开发板上的PHY芯片为10/100/1000M的RGMII接口，所以需要将MII接口转为RGMII。

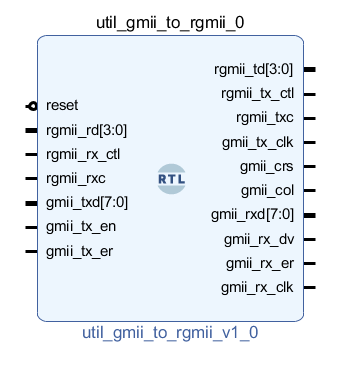

  • 1.在工程中添加util_gmii_to_rgmii.v源文件，并将其拖入设计界面。

在这里插入图片描述

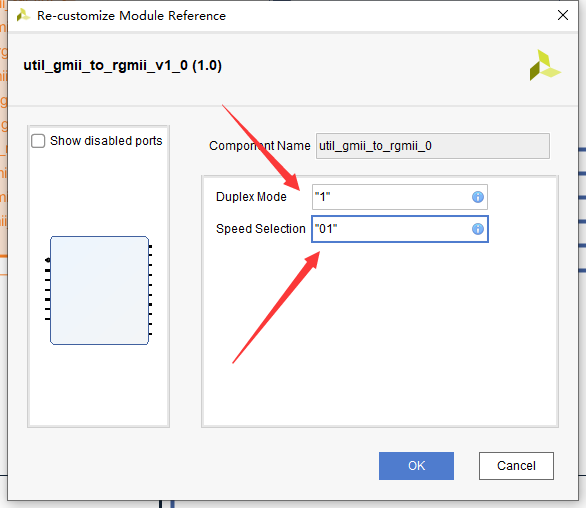

  • 2.双击该模块，打开设置界面。设置为全双工，100M。单击“OK”完成设置。

在这里插入图片描述

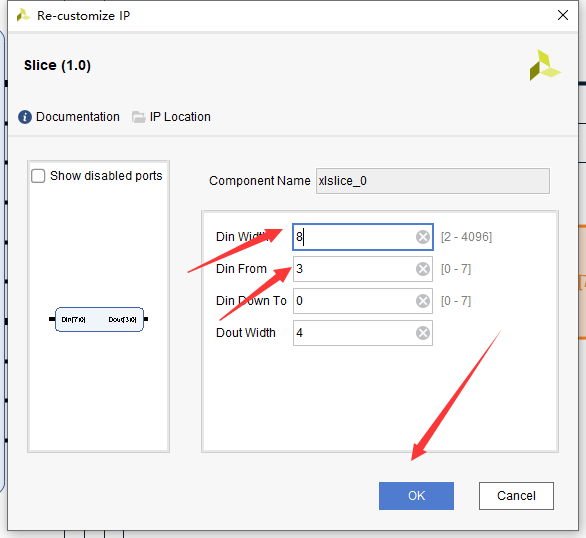

  • 3.将AXI EthernetLit模块引出的MII引脚删除，添加Slice模块，并按照下图进行设置。

在这里插入图片描述

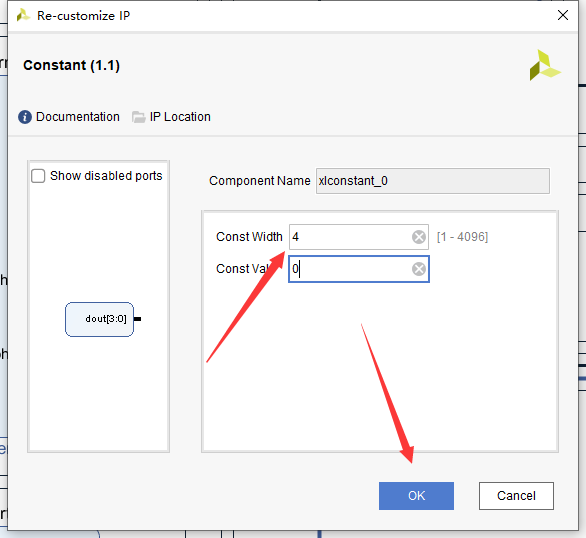

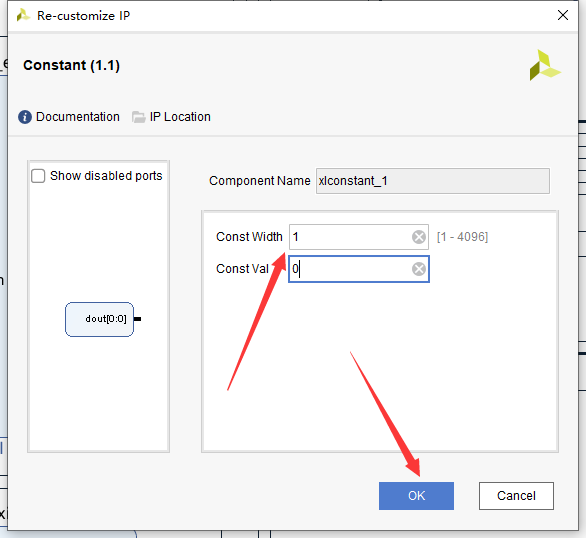

  • 4.添加两个Constant模块，并按照下图进行设置。

在这里插入图片描述
在这里插入图片描述

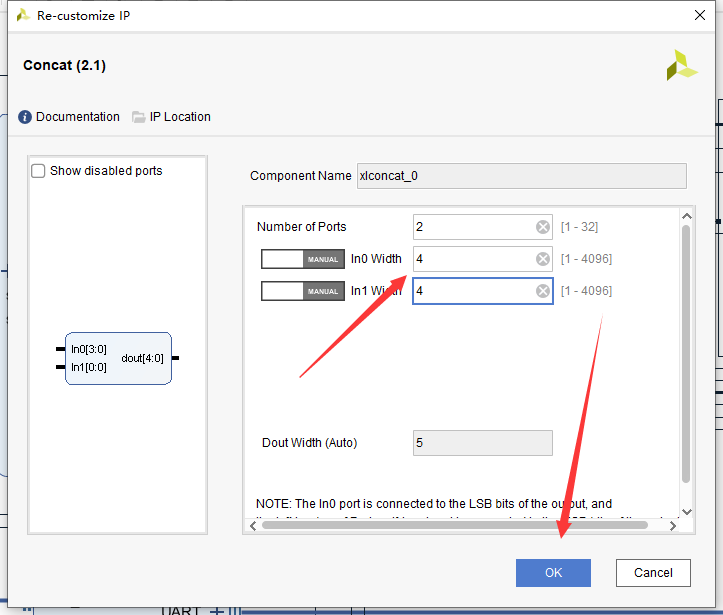

  • 5.添加Concat模块，并按照下图进行设置。

在这里插入图片描述

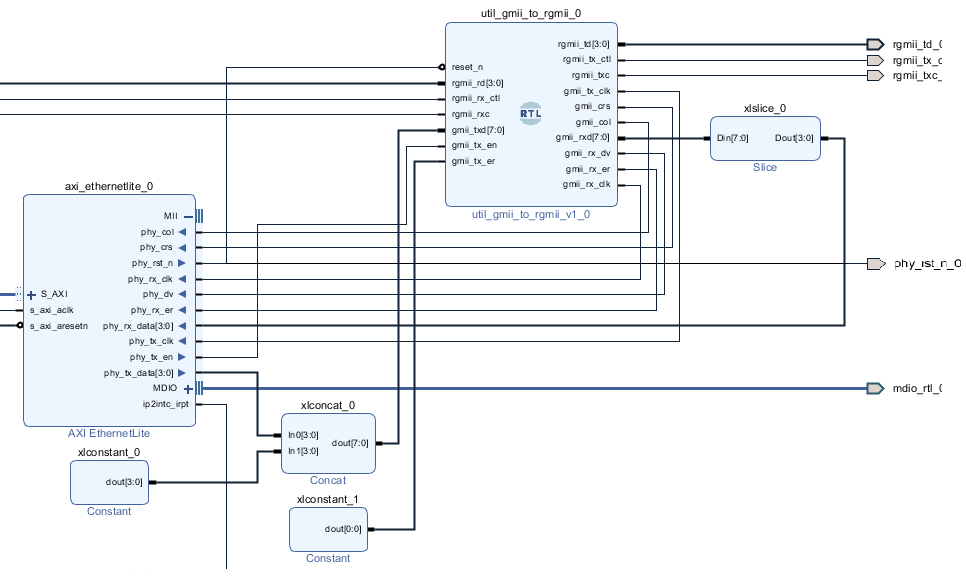

  • 6.按照下图所示方式进行连接，并引出rgmii_rd，rgmii_rx_ctl，rgmii_rxc，rgmii_td，rgmii_tx_ctl，rgmii_txc，reset_n。

在这里插入图片描述

12.导出顶层设计文件

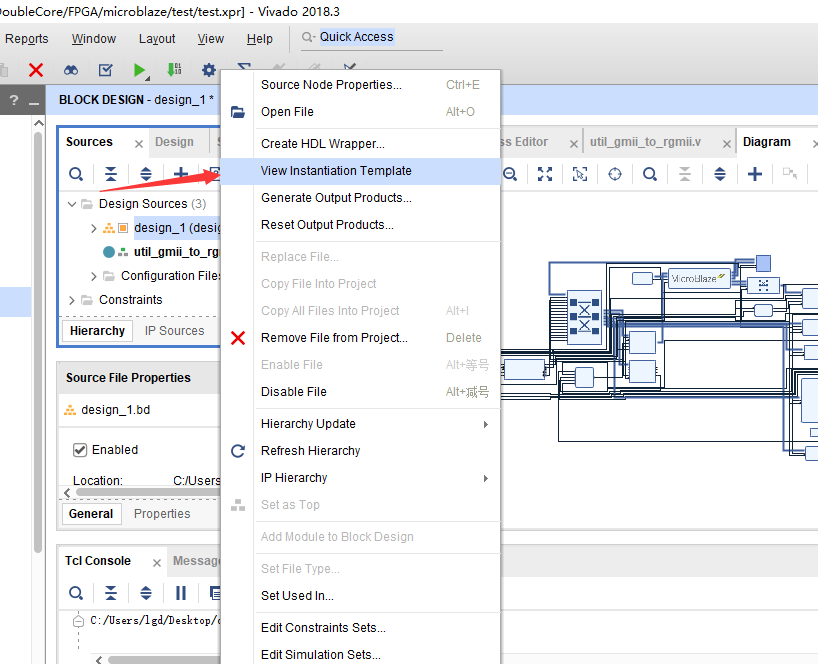

  • 1.将所有引出引脚的名称进行修改，然后导出顶层文件。

在这里插入图片描述

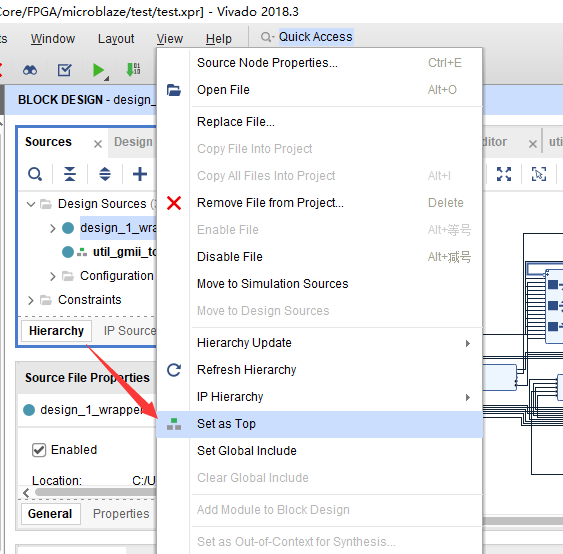

  • 2.将设计设置为顶层。

在这里插入图片描述

13.添加引脚约束文件

根据开发板原理图，为每个引出信号分配引脚。

14.生成Bitstream

以上步骤完成后编译生成bit文件。

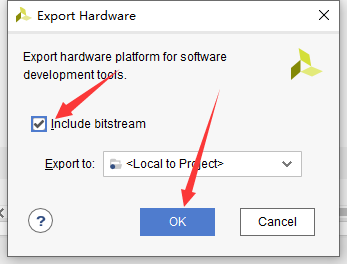

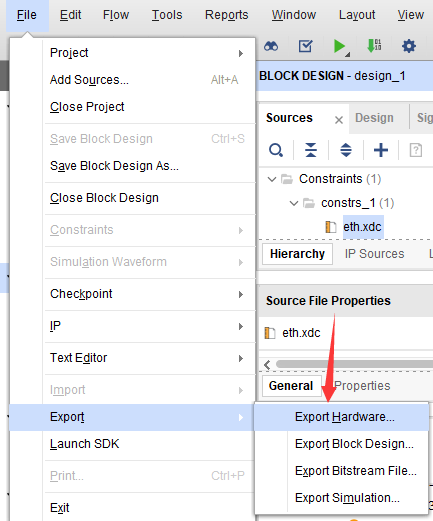

15.导出硬件描述文件

在这里插入图片描述
在这里插入图片描述
