mil-std-1553B和powerlink介绍

  一，1553B总线介绍

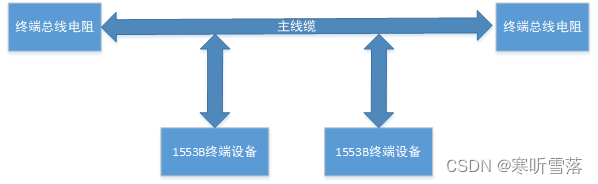

MIL-STD-1553B（GJB 289A）是一种应用于航空航天电子设备间通信的共享式总线通信协议，以总线式拓扑结构连接最多31个终端设备互联（因为1553B设计了二十位字长，其中留给终端的地址位只有五位，即从00000B-11111B，所以1553B最多支持31个终端），传输速率为1Mbps，在航空电子总线网络中占有重要地位，在舰船、坦克、导弹及卫星等运动平台上也有广泛的应用（字长度20比特，数据有效长度16比特）。基本的1553B总线拓扑图如下图所示，各个1553B终端都是通过短截线连接到总线上，总线的两端必须连接总线匹配电阻。1553B使用半双工方式传输，传输协议为命令/响应方式响应方式，保证实时响应速度；典型的双冗余方式，第二条总线处于热备份状态，提高了可靠性。从而保证实时、可靠传输。

1553B总线能挂31个远置终端，1553B总线采用指令/响应型通信协议，它有三种终端类型：

1）BC：总线控制器， bus controller：它是在总线上唯一被安排为执行建立和启动数据传输任务的终端。

2）RT：远程终端，remote terminal：它是用户子系统到数据总线上的接口，他在BC的控制下提取数据或接受数据。

3）BM/MT: 总线监视器，bus monitor terminal：它“监控”总线上的信息传
