Altium Designer学习笔记 - 03.原理图设计基础

Altium Designer学习笔记 - 00.目录

---

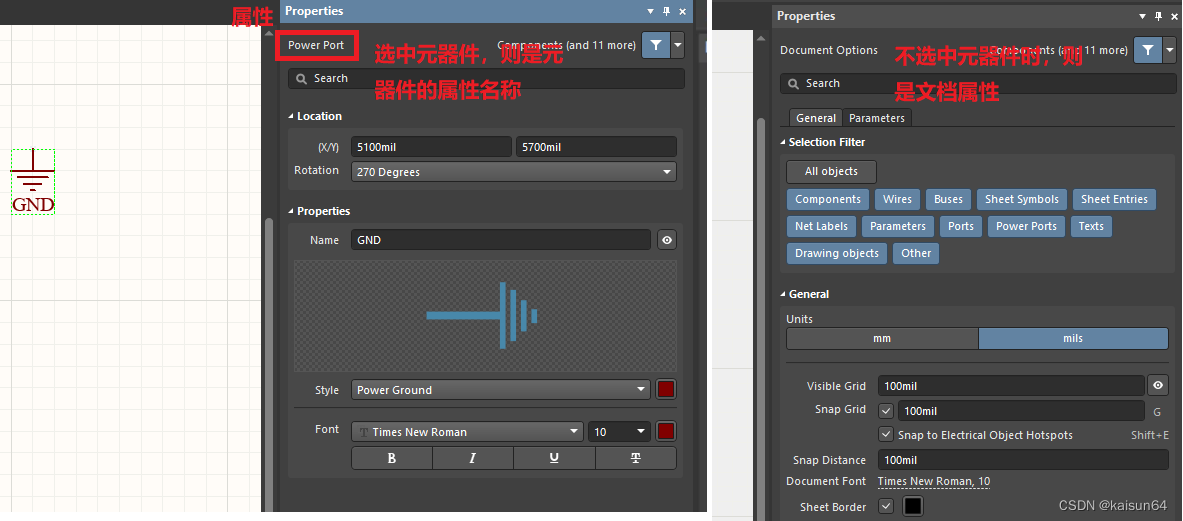

一、属性面板介绍

类对具有相同属性数据的抽象，属性面板是对一类数据进行管理。

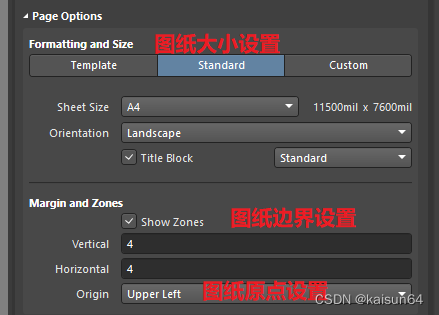

1.原理图图纸的一些设置选项

2.原理图图纸栅格属性设置

其中栅格的捕获半径建议小于栅格捕获尺寸的一半

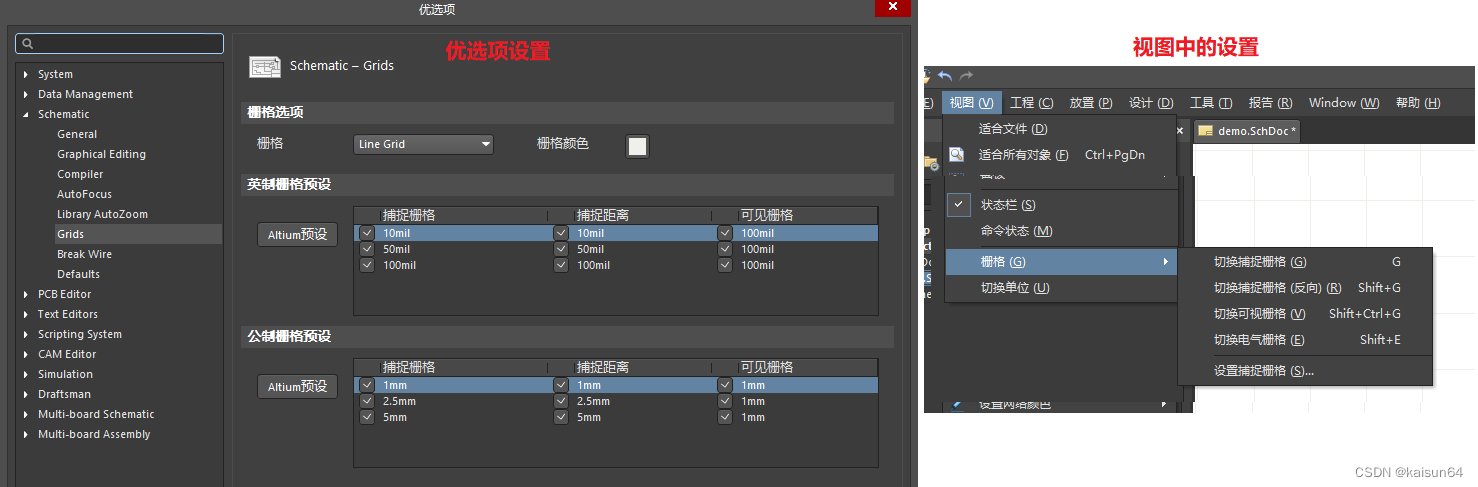

补充：还有其他两处能够设置栅格的属性：

a.系统的优选项设置；

b.视图中设置

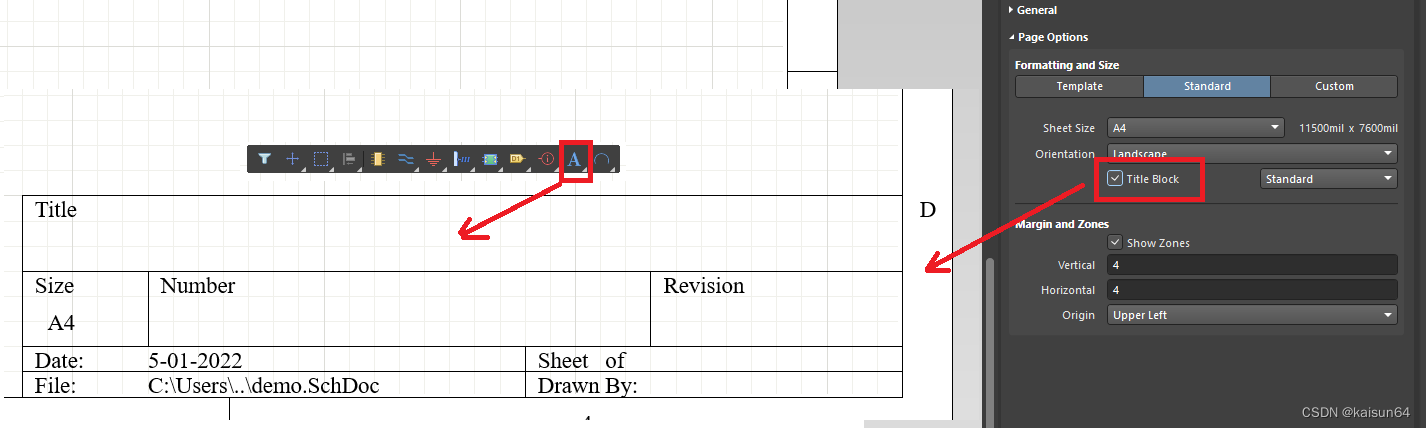

3.原理图文档标题添加

二.原理图中常用操作

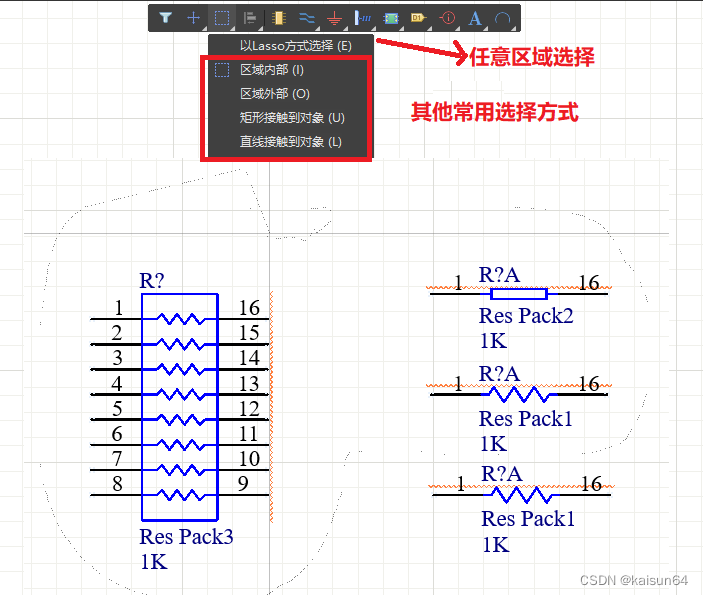

1.常用的选择方式：

 原理图中使用shift键进行多选；

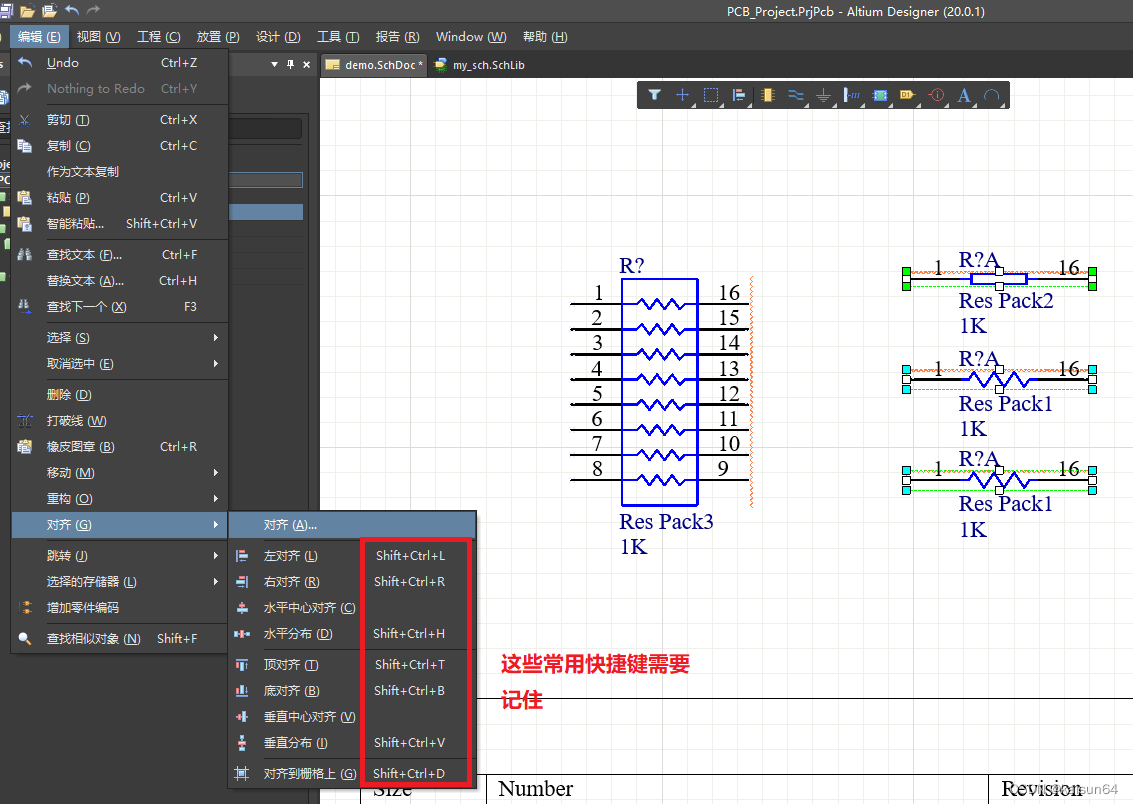

 2.常用对齐快捷键

 注：通过ctrl+鼠标左键来设置快捷键

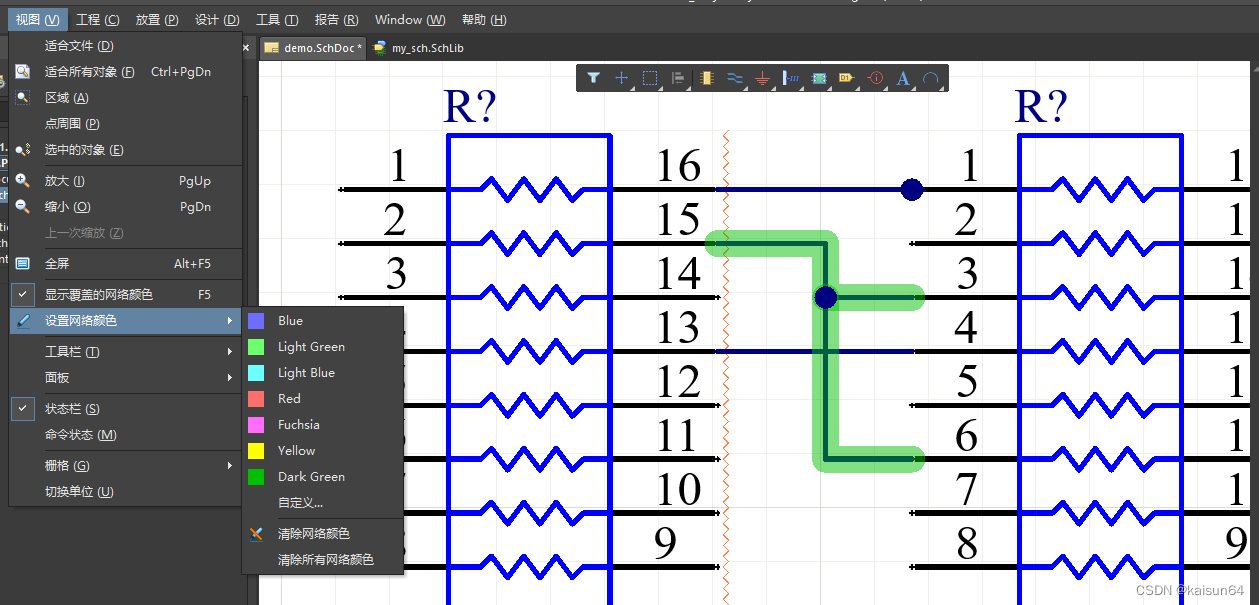

3.网络着色

网络着色后会同步到PCB绘制中。

4.添加网络标签

默认情况下，同一个工程的多个原理图中使用同一个网络标签的网络是连接在一起的。

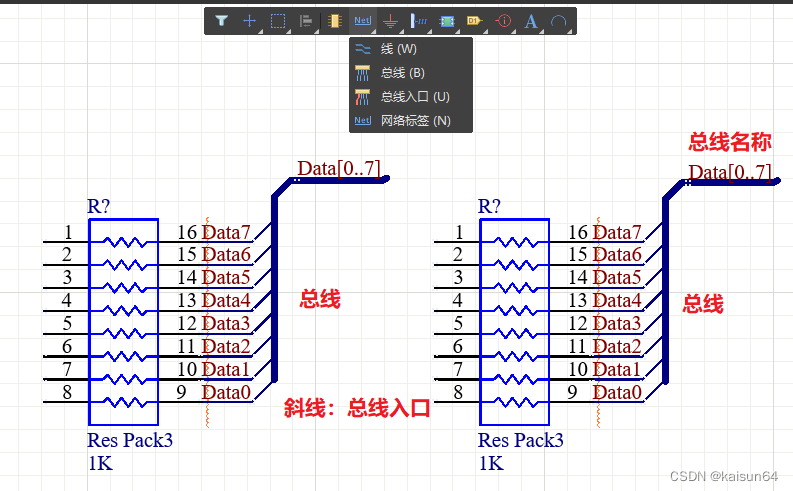

5.添加网络总线

1).网络总线名称的要求：网络总线的名称要求和网络名称的前缀保持一致；网络名称必须使有序的，且一般从0开始；

2).网络总线名称：网络名称[起始位置..结束位置]

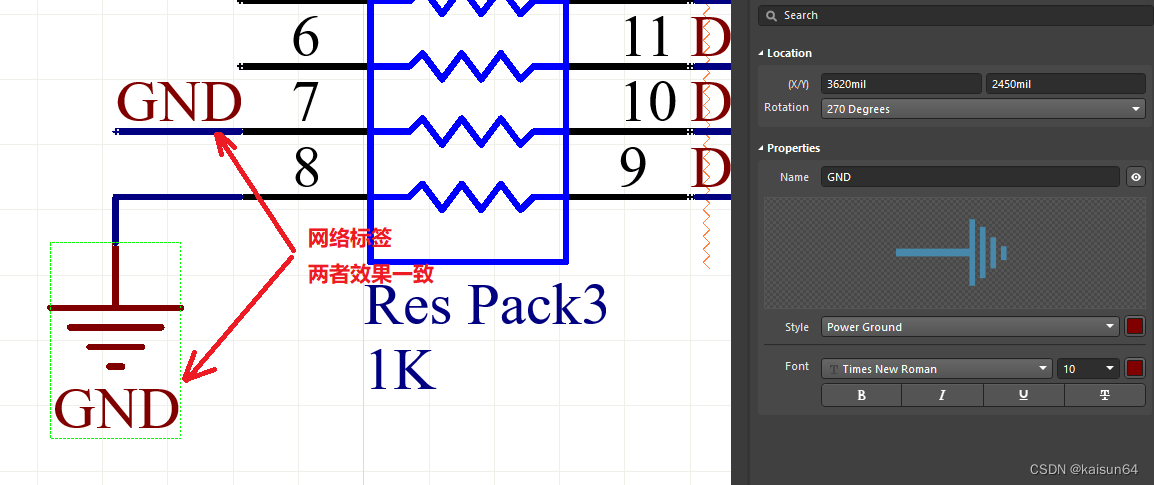

6.电源网络

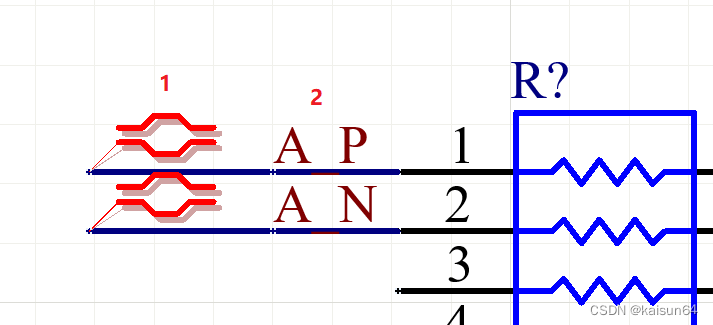

7. 差分对:高速板设计中不可避免

串行数据传输设计使用差分信号的方式，通过被称为差分对的一对铜线来传送数据。A线路和B线路内的信号是等振幅、反相位高速脉冲。【参考Link】

1).必须放置差分对符号；

2).网络标签后缀必须成对出现：*_P和*_N；

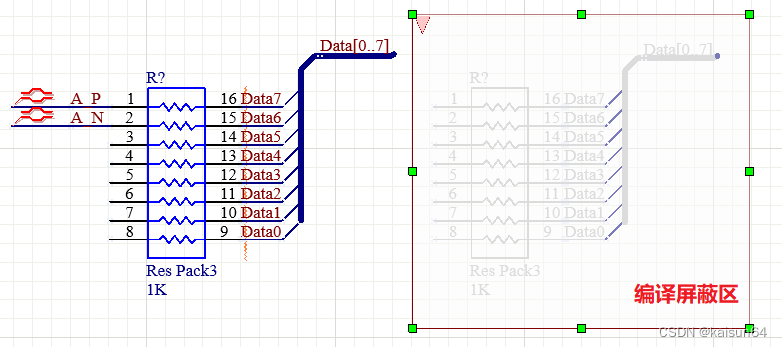

8.编译屏蔽区

如果不想删除某部分电路，但是有不想让这部分电路参与后面的编译，可使用此功能；

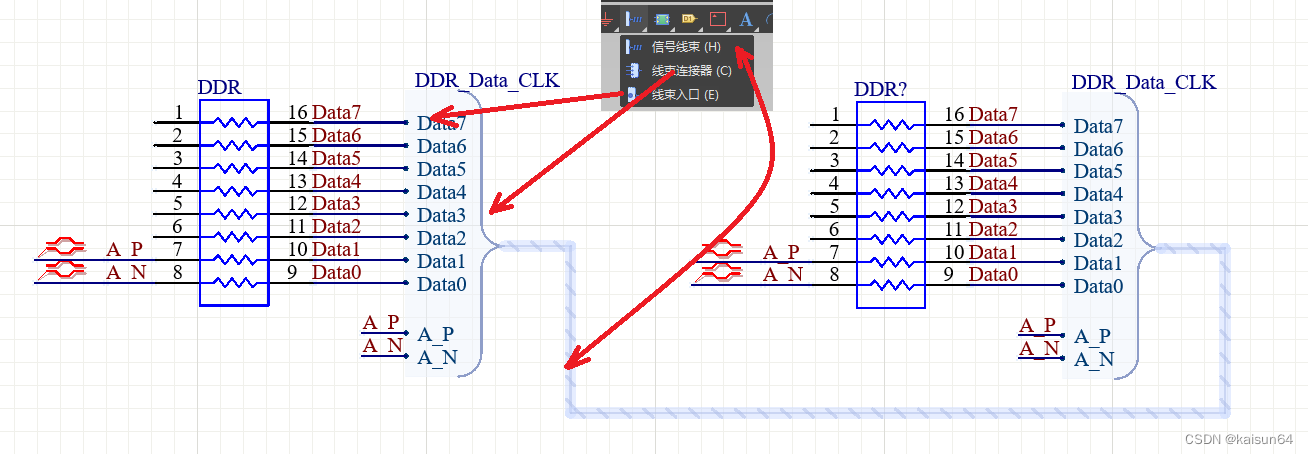

 9.信号线束

信号线束的功能类似于总线，操作步骤也类似，但是功能比信号总线更强大，可以放置不同属性的线束。

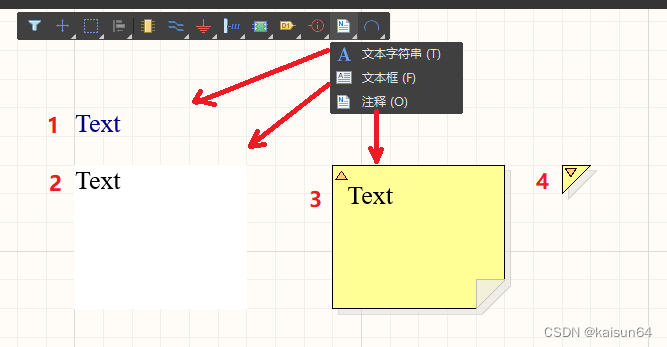

10.非电器属性

1).单行文本，在新版本中可以添加链接；一般用于原理图中的title;

2).多行字符，操作类似于文档中的操作；

3).注释，必须填充颜色，必须有边孔，且可以折叠起来，折叠后如上图中的4；

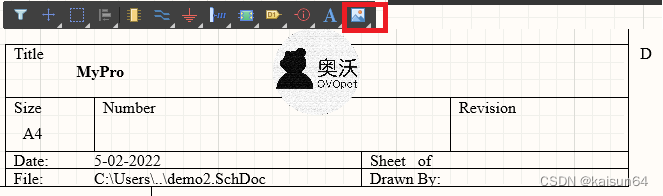

11.添加图片

12.打断线

打断线只能打断网络线，不能打断无电气属性的直线，通常用以区分两者；

13.标注

工具 >> 标注 >> 原理图标注

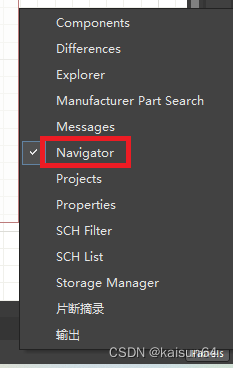

14.原理图的Navigator(导航)

 注：只有当原理图进行标注后，才能体现

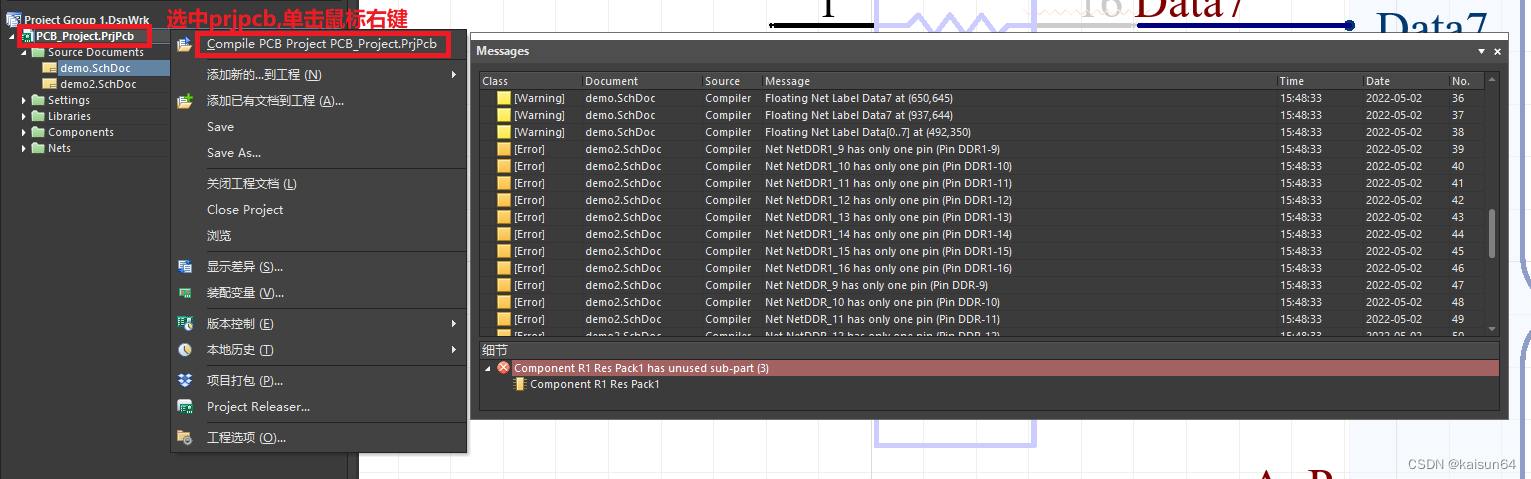

15.原理图检查

16.smartPDF

AD有两种导出pdf文件的方法：

1). 文件 >> smartPDF;

2). 文件 >> 打印；

区别：

smartPDF可以导出整个工程的内容，且打印的内容中会保留很多属性，比如链接等；
