一个pcb project如果管理多个pcb?

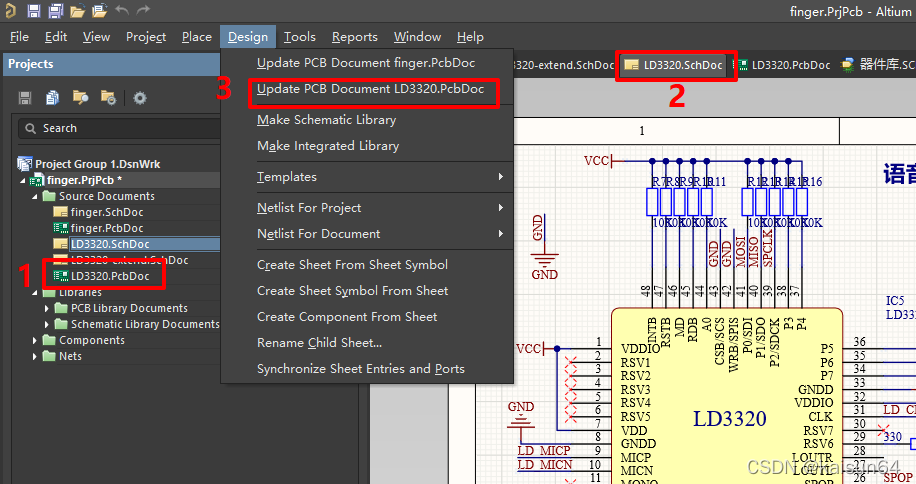

在用Altium Designer进行PCB工程设计时,有时一个工程里可能不止一块PCB,比如,一个设备里有主板和扩展板或者按键板等等,这时就需要在一个工程里添加多个PCB文件。我们知道,在Altium Designer中将原理图导入到PCB是通过在原理图菜单Design->Update PCB Document xxx.PcbDoc,如图:
在进行这样的操作之后,虽然我们选的是某一个PCB文件,但是最后结果是,所有原理图都被导入到了这个选中的PCB文件中,无法实现不同的原理图导入到不同的PCB。
1. 如何解决?
解决方法 : 在 Altium Designer中,我们可以用 Altium Designer设计同步装置把设计资料从一个区域转到另一个区域,它包括比较工具、ECO以及 UPDATER。它可以用于原理图和PCB之间的转换, Altium Designer中导入网络表不再是必须的。
2. 操作步骤:

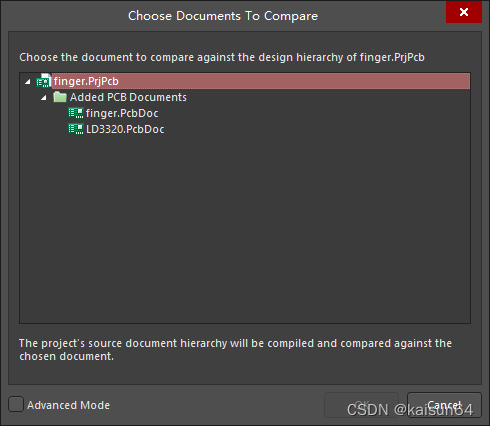

1) 在原理图环境操作菜单中的 Project-> Show Differences,显示 ChooseDocuments to Compare对话框:

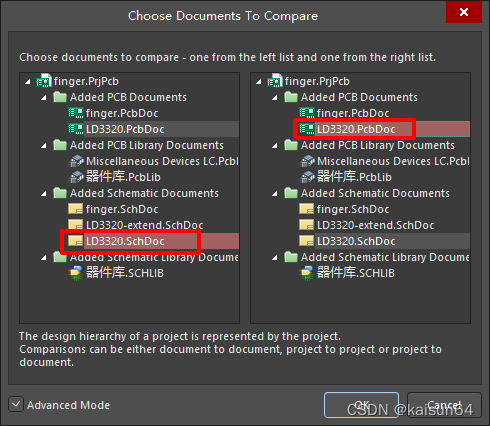

2) 在 Choose Documents to Compare对话框中,按 Advanced mode点上对号。对话框将显示成两个专栏:
在其中一个选择Sch,并在另一个中选择对应的PCB文件,如图,我选择左边的 LD3320.SchDoc原理图文件与右边的LD3320.Pcbdoc文件对应,然后点击OK;
3) 在上一步点击0K之后,将会出现显示起差异的对话框,列出了Sch和PCB的对应关系;

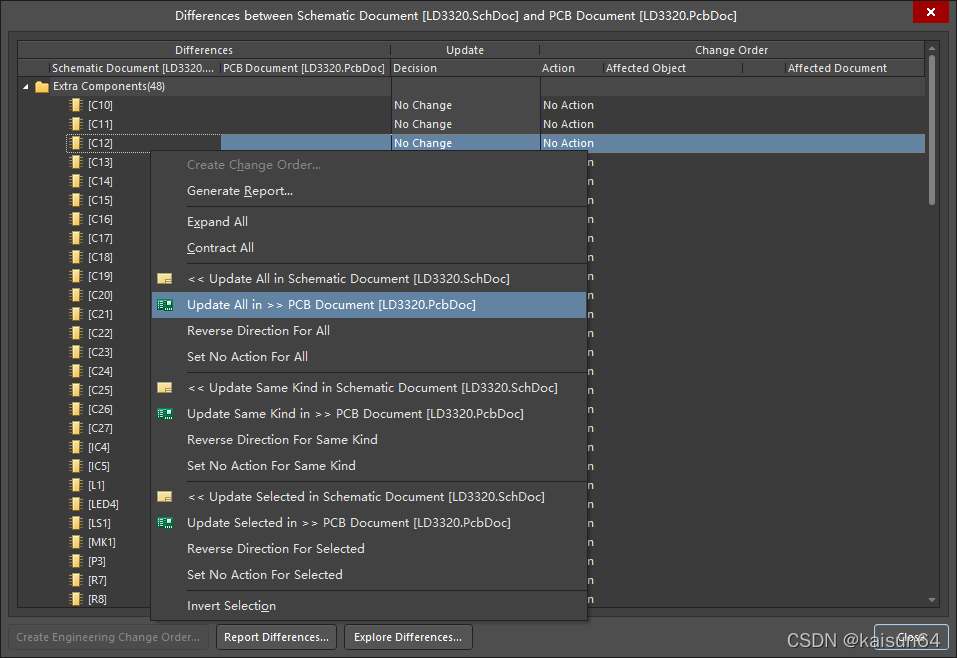

4) 右击鼠标选择 Update al1in> PCB Document,把所有PCB中与Sch的不同的地方都从Sch转到PCB中,你也可以根据自己的需求进行PCB文件转换原理图等操作。可以看到在未执行这一步之前, Create Engineering Change Order按钮为灰色:

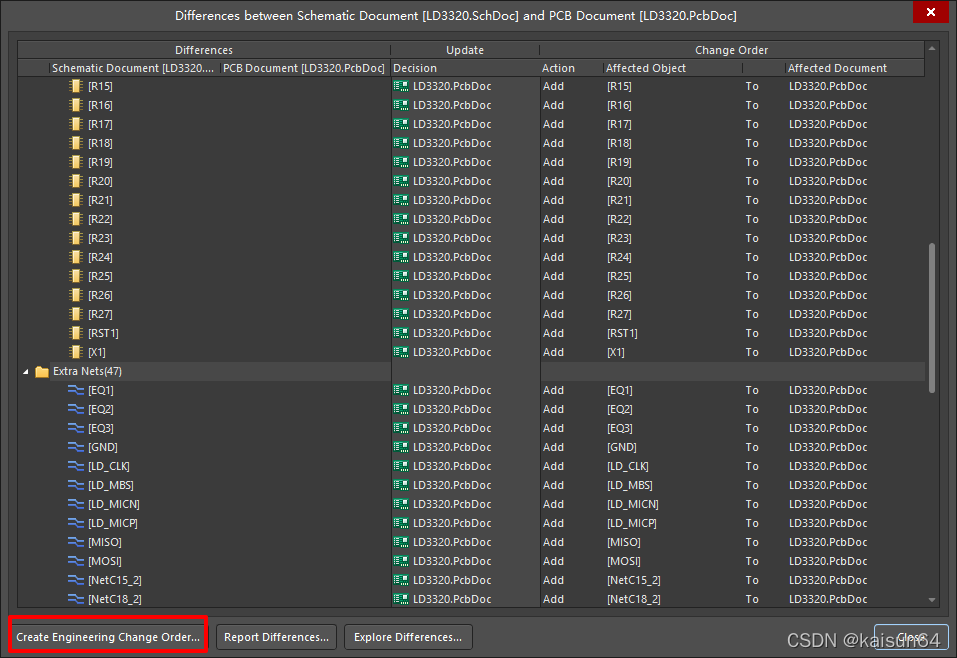

5) 点击 Create Engineering Change Order。这时出现 Engineering Change0rder窗口,之后的操作跟 Design- Update PCB Document Xxx. Pcbdoc一样:

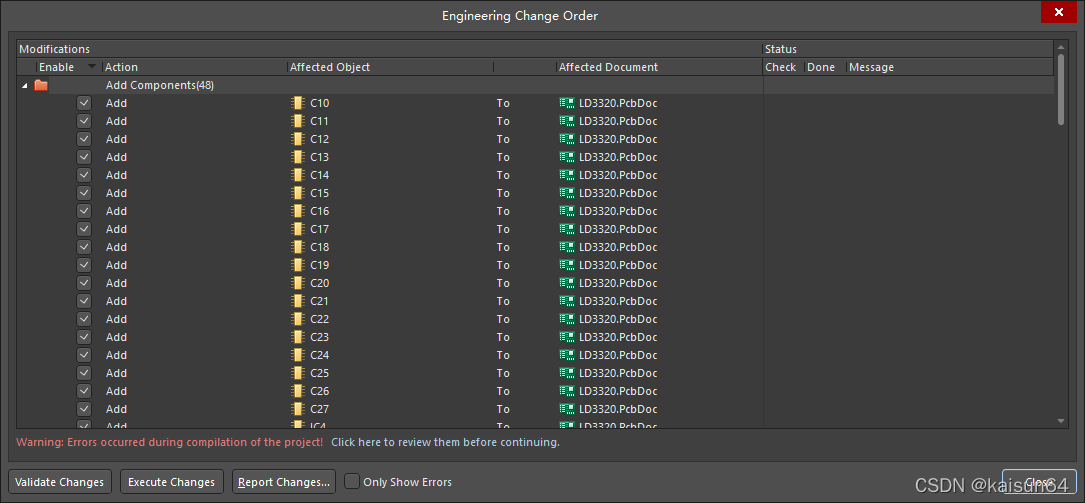

6) 点击 Validate Changes按钮, Engineering Change Order对话框将显示所有变化执行的列表:
7) 按下 Execute Changes按钮更新PCB;
8) 当更新结束时,关闭对话框。
指定的原理图里的内容就装载到指定的PCB文件中了~
