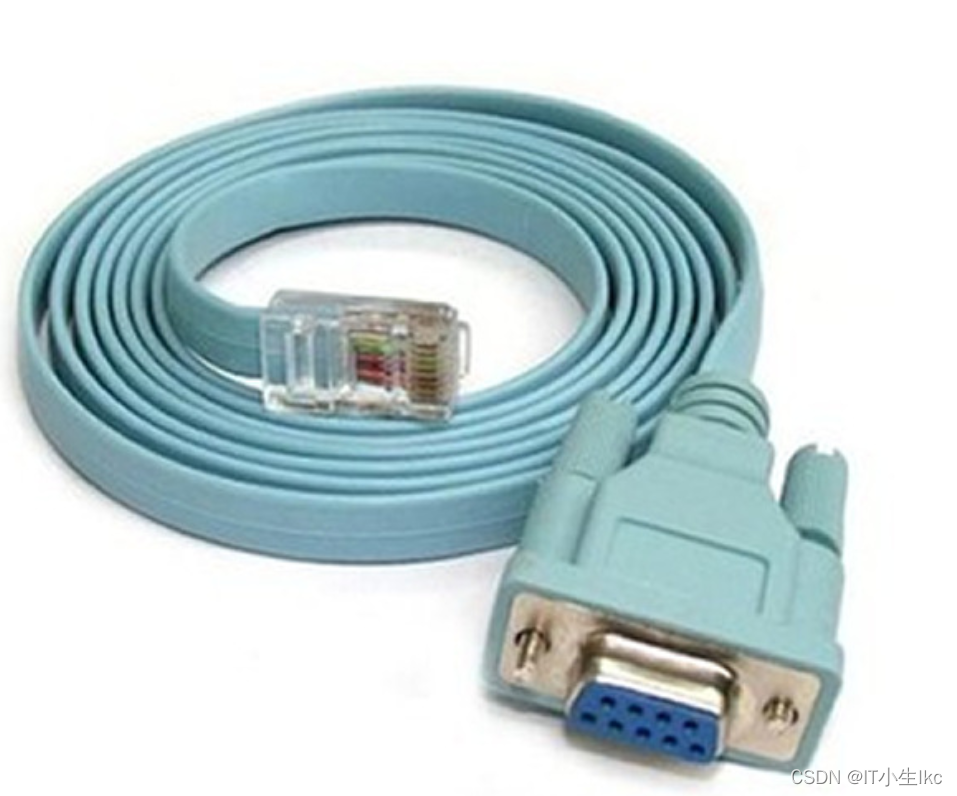

因为只有串口和网口的线，因为需要两头都是串口接口，曾经接过RS232的线，

RS232

注意点：

1.tx应该接rx，rx应该接tx，就是假如是红绿线，就应该是红接绿，绿接红

2.如何知道那个是RX口哪个是TX口，只能确定2，3是rx和tx口，具体是哪个就看你的线是怎么接的

3.如何知道那个是RX线，那个是TX线，通过万用表量一下和哪个口导通

RS485

注意点：RS485原理图分A B线，今天出了一个问题，就是A接B ， B接A线后出现错误

因为RS485需要A接A，B接B
