Mac 数据库模型建模工具PDMan(PowerDesigner替代品)

介绍

PDMan 码云的地址:https://gitee.com/robergroup/pdman

在PDMan的Git仓库描述里,是这样描述PDMan的:

PDMan是一款开源免费的数据库模型建模工具,支持Windows,Mac,Linux等操作系统,是PowerDesigner之外,更好的免费的替代方案。他具有颜值高,使用简单的特点。包含数据库建模,灵活自动的自动生成代码模板,自动生成文档等多种开发人员实用的功能。

PDMan是国人写的一款软件,多平台使用。在PDMan没出现之前,我们想要查看数据库模型,或者设计数据库,只能使用PowerDesign,而且PowerDesign仅仅适用于Windows平台的,如果换了Mac笔记本,PowerDesign就不能使用了,而PDMan的出现很好的解决了我们的问题。

打开PDMan的官网:http://www.pdman.cn

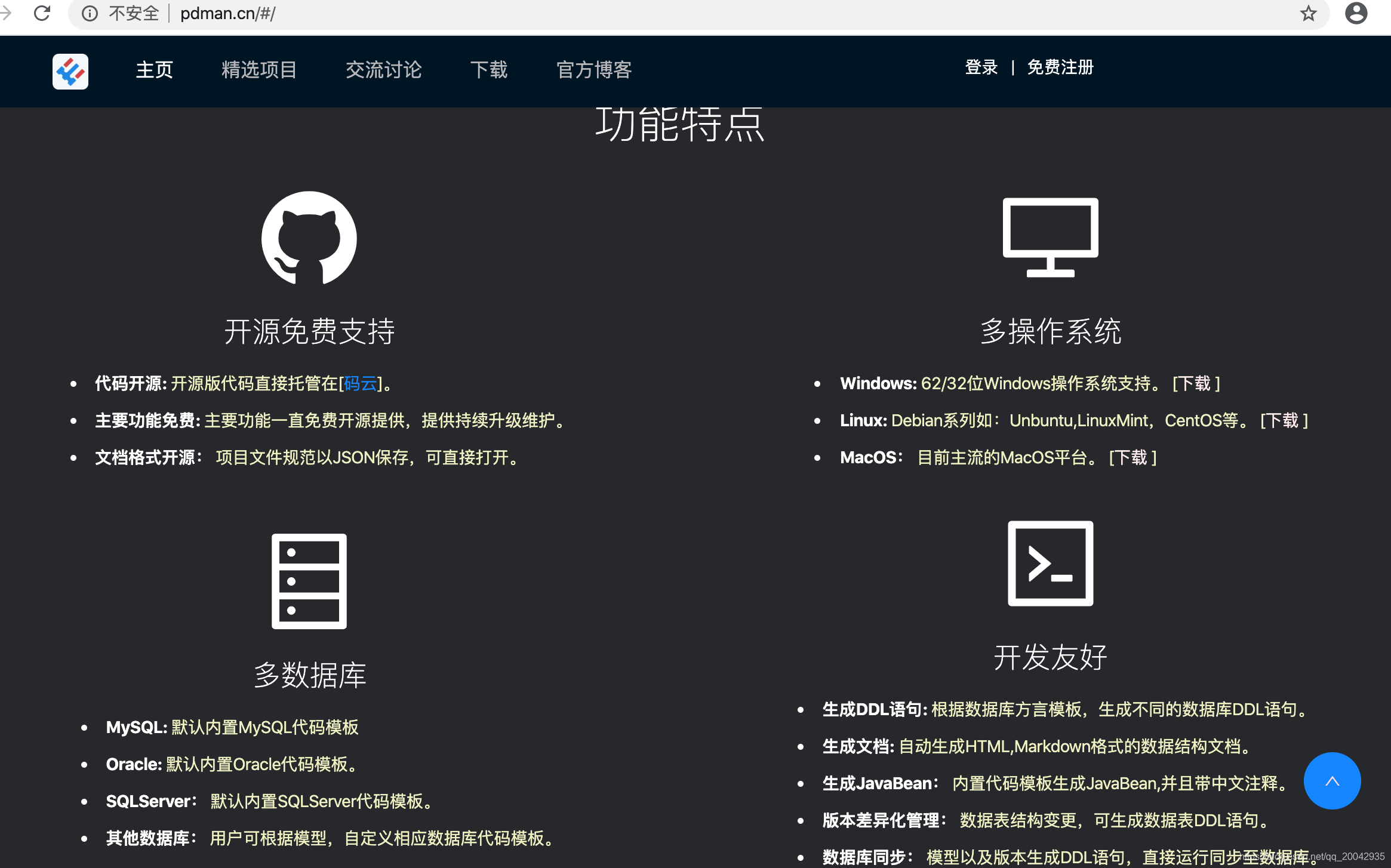

可以看到PDMan有如下的特点(功能相当强大):
在这里插入图片描述

迫不及待了,下面来讲解下PDMan的安装与使用。

下载与安装

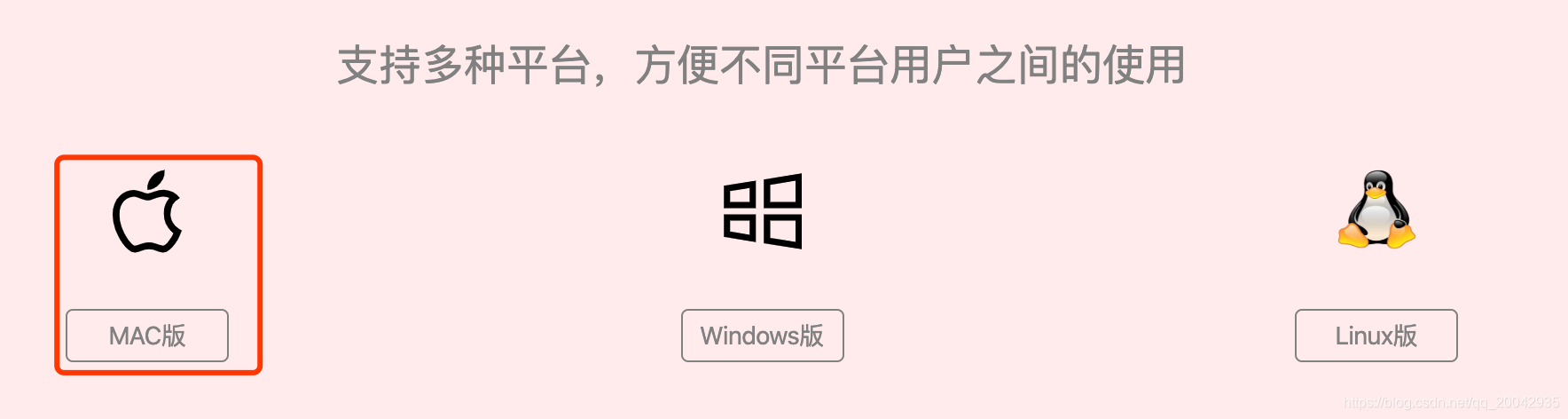

在PDMan的官网,点击下载,进入到下载页面http://www.pdman.cn/#/downLoad,大家可以根据自己的系统来下载,我下载的是Mac版本(当然,有时间或者有兴趣的,可以自己去仓库下载代码安装构建):
在这里插入图片描述

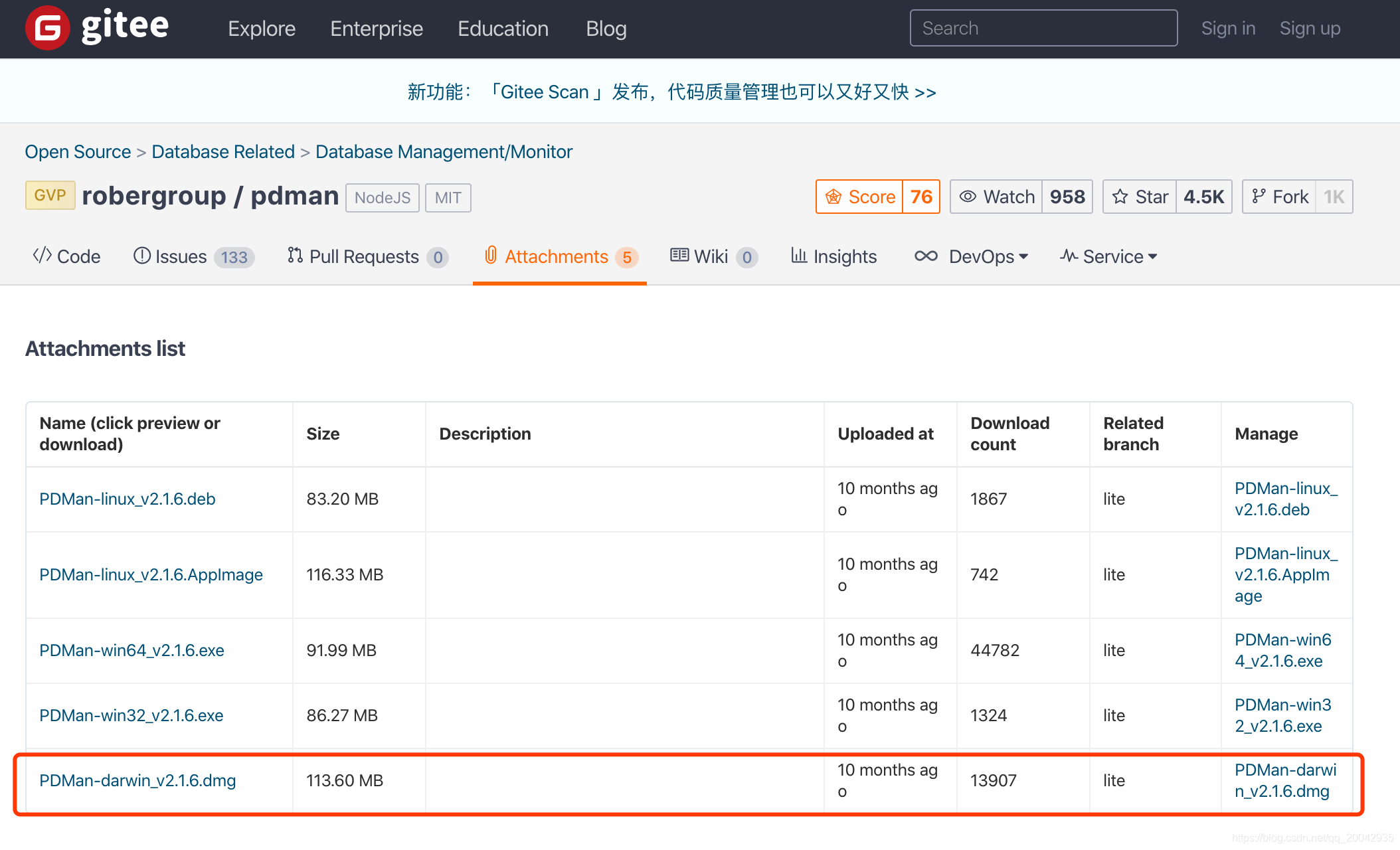

选中版本下载(注意:deb和applmages结尾是Linux版本的,exe结尾的是windows版本的、dmg结尾是Mac版本的):
在这里插入图片描述
下载完后,直接双击安装即可。

案例

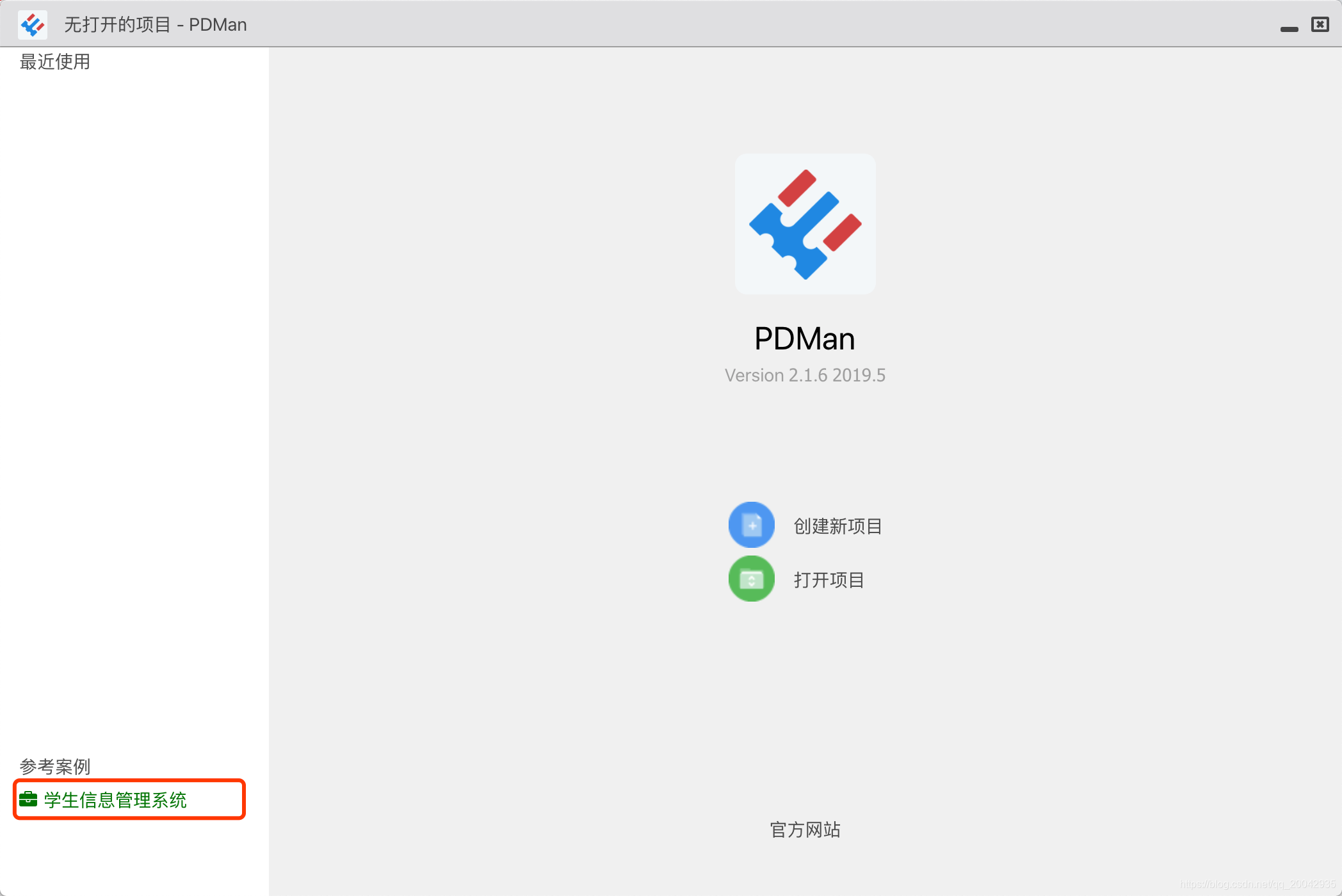

打开安装好的PDMan软件:
在这里插入图片描述

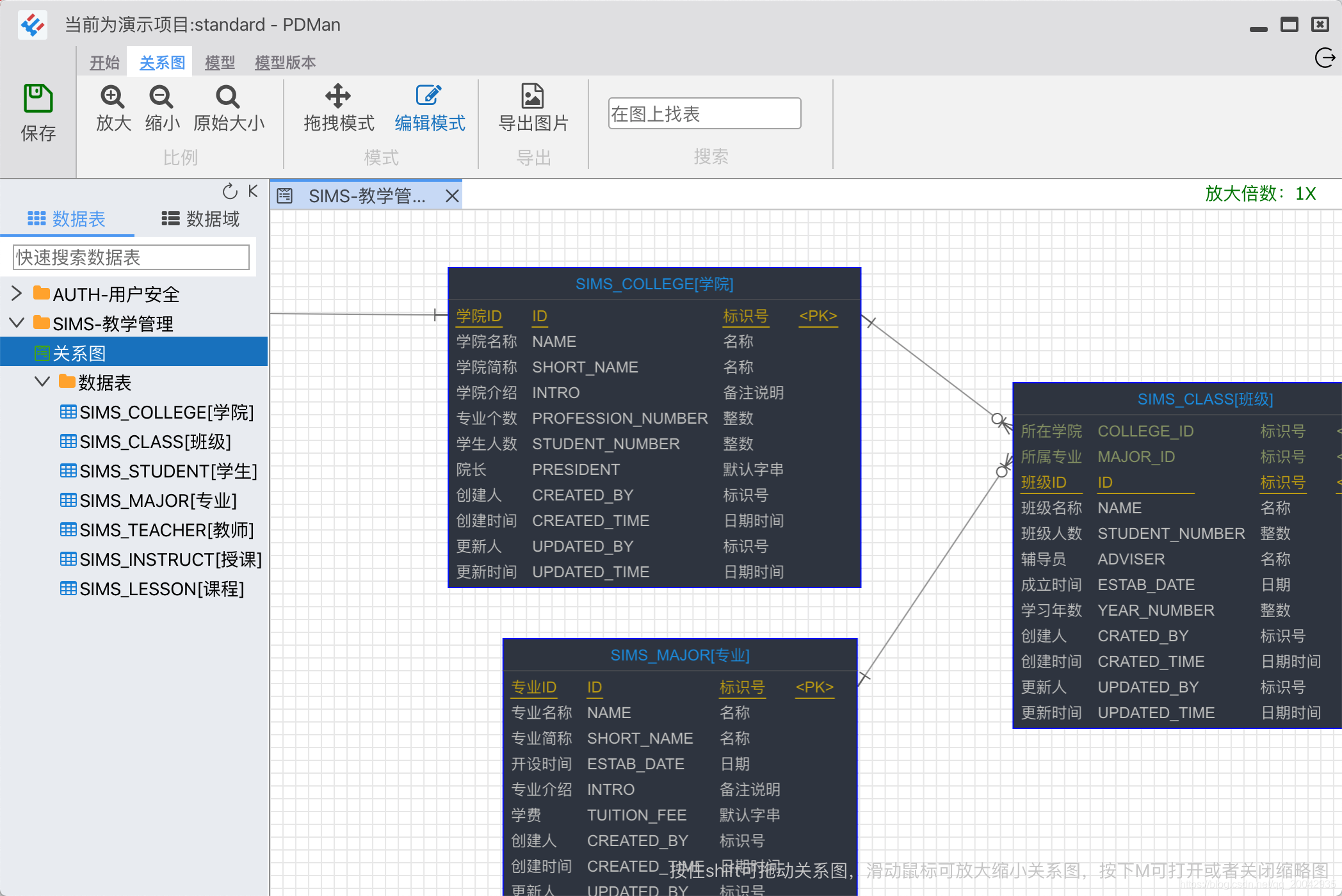

点击左下角的参考案例(学生信息管理系统),可以看到关系图、数据表:
在这里插入图片描述

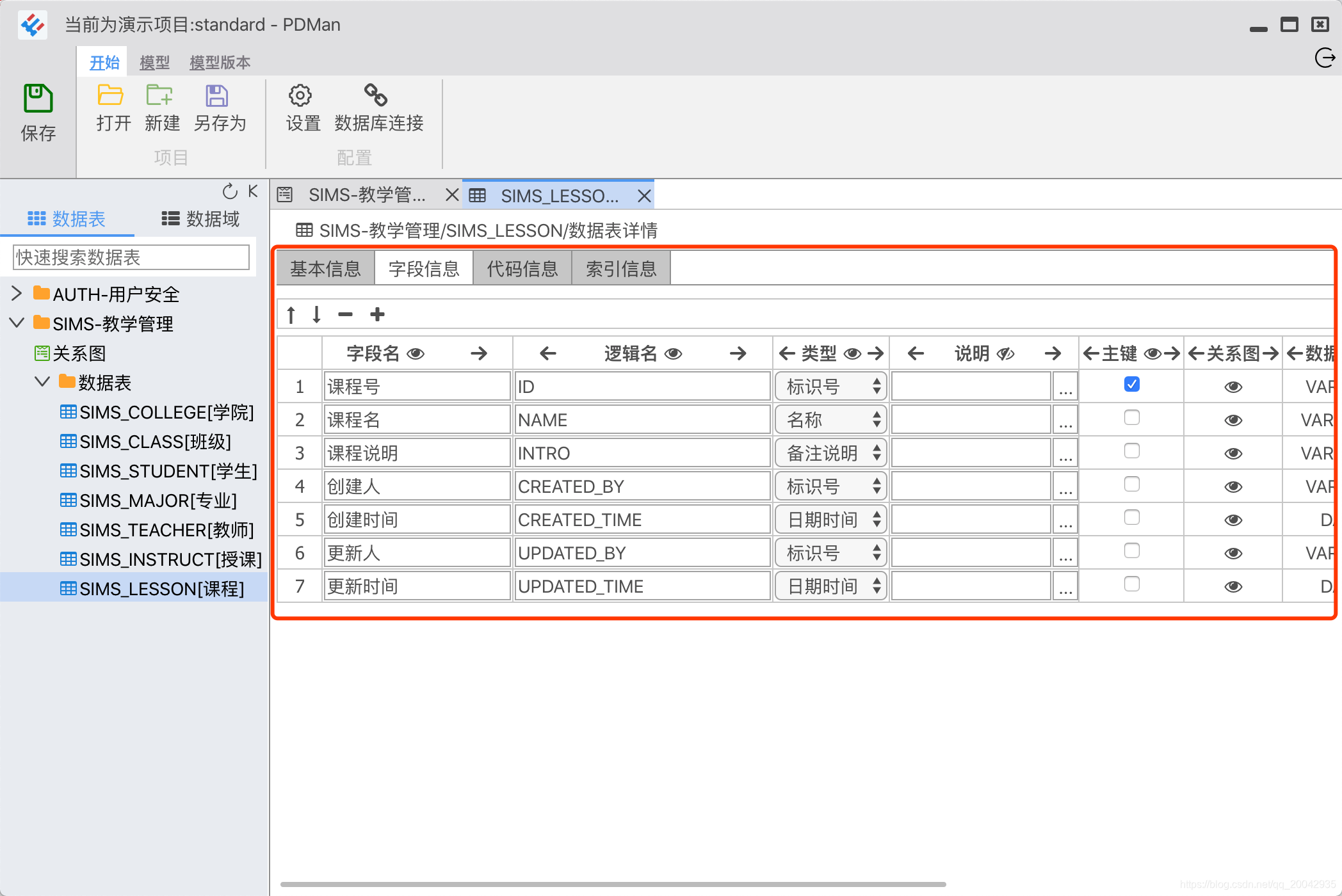

点击数据表,可以看到基本信息、字段信息,代码信息,索引信息。

在这里插入图片描述

使用

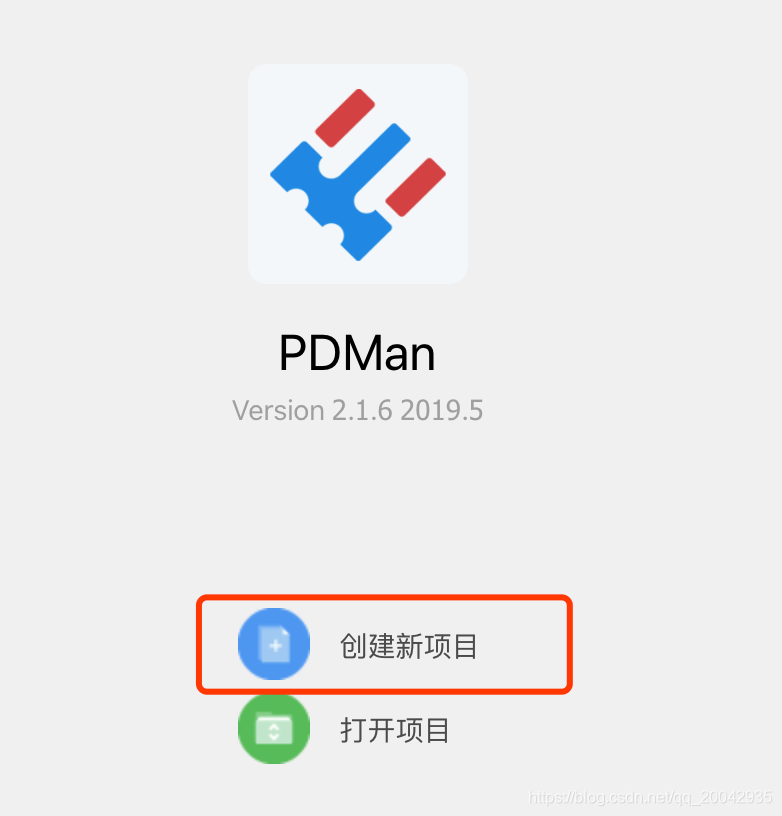

在主页面“创建项目”:
在这里插入图片描述

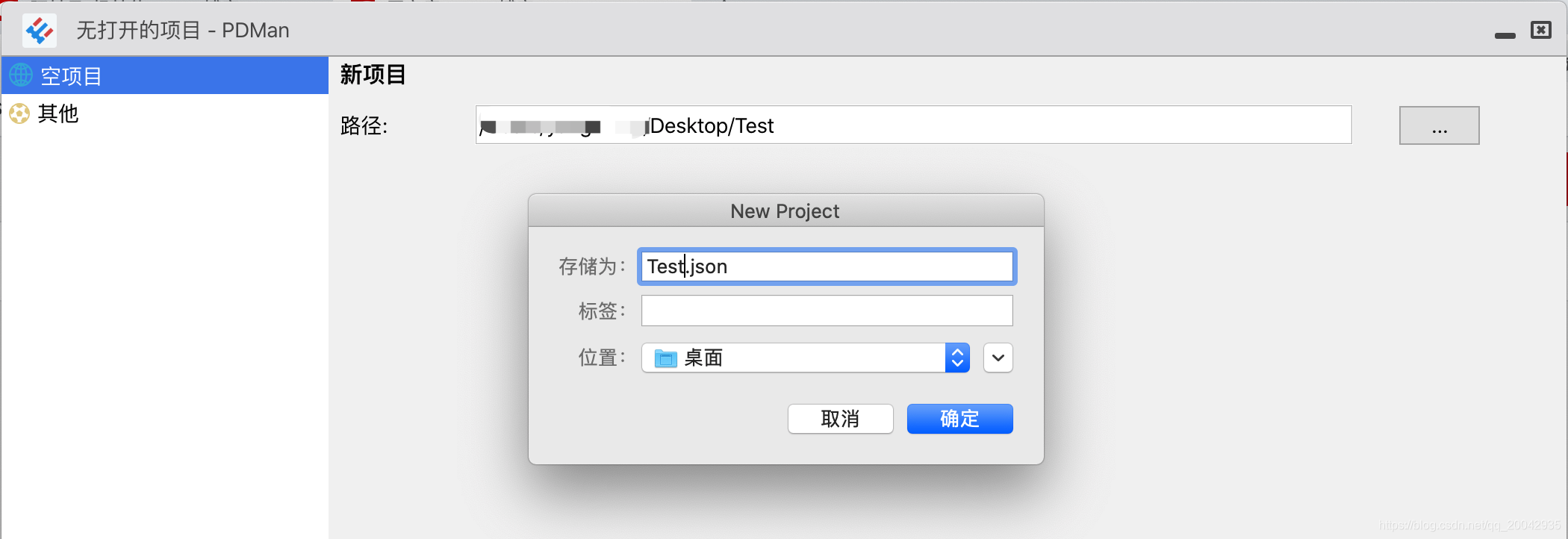

选择路径,输入项目名:

在这里插入图片描述

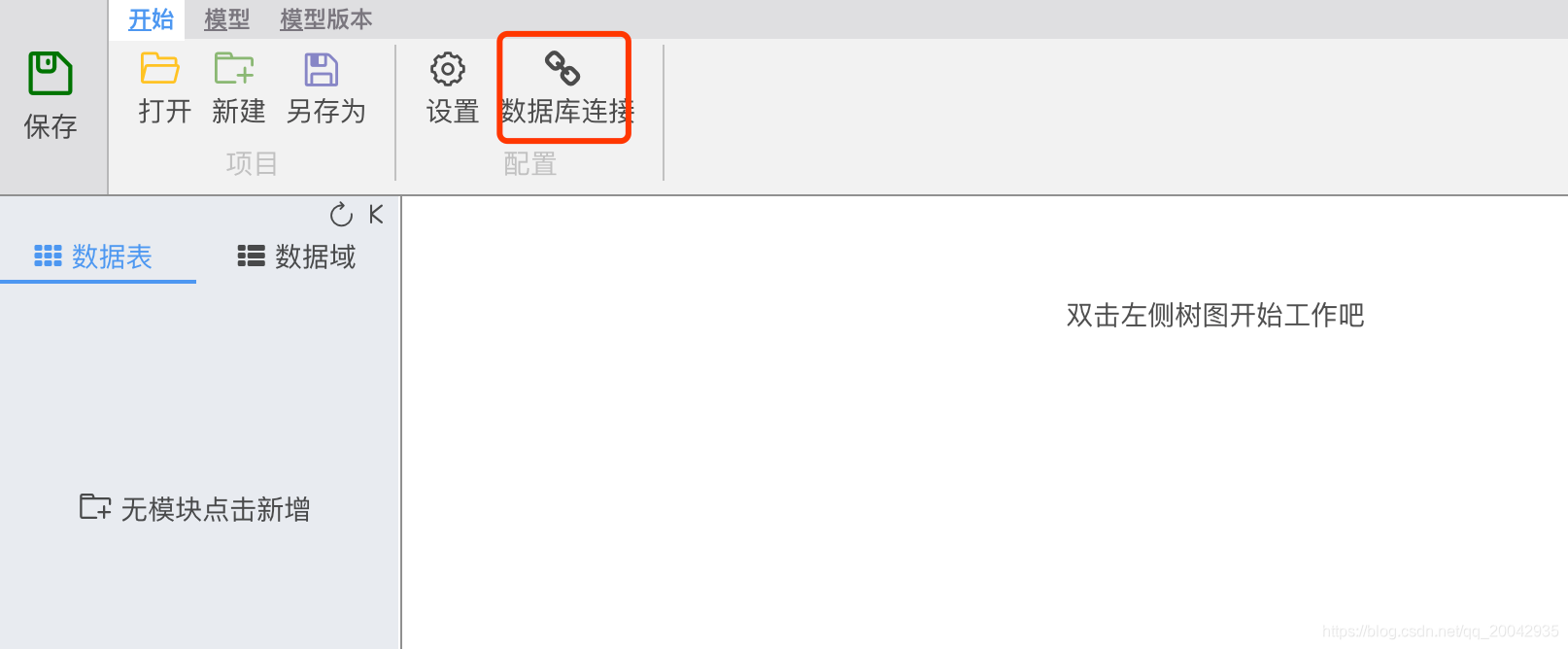

创建成功后,选择数据库连接:

在这里插入图片描述

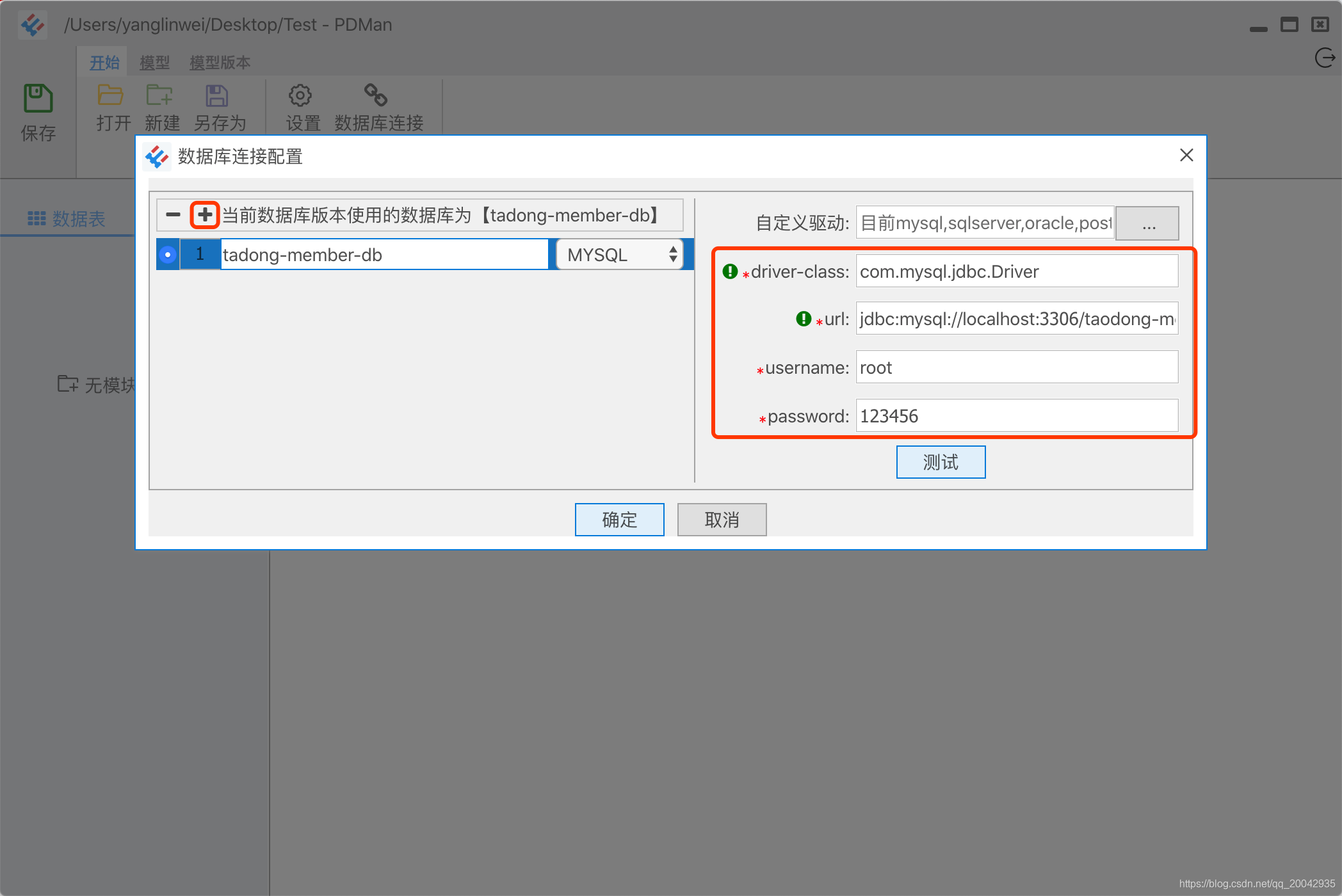

点击+号,填写连接信息:
在这里插入图片描述

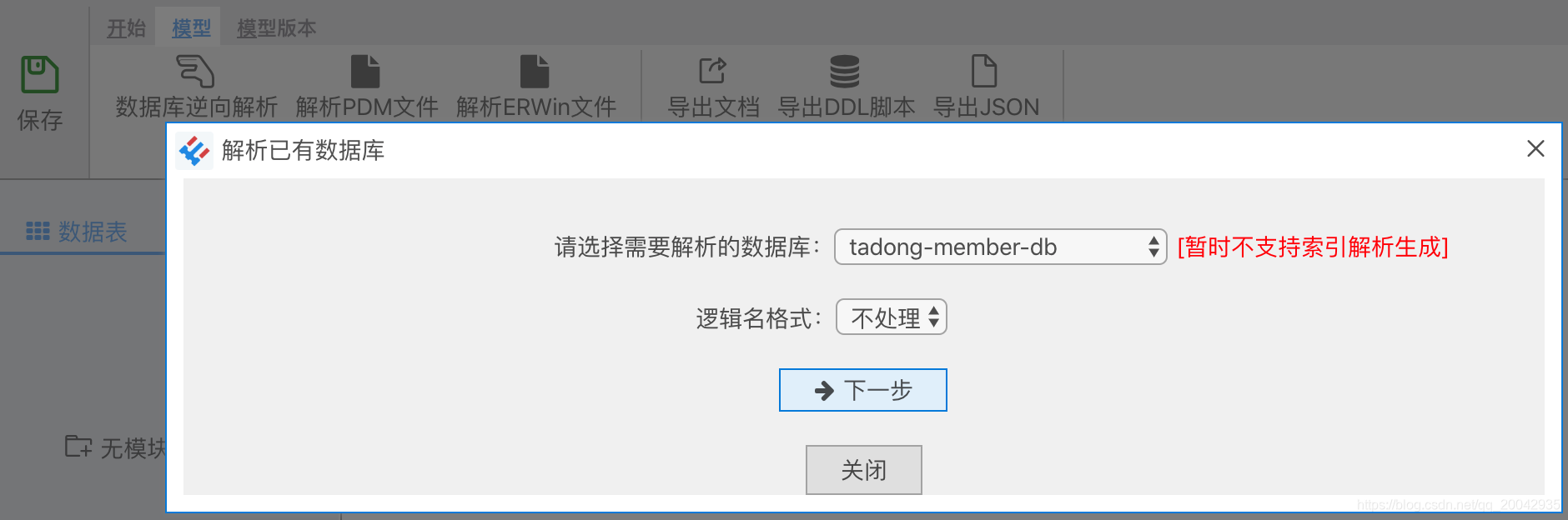

点击确定后,点击「模型」、“数据库逆向解析”,选择需要解析的数据库,点击下一步。
在这里插入图片描述

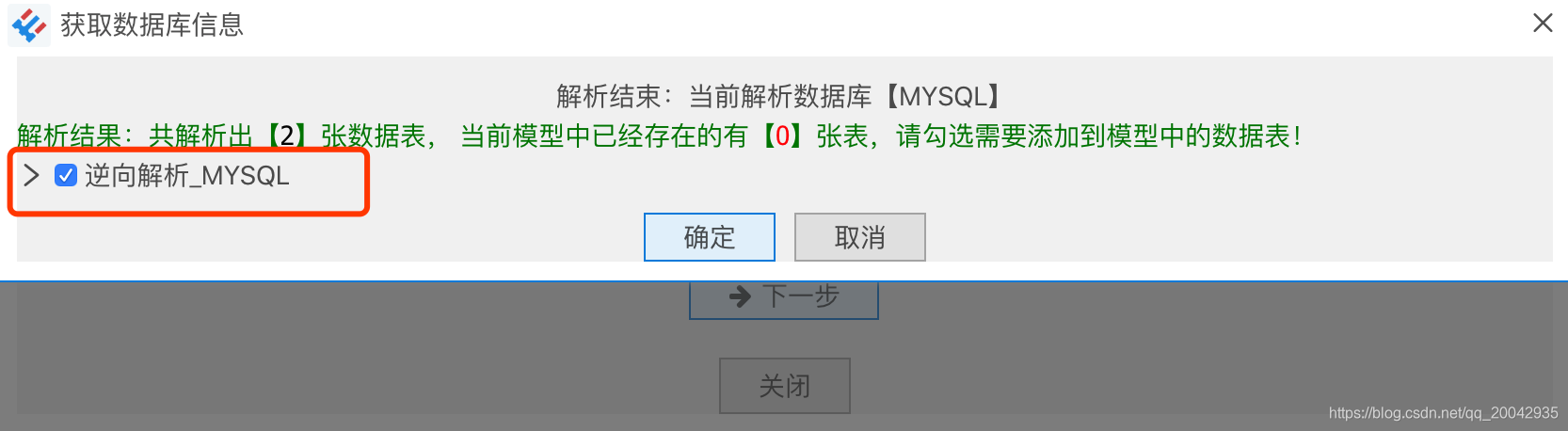

选择逆向解析MYSQL,确定:
在这里插入图片描述

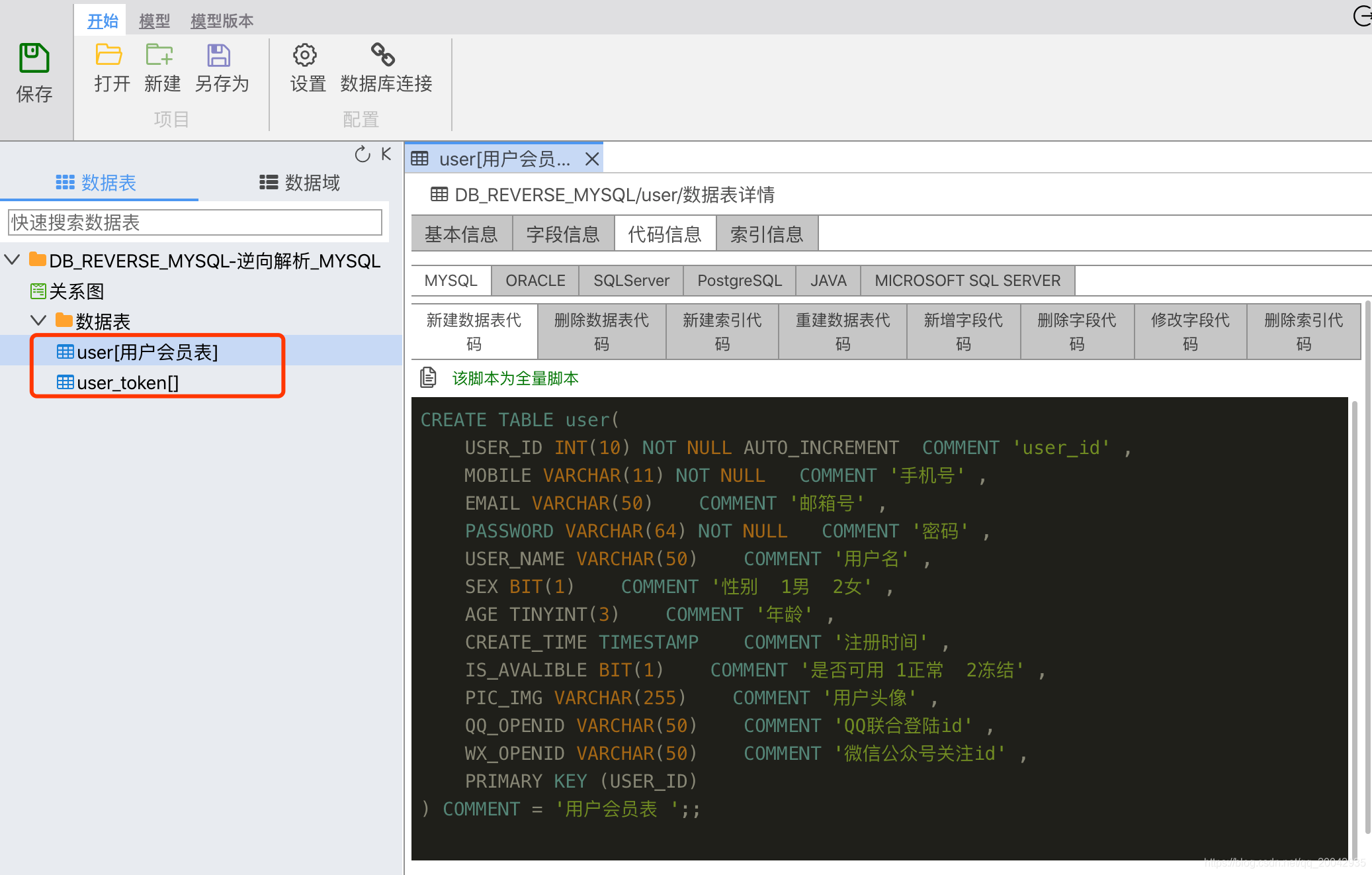

左侧栏就会新建数据表,右侧就可以操作了
在这里插入图片描述

具体的细节,大家可以慢慢使用,很容易上手。
