PCB布局中丝印大小及位置调节方法

        在PCB器件布局的过程中，丝印的大小和位置非常影响视线。所以在器件开始布局的时候，就需要将丝印设置小一点，同时将丝印放在不碍事的位置，等器件布局完成后再统一调节丝印大小和位置。

         下面先说一下如何统一调整丝印的大小

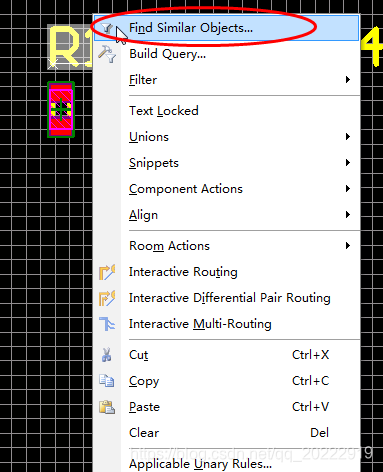

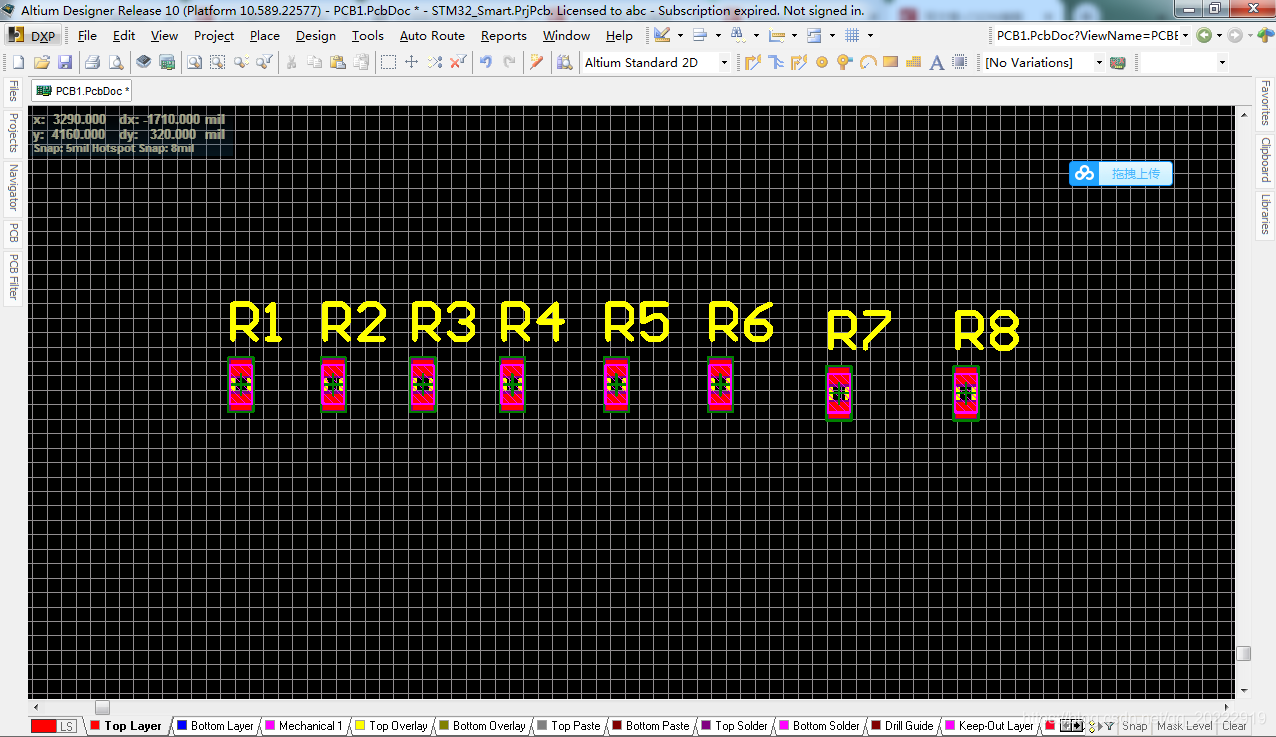

这里需要将8个电阻的丝印统一调小一点，首先选中丝印R1，单击鼠标右键，选择查找相似对象。

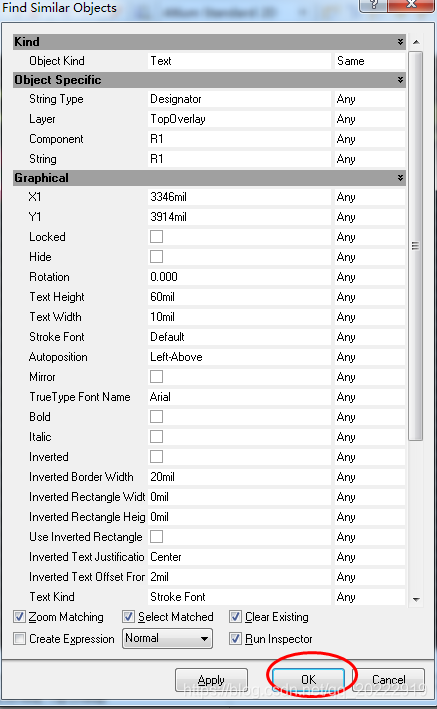

在出来的菜单中直接点OK按钮

这时就会同时选中8个电阻的丝印。

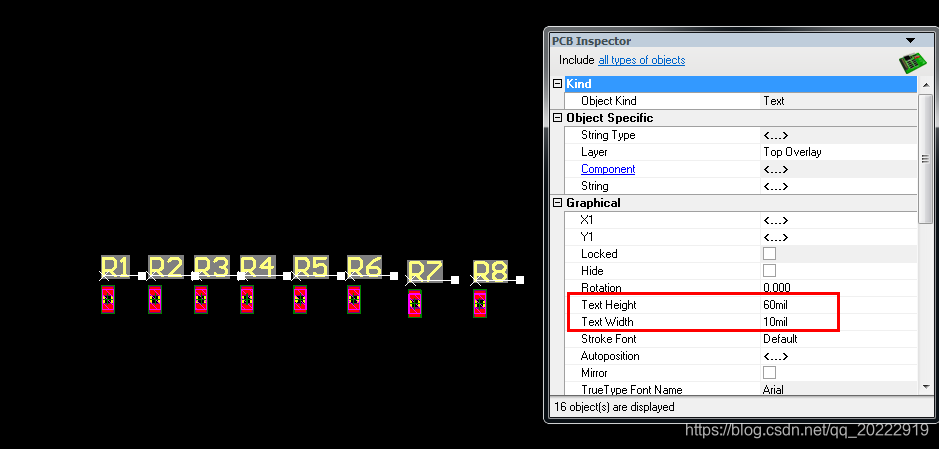

下来就可以在右边设置框中直接设置文本的高度和宽度了。

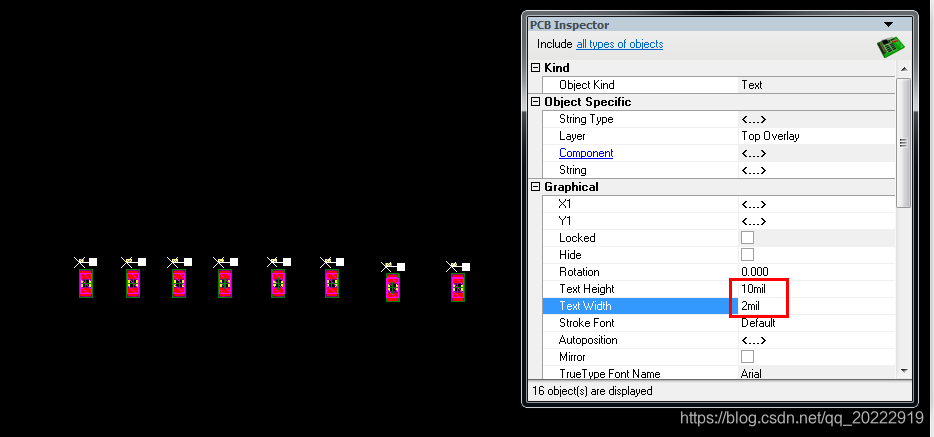

这里将文字高度设置为10mil，文字宽度设置为2mil，设置好之后按回车键，然后关闭设置窗口。

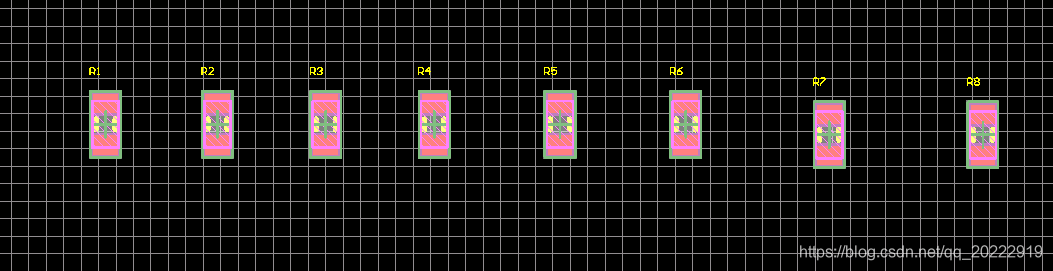

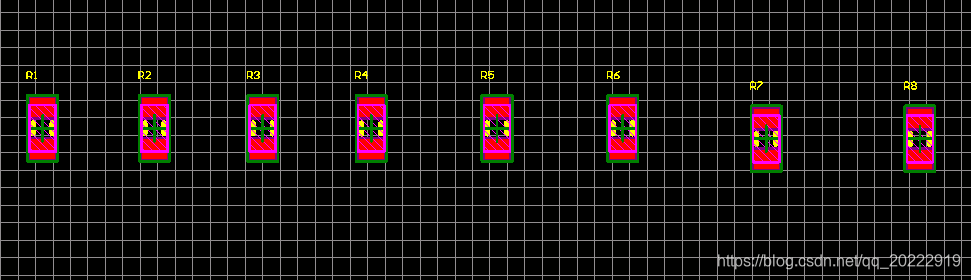

这时8个电阻的丝印就会变得非常小了。

下来设置丝印的位置

全部选中这8个器件

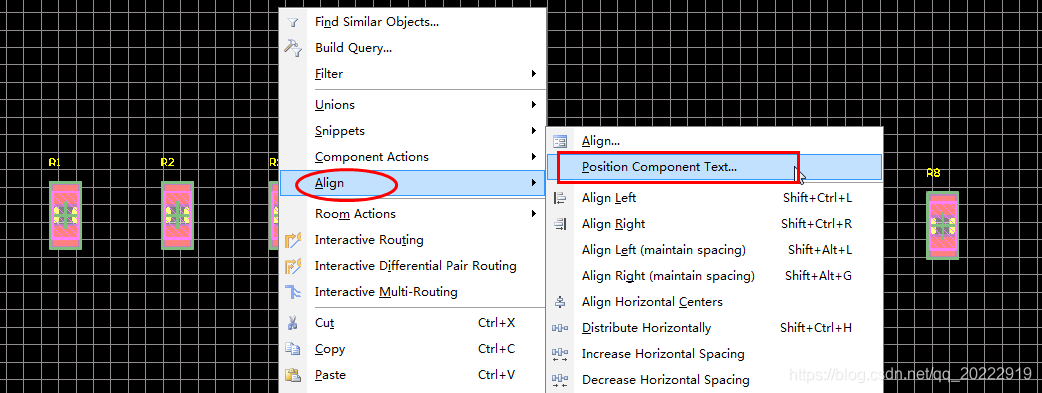

然后单击鼠标右键选择Align---Position Component Text

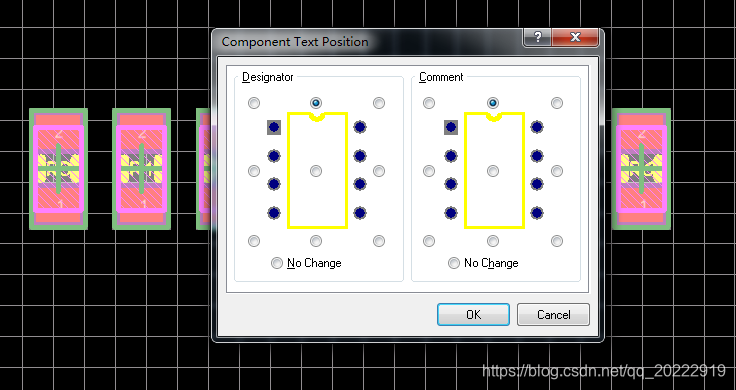

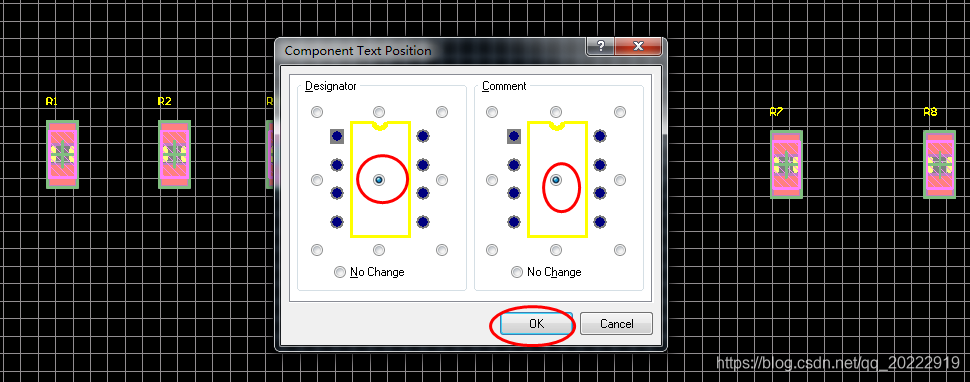

在出现的设置框中，将两个位置都选择器件正中心，然后点OK按钮。

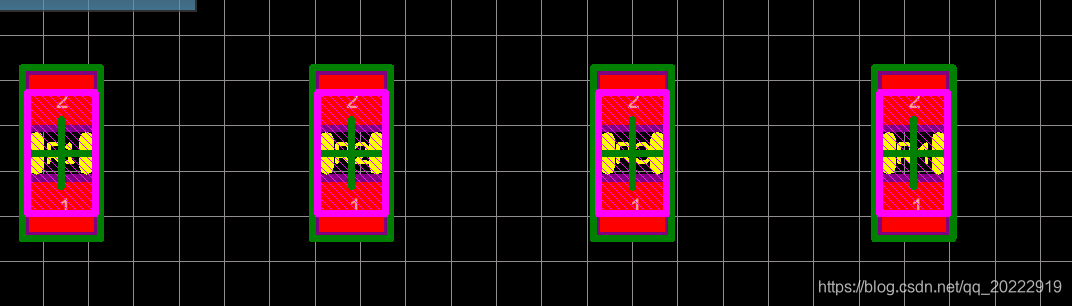

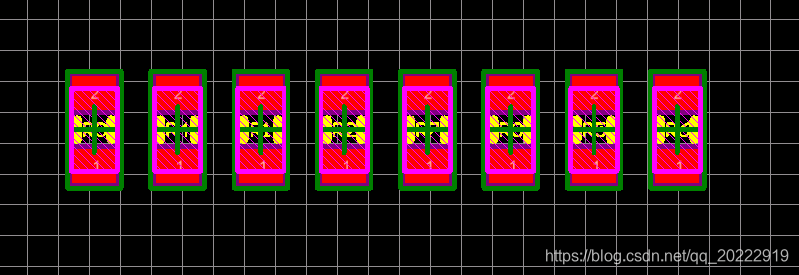

这样器件的丝印全部都被放到了器件的中心位置。

这时候丝印就不会阻挡视线了，可以开始对器件进行布局了。

布局完成后，上面的方法统一设置丝印位置。

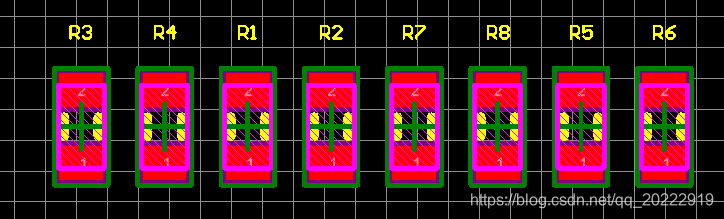

将丝印放在器件上方正中间。

这样通过对丝印的大小和位置快速调整，就避免了在布局时手动拖动丝印的麻烦。
