PSIM软件学习---03 电路的创建与仿真

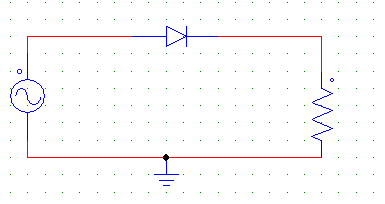

  首先新建一个电路,我这里建立了一个比较简单的电路。

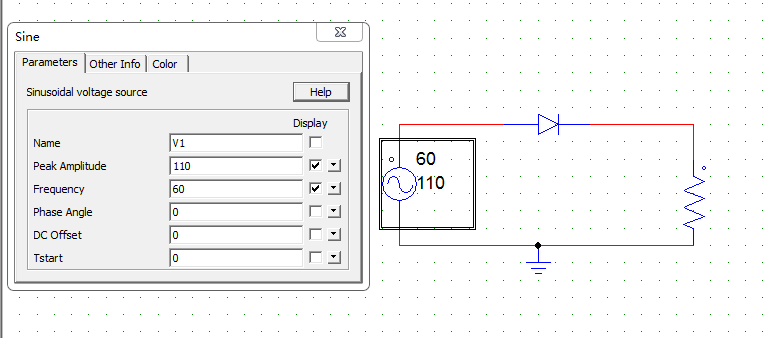

  电路建立好之后，如果要修改元器件的属性，直接在元器件上双击,此时就会打开元器件属性设置对话框,在对话框中直接设置元器件属性的值就行了。

  在每个属性后面的方框打上对号之后，就会在图纸上显示出来这个属性的值。设置完属性之后，直接点属性对话框右上角那个叉就可以了。

  接下来就可以开始仿真电路了。不过在开始仿真电路之前，还要设置仿真的时间参数。选择菜单栏中的Simulate选项，然后选择Simulation Control选项。

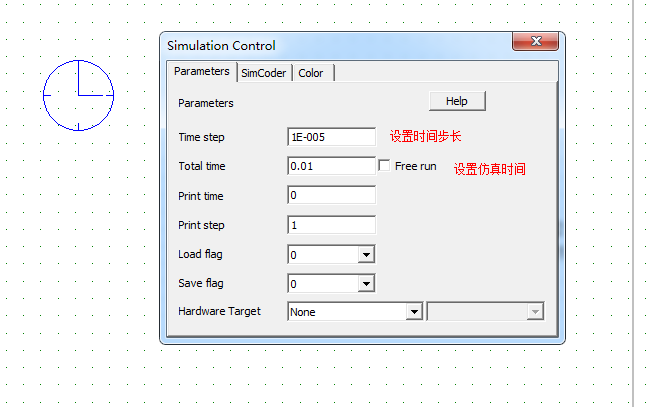

  这时就会出现一个钟表一样的图标,双击这个钟表图标，打开它的属性对话框。这里一般只需要设置他前两个属性就可以了。第1个是设置仿真的步长,也就是说这个软件多长时间去扫描一次电路中的参数,第2个是设置仿真的总时长，也就是说这个软件运行多长时间之后自动停止仿真。如果刚开始用不会设置的话，用它的默认值就可以了，设置好之后，点击右上角那个叉，关闭属性对话框。

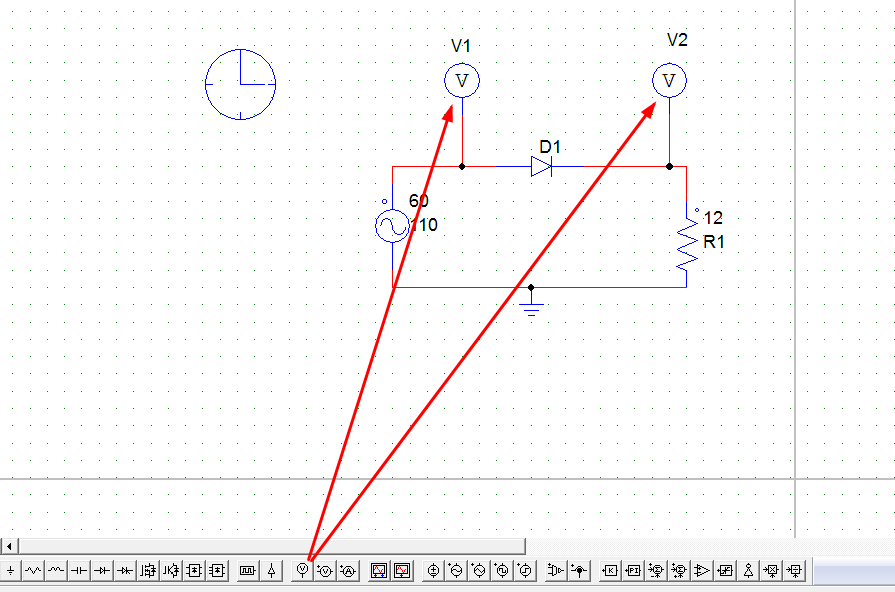

  在仿真之前还需要t添加需要观测的测试点，这里主要观察电压波形，所以添加两个电压的测试点，V1和V2。

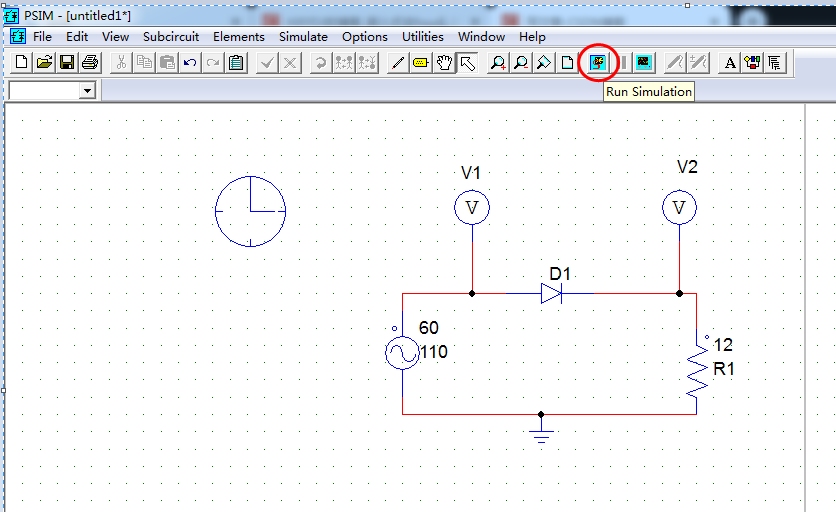

  下面点击仿真按钮，开始仿真。

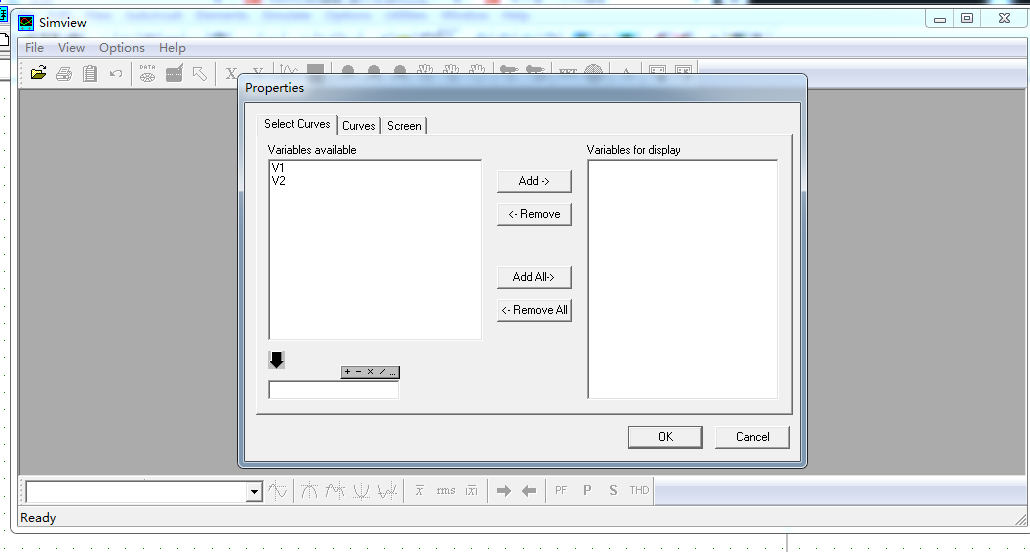

  这时就会弹出一个界面让你择需要观察波形的测试点。

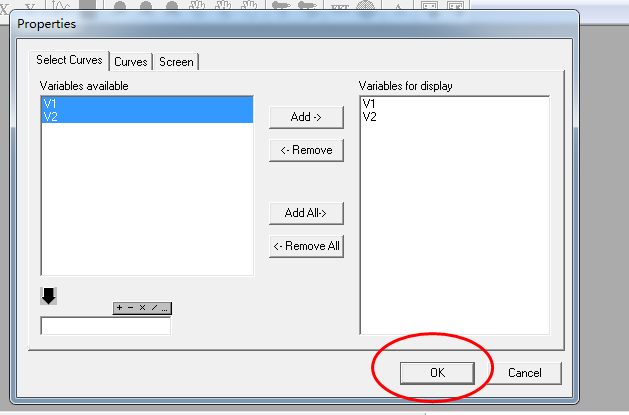

  双击左边的v1和V2按钮，它就会将V1和V2添加到右边的这个框中。

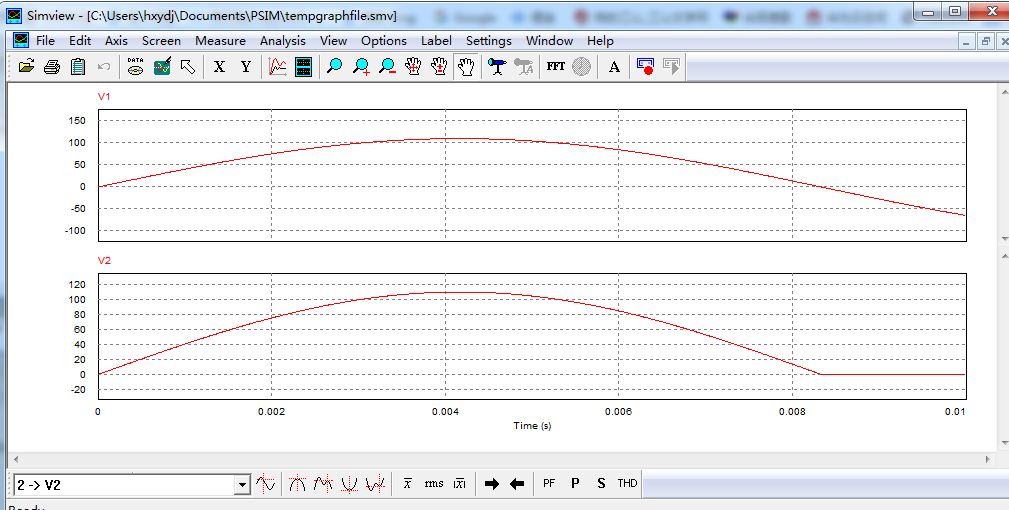

  然后点击OK按钮，此时V1和V2的仿真波形就会自动显示出来。

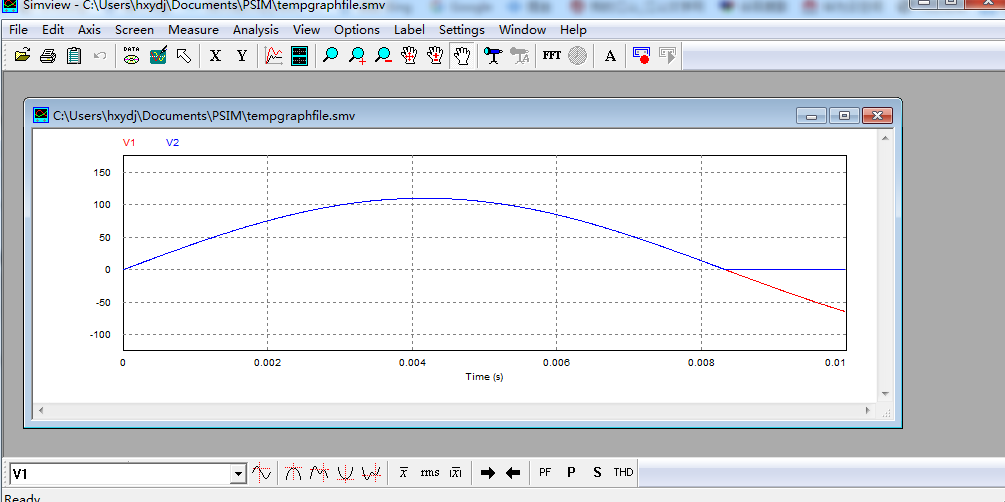

  但是这时v1和V2的波形重叠的在一起，不方便观看，需要将V1和V2的波形分开来，直接在波形上双击，就会打开刚才的波形设置对话框。

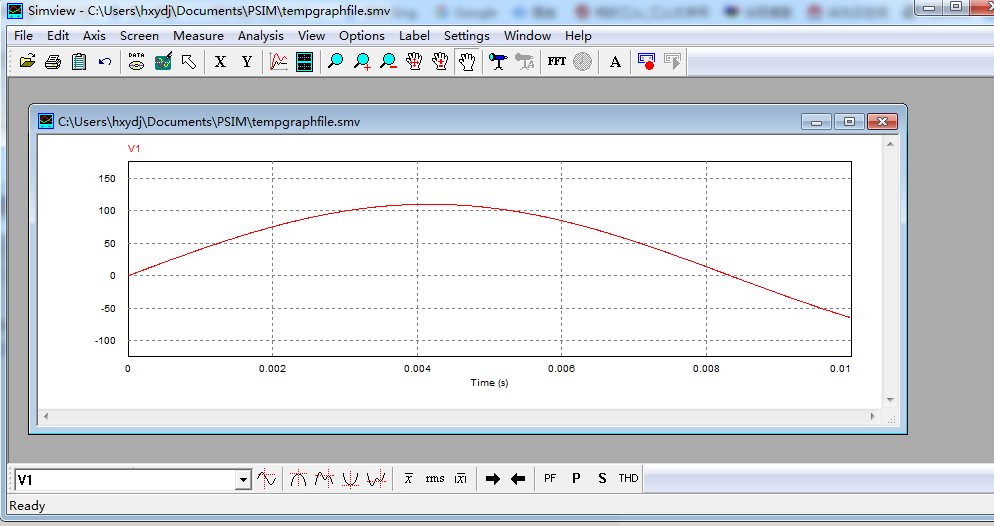

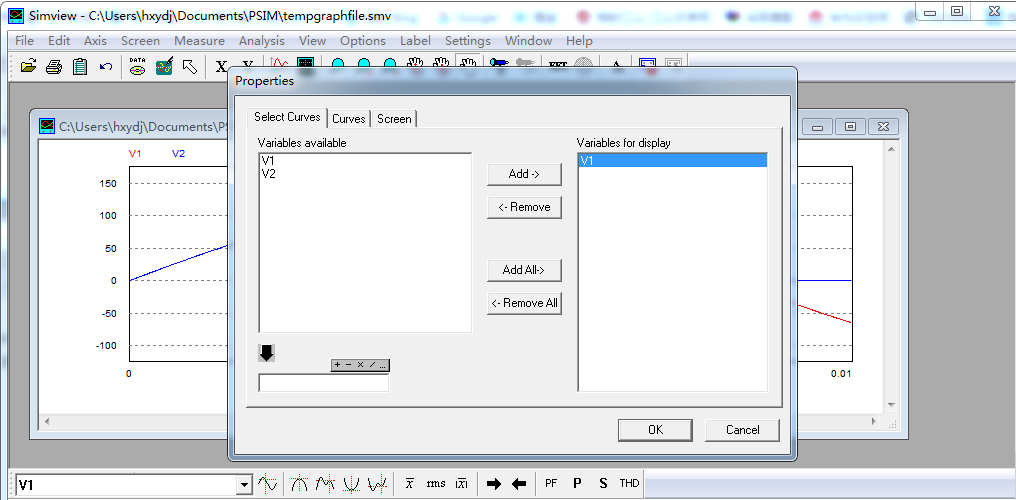

  在右边的对话框中双击V2取消V2波形显示，然后点击OK按钮，这时候界面上就只会出现V1的波形。

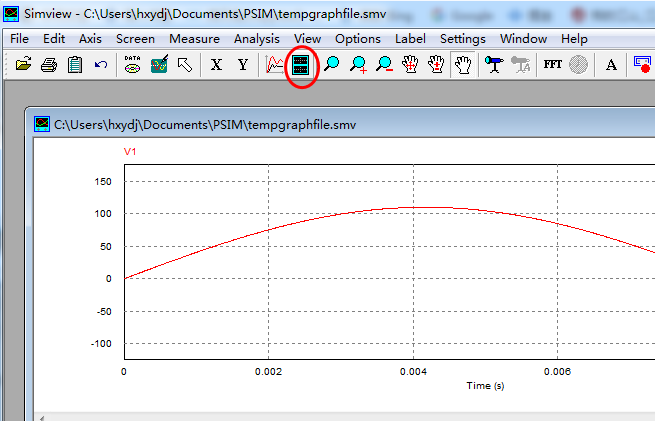

  然后点击波形显示界面波形添加按钮，重新将V2二的波形单独添加进来。

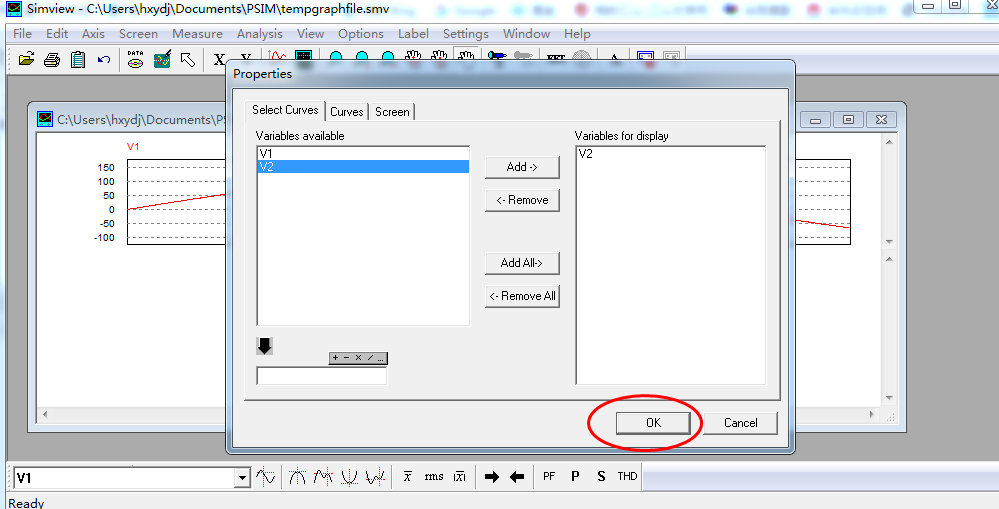

  这时就会打开波波形添加的界面，双击左边的V2将V2添加到右边的列表中，然后点击OK按钮。

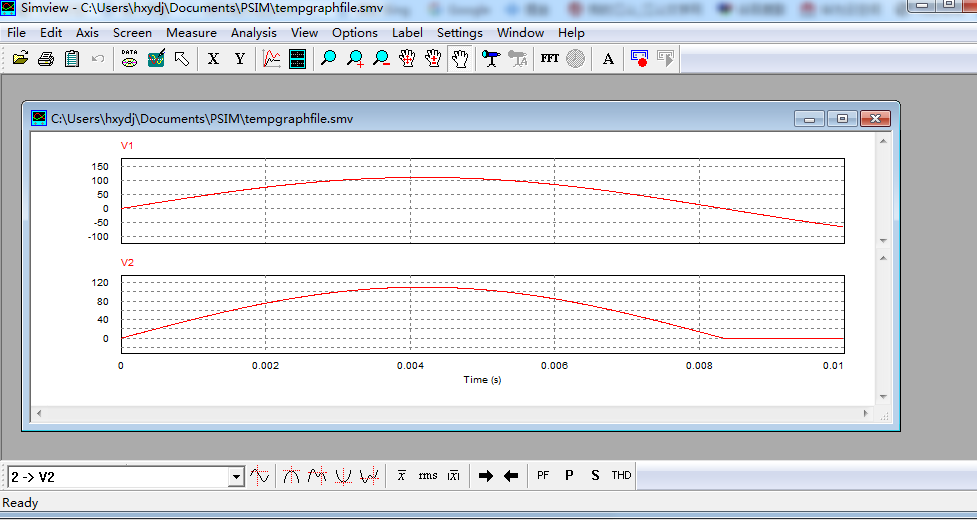

  这时候V1和V2的波形就单独显示出来了。

  然后双击这个波形窗口将波形最大化显示。

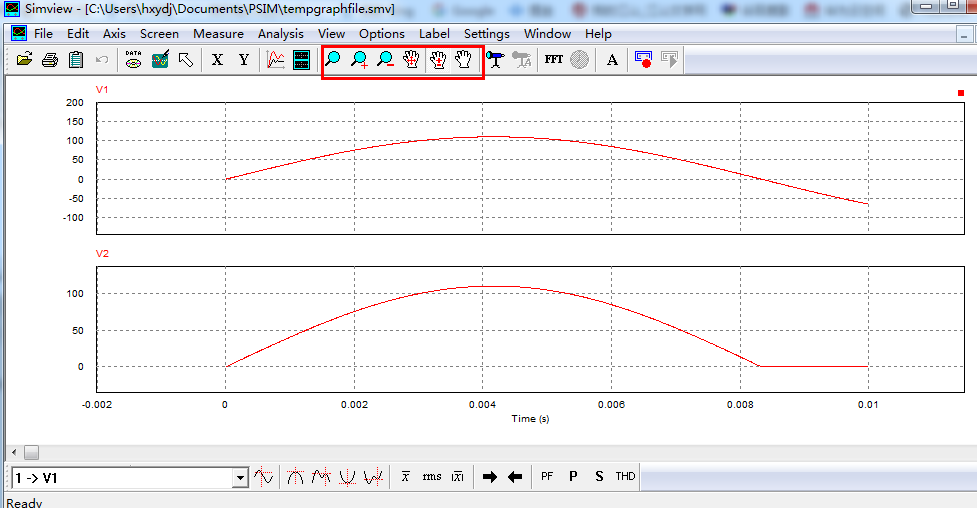

  使用工具栏中的放大镜按钮和手型图标，就可以放大缩小波形。

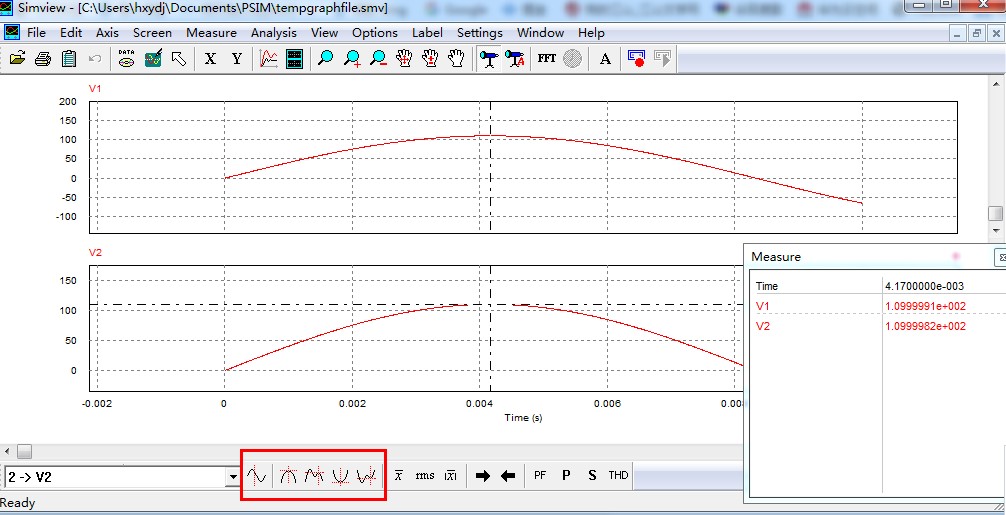

  下面这几个波形按钮是用来测量波形的，比如可以用它来测量波形的最大值最小值等。

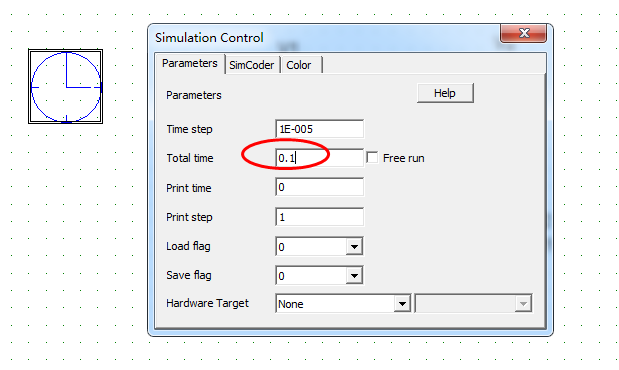

  由于刚才设置的仿真时间比较短，所以现在只能看到一个波形，如果想看多个周期的波形的画，在图纸中双击时钟的图标，将仿真时间改大一点。

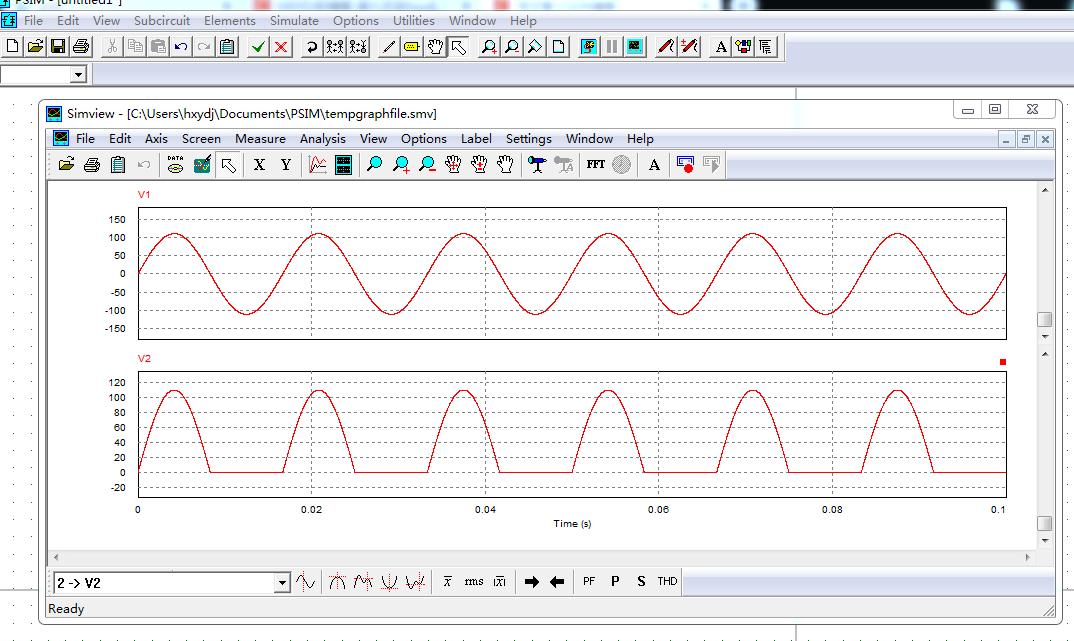

  反正时间设置好之后，重新点击仿真按钮，这时候仿真波形的周期就比较多了。

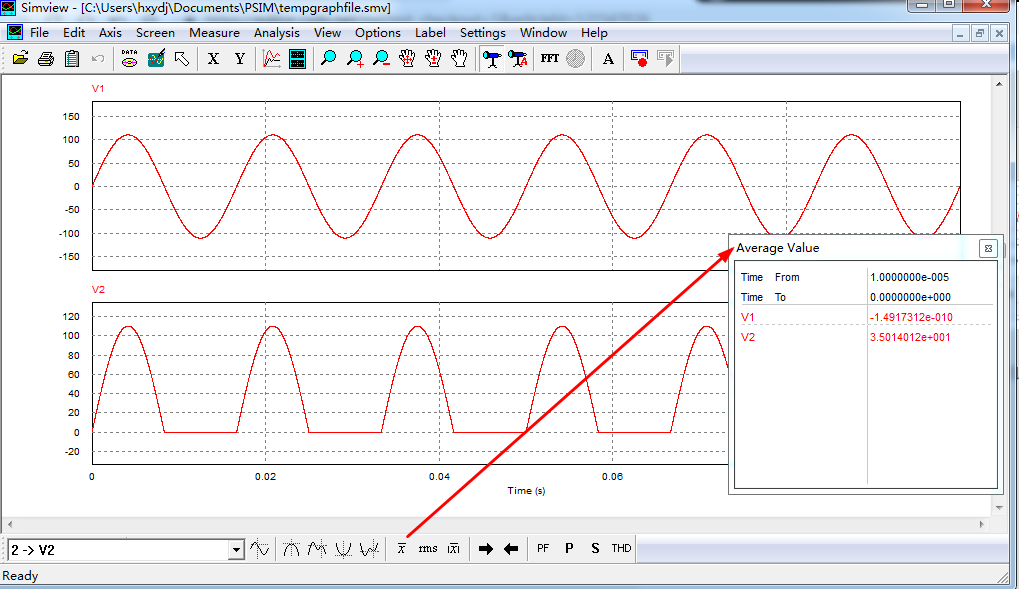

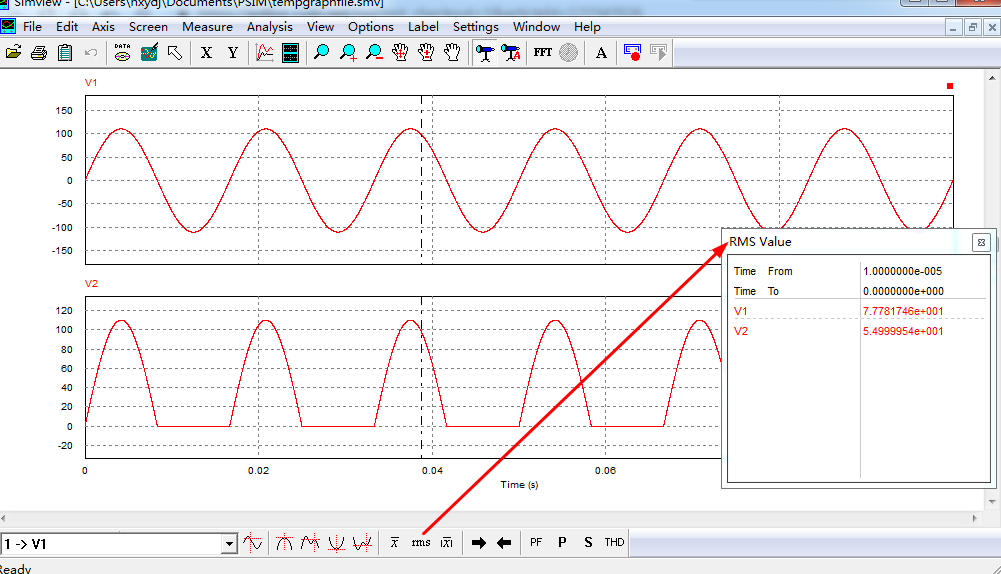

  在波形显示界面还有好多其他功能，比如可以对波形求平均值，均方根值等。

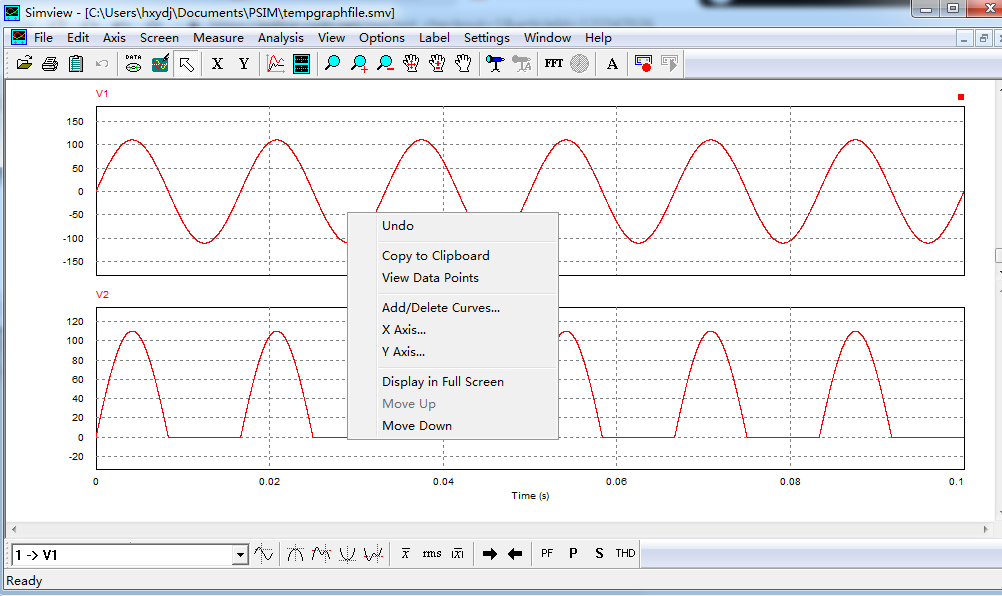

  在波形上单击右键，也可以对波形进行其他操作。
