将立创EDA中PCB元件封装转换为KiCad格式方法

  在使用KiCad软件的时候,有些元器件的封装没用合适的,需要自己画。但是自己画起来比较麻烦,这时候就可以直接去立创EDA软件中下载。

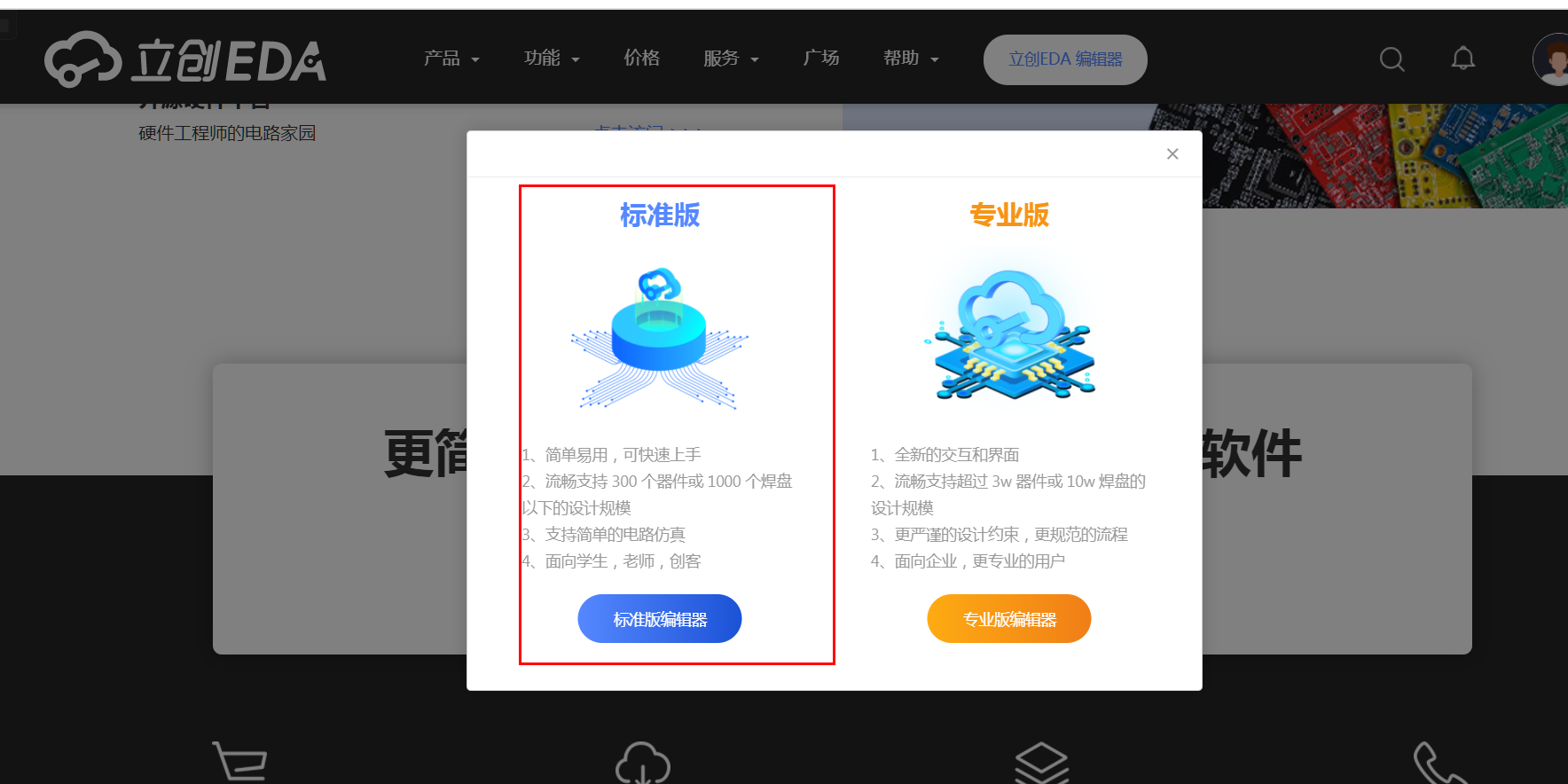

  首先登陆立创网页版的EDA,网址:https://pro.lceda.cn/ 进入标准版。
在这里插入图片描述
  然后新建一个PCB文件,在里面放入自己想要的封装。
在这里插入图片描述

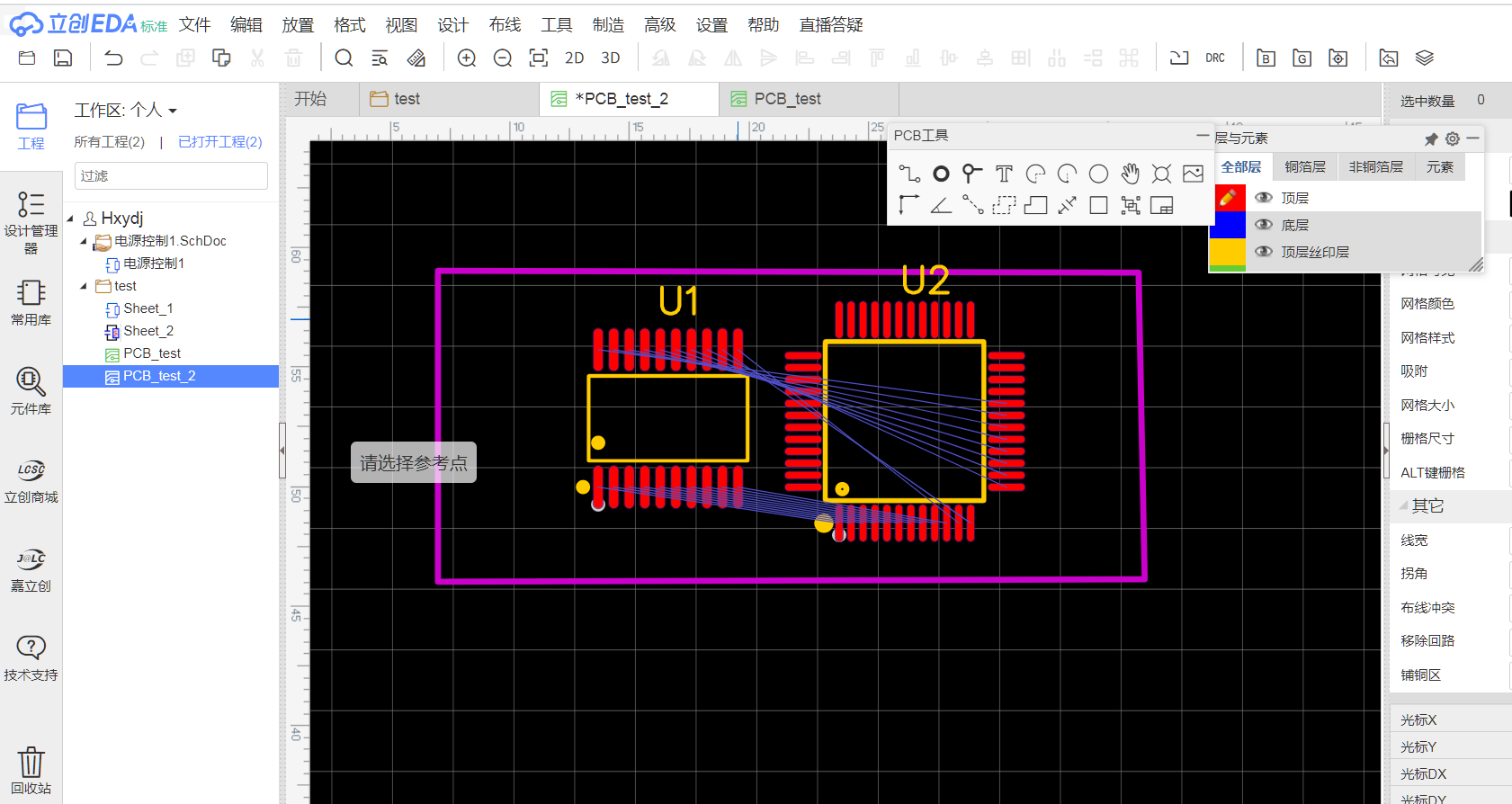

  在这里放了一个STM8和一个STM32单片机的封装。然后选择文件—导出—立创EDA

在这里插入图片描述

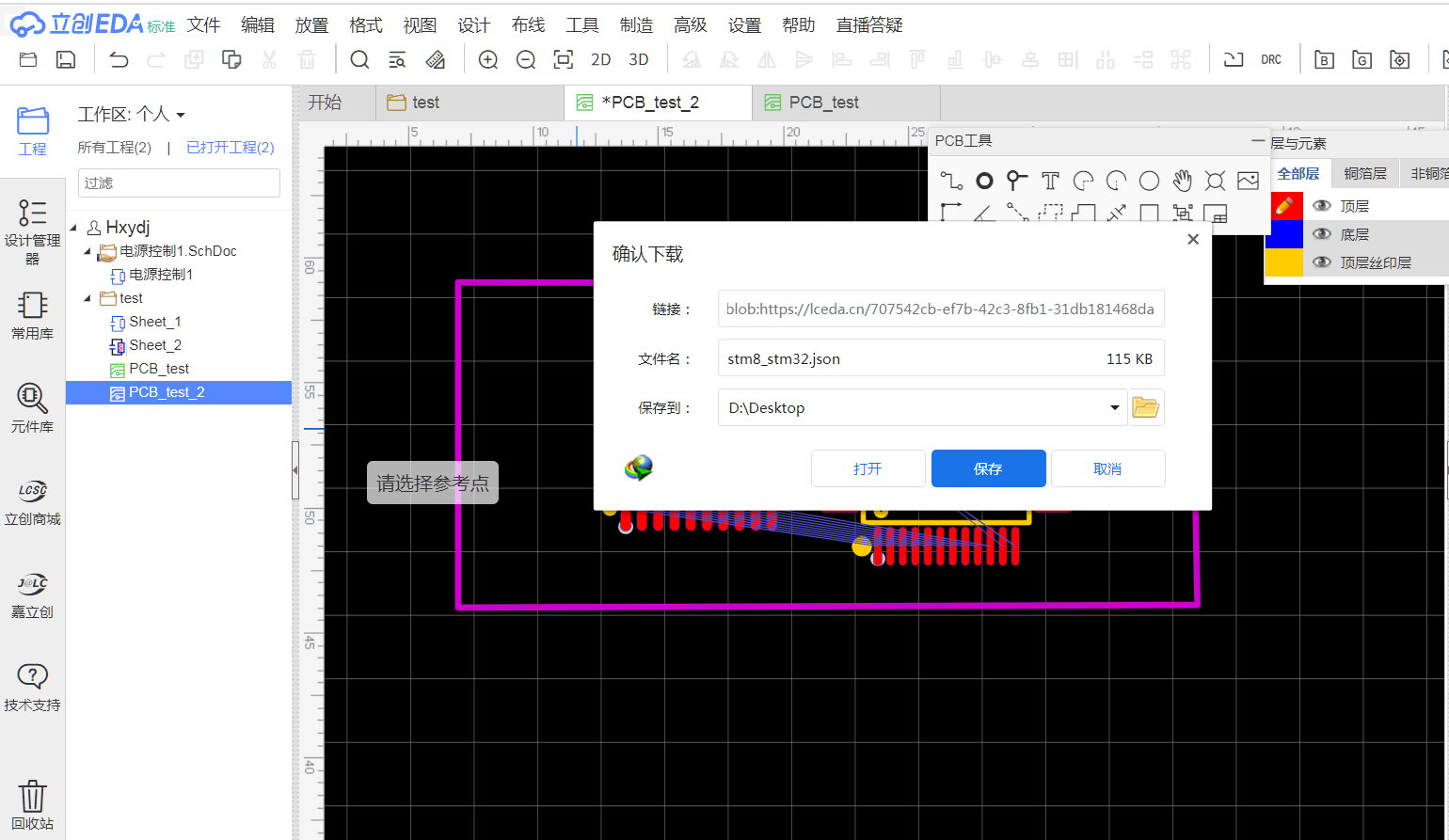

  选择需要存储的路径,并修改需要保存的文件名。
在这里插入图片描述
  接下来打开 在线转换网站 EasyEDA Files To KiCad EDA
网址:https://wokwi.com/tools/easyeda2kicad
在这里插入图片描述

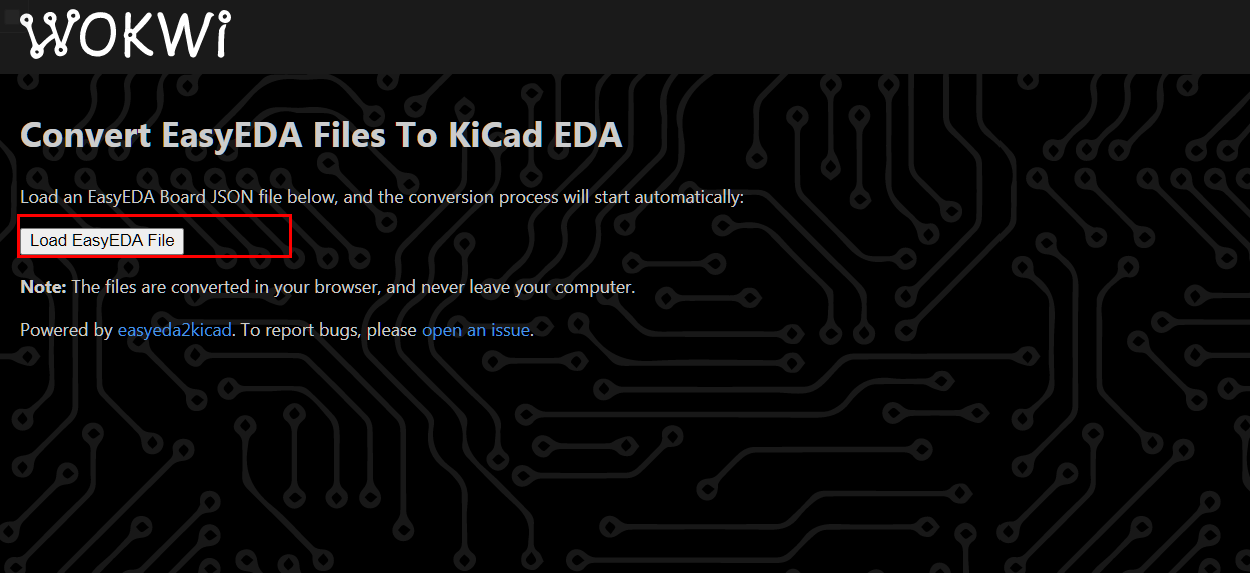

  然后点击文件上传按钮,上传刚才导出的PCB文件。
在这里插入图片描述

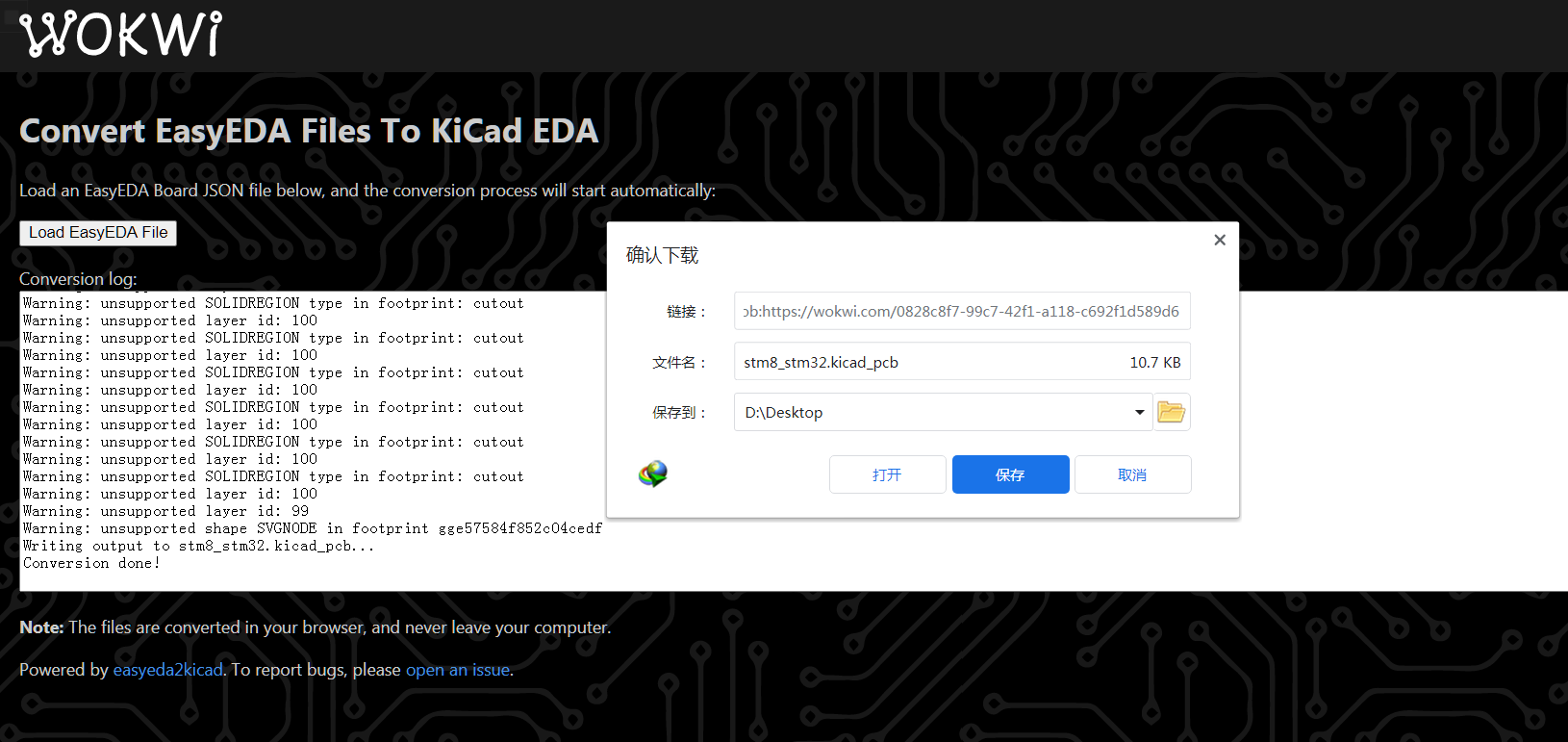

  文件转换完成后就会弹出一个下载按钮,保存转换成功后的PCB文件。
在这里插入图片描述

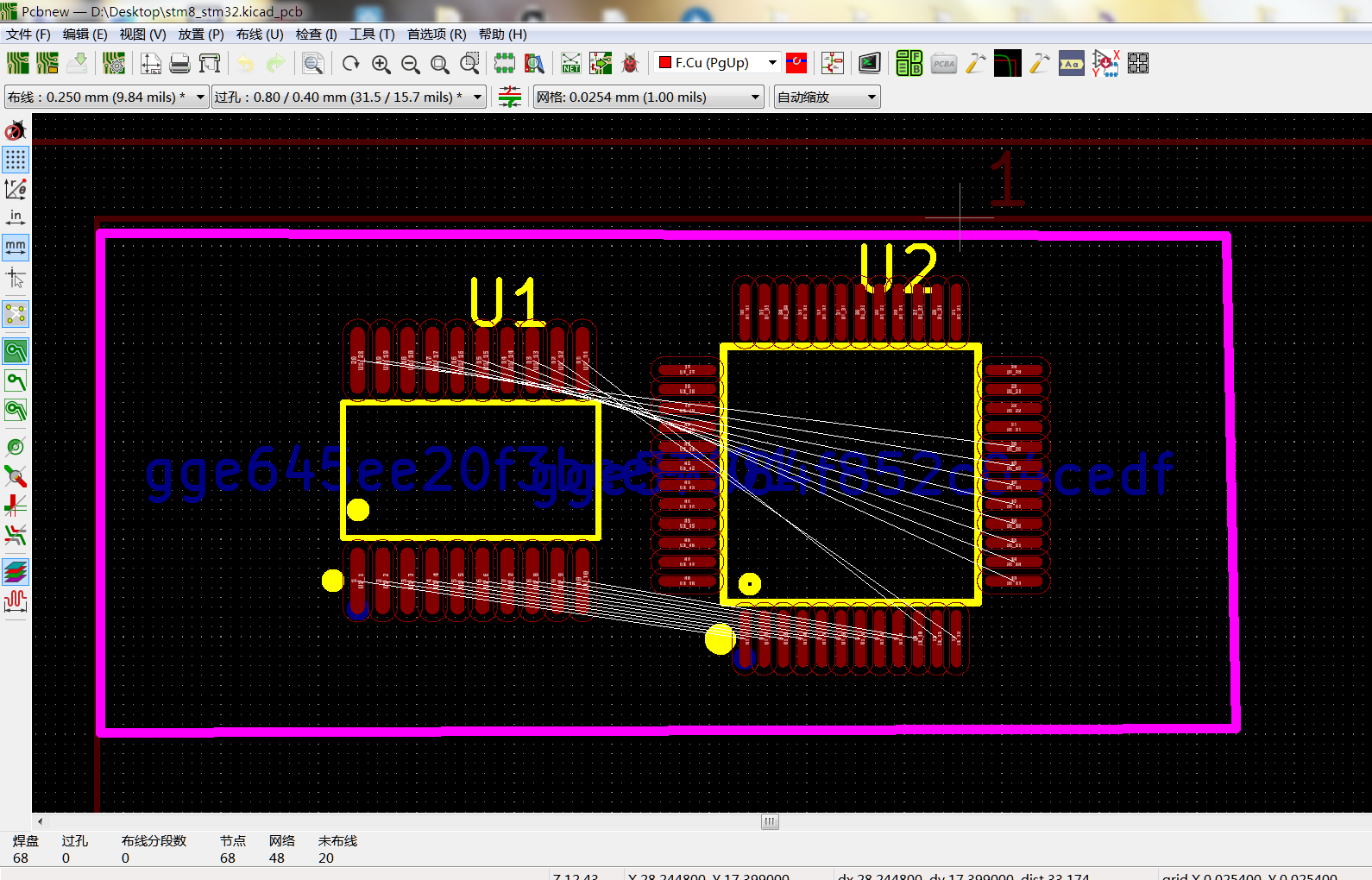

  这时候就可以直接用KiCad软件打开刚才转换后的PCB文件,这里没有直接转换成器件封装,如果需要封装的话,可以使用KiCad的封装导出功能。
在这里插入图片描述

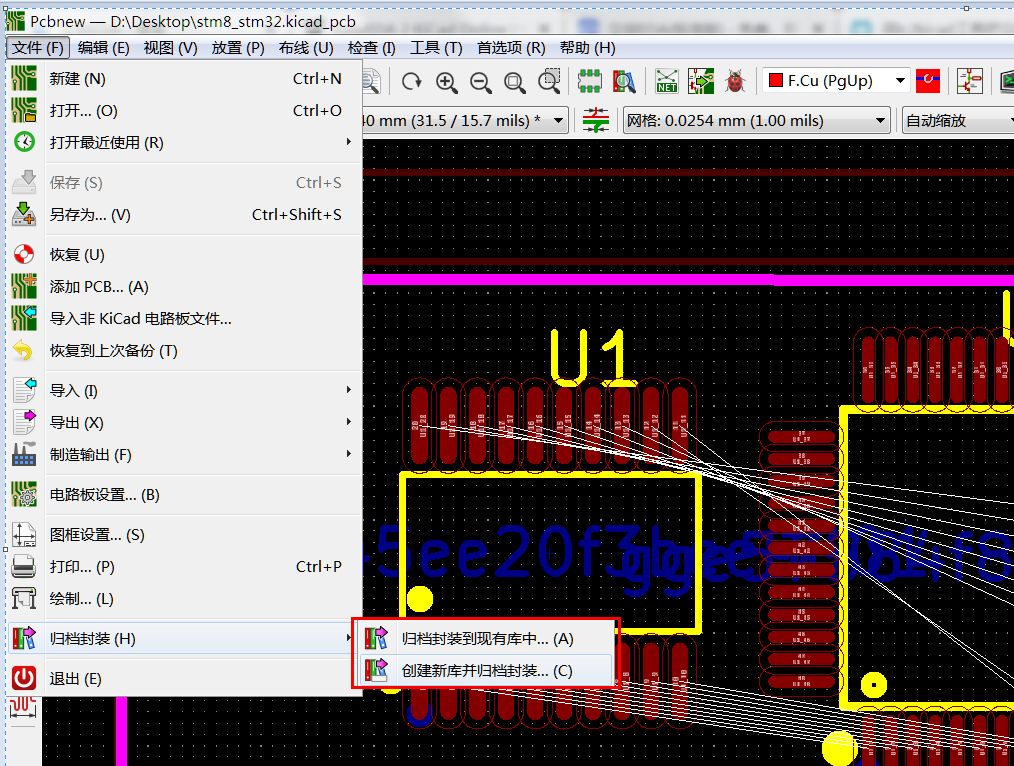

  选择文件—归档封装,可以将封装归档到当前现有的库中,也可以将封装归档到新的封装库中。

  这样就可以直接在KiCad软件中直接使用立创EDA中的封装了。
