Labview之RS485通信

已于 2022-06-16 23:40:26 修改
阅读量1.4w 收藏 115
点赞数 17
分类专栏： Labview MODBUS 文章标签： Labview MODBUS
于 2022-06-16 22:08:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_20792765/article/details/125300239
版权

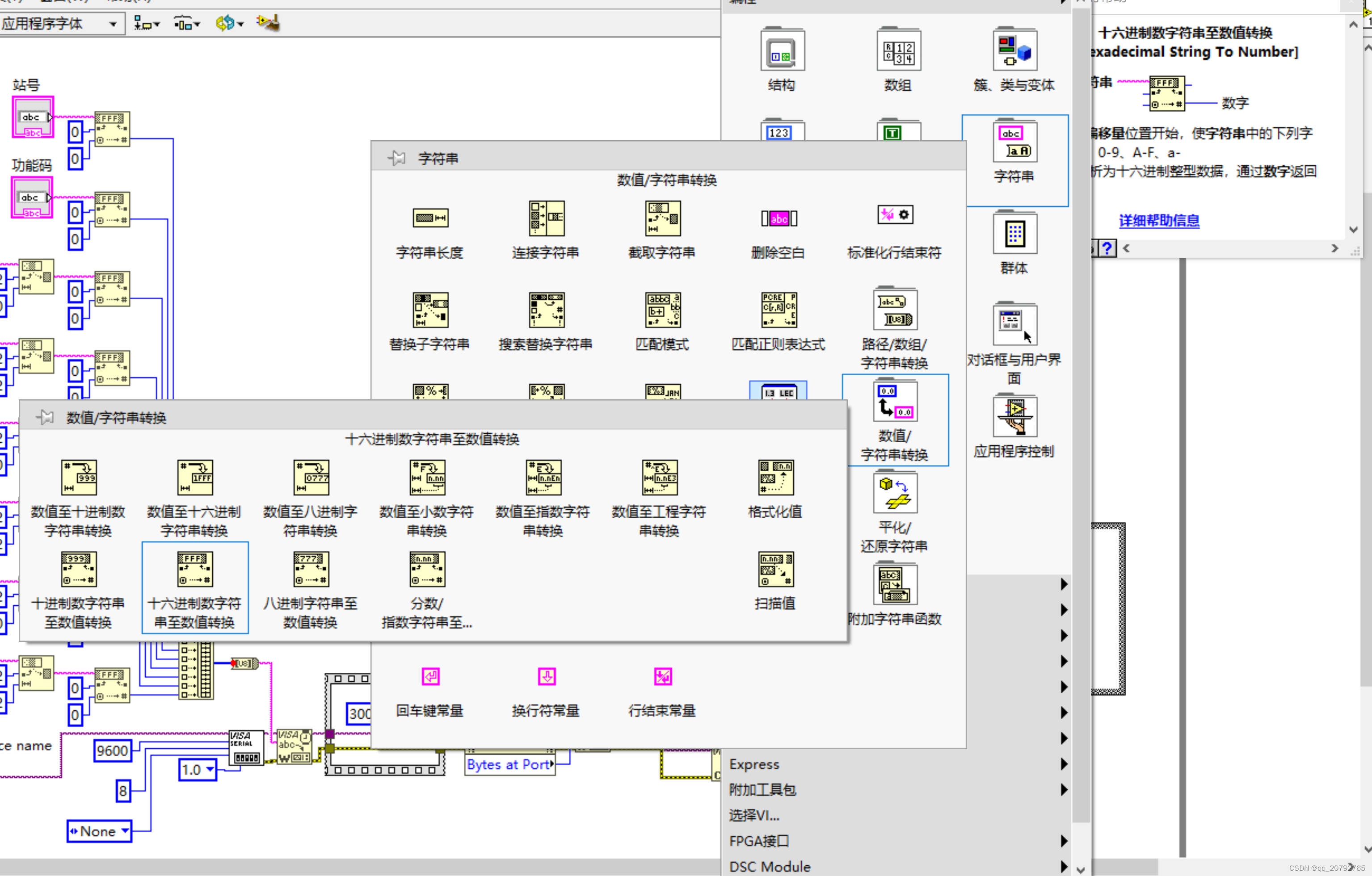

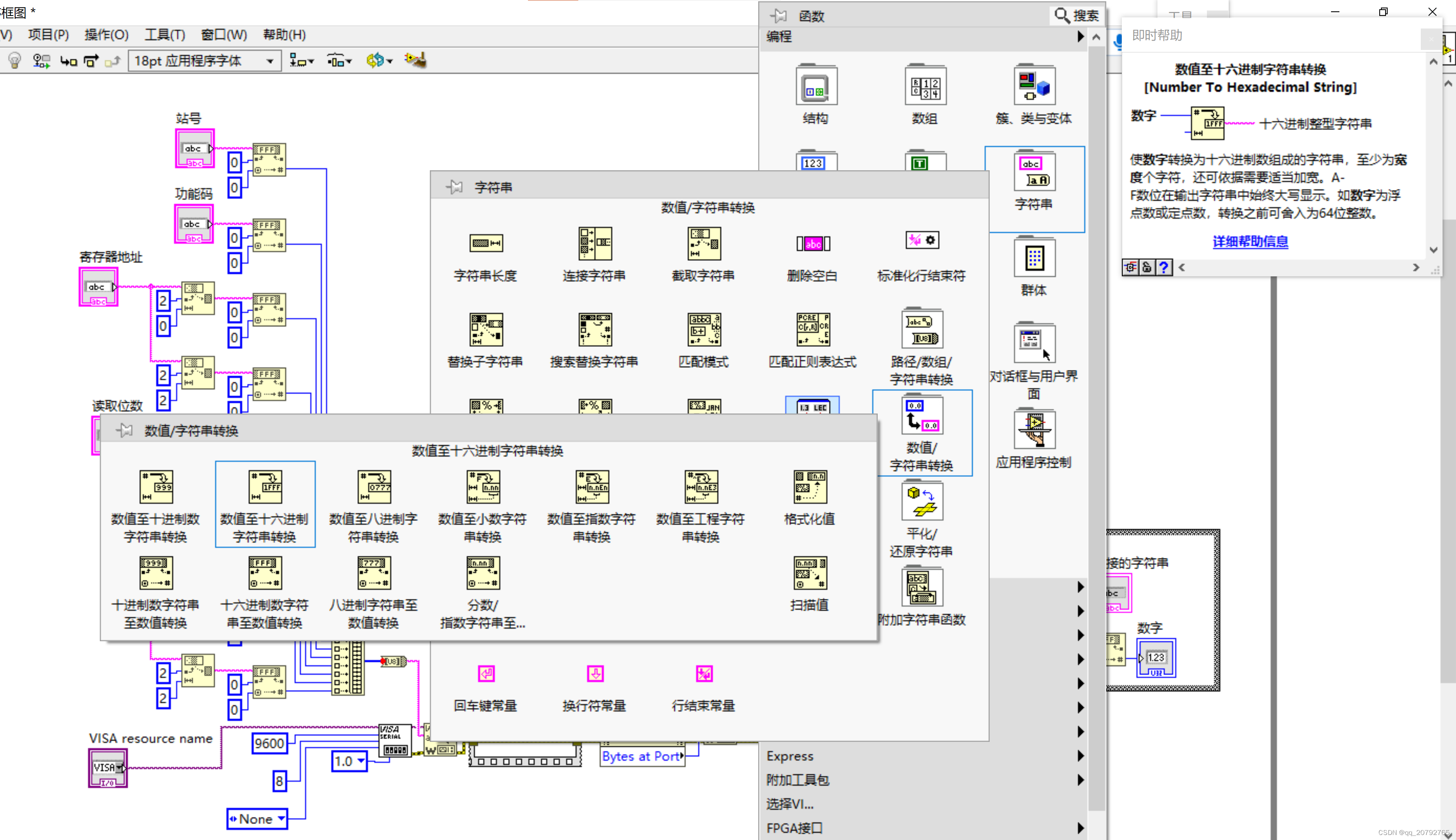

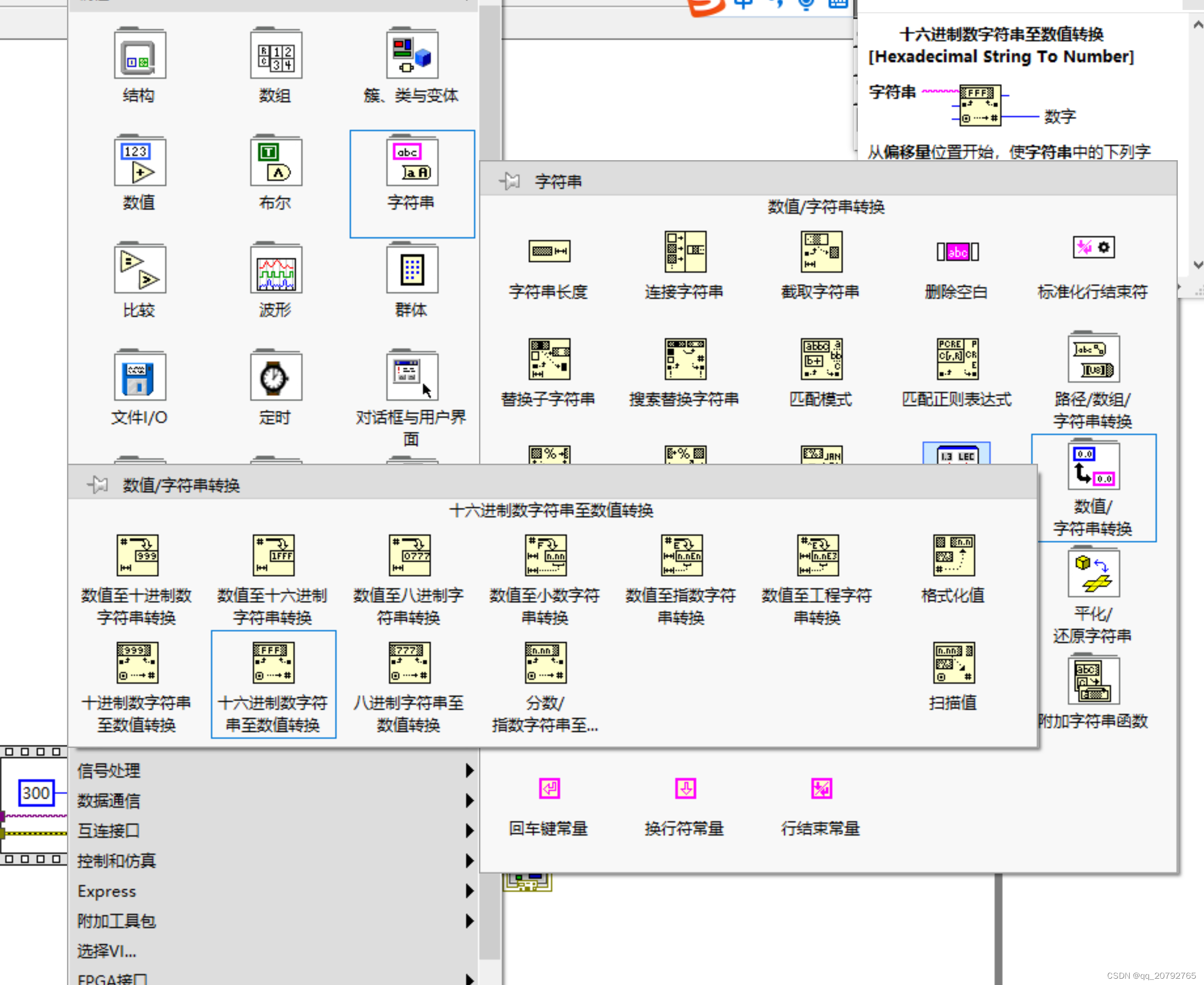

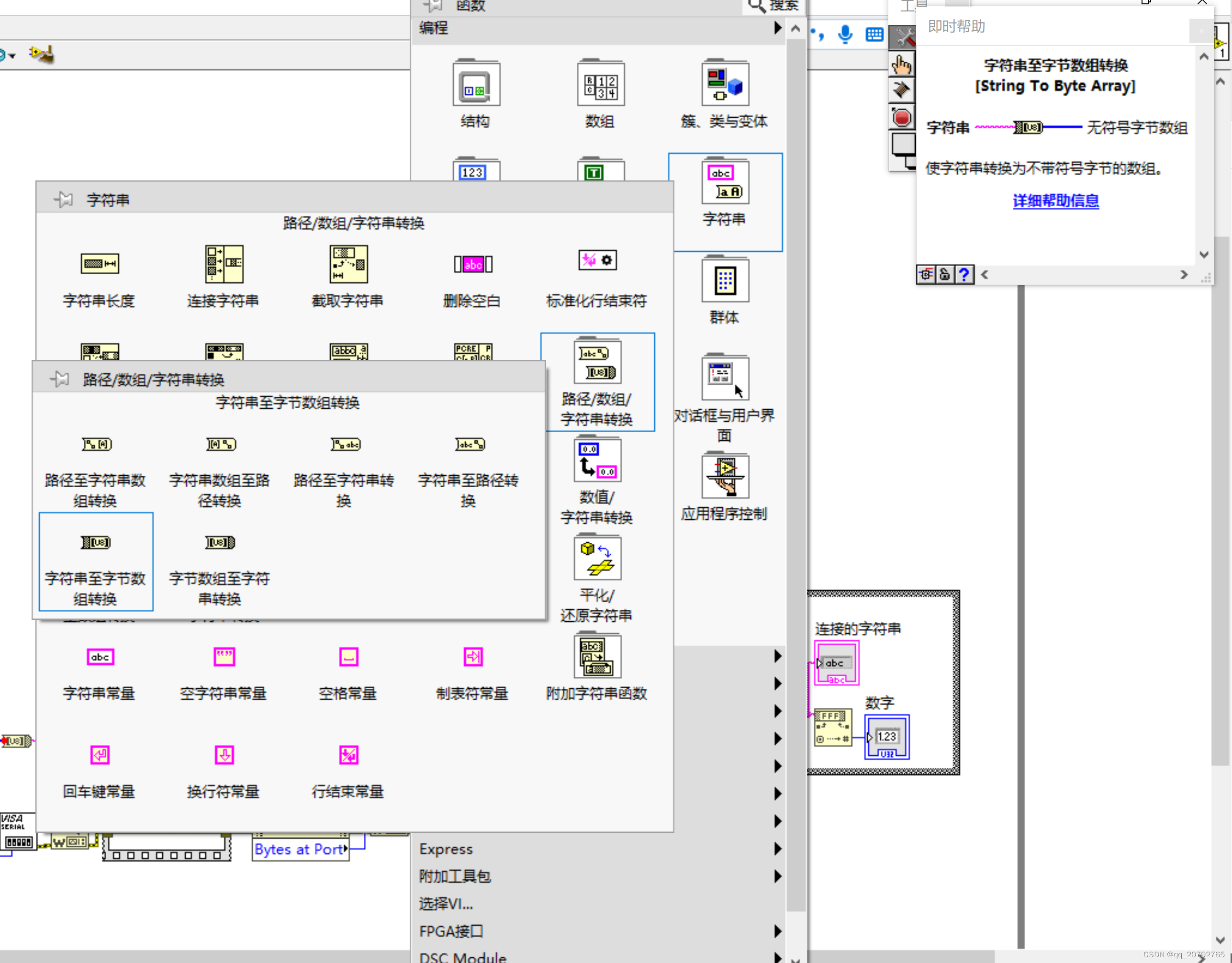

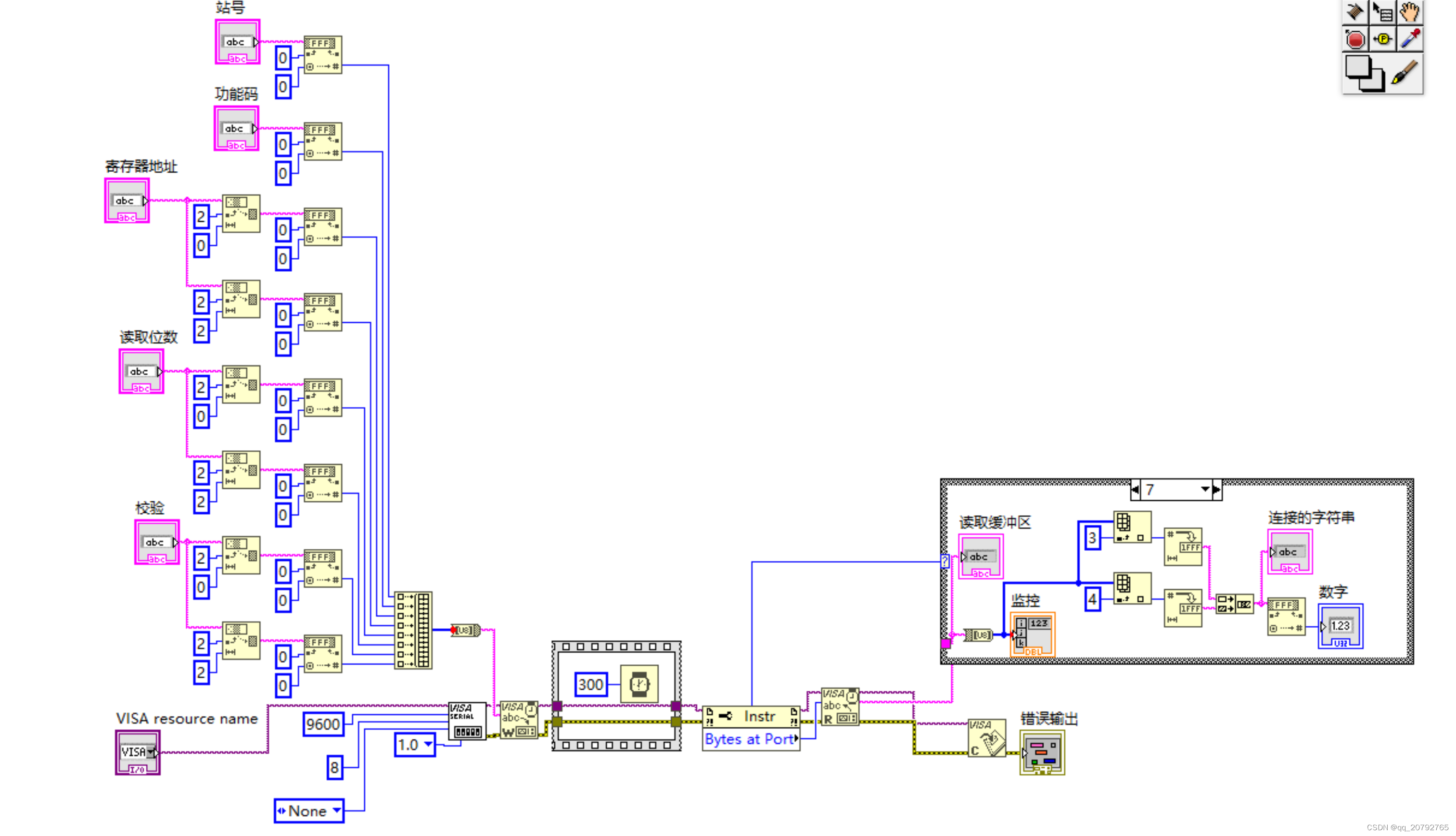

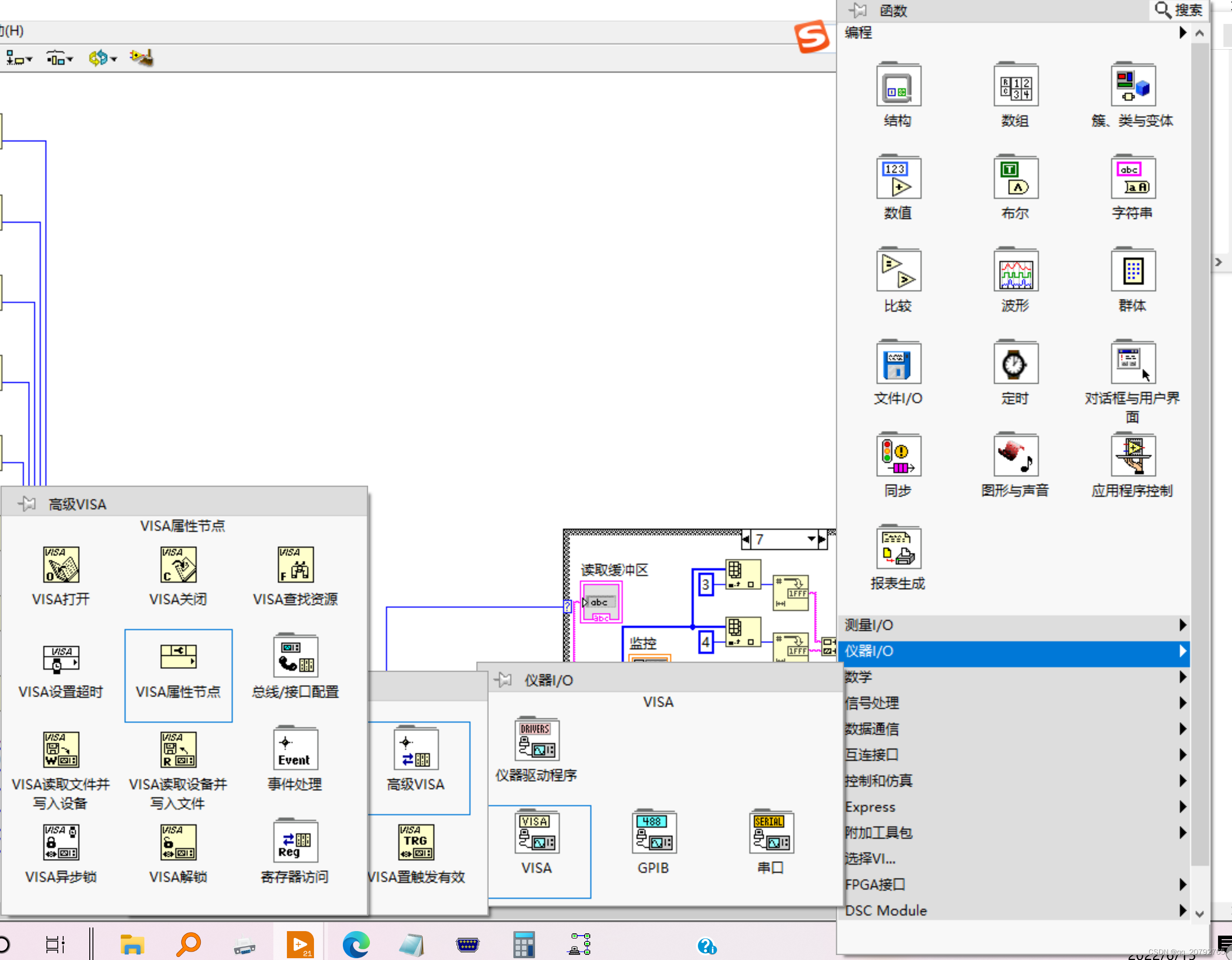

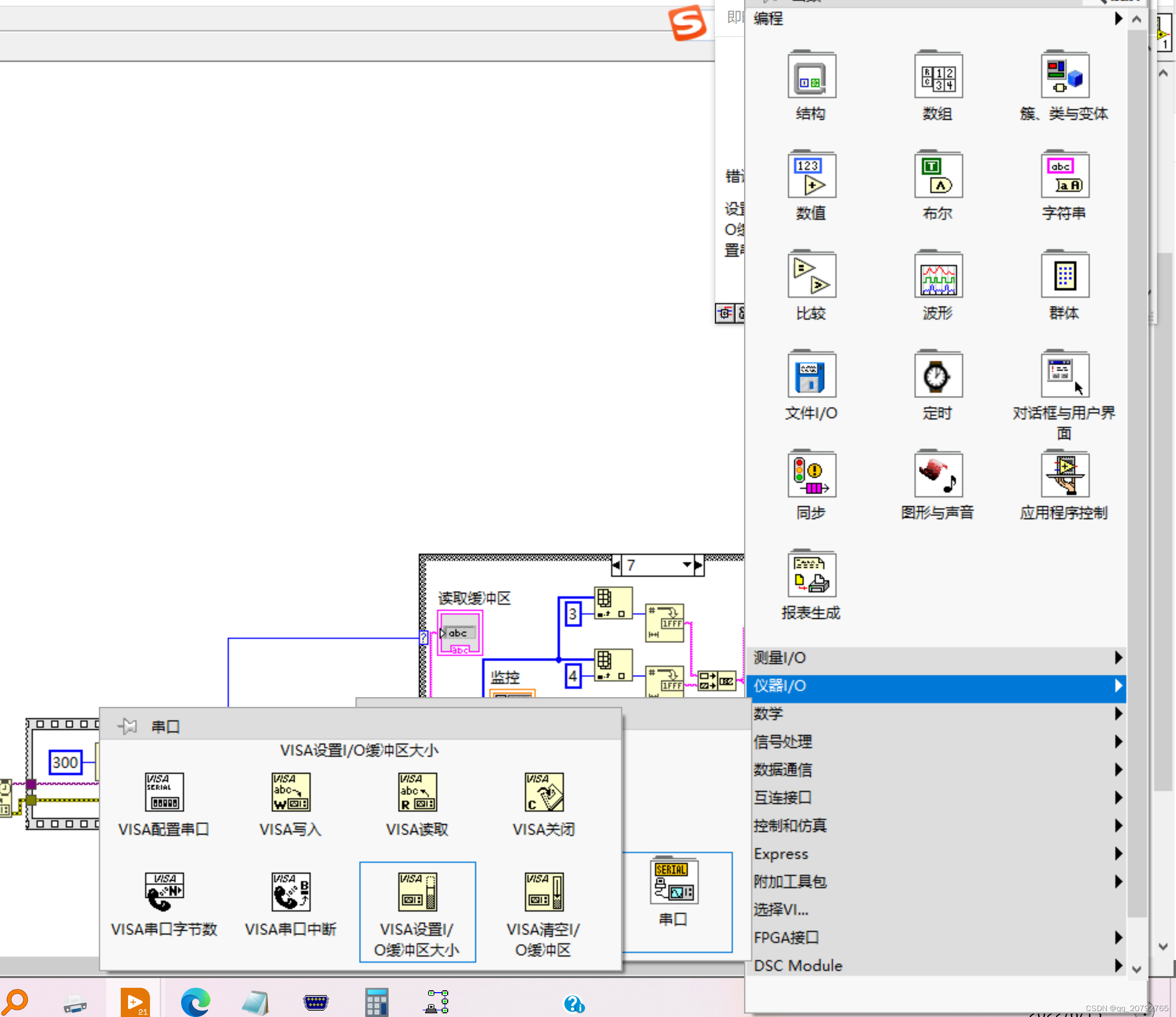

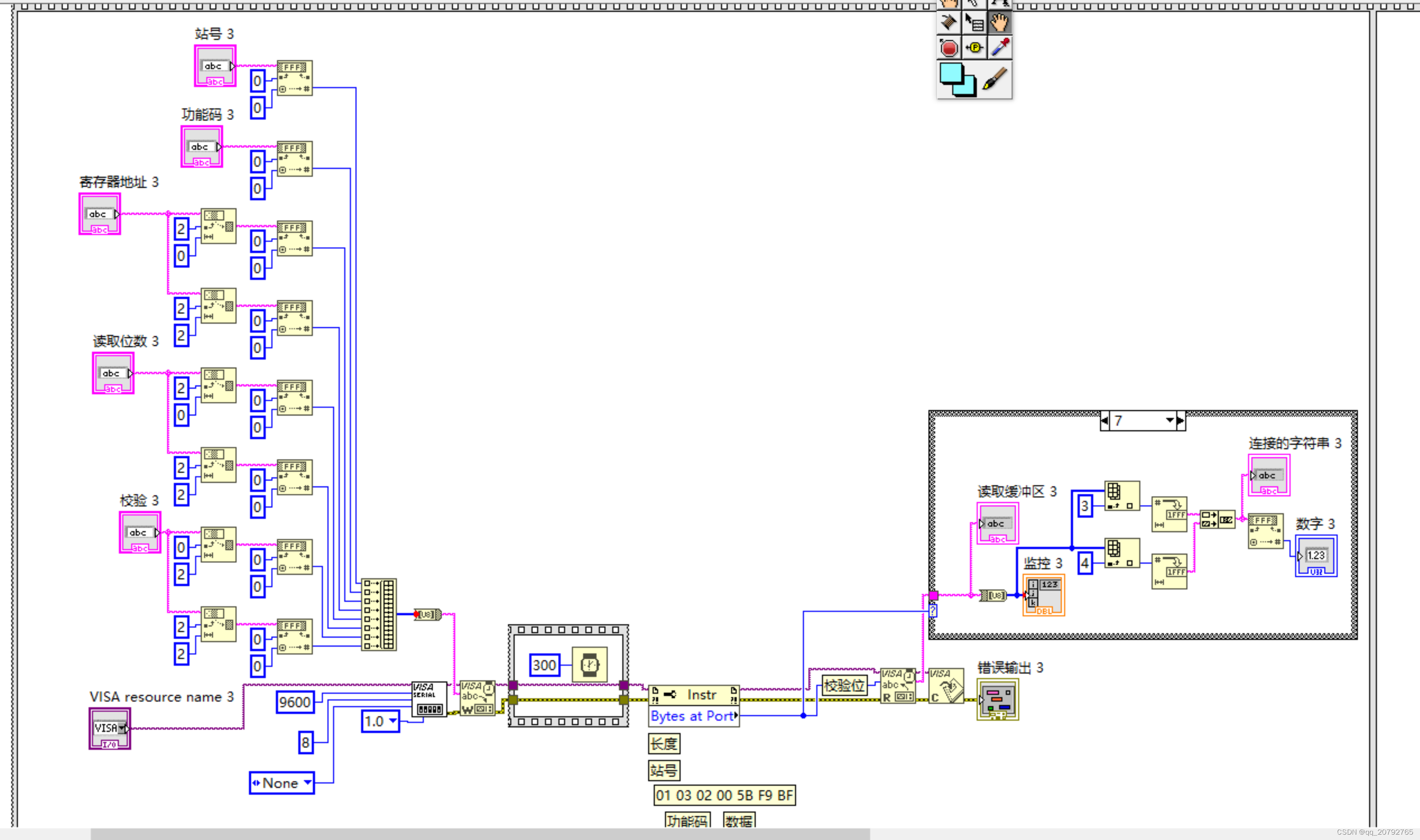

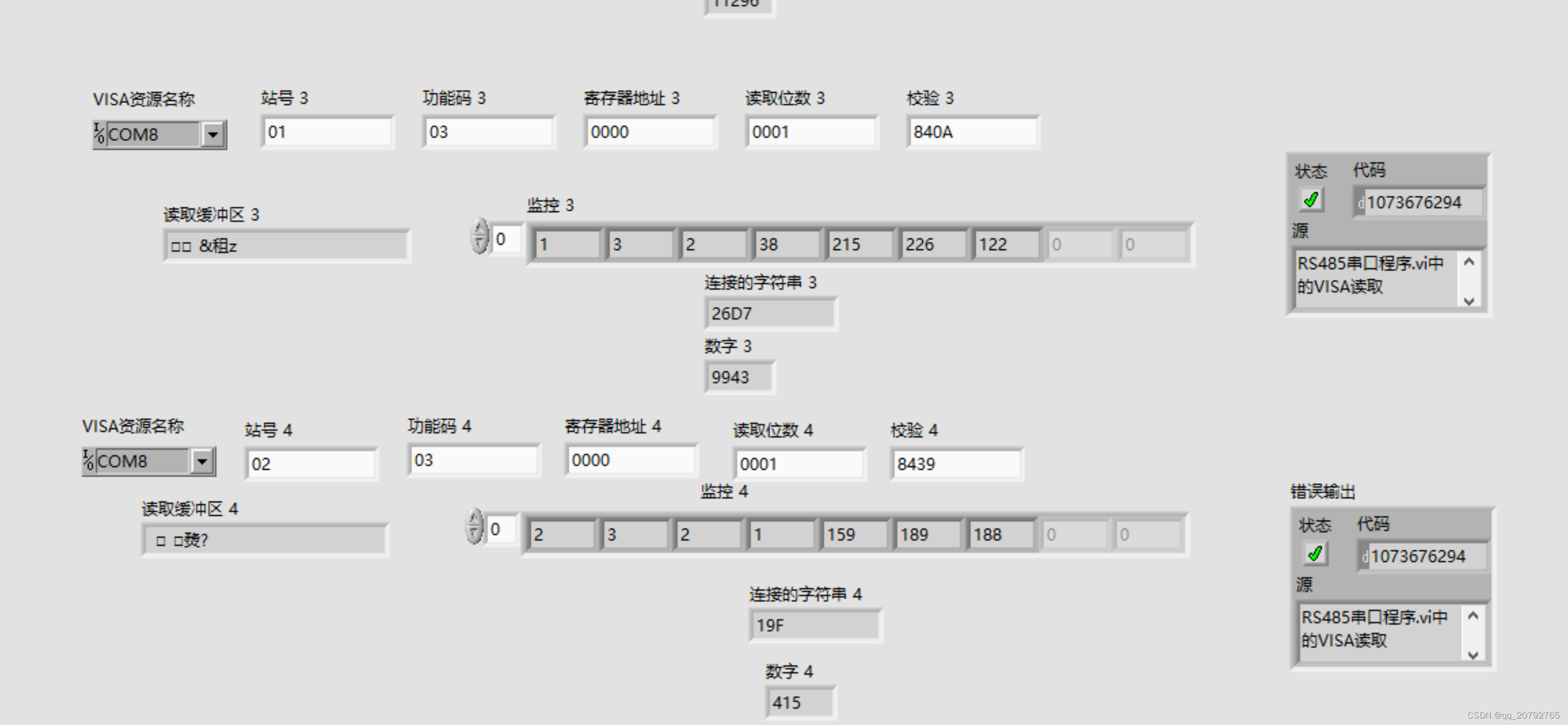

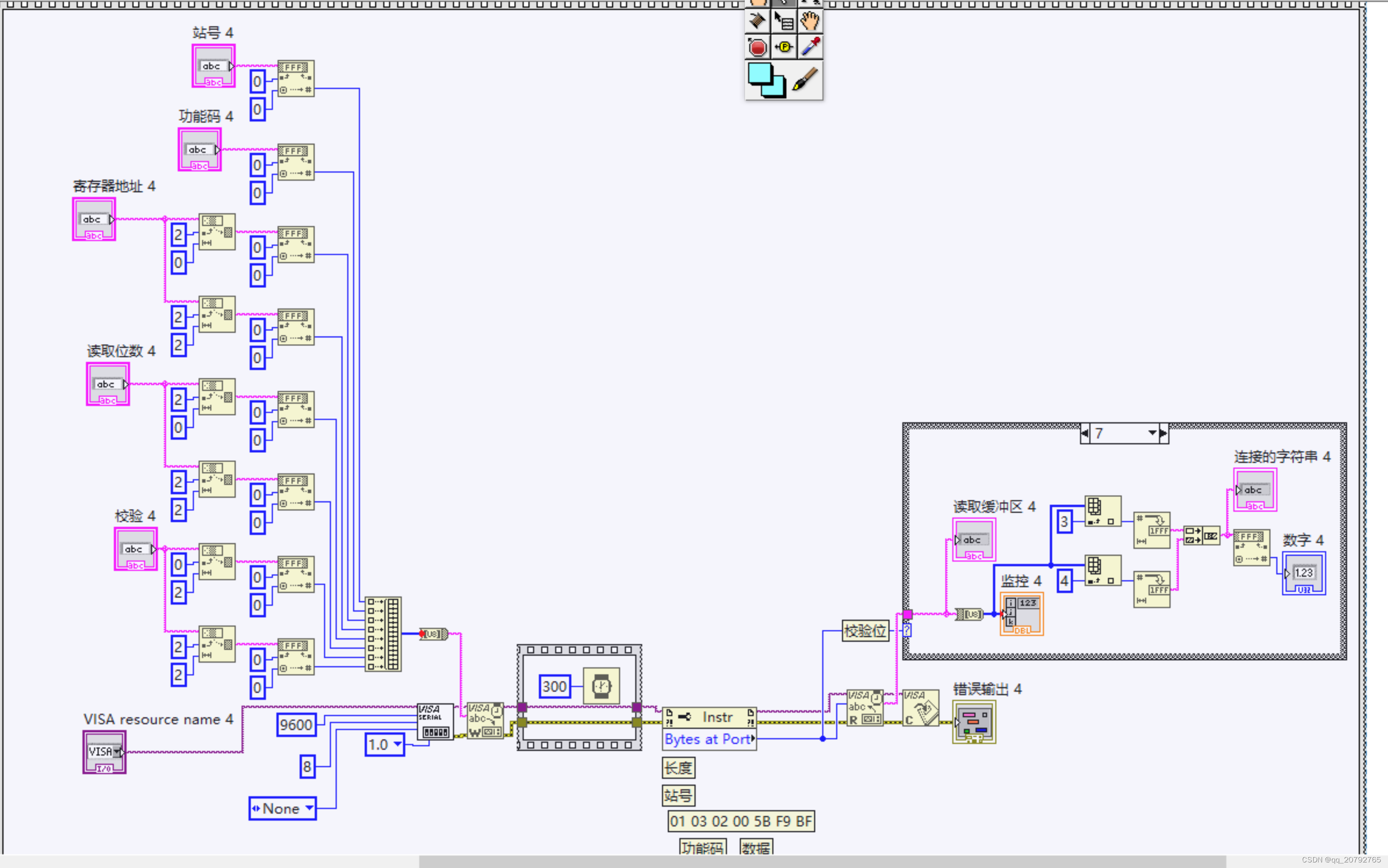

利用五个字符串输入框，填写MODBUS的站号、功能码、寄存器地址、读取数量和校验码，通过16进制数字符串转数值，然后拼接程一个字节数组，再将字节数组转换为字符串然后给VISA写入的写入缓冲区，接收串口数据是先通过属性节点（Bytes at Port）获取当前串口可用的字节数，给VISA读取的字节总数，得到VISA读取的读取缓冲区，通过字符串至字节数组转换转换为字节数组，然后选择数组中需要解析的数组元素，通过数值至十六进制字符串转换得到两个十六进制字符串，通过连接字符串将两个十六进制字符串连接为一个字符串，通过十六进制数字符串至数值转换得到需要读取的值，MODBUS中注意检验位的高低顺序，是地位在前，高位在后，同时一个值是用两个字节组成的，所以有前面的字符串连接工作。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

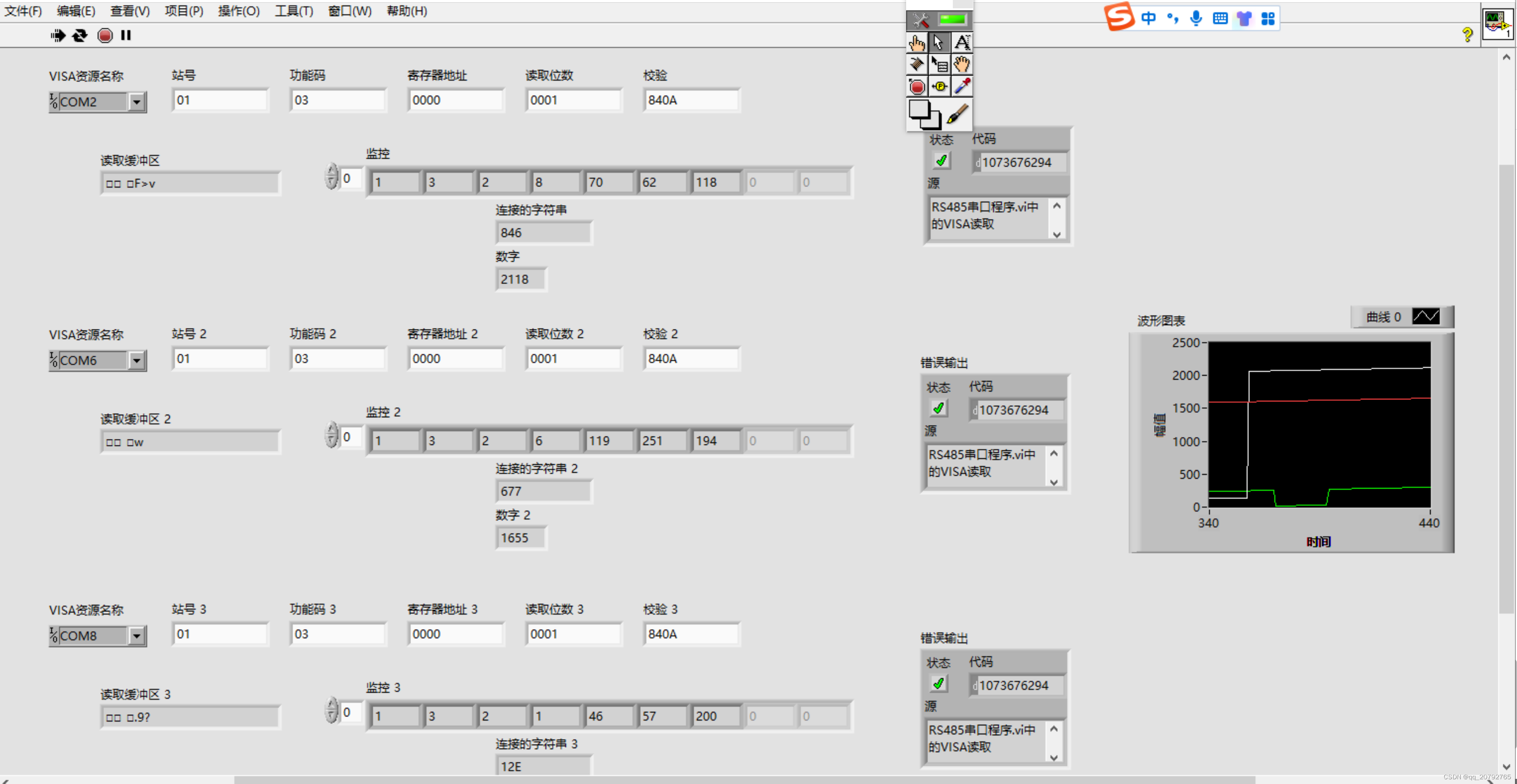

一个Labview程序可以同时使用若干个串口的VISA，下图是三个串口VISA，可以同时采集三个串口的数据，这里使用的是电脑虚拟的串口和虚拟的MODBUS服务器，
在这里插入图片描述

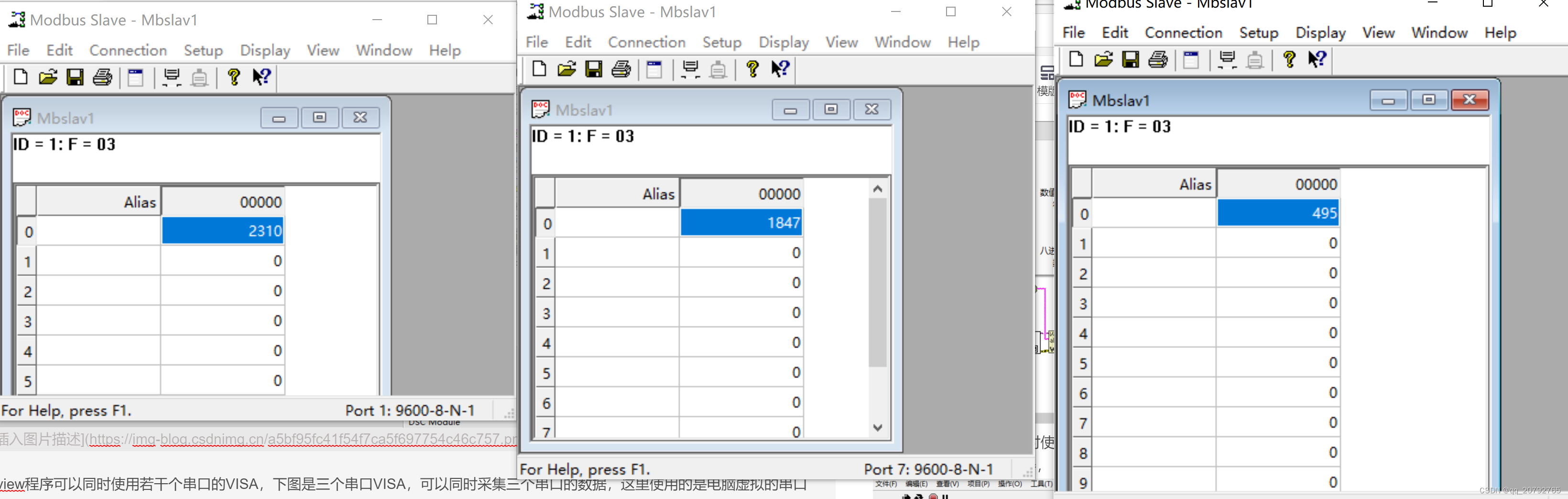

下面是三个电脑虚拟的MODBUS服务器
在这里插入图片描述

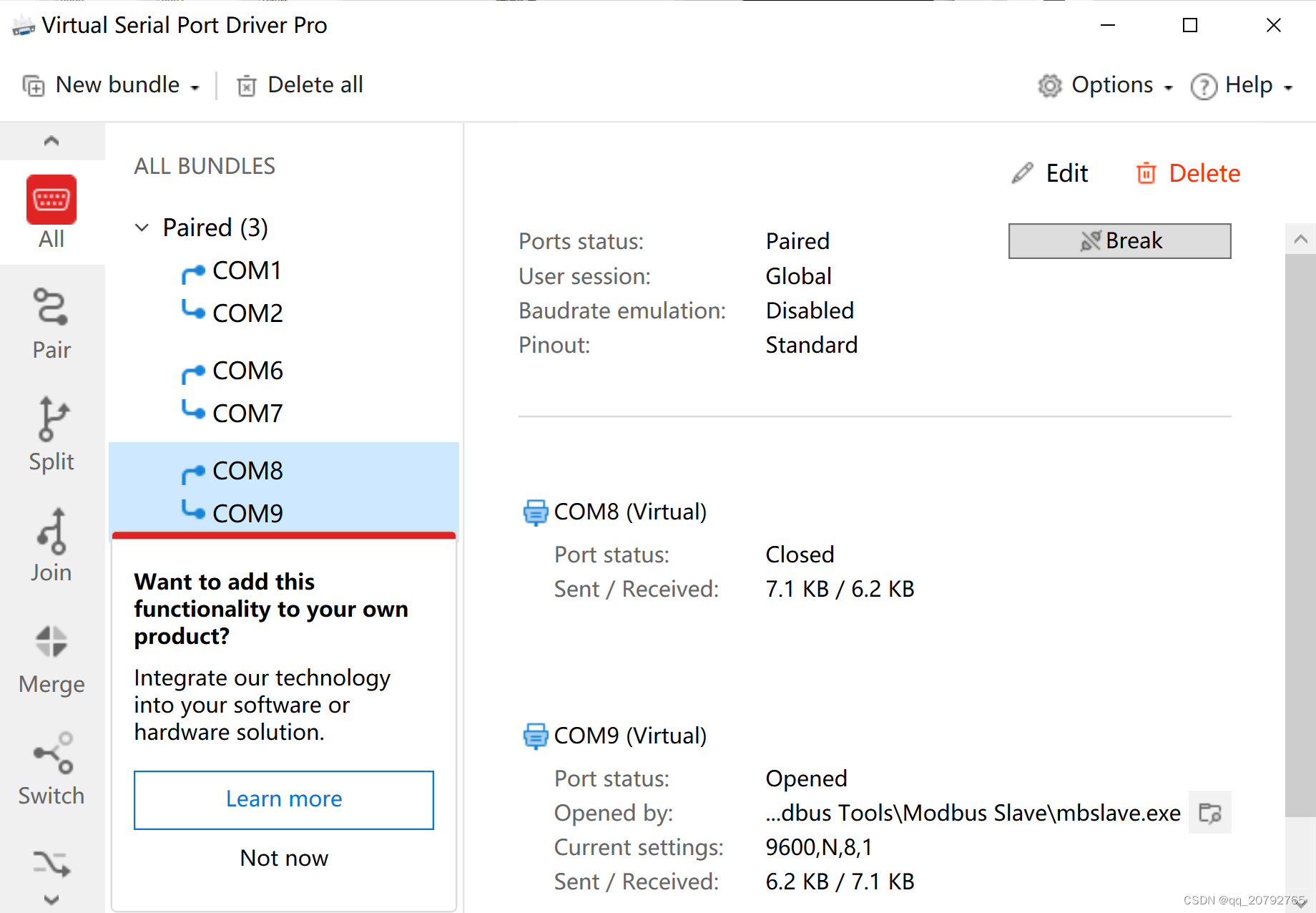

下面是用虚拟串口软件创建的三组虚拟串口
在这里插入图片描述

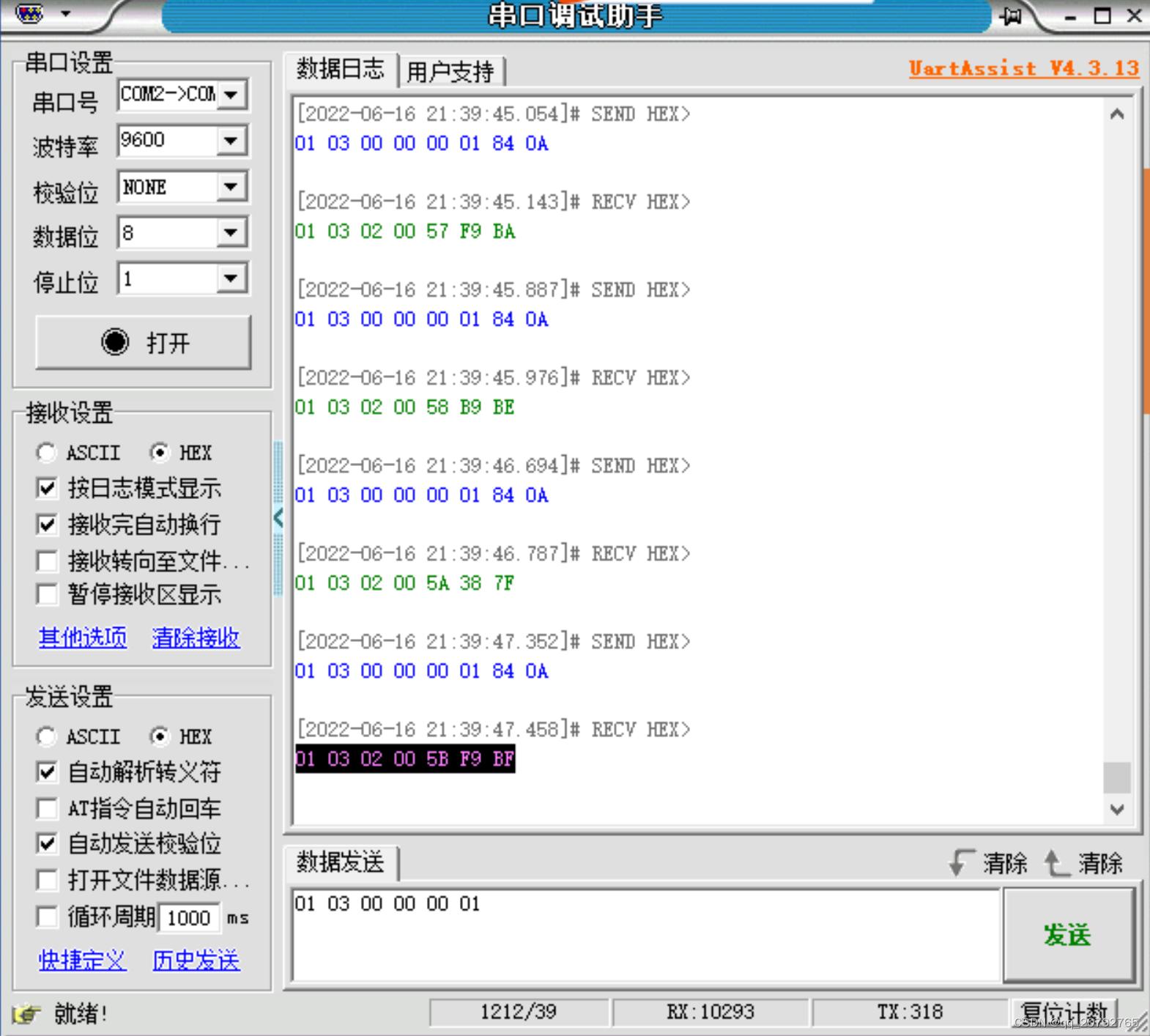

可以通过串口调试软件来获取传感器返回的报文，用于编写报文解析的程序

在这里插入图片描述
模拟一个RS485串口连接多个MODBUS通信协议的仪器，
在while循环结构的第一个顺序结构里
在这里插入图片描述
在while循环结构的第二个顺序结构里
在这里插入图片描述
前面板
在这里插入图片描述

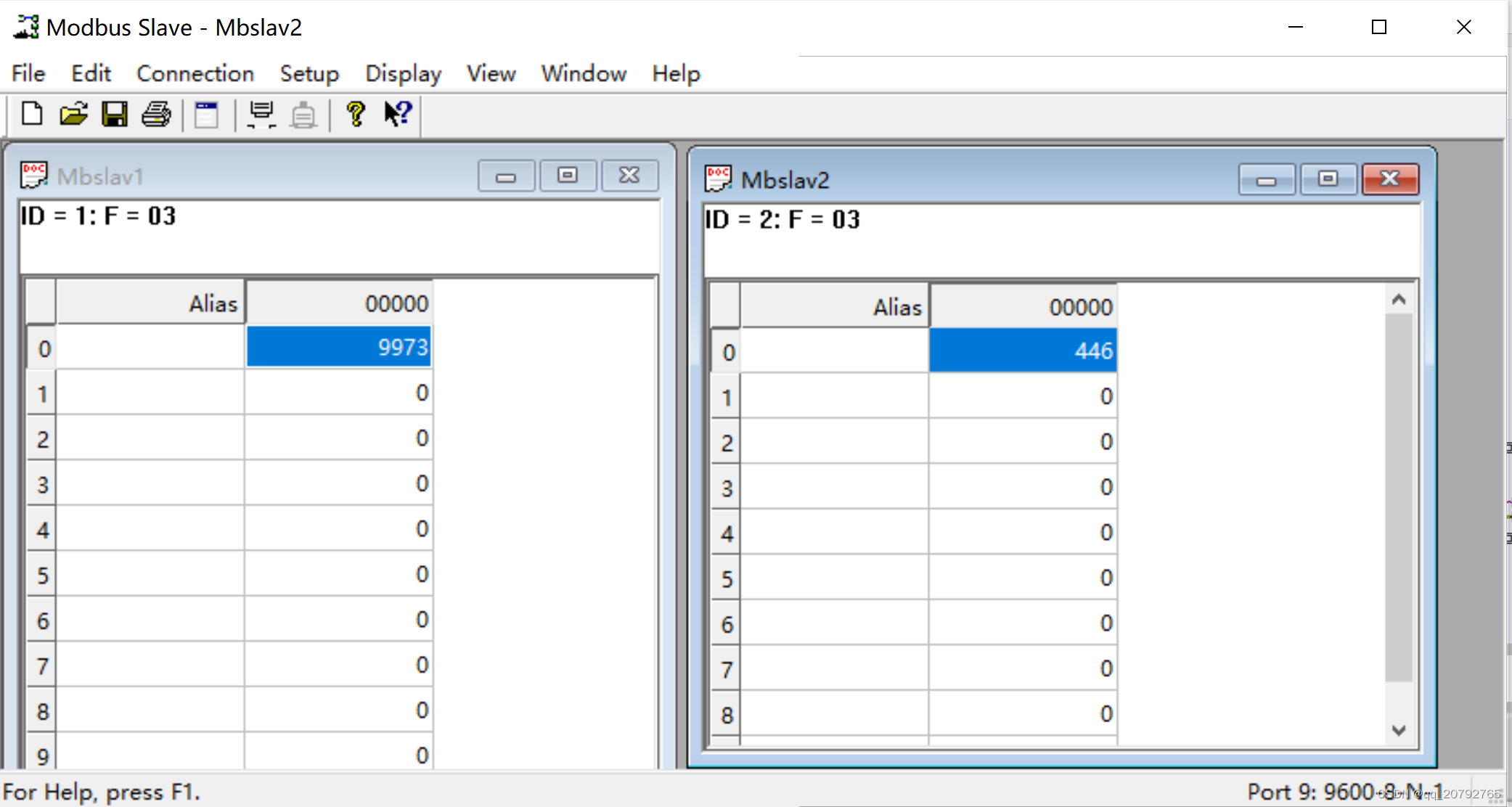

模拟从站1和从站2
在这里插入图片描述
