引脚功能

VcONTROL(引脚5/引脚5/引脚4/引脚4/NA):此引脚为设备控制电路的电源引脚。这个引脚的电流约为输出电流的1.7%。要使设备调节，这个电压必须大于大于输出电压的1.2Vto 1.35V(参见dropout规范)。

IN(引脚7,8 /引脚7,8 /引脚5/引脚5/引脚3):这是LT3080电源装置的集电极。输出负载电流通过这个引脚提供。要使该装置调节，该引脚处的电压必须大于大于输出电压0.1 V至0.5V(见漏出规范)。

NC(引脚6/引脚6/引脚1/引脚1/NA):无连接。没有连接到内部电路的连接销，可以连接到VIN、VcONTROL、VouT、GND或float。

OUT输出(引脚1-3/引脚1-3/引脚3/引脚3/引脚2):这是设备的输出功率。必须有1mA的最小负载电流，否则输出可能无法调节。

SET 设置(引脚4/引脚4/引脚2/引脚2/引脚1):该引脚为误差放大器的输入，为设备的调节设定点。一个10uA的固定电流通过一个外部电阻从这个引脚流出，这个外部电阻控制设备的输出电压。输出电压范围为零至绝对最大额定输出电压。通过在固定销与地面之间增加一个小电容，可以改善瞬态性能。

激光型号

在这里插入图片描述
在这里插入图片描述

LT3080电路图下载的

在这里插入图片描述

LT3080DATASHEET

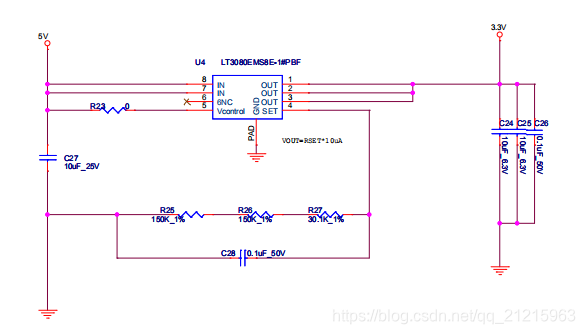

电路图

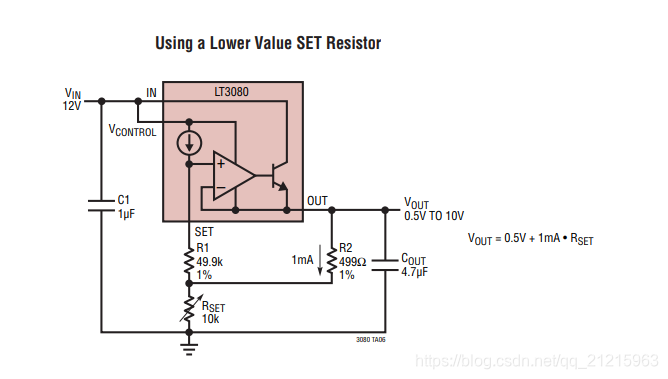

在这里插入图片描述

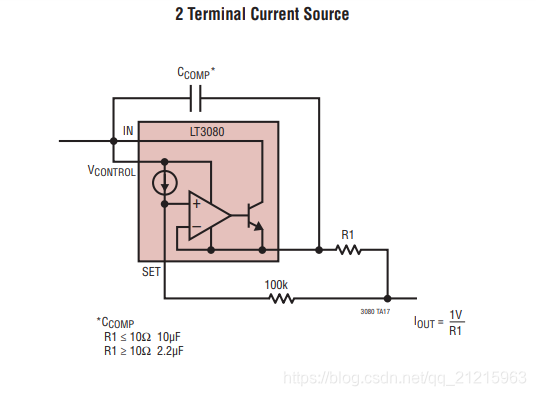

在这里插入图片描述
