交叉探针就是点击原理图里的元器件，然后PCB文件对应的器件就会高亮，极大的减少了寻找器件位置花费的时间。

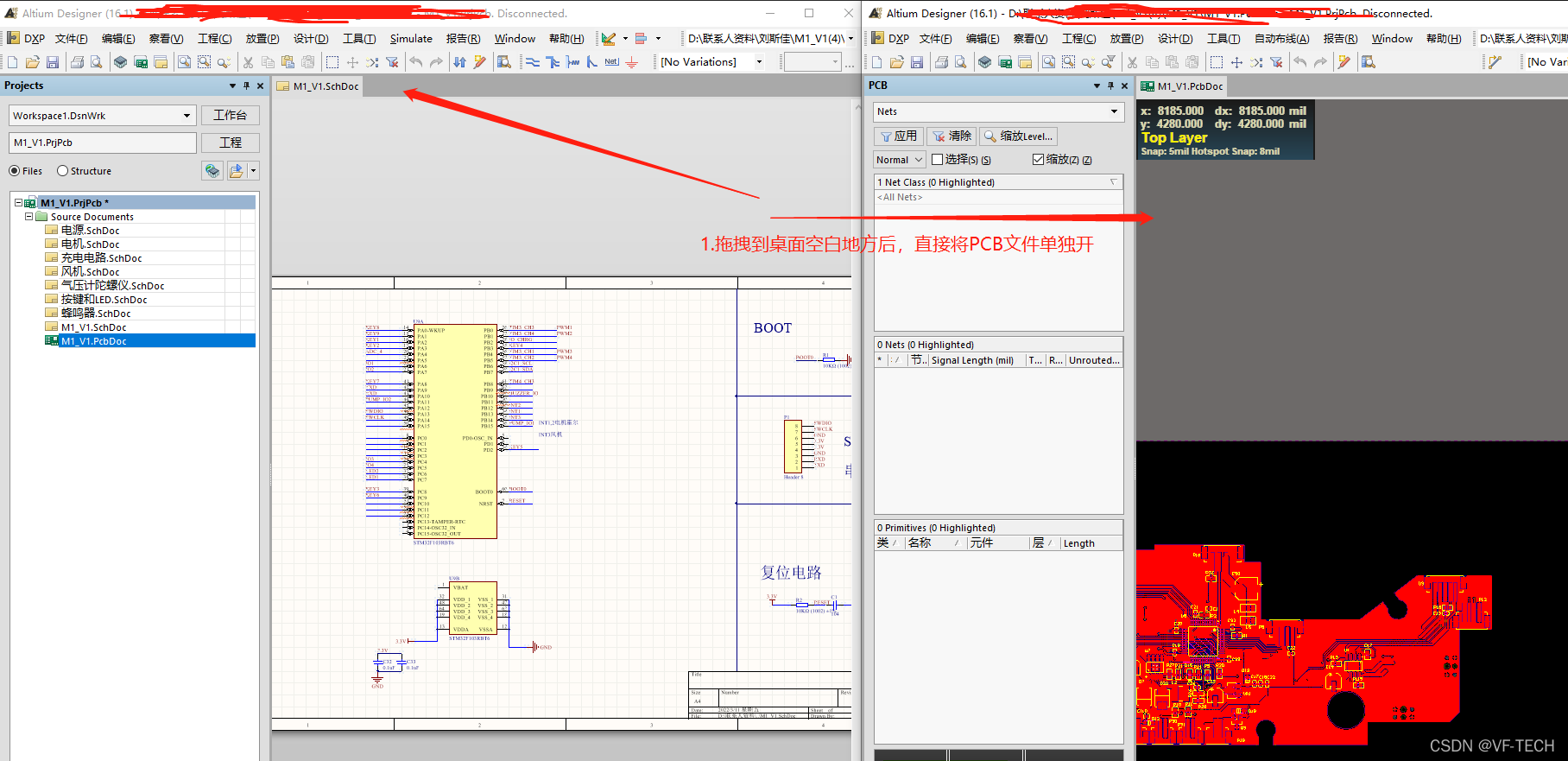

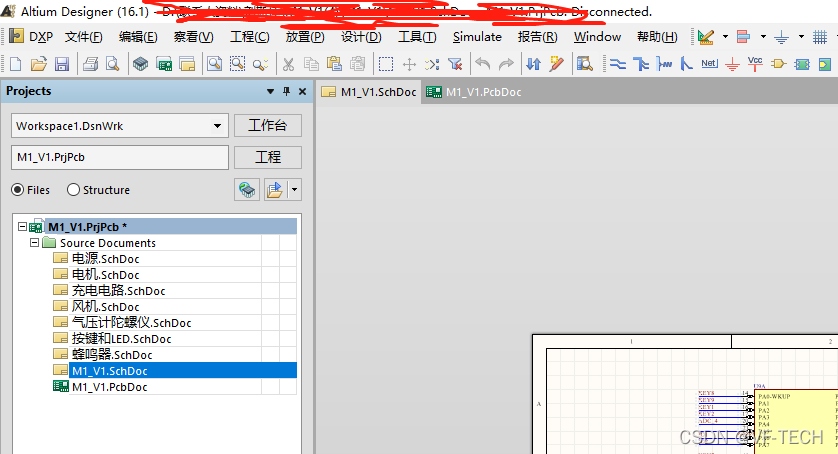

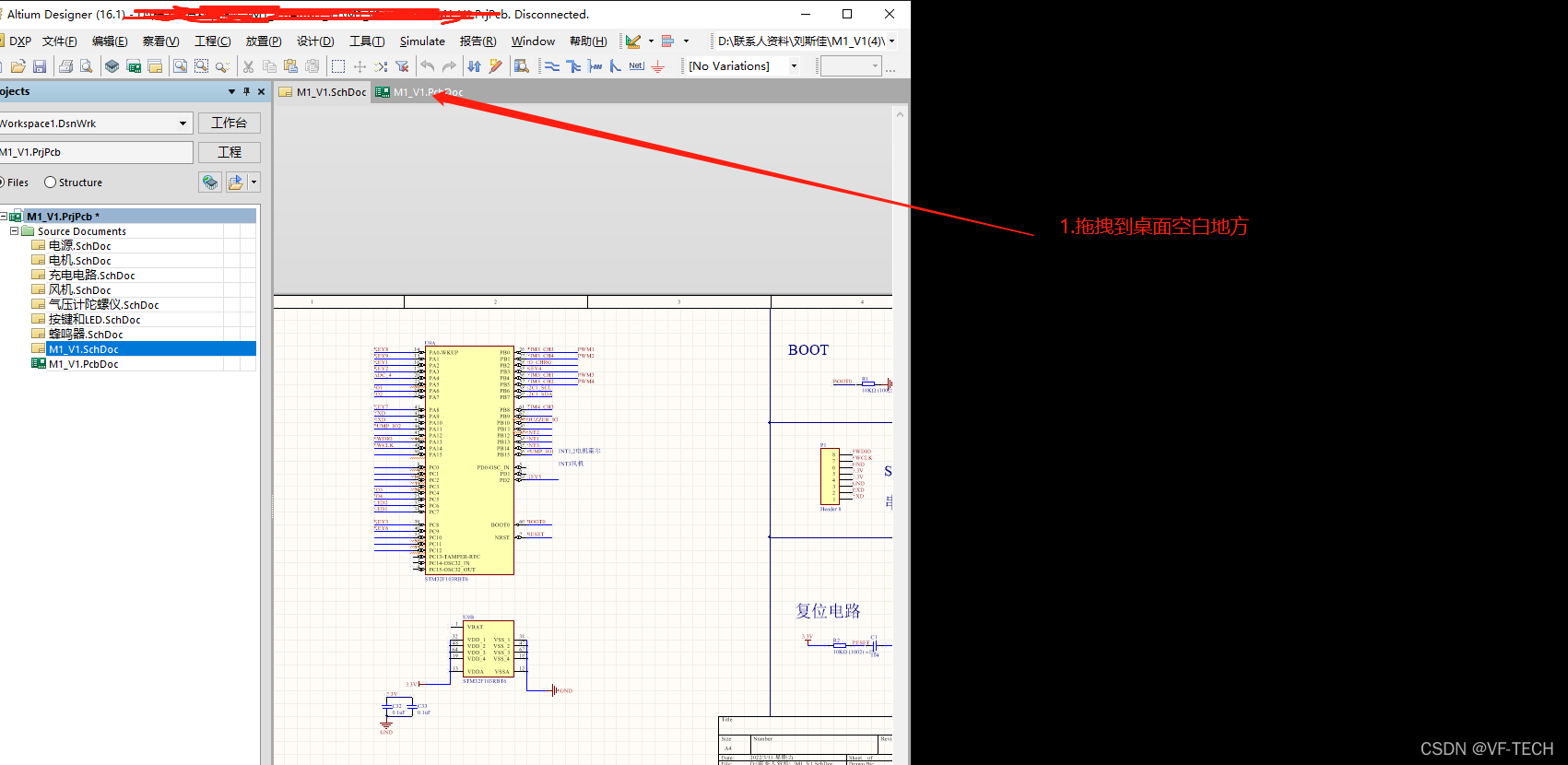

1.使用AD随便打开一个工程2.将PCB文件分理出，相当于两个显示界面，一个原理图，一个PCB。

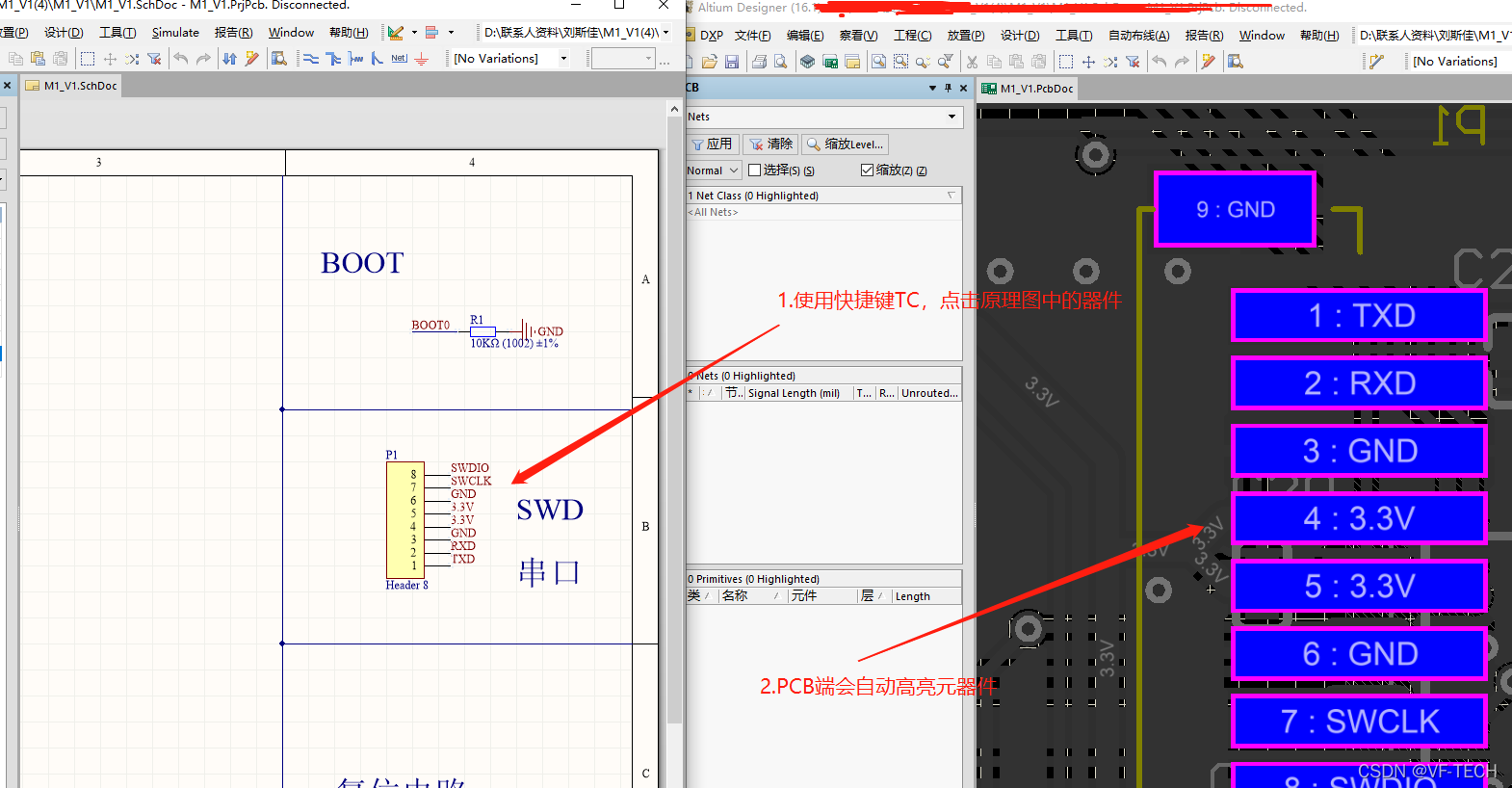

3. 原理图端快捷键TC（或者上面工具栏的<交叉探针到打开的文件>）选中元器件，PCB页面就会高亮对应的器件
