一.原理图和PCB对应元器件交叉查找(感觉没有嘉立创方便)
用嘉立创的时候,突然发现只要在原理图中选中器件,在pcb中对应的封装就会提示显示。而AD中,我点击原理图就无法直接在PCB中看到对应器件。
1.从原理图找PCB对应封装器件
使用快捷键 T+C或者在空白处点击右键或者打开上方工具,找到交叉探针,点击出现十字,然后按住CTRL+左键点击原理图想要查看的元器件,就会在PCB中高亮出现。(按住CTRL再次点击就会取消高亮)
2.从PCB中找器件原理图
同上操作一致

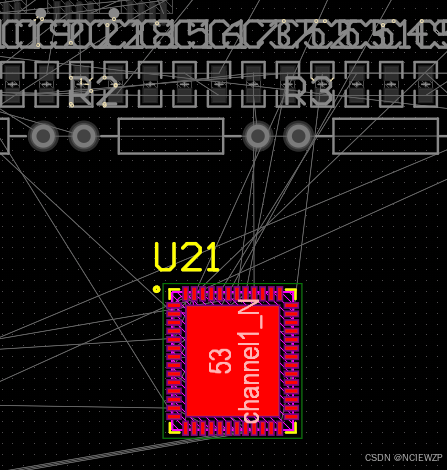

二.AD导入PCB后模型出现绿色叉叉报错的解决办法
出现这个绿色叉叉一般是我们设置的最小间距还不够小,一般默认是10mil,所以需要我们去修改,一般改成6mil就够用了。

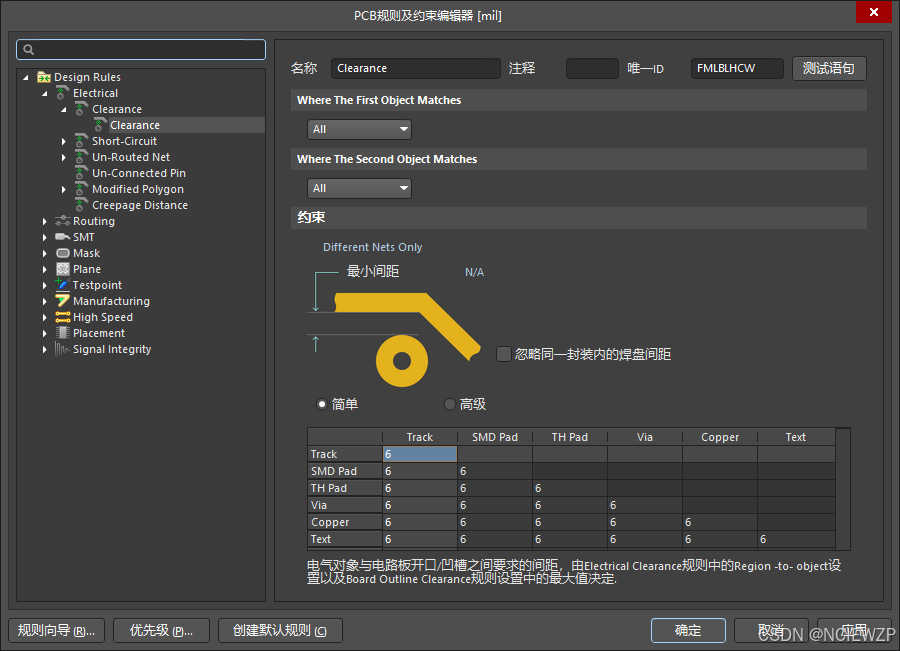

点击[设计]—>[规则]或者直接快捷键D+R
然后改成6mil
三.AD四层板设计
快捷键D+K,打开层叠管理器
或在PCB最底下处,鼠标右键打开层堆栈管理器都一样
之后具体操作还有设计介绍可以看AD四层板设计(Altium Designer)_ad四层板设置-CSDN博客
