高动态范围

高动态范围

高动态范围(HDR)是一项技术，这项技术可以产生图像，并且所产生图像的亮度的动态范围比使用标准动态范围(SDR)来得更广，它强调对颜色和光泽的真实绘制。

HDR的工作原理

通常在渲染过程中，像素的红绿蓝三个通道的值均是使用0到1之间的8位值进行存储，对于显示设备而言，0表示没有强度，1表示最大强度。这个限制了 颜色值的范围，并不能准确地反映现实生活中人们感知灯光的方式，以及在非常亮或者非常暗的情况下会导致不真实的图像的产生。

在HDR渲染过程中，像素值是浮点型。这意味着像素值可以有更大的选择范围，这样就可以更准确地表示人眼感知颜色和光泽的方式。

Unity中的HDR

在unity中，你可以使用HDR图像进行内部渲染计算，我们称这种方式为HDR渲染。当开启HDR渲染，unity会先将场景渲染进HDR图像缓冲区，然后再执行渲染操作，比如进行后处理,使用HDR图像等。言外之意就是说，在这些计算的执行过程中使用了可以产生极其逼真效果的数值。

在某些兼容的平台上，unity可以发送HDR图像到显示设备上。我们把这点称之为HDR输出

使用HDR的优点

• 在高亮度的情况下颜色不会丢失
• 可以获得更好的微光效果
• 减少低频照明域上的环带现象

使用HDR的缺点

• 增加了显存的使用率
• 额外的对于显示在屏幕上的颜色基调重映射的计算
• 与硬件消除锯齿的方式不兼容

渲染管线的兼容性

渲染管线	HDR 渲染	HDR 输出
内置渲染管线	支持 在每个camera的Inspector面板中, 或者 Camera.allowHDRAPI激活HDR渲染。 在Graphic settings窗口中为各个层激活HRD渲染和配置HDR缓冲区格式。	支持，不过仅限于某些控制平台 想要了解详情可以参考具体平台的文档
通用渲染管线(URP)	支持 在每个camera的Inspector面板中, 或者 Camera.allowHDRAPI激活HDR渲染。 使用通用渲染管线资源激活所有相机的HDR渲染。	研究中 开发团队还在研究实现这个功能的方式，目前还没有发布时间的计划
高清晰渲染管线(HDRP)	支持 HDR渲染默认对所有摄像机开启，你无法关闭	研究中 开发团队还在研究实现这个功能的方式，目前还没有发布时间的计划

颜色基调重映射

颜色基调重映射是将颜色值从一个范围到另一个范围重映射的过程，只要你使用HDR，就必然会用这个重映射在HDR图像缓存区中转换颜色，以便颜色值保持在显示设备可以处理的范围之内。如果不用颜色基调重映射，那么图像就会丢失很多细节和颜色信息，特别是在曝光的区域

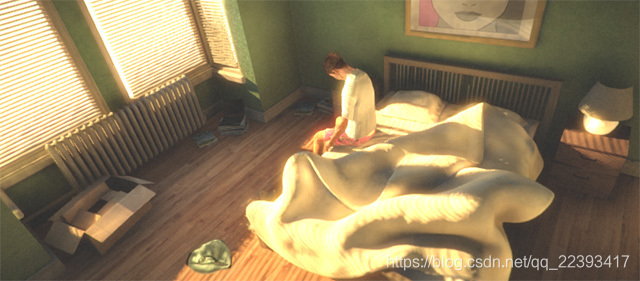

一个使用HDR渲染并且使用SDR输出的场景，没有使用颜色基调重映射，大部分像素看起来超出了范围

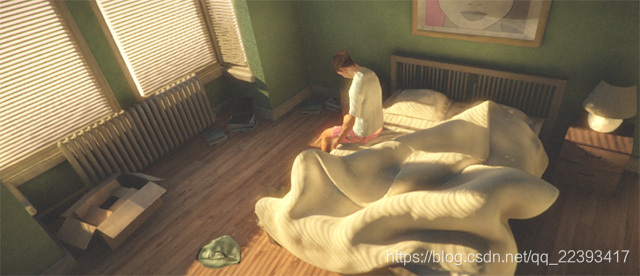

和上边同样的场景，但是这次，基调重映射把大多数强烈的部分降到了一个看似合理的范围。注意，自适应的颜色基调重映射甚至可以融合上边两幅图，以此来模拟自适应的视觉媒体(比如,眼睛和摄像机)

在使用HDR进行渲染以及SDR进行输出时，就必须使用颜色基调重映射将HDR图像数据转换为SDR图像进行显示。unity提供了颜色基调重映射后处理插件帮助你做到这一点:Post-Processing Stack V2 package, URP integrated post-processing solution, 和 HDRP integrated post-processing solution 所有包含颜色基调重映射的特效都在这里了。

想要了解更多的在支持的控制台平台上使用HDR渲染和HDR输出的资讯，可以参考具体平台的文档说明

在内置渲染管线中使用HDR

在前向渲染路径中,只有摄像机上有post-processing特效，摄像机才能支持HDR，这是处于对性能的考虑。如果摄像机上没有post-processing特效，场景会直接被渲染到后台缓冲区，这个后台缓冲区并不支持HDR

在延迟着色渲染路径下，当摄像机开启HDR时，浮点型的光照缓存区也会随即被分配。这样减少了灯光缓冲区中的条带
