SPI的CPOL（时钟极性）、CPHA（时钟相位）的意义

---

《《《《《正文》》》》》

---



为什么单独拿这个来说，是因为这个很重要，往往只要告诉你是SPI，以及这个2个参数，你就要知道怎么写通信代码了！这样才是一个合格的spi程序员。



我们知道，SPI总线上的数据什么时候获取有效是根据CLK的变化沿来决定，但一次CLK变化沿是有2个时间点的，因此需要双方先规定选择哪个变化沿，包括CLK的起始电平，所以这个是非常重要的东西；

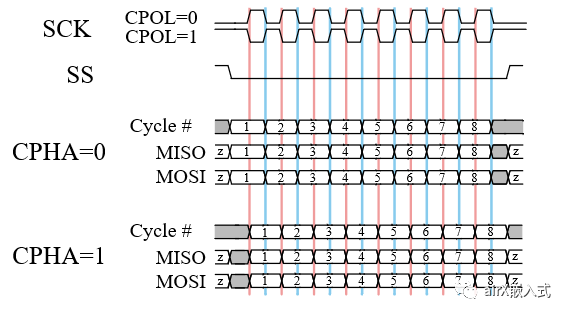

SPI 的工作时序模式由 CPOL（Clock Polarity，时钟极性）和 CPHA（Clock Phase，时钟相位）之间的相位关系决定。CPOL 表示时钟信号的初始电平的状态（就是空闲状态），CPOL 为 0 表示时钟信号初始状态为低电平，为 1 表示时钟信号的初始电平是高电平。CPHA 表示在哪个时钟沿采样数据，CPHA 为 0 表示在首个时钟变化沿采样数据，而 CPHA 为 1 则表示在第二个时钟变化沿采样数据。

根据 CPOL 和 CPHA 的不同组合共有 4 种工作时序模式：

①CPOL=0，CPHA=0

②CPOL=0，CPHA=1

③CPOL=1，CPHA=0

④CPOL=1，CPHA=1



---
