小孔成像详解【相机成像原理（一）】

已于 2024-01-16 19:30:31 修改
阅读量2.6k 收藏 13
点赞数 4
文章标签： 数码相机
于 2023-06-27 15:46:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_23022733/article/details/131340135
版权

文章目录

1、胶片摄影与数码摄影

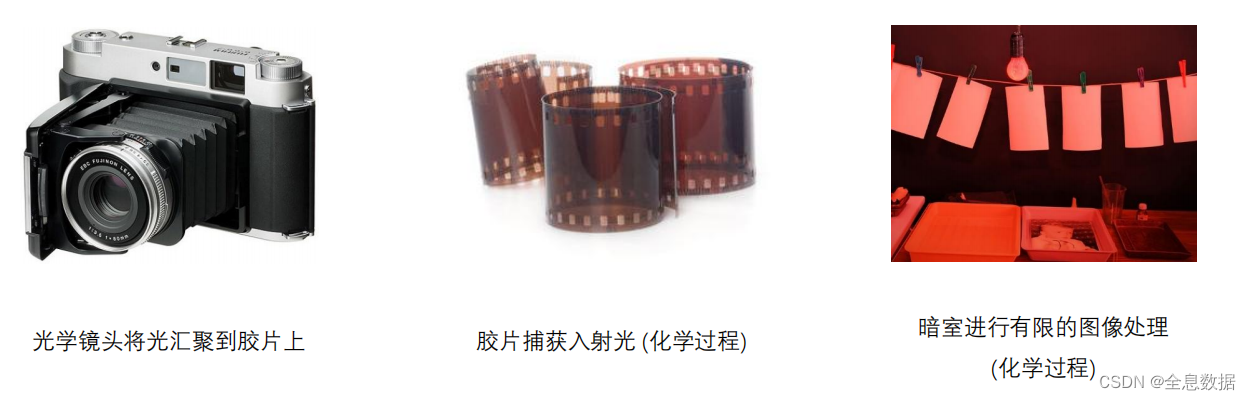

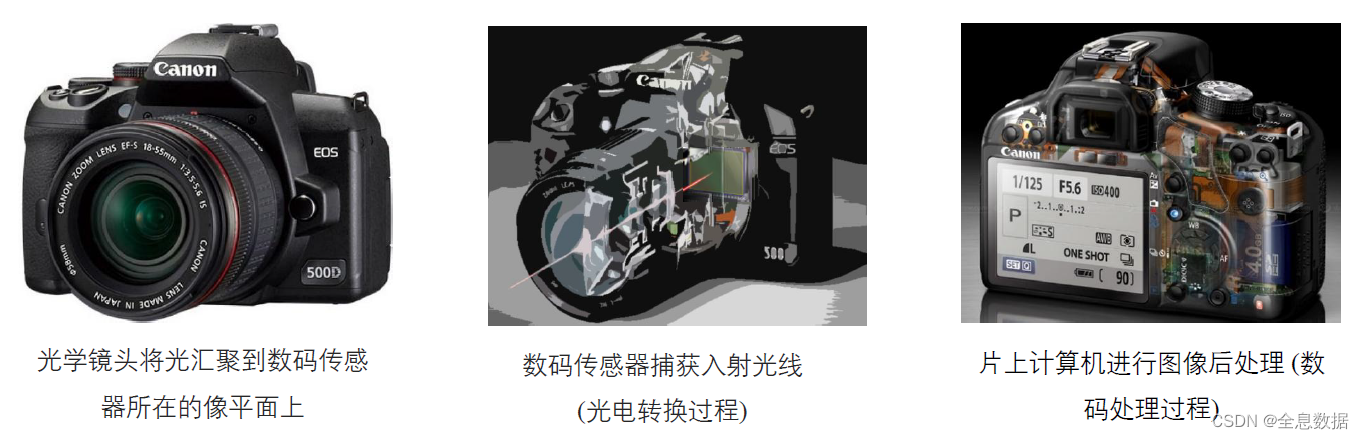

胶片摄影是把光学镜头的光信号投射到胶片上，
数码摄影是把光学镜头的光信号投射到传感器上，传感器把光信号依次处理为电信号和数字信号，片上计算机再把数字信号进行处理
在这里插入图片描述

在这里插入图片描述

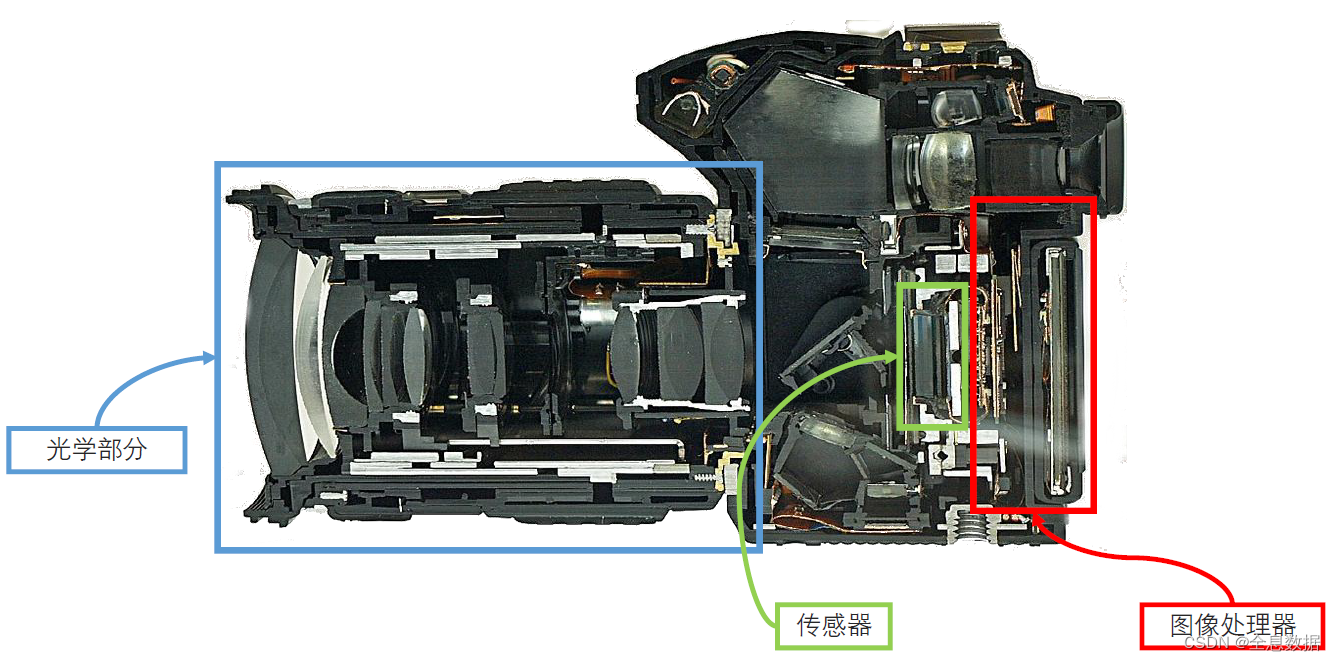

2、相机的组成

在这里插入图片描述

2.1 只有传感器相机的成像

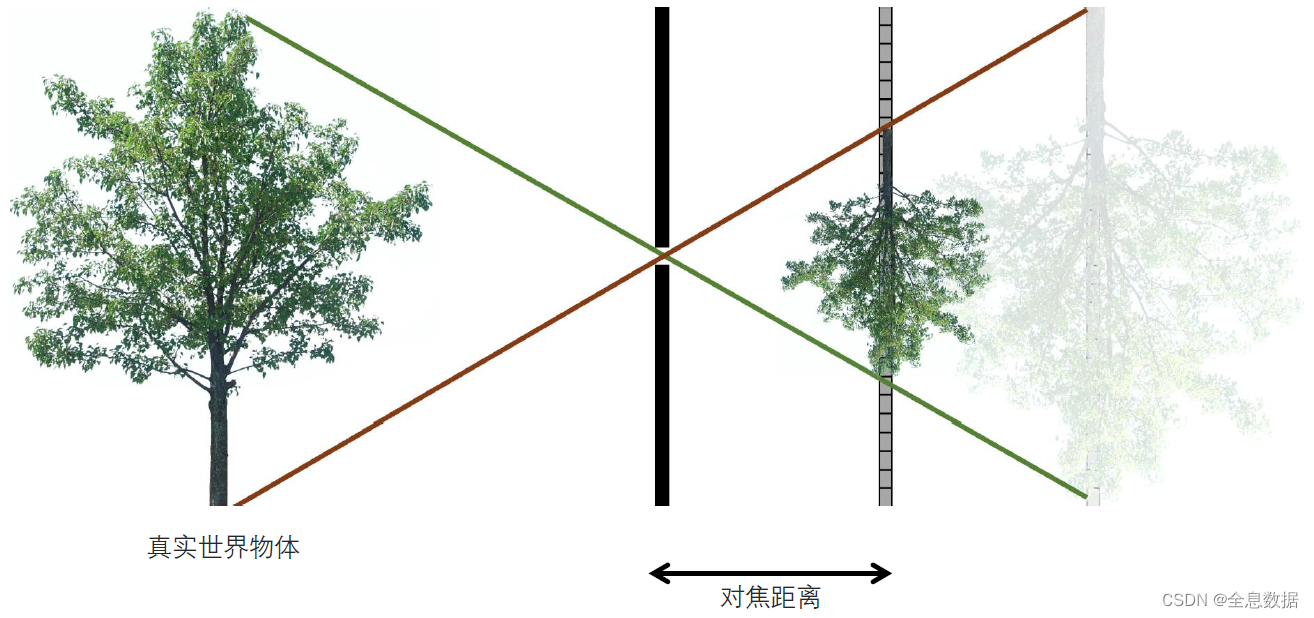

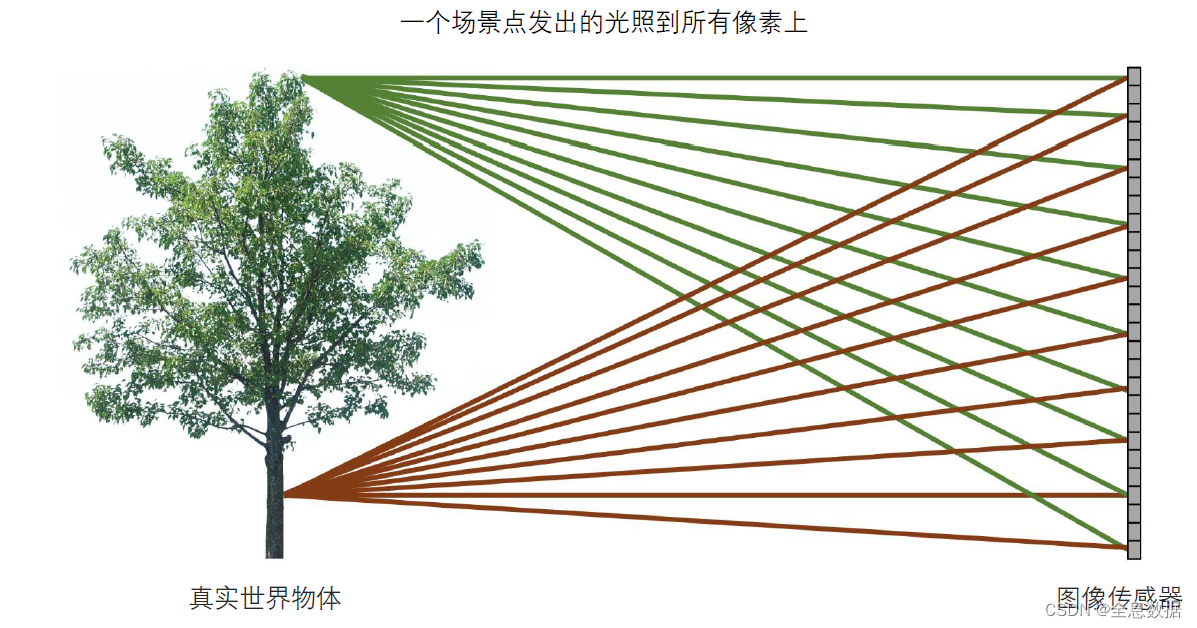

一棵树所有的点发出的光照射到图像传感器上，最后所成的像为
在这里插入图片描述

在这里插入图片描述

3、小孔成像

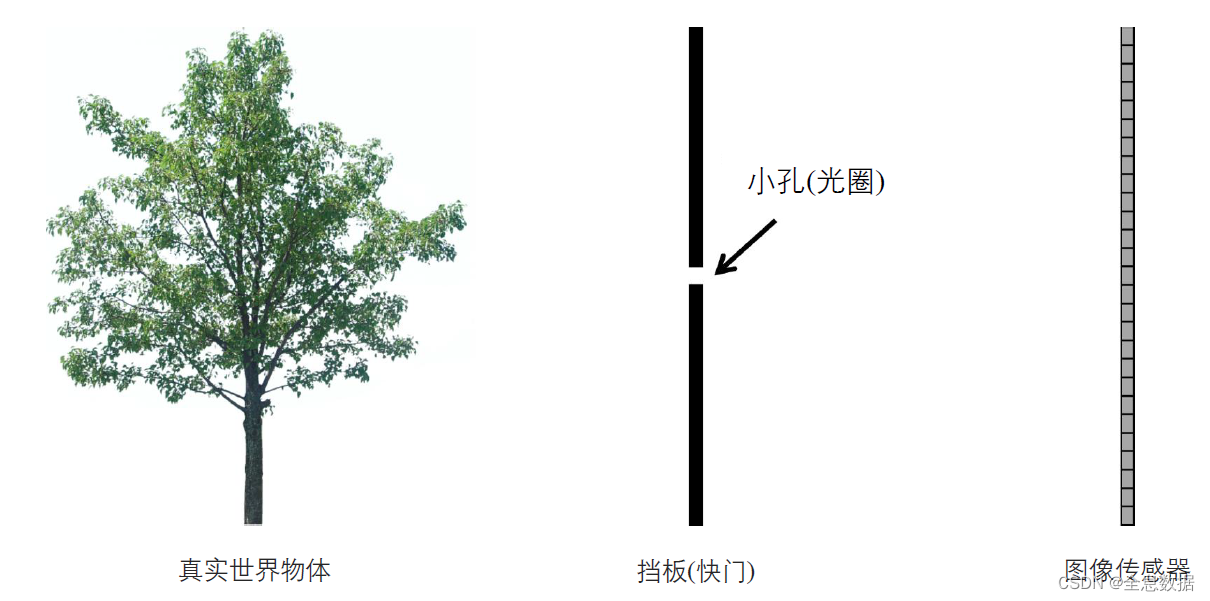

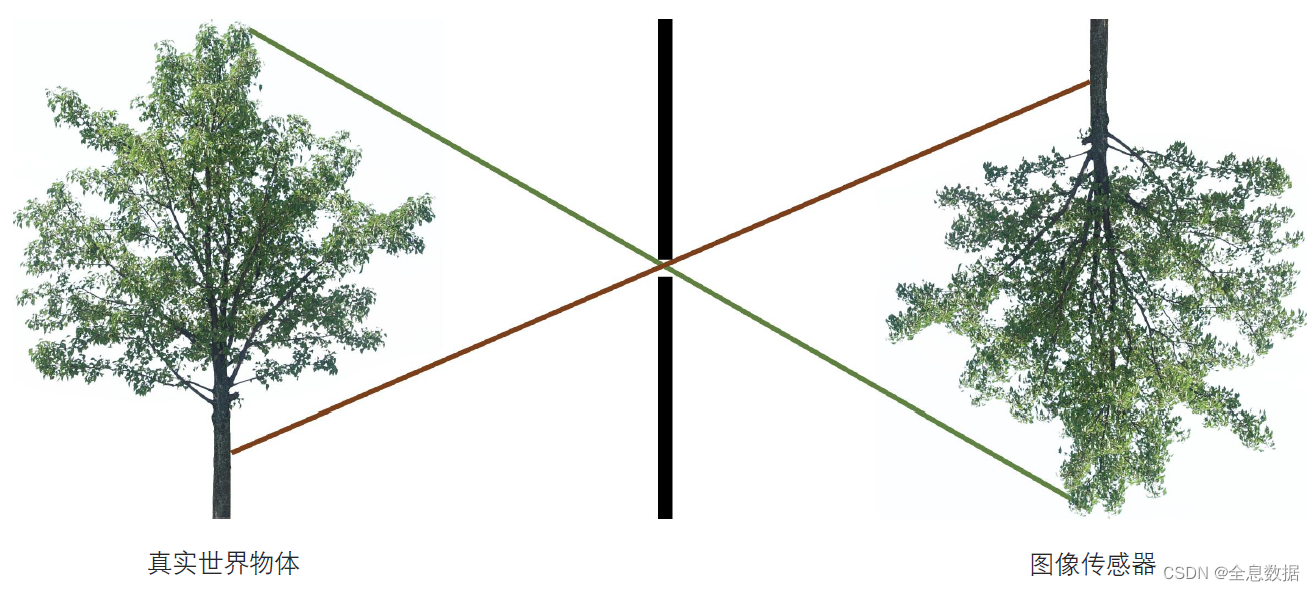

如果在树和传感器之间放置一个有小孔的挡板呢，只有几束光线可以穿过小孔，所成的像如下，
在这里插入图片描述

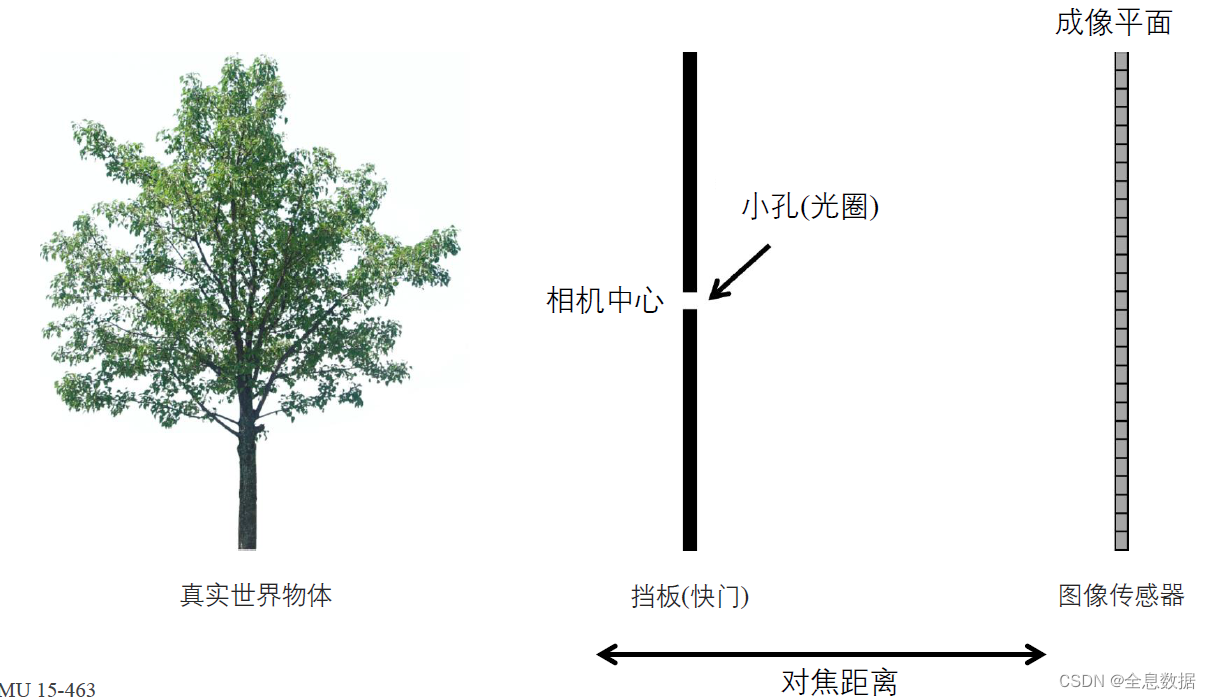

有小孔的挡板相当于相机中的挡板，小孔相当于光圈，
在这里插入图片描述

3.1 小孔相机的参数和成像结果

挡板和图像传感器之间的距离为焦距，
在这里插入图片描述

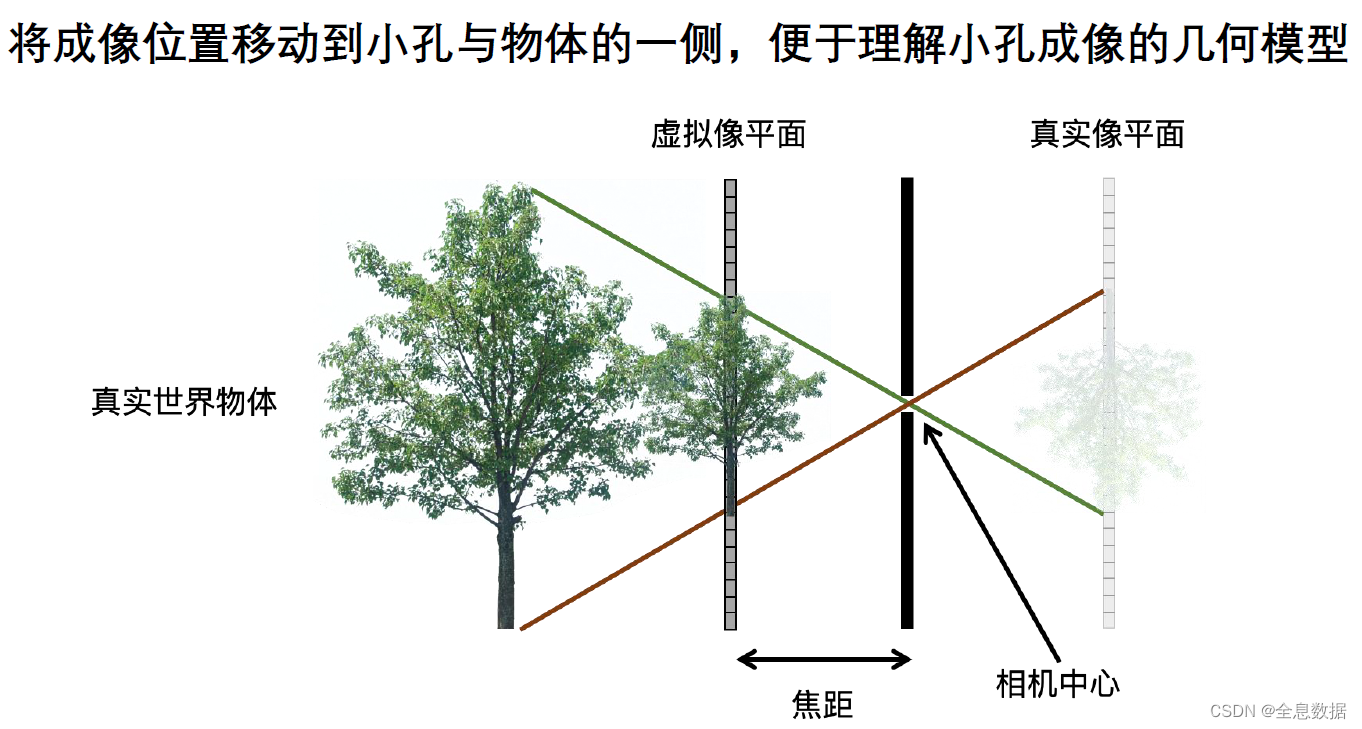

将成像位置移动到小孔与物体的一侧，便于理解小孔成像的几何模型

在这里插入图片描述

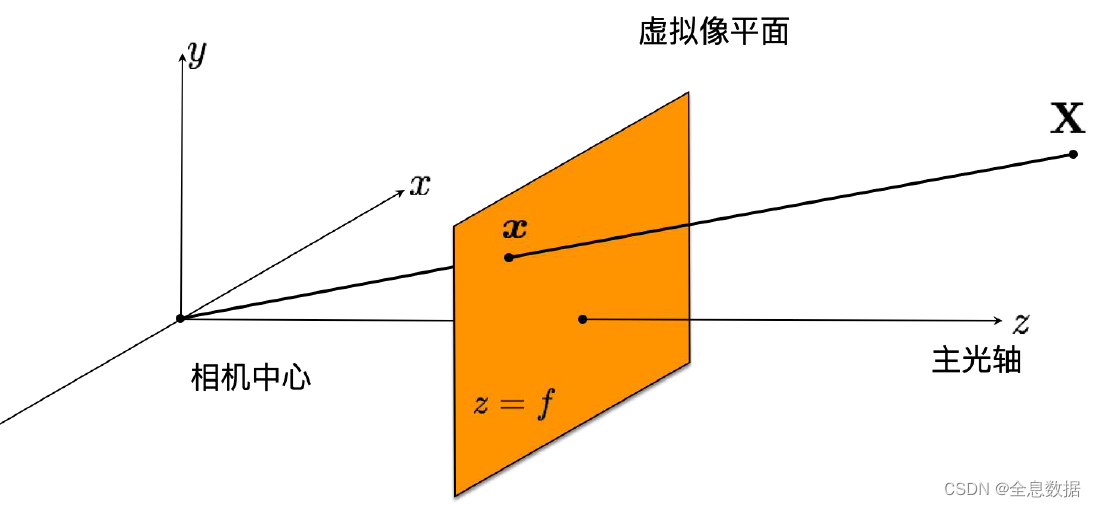

可以把上面的图转成下面的光路图，其中 X X X是真实物体的一个点，相机中心是小孔，小孔与虚拟像平面的距离是焦距，主光轴是小孔与虚拟像平面的垂直线，
在这里插入图片描述

也可以把上面的光路图转成下面的形式，其中 X X X是真实物体的点到像圈（小孔）的距离， Y Y Y是真实物体的点到主光轴的距离， f f f是焦距，所以能得出所成像的大小与焦距成正比例关系，

在这里插入图片描述

对焦距离减半时，成像尺寸减半，如下图所示，

在这里插入图片描述

3.2 关于小孔成像的两个问题

Q1：成像尺寸与对焦距离的关系是什么？

  • 成像尺寸与对焦距离成正比

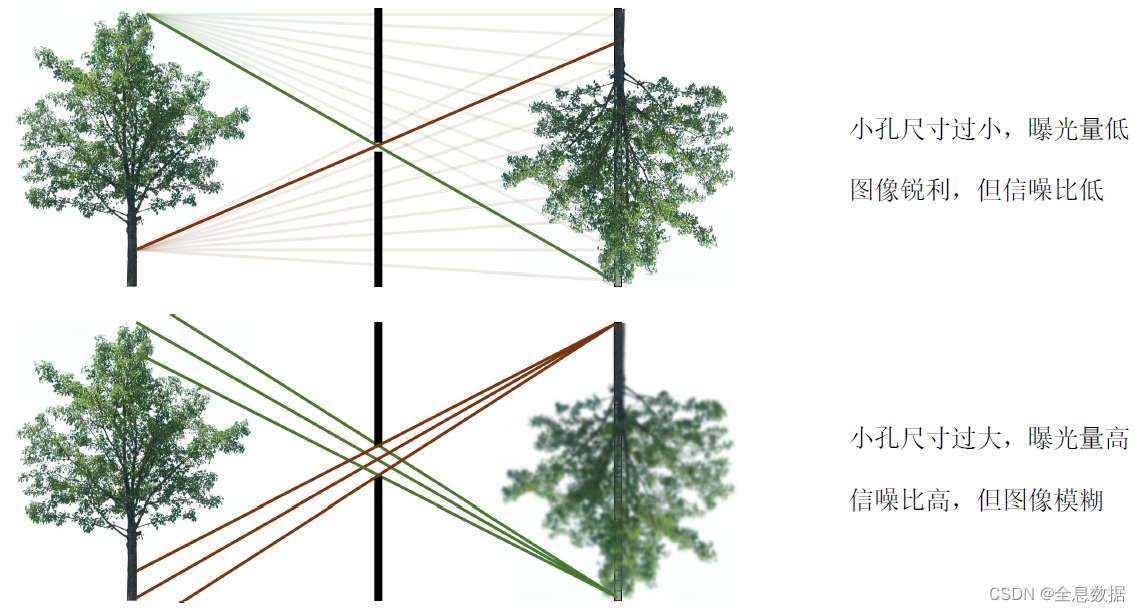

Q2：成像质量与小孔尺寸及对焦距离的关系是什么？

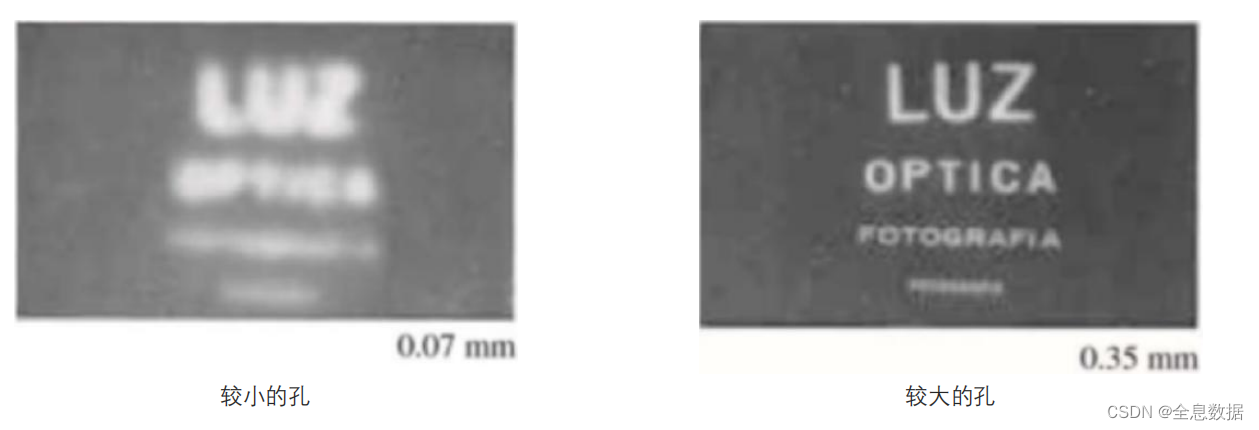

  • 小孔尺寸增大，图像变模糊
  • 小孔尺寸过小，产生衍射模糊
  • 小孔尺寸过小，图像变暗
  • 只有合适的小孔尺寸，才能得到最高质量的图像

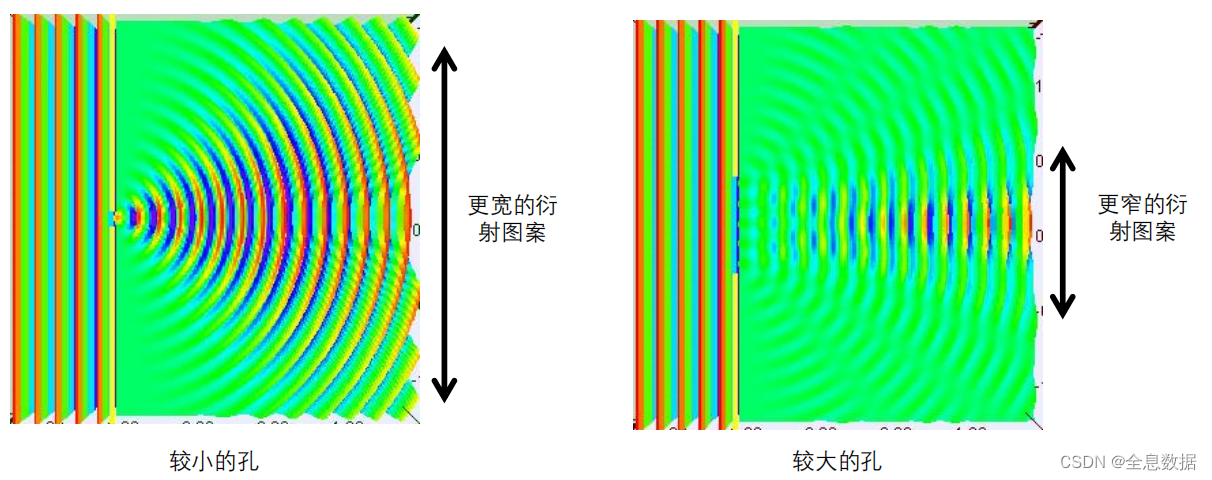

越小的孔，意味着越大的傅里叶频谱，也意味着更多的衍射

在这里插入图片描述

在这里插入图片描述

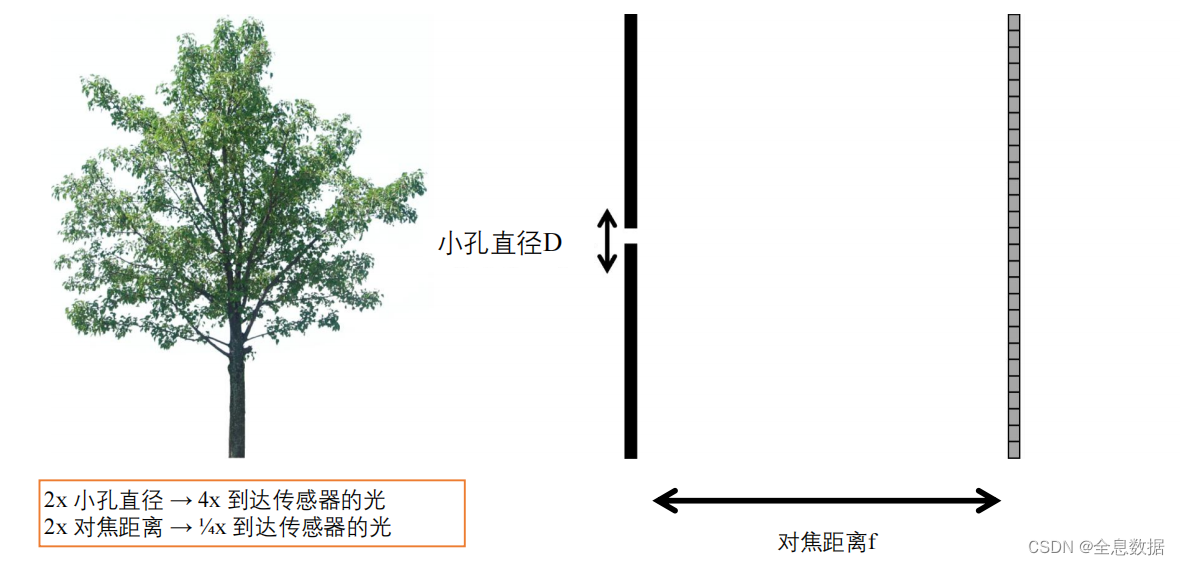

缩小小孔还会影响光效 – 单位面积传感器的曝光量

在这里插入图片描述

4、小孔成像的缺陷

在这里插入图片描述

改进：

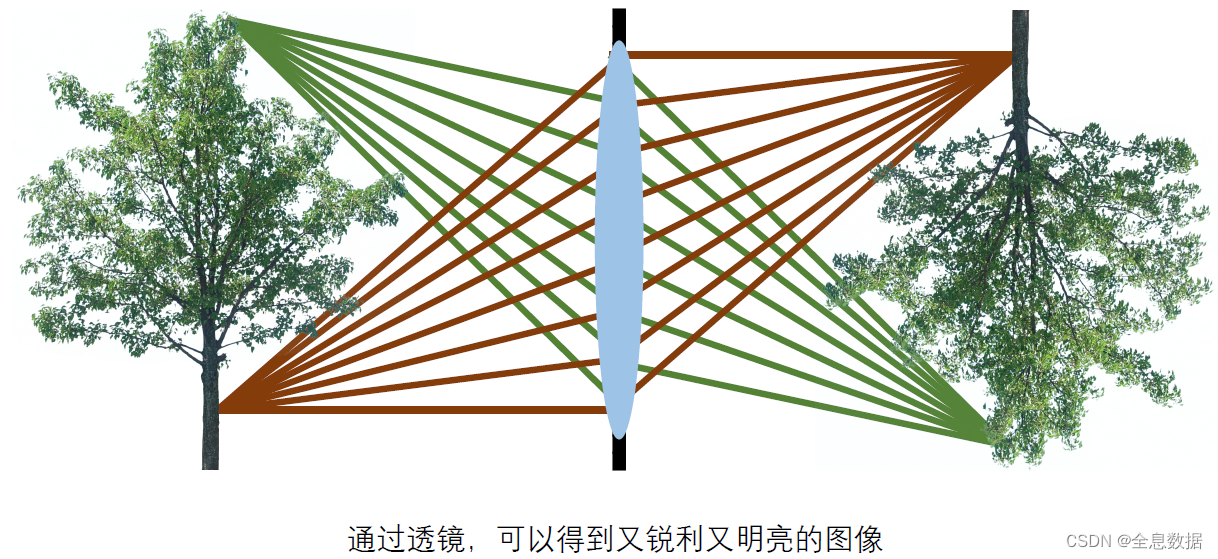

在这里插入图片描述
