前言

在之前的语法制导翻译中，我们学习了翻译模式，为文法定义匹配的语义动作，通过这个“动作”可以生成代码，但为了进行与机器无关的代码优化工作，选择生成中间代码（四元式），而不是机器代码。下面对每一类语句设计翻译模式，这里一个翻译模式就是一个“算法”。

说明语句

过程中的说明语句

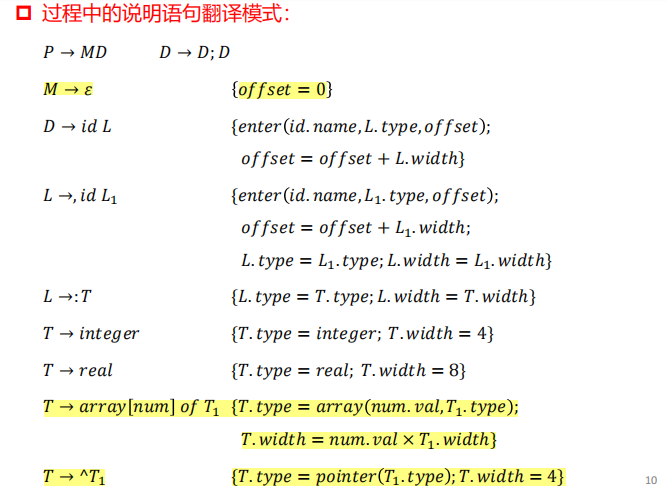

过程中的说明语句： $id_1, id_2, id_3, ..., id_n: type$ ， $M\rightarrow \epsilon$ 通过引入非终结符号将语义动作移至产生式最后，即可以归约之后才进行该动作。enter操作将符号填入符号表中，offset指示符号变量在数据区中的位置，后面生成中间代码时则指示四元式在代码区中的位置。

在这里插入图片描述

保留作用域的信息

编程时可能会出现嵌套过程，为了保留变量的作用域信息，我们使用层次化的符号表，对于一个子过程调用，offset域指向子过程符号表，同时子符号表在Header部分设置指回父过程符号表，在完成子过程后返回父符号表继续添加表项。

在这里插入图片描述

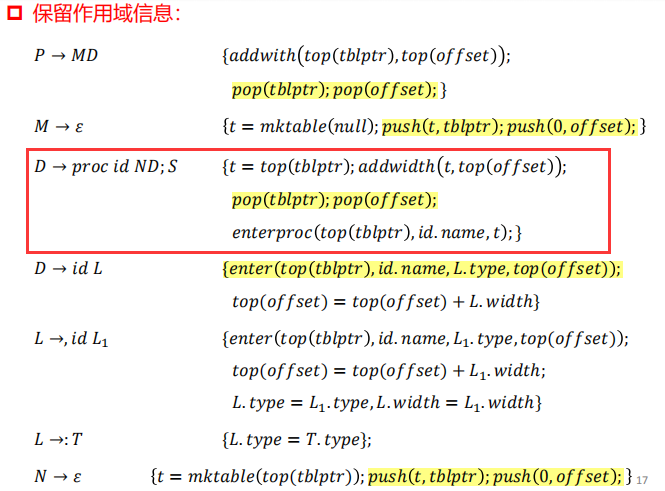

两个产生 $\epsilon$ 的产生式的作用均是创建一张新的符号表，将新表加入tblptr栈，将0加入offset， $mk t ab l e (x)$ 指示了 $x$ 是新创建表的父表。增加了 $D\rightarrow proc\ id\ ND;S$ 中enterproc用于产生子过程的表项，addwidth操作将当前表的offset保存在符号表的Header。

在这里插入图片描述

至此完成了符号表的构建，下面开始生成中间代码。

赋值语句的翻译

简单算术表达式及赋值语句

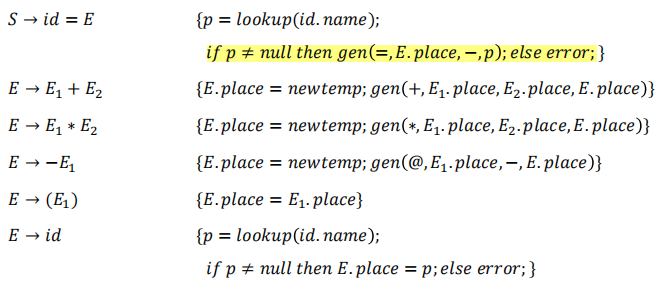

lookup操作从当前符号表中查找名字，找不到则转到外围符号表继续查找。

在这里插入图片描述

数组元素的引用

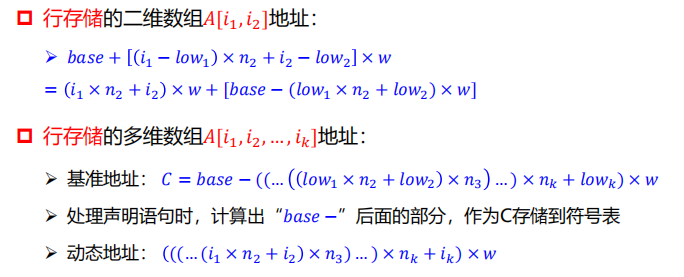

这里假设数组第 $i$ 维度从 $low_{i}$ 开始编号，因此元素 $A[i_1,i_2,...i_k]$ 的地址为
$base+((...((i_1-low_1)\times n_2+i_2-low_2)...)\times n_k+i_k-low_{k})\times w$
将 $i$ 和 $l o w$ 进行分离得到不会改变的基准地址，可以提前计算出来，存储至符号表中以及动态地址。

在这里插入图片描述

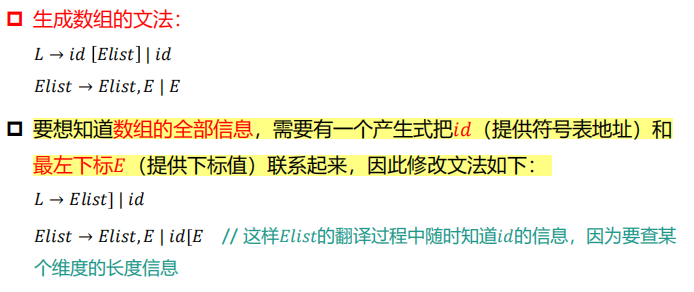

第一种的文法很容易想到，但是在翻译过程中没有办法追踪Elist属于哪个数组对象，无法排查数组越界错误（语法错误），因此使用第二种文法，先将 $i d [E$ 归约为 $El i s t$ 。

在这里插入图片描述

以下翻译模式主要是将数组元素的地址计算出来。

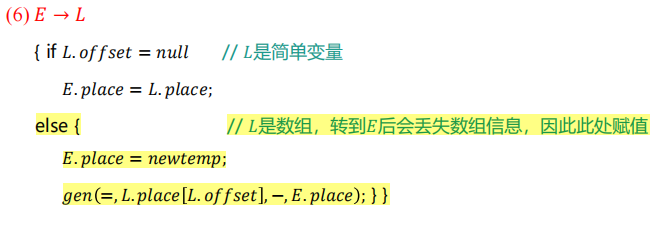

（6）用offset属性表示一个变量是简单变量还是数组，是数组，要通过数组引用将数组元素L.place[L.offset]赋值给E.place。

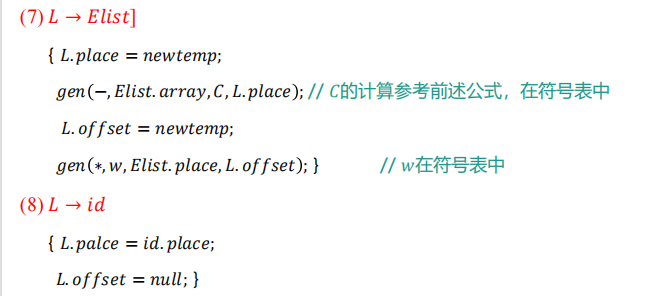

（7）此时动态地址已经储存在Elist.place中，乘上字宽 $w$ ，得到偏移量赋给L.offset，将Elist.array减去C得到数组的起始地址赋给L.place。

在这里插入图片描述

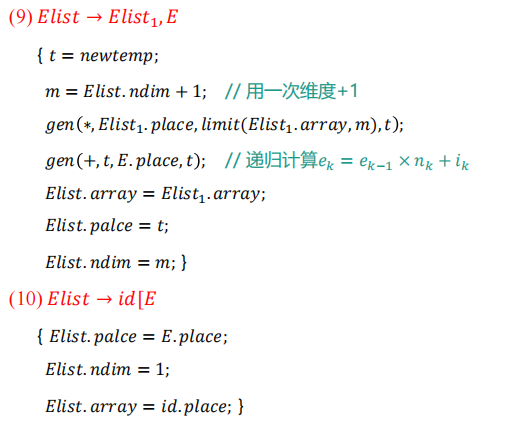

（9）中 $gen(*,Elist_1.place,limit(Elist_1.array,m),t)$ 产生的四元式查询当前这一维度的长度和 $E_1.place$ （存储 $e_{k-1}$ ）相乘，再加上 $E . pl a ce$ ，递推地计算 $e_k=e_{k-1}\times n_k+i_k$ ，最后将 $e_k$ 赋给 $E . pl a ce$ 。完成动态地址的计算。

（10）中 $El i s t . a rr a y = i d . pl a ce$ ，正如我们上面提到，将id数组对象绑定到Elist上，方能调用 $l imi t$ 方法获取数组每一维长度。

在这里插入图片描述

布尔表达式的翻译

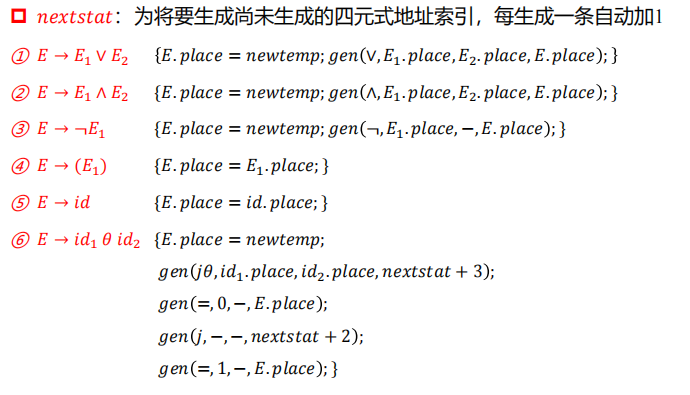

数值表示法

在这里插入图片描述

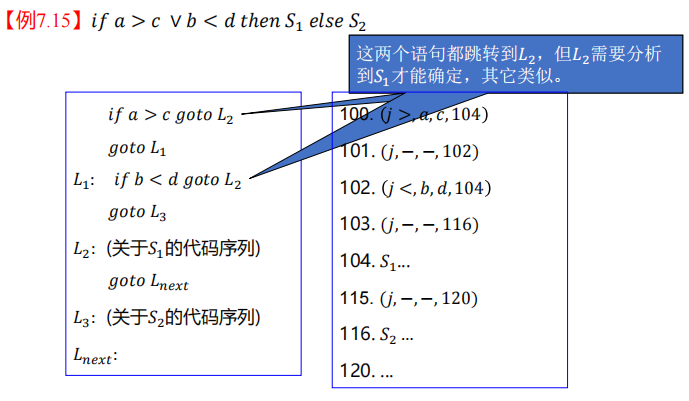

作为条件控制的布尔式翻译

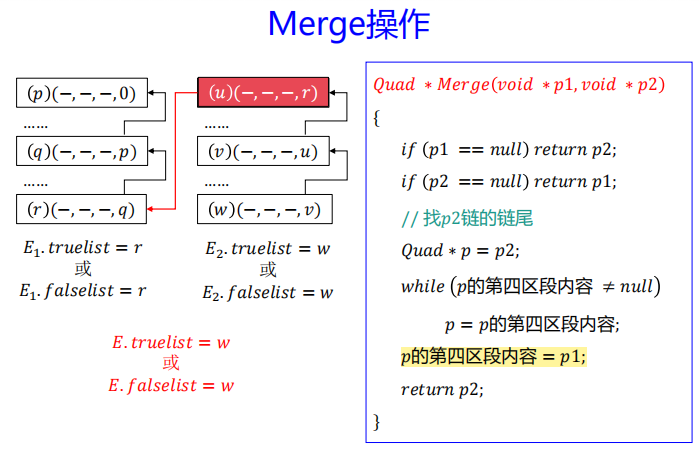

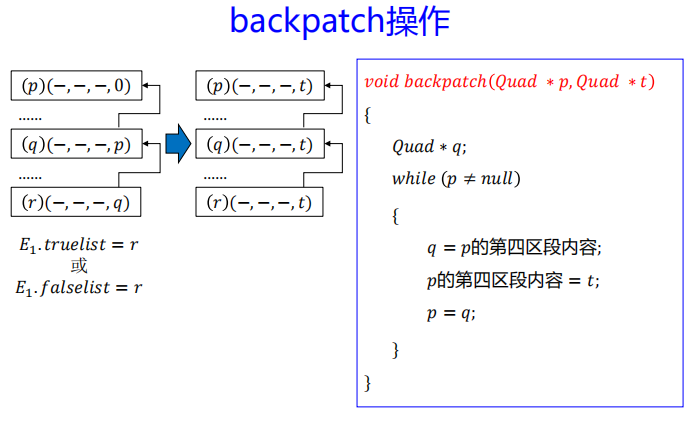

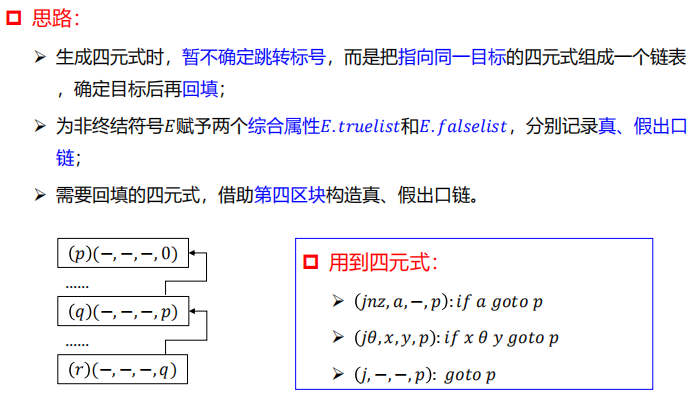

生成跳转四元式时并不能确定第四区块，也就是跳转的目的地址，因此利用第四区块构造出一条链表，表示等待填入，而且这条链表链接的跳转指令均将跳转至同一个目的地址。Merge操作发生在确定两条链表的目的地址相同时，backpatch操作发生在确定了跳转的目的地址的时刻。（这里可以深刻体会到：一个翻译模式是一个算法！）

在这里插入图片描述

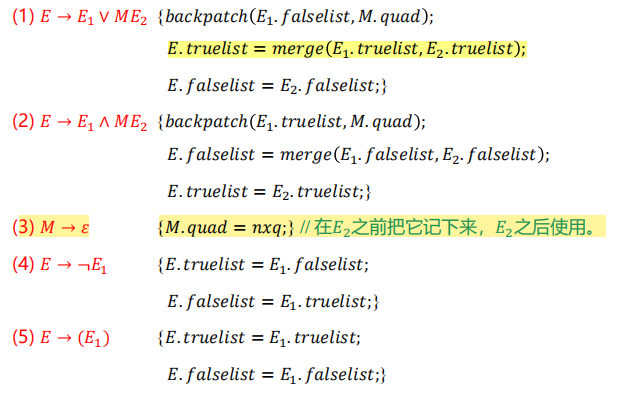

（1）E是一个布尔表达式，或操作，只要一个为真就从真出口出去，因此，两个布尔表达式为真对应跳转语句的目的地址应该是一个，但此时还无法确定，通过Merge操作将两个链表合并，等待填入。 $E_1.falselist$ 进行回填，因为 $E_1$ 为假，应该跳转至 $E_2$ 所对应的布尔表达式进行判断，而这个表达式的首地址通过非终结符M记录下来了，因此用属性M.quad回填 $E_1$ 为假的情况下对应的链表。
（2）类同（1）。

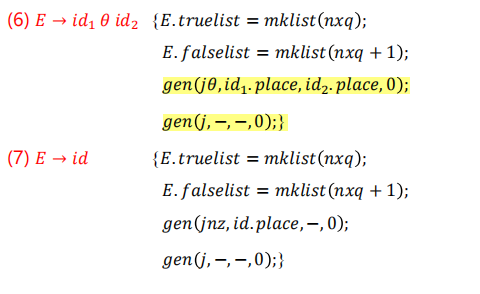

（6）出现一个布尔表达式，生成两条跳转语句（真/假出口），但这两条语句的目的地址都无法确定，因此创建链表链接它们，等待填入。

在这里插入图片描述

控制语句的翻译

控制流语句

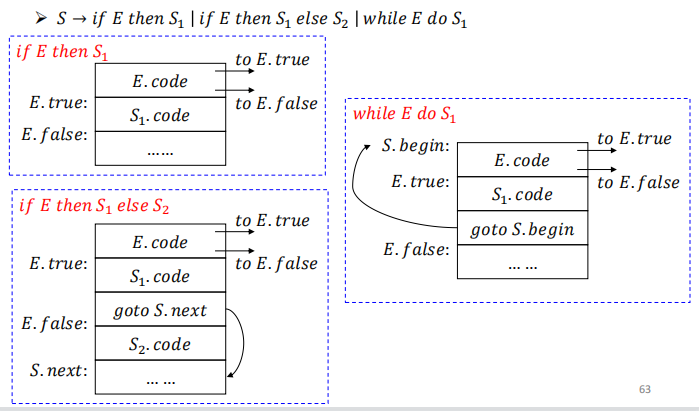

为语句S增加属性nextlist，表示S之后要执行的语句。E是已经归约完成的布尔表达式。

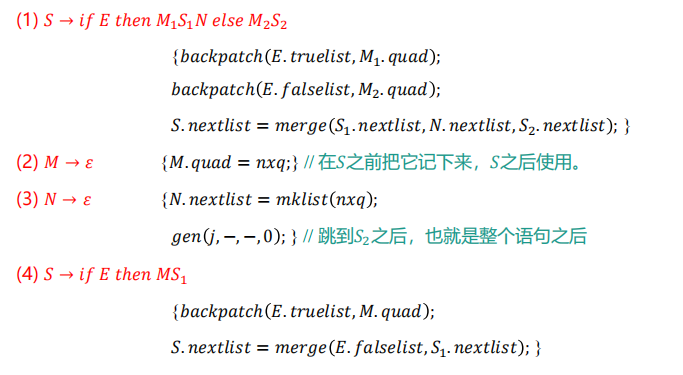

（1）用该产生进行归约时， $M_1,M_2$ 通过空字归约得到，它们分别记录了代码段 $S_1,S_2$ 的首地址，也就是布尔表达式E的真/假出口，回填。最后将 $S_1,N,S_2$ 的nextlist进行合并。
（5）nextlist属性在这里使用，因为while语句的执行逻辑是执行完S之后，返回入口表达式进行判断，所以**并不是所有的语句S执行完都继续执行下一句！**因此引入了nextlist属性。
（6）begin，end语法 $\iff$ C/C++中的大括号。
（7）A是赋值语句，通过产生式 $S\rightarrow A$ 归约成代码段，并通过mklist创建链表，等待填入代码段之后的下一条语句的地址。
（8）识别到分号，表示这是顺序执行的两条语句，用M.quad回填前面一条语句的nextlist，并将S.nextlist赋给L.nextlist。

在这里插入图片描述

标号与goto语句

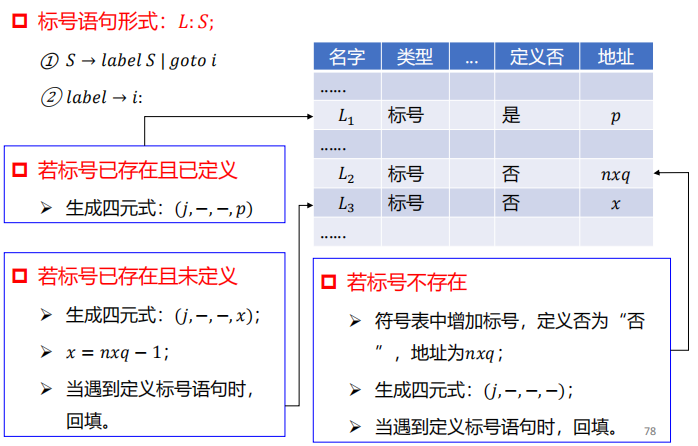

在符号表中记录标号和地址的关系，遇到标号则查找标号表中是否包含该标号，若有则标号重定义，报语法错误；若没有则将标号将入符号表。遇到goto语句可能有3中情况：
（1）标号已存在且已经定义，生成四元式（j，-，-，p）；
（2）标号不存在，符号表中增加标号，其地址设置为nxq，生成四元式（j，-，-，-），等待回填；
（3）标号已存在但没有定义，由于符号表中只有一项，无法构造出链表，因此直接生成四元式（j，-，-，x），x为符号表中该标号暂时对应地址，这个位置可能还是一条跳转四元式，最后通过（2）产生的四元式跳转到标号处，通过多次跳转跳转到标号处。

在这里插入图片描述
