24进制计数器的设计

任务描述

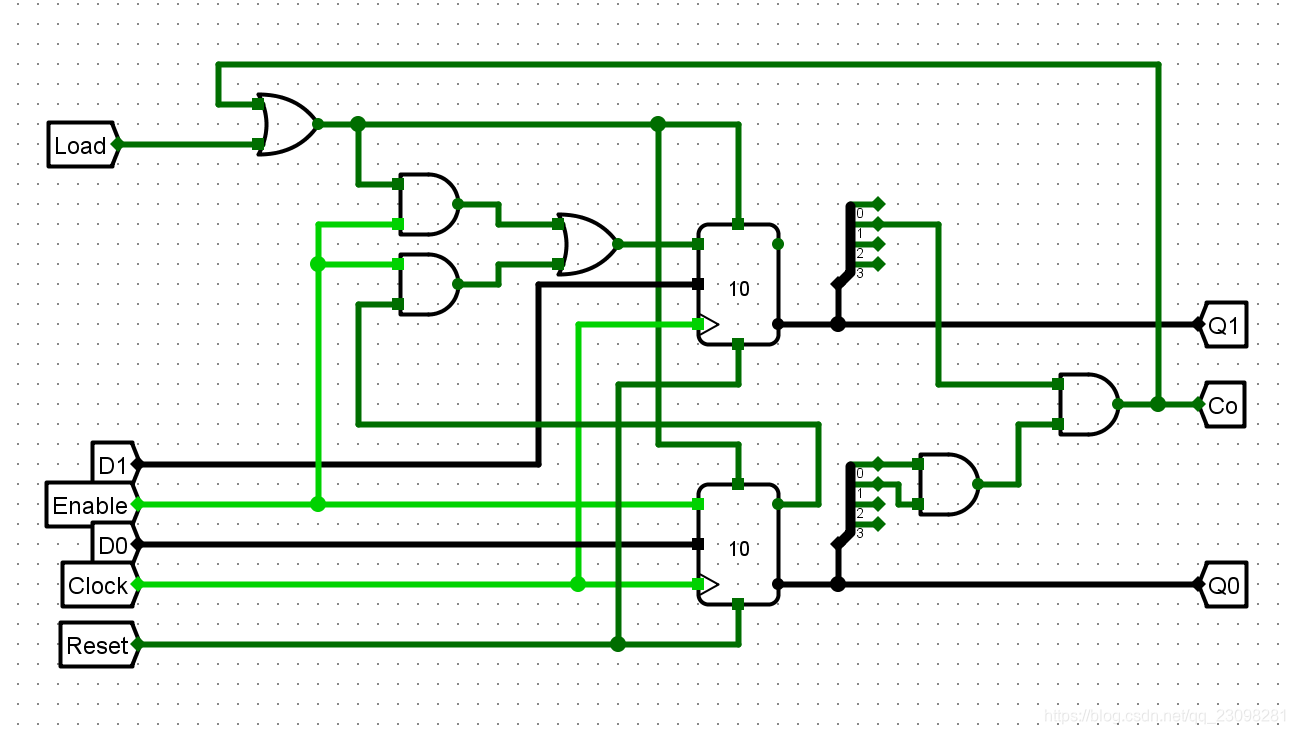

本关任务：利用两个在第3关设计的十进制计数器，设计一个24进制计数器，要求具有同步置数、异步清零功能。

相关知识

计数是一种最简单的基本运算。计数器就是实现这种运算的逻辑电路，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能。计数器在数字系统中应用广泛，如在电子计算机的控制器中对指令地址进行计数，以便顺序取出下一条指令，等等。

引脚说明

信号	输入/输出	位宽	说明
Clock	输入	1 位	时钟脉冲，上升沿有效
Reset	输入	1 位	异步清零端：Reset=1时，Q=0
Enable	输入	1 位	使能端：Reset=0时，Enable=1递增计数、0保持
Load	输入	1 位	同步置数端：Reset=0、Load=1、Clock上升沿时，Q=D
D1,D0	输入	4 位	并行数据加载端
Q1,Q0	输出	4 位	状态输出端：分别表示十位和个位
Co	输出	1 位	进位输出端：状态Q1Q0=23时，Co=1
