Verilog数字系统设计——10进制计数器

10进制计数器

一、什么是十进制计数器

计数器不仅能用于对时钟脉冲计数，还可以用于分频，定时，产生节拍脉冲序列以及进行数字运算等，分为同步计数器和异步计数器，在同步计数器中，当时钟脉冲的输入时，触发器的翻转是同时发生的。而在异步计数中，触发器的翻转有先有后，不是同时发生的。

编程实现10进制计数器，具有异步复位功能，十位和个位用8421BCD码表示

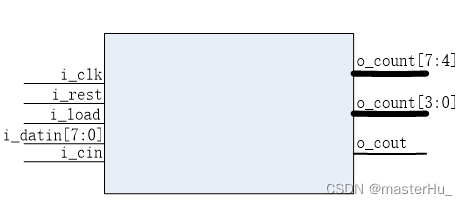

二、代码实现

2.1、counter module

module counter10_1(o_count,o_cout,i_clk,i_reset,i_load,i_datin,i_cin);
	output reg [7:0] o_count;
	output reg o_cout;
	input i_clk,i_reset,i_load,i_cin;
	input [7:0] i_datin;

	always @(posedge i_clk or i_reset)//Asynchronous zero setting
		begin
			if(i_reset)
				begin
				o_count <= 0;//reset
				o_cout <= 0;
				end
			else if(i_load)
				o_count <= i_datin;//Synchronous setting

			else if(o_count[3:0] >= 4'b1001)//gewei jinwei,shiwei jia yi
				begin
				o_count[7:4] <= o_count[7:4]+4'b0001;//shiwei plus 1
				o_count[3:0] <= 0; //gewei is 0
				end

			else if(o_count[7:4] >= 4'b1001)//shiwei jinwei
				begin
				o_count[7:0] <= 0;	//all is 0
				o_cout <= o_cout+1;	//10bit counter jinwei signal plus 1
				end

			else			//normal count
				o_count[3:0] <= o_count[3:0]+4'b0001;
		end

endmodule

2.2、test module

module test_counter10;
	//module counter10_1(o_count,o_cout,i_clk,i_reset,i_load,i_datin,i_cin);
	wire [7:0] o_count_t;
	wire o_cout_t;
	reg i_clk_t,i_reset_t,i_load_t,i_cin_t;
	reg [7:0] i_datin_t;

	counter10_1 mycounter(
		.o_count(o_count_t),
		.o_cout(o_cout_t),
		.i_clk(i_clk_t),
		.i_reset(i_reset_t),
		.i_load(i_load_t),
		.i_datin(i_datin_t),
		.i_cin(i_cin_t));

	initial					//reset signal is 1--> reset  load signal is 1 --> load signal
	begin
		i_datin_t[7:0]=8'b1001_1111;	// zhishu signal
		i_clk_t=0;		// clock
		i_reset_t = 1;		// reset signal
		i_load_t =1;		// initial zhishu signal
		i_cin_t = 0;	// initial signal

		#100 i_reset_t = 0;	// enter jishu type o_count = 8'b1001_1111
		i_datin_t[7:0] = 8'b0000_0000;	// reset initial data
		#80  i_load_t = 0;	// enter counter type
	end

	//always #200 i_cin_t = ~i_cin_t;			//jinwei signal
	always #20 i_clk_t = ~i_clk_t;			//clock signal
	//always #500 i_reset_t = ~i_reset_t;		//reset signal
endmodule

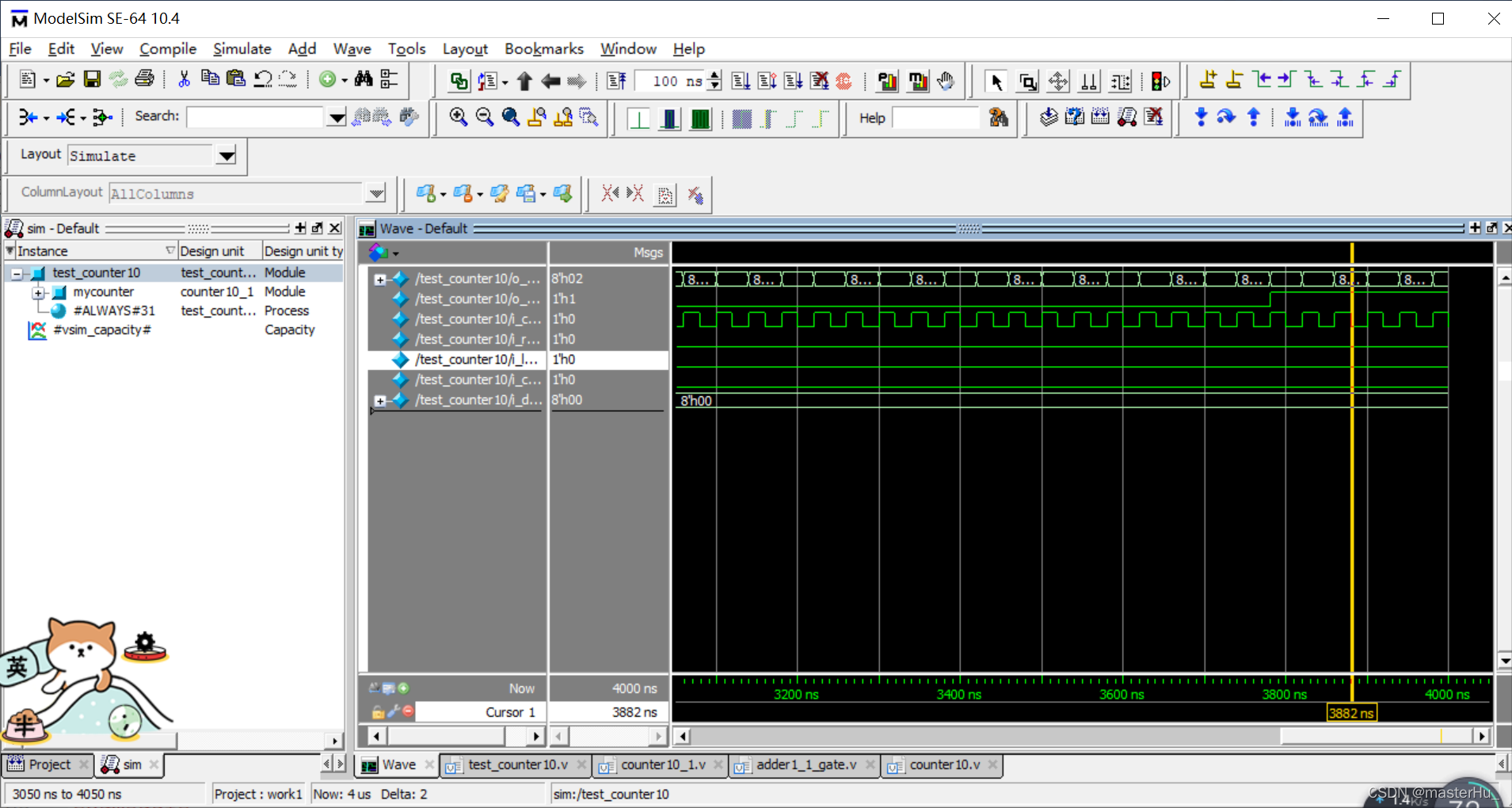

三、仿真截图
