瑞萨e2studio(2)----GPIO输出

概述

本篇文章主要介绍如何使用e2studio对瑞萨单片机进行GPIO输出，并以LED显示。
需要样片的可以加qun申请：6_15061293 。

视频教学

https://www.bilibili.com/video/BV1oq4y1Q7Xi/

csdn课程

课程更加详细。
https://edu.csdn.net/course/detail/36131

样品申请

https://www.wjx.top/vm/wBbmSFp.aspx#

硬件准备

首先需要准备一个开发板，这里我准备的是芯片型号R7FAM2AD3CFP的开发板：

开发板

新建工程

工程模板

保存工程路径

芯片配置

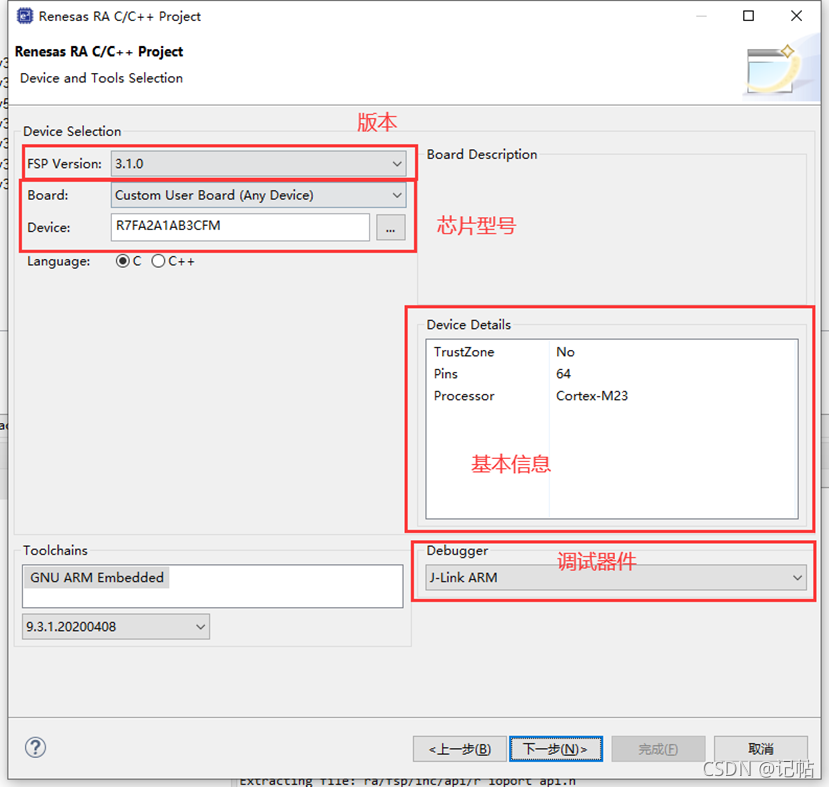

本文中使用R7FAM2AD3CFP来进行演示。

工程模板选择

GPIO口配置

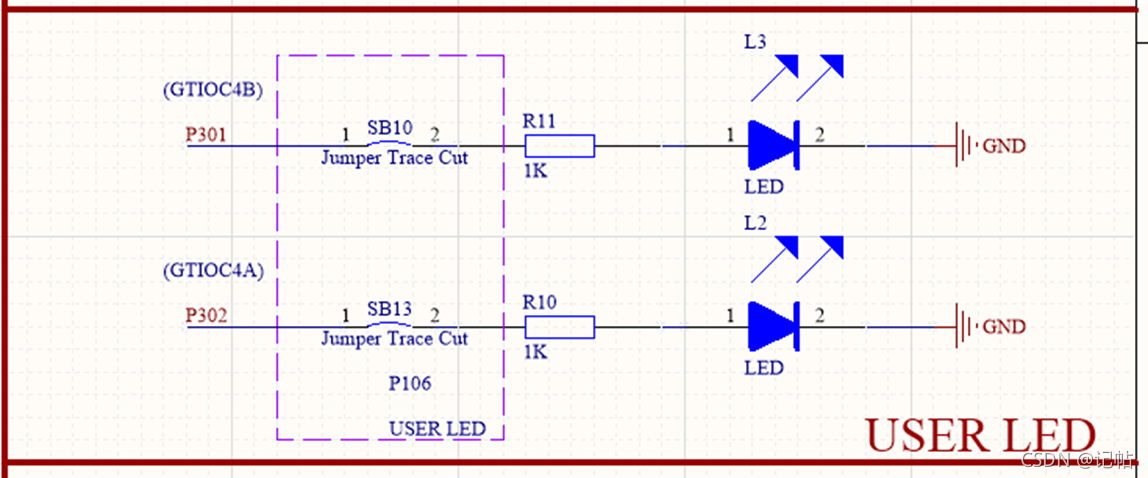

由下图我们可以得知，板子上有2个LED灯，同时需要给高电平才可以点亮，故以P301和P302管脚为例，配置方式如下所示。

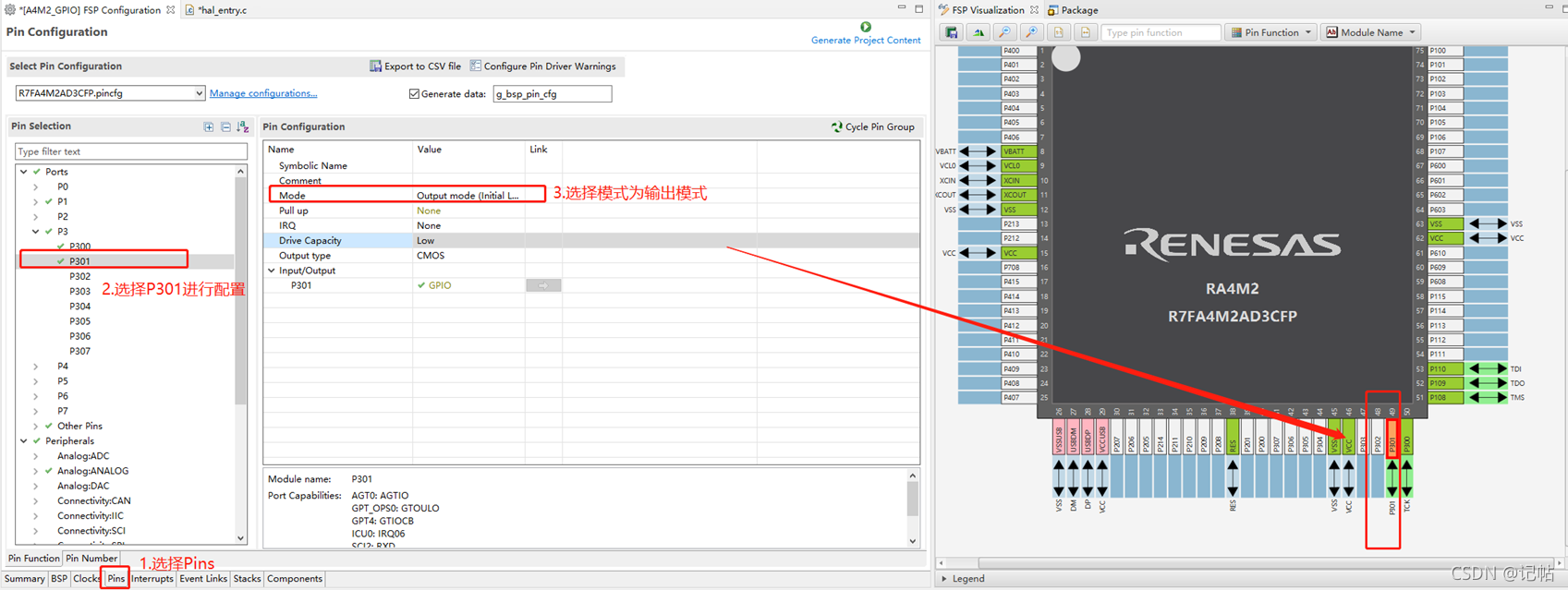

在e2studio中可以直接设置P301为输出口。

R_IOPORT_PinWrite()函数原型

故可以用R_IOPORT_PinWrite()函数进行配置，配置高电平如下所示。

R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_03_PIN_01, BSP_IO_LEVEL_HIGH);

R_IOPORT_PortWrite()函数原型

R_IOPORT_PortWrite()函数是对一个Port的所有Pin脚进行写操作。

 //0x0002为设定值，0x00ff为mark，即需要开启的管脚
R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_03, 0x0002, 0x00ff);

代码

在hal_entry()中添加如下。

void hal_entry(void)
{
    /* TODO: add your own code here */

    fsp_err_t      err;
    /* Initialize the IOPORT module and configure the pins
     * Note: The default pin configuration name in the RA Configuraton tool is g_bsp_pin_cfg */
    err = R_IOPORT_Open(&g_ioport_ctrl, &g_bsp_pin_cfg);
    /* Handle any errors. This function should be defined by the user. */
    assert(FSP_SUCCESS == err);
    while(1)
    {
        /* Set P301 to High */
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_03_PIN_01, BSP_IO_LEVEL_HIGH);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_03_PIN_02, BSP_IO_LEVEL_LOW);
//        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
//
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_03_PIN_01, BSP_IO_LEVEL_LOW);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_03_PIN_02, BSP_IO_LEVEL_HIGH);
//        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);

        //0x0002为设定值，指是否使能，0x0006为mark,指的是端口1&2打开，即开启的管脚
        R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_03, 0x0004, 0x0006);
        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);

        R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_03, 0x0002, 0x0006);
        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);

    }

#if BSP_TZ_SECURE_BUILD
    /* Enter non-secure code */
    R_BSP_NonSecureEnter();
#endif
}
