CATIA风扇

 记录下风扇绘制的要点

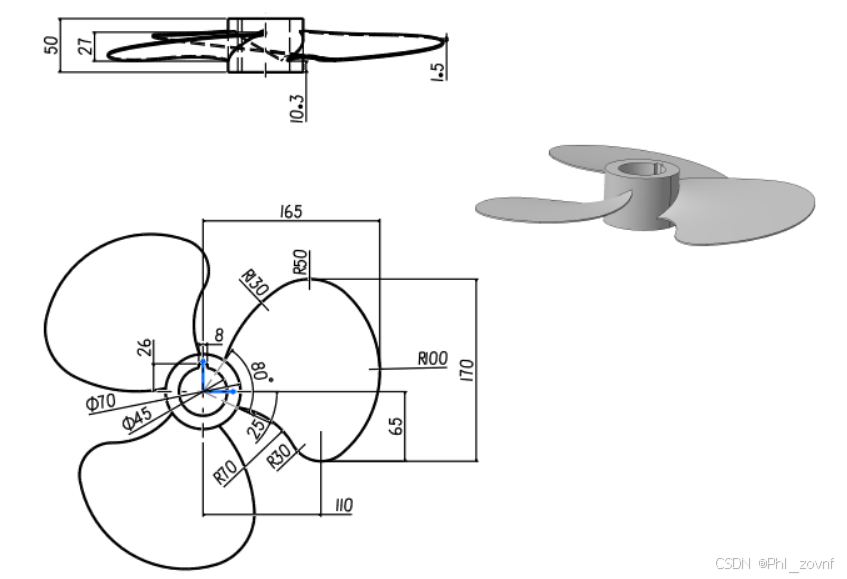

1、 图纸

2、 确定扇叶尺寸和草图轮廓。先根据扇叶的俯视图绘制一个扇叶草图，下图中白色线，然后目标是获得紫色线，紫色线是白色线在淡黄色面上的投影。红色线和蓝色线是螺旋线。怎么获取淡黄色的投影面呢，这就需要两条螺旋线了...

3、确定螺旋线螺距。根据以下投影视图，可以从扇叶跟中间圆柱面的交线（螺旋线）上看到，螺旋线从起点到终点，围绕旋转轴旋转一定角度后的距离为27mm，又根据另外一个投影视图，可以知道扇叶的起点到终点的旋转角度就是80度，因此完整一圈螺距就是27mm*360度/80度=121.5mm。

4、确定螺旋线的起点。还是根据以下视图，螺旋线起点自己选定在了yz平面上，即x的坐标为0。从yz平面旋转了（90-25=）65度后，高度是10.3（距离原点（0,0,0）来说），因此反推起点z方向的高度应该是10.3mm-65度/80度*27=10-21.9375=-11.6375mm。另外，红色螺旋线的y方向距离（距离原点（0,0,0）来说）就是圆柱半径=70/2=35，蓝色螺旋线的y方向距离（距离原点（0,0,0）来说）就是165mm，但由于要留一点投影边界的空间，这个值适当放大一点，在这里取比165mm大的数，取了170mm。由于起点是在yz平面上的负y轴方向，综上，两个起点应该为（0，-35，-11.6375）和（0，-170，-11.6375）。

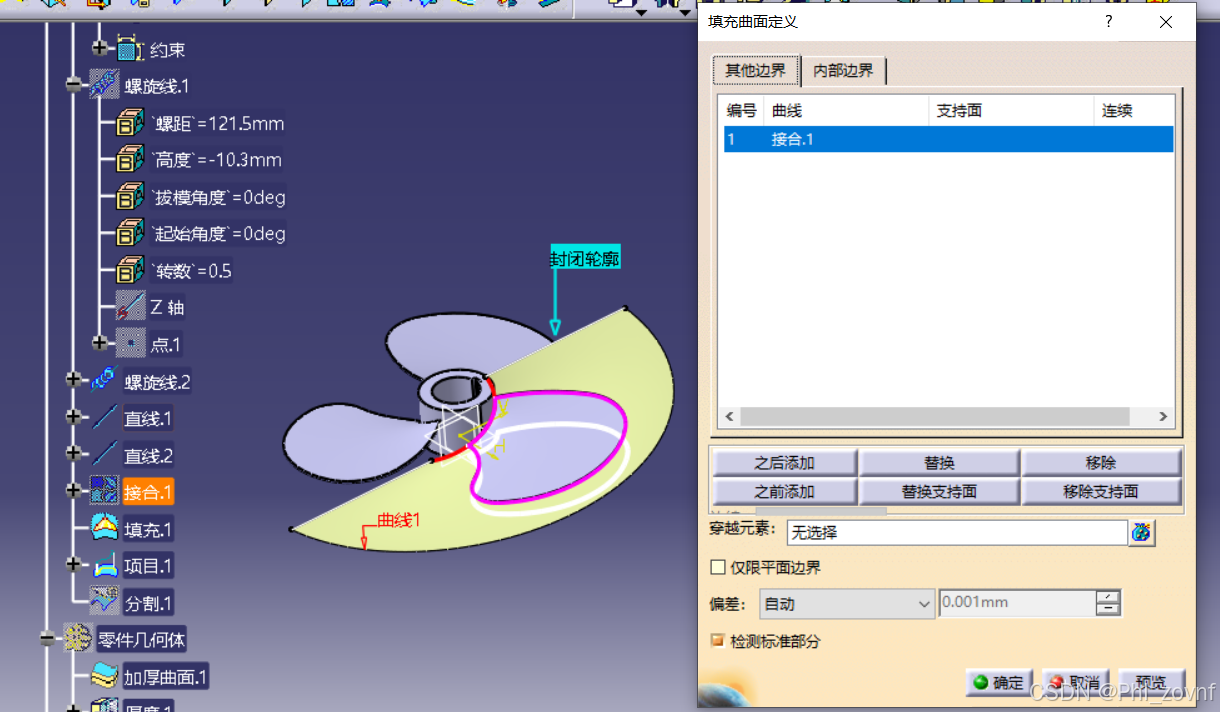

5、绘制螺旋线和投影面。如下图，转数选择0.5即可，即半圈螺旋线就够了，绘制完毕后，封闭两端端点，用填充命令即可。

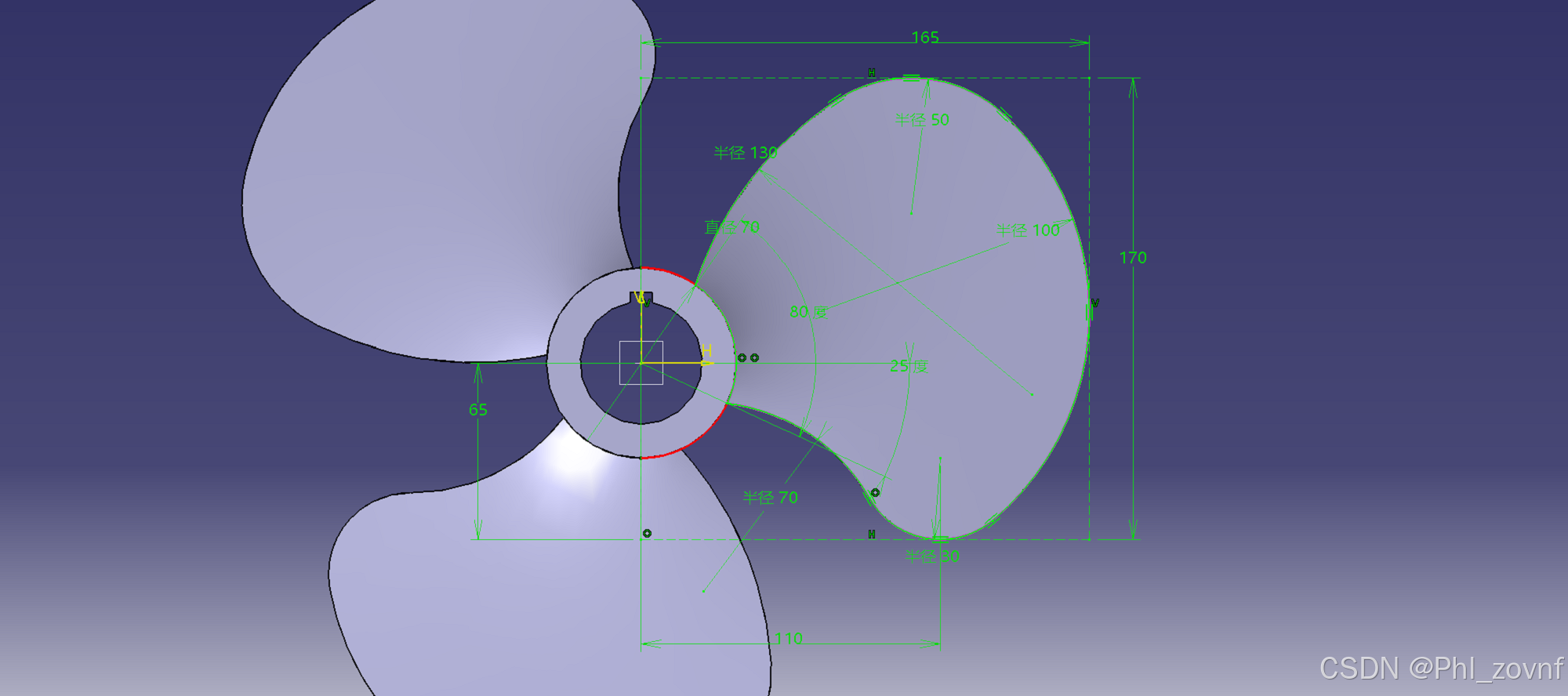

6、之后的绘制就简单了，细节就不展开了，实体绘制完成后，进行投影验证，测量各个尺寸和图纸一样，没问题。
