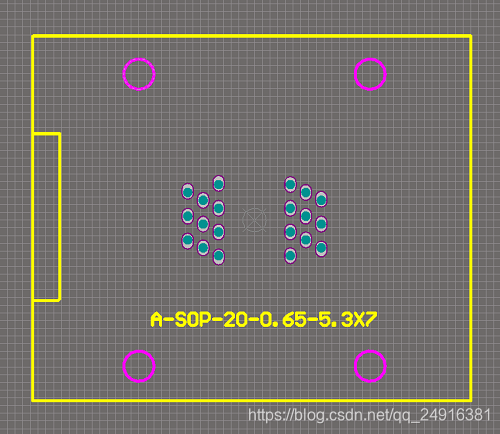

1.在封装集成库的PCB层

在keep-layer层绘制圆圈；
121

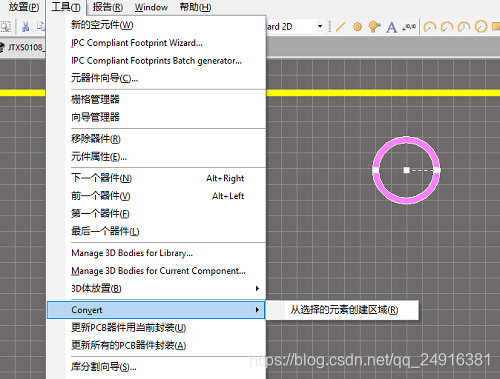

2.选中圆圈

在工具中选择：转换-从选择的元素创建区域；
1212

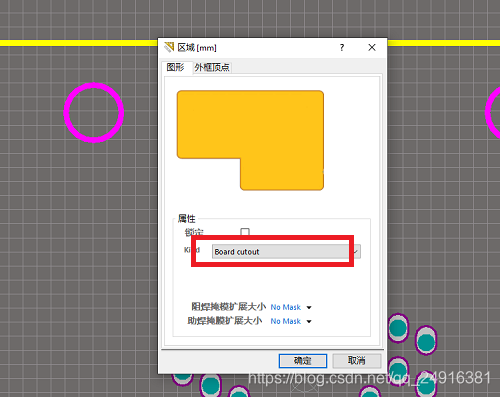

3.双击圆圈中的播薄膜

在弹窗中将种类选择为board cutout；

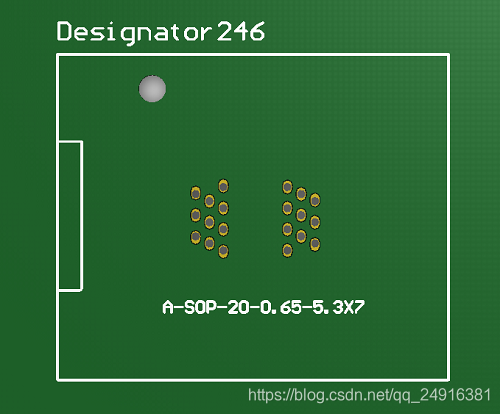

4.编译之后查看效果；

此时可以看到刚才设置的一个圆圈变成了通孔；
在这里插入图片描述

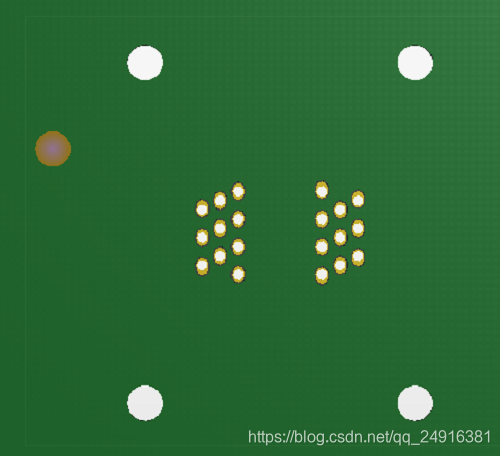

继续同样的设置，这样就获得了很多个通孔；
322
