UDS-Security Access($27)

最新推荐文章于 2025-04-07 14:03:41 发布
最新推荐文章于 2025-04-07 14:03:41 发布
阅读量1.5k 收藏 28
点赞数 18
分类专栏： 笔记 文章标签： 汽车 c语言 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_25190255/article/details/136306036
版权
本文详细介绍了27服务的安全访问机制，包括使用种子和密钥进行数据诊断，CDD文件的制作流程，以及常见问题如种子不随机、安全等级设置错误和解锁尝试次数管理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

一、27服务介绍

安全访问27服务的目的是：使用种子和密钥的概念，提供一种安全访问数据/诊断服务的方法。

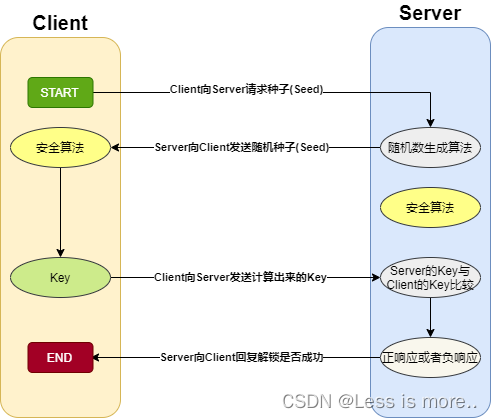

典型的使用方法是：
Client请求种子
Server发送种子
Client根据种子计算密钥
Server验证密钥的有效性
在这里插入图片描述
request seed 的子函数为奇数，根据安全级别对应的 send key 的子函数为 request seed 子函数加一。
在任何时刻，只有一个安全级别是有效的，比如已经激活了request seed 0x03关联的安全级别，再激活 request seed 0x01后，0x03关联的安全级别将会失效。
注：安全级别的编号是任意的，并没有高低等级之分。

服务请求
服务请求是Client发送给Server的诊断服务指令

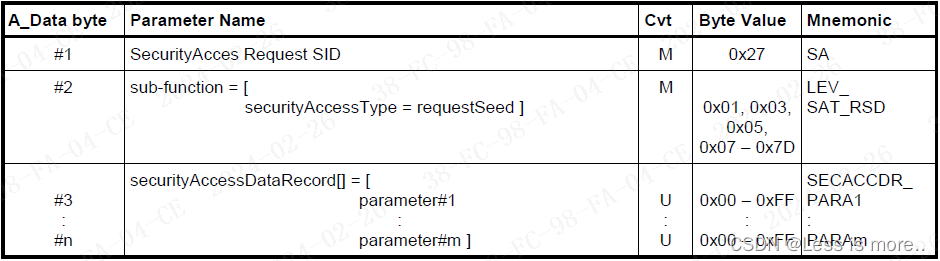

Request Seed诊断请求格式
Request message definition - sub-function = requestSeed
在这里插入图片描述
Send key诊断请求格式
Request message definition -
