车载测试：UDS诊断：安全访问（27服务）

安全访问（27服务）演示：

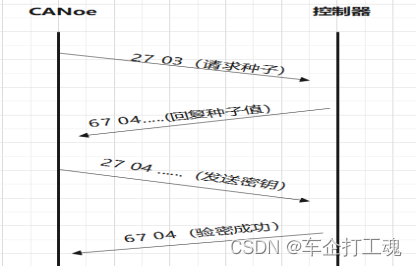

27安全解锁服务逻辑	27服务用于安全验证，流程如下：
	1）向ECU请求“Seed” （通常是一个与时间相关的伪随机数）； 2）ECU向诊断仪发送“Seed”； 3）向ECU发送“Key” (根据请求得到的Seed和一个本地的密码进行计算得来)； 4）ECU判断诊断仪发来的“Key”是否有效；

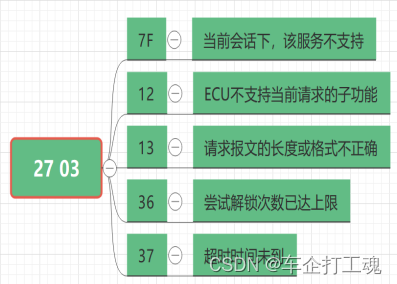

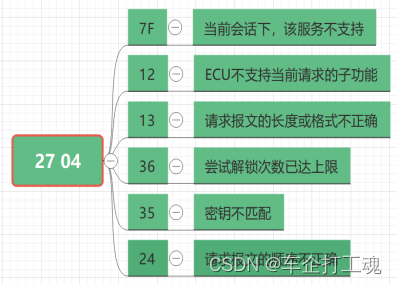

27 03否定响应码	27 04否定响应码

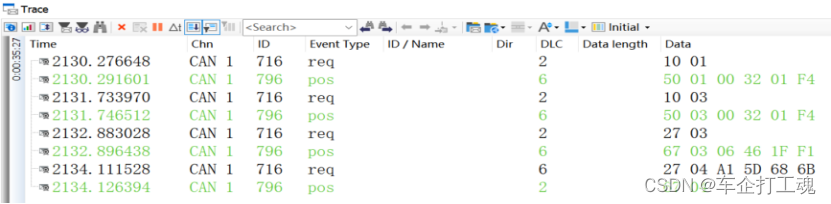

①：解密成功验证



请求帧：27 03

回复帧：67 03 06 46 1F F4 (67 03:属于正响应回复)（06 46 1F F1:属于随机种子值）

请求帧：27 04 A1 5D 68 6B(A1 5D 68 6B:属于通过06 46 1F F1种子值计算出来的密钥)

回复帧：67 04（正响应说明解密成功）

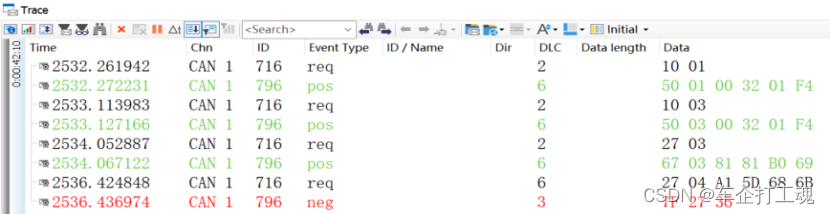

②、解密失败验证


请求帧：27 03

回复帧：67 03 81 81 B0 69 (67 03:属于正响应回复)（81 81 B0 69:属于随机种子值）

请求帧：27 04 A1 5D 68 6B(A1 5D 68 6B:不是通过81 81 B0 69种子值计算出来的密钥)

回复帧：7F 27 35（7F属于否定响应）（27是讲27服务）
           （35表示之所以出现否定响应是因为密钥不正确）
