RTOSv2 Project Guide

Start a New RTOS v2 Project

首先，在这里说明一下，RTOS的官方手册，在环境管理中可以很直接通过点击文件来直达，不过在这里再列一下网址：http://www.keil.com/pack/doc/CMSIS/Driver/html/group__usart__interface__gr.html#details

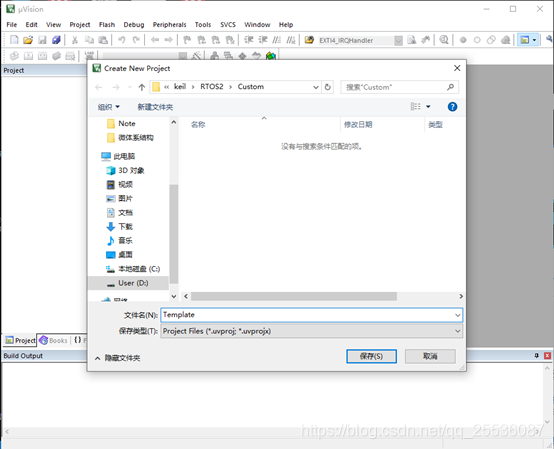

同keil新建工程的工程一样，先准备选择一个文件夹来保存工程。

在这里插入图片描述

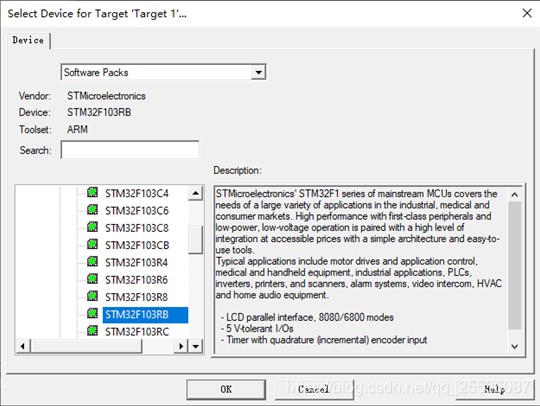

选择合适的MCU型号

在这里插入图片描述

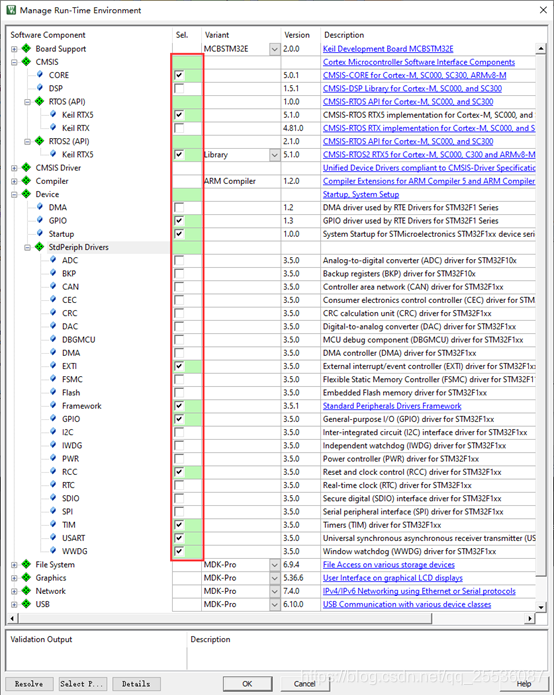

然后，环境管理界面弹出，分别选择CMSIS – > CORE；CMSIS – > RTOS(API)–> Keil RTX5 ；CMSIS – > RTOS2(API)–> Keil RTX5（右边的Variant 选择Library）；Device --> GPIO+Startup; Device --> StdPeriph Drivers --> EXTI+Framework+GPIO+RCC+USART+TIM+IWDG+WWDG(这是几个常用的，以后添加可以按需添加，以后也可以随时添加);CMSIS Drivers --> USART(API)–>USART;如下所示。接下来点击确定，新的工程就建好了。

在这里插入图片描述

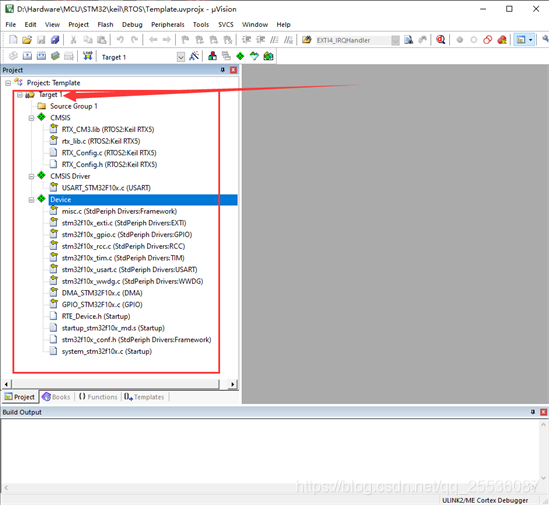

点击左边的文件树列表，如下图。

在这里插入图片描述

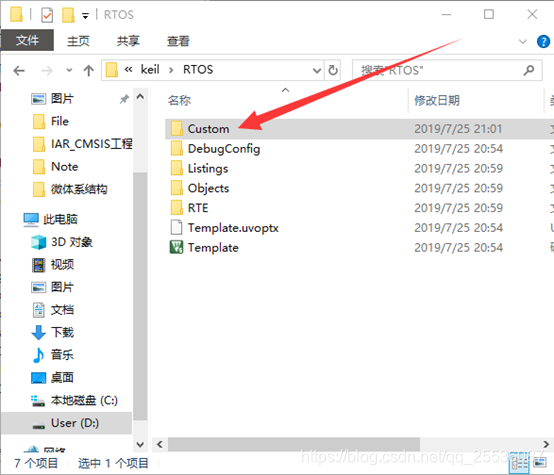

接下来进入工程根目录下，建一个文件夹（这里为Custom）用来保存我们自己的代码。

在这里插入图片描述

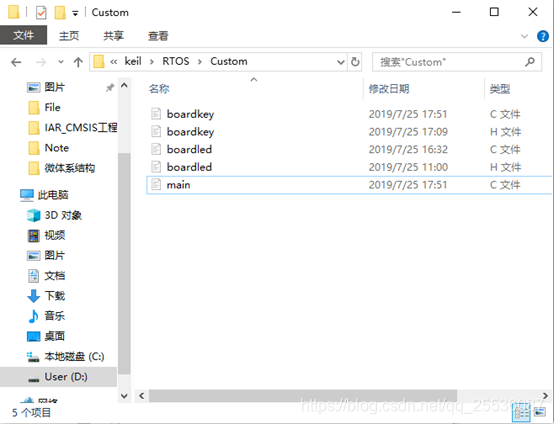

接下来，将我们已经写好的代码直接搬过来。主要是main.c文件和开发板上按键和led的代码，boardled.c, boardled.h, boardkey.c, boardkey.h。这些文件分别是附录中的文件1,2,3,4,5。

在这里插入图片描述

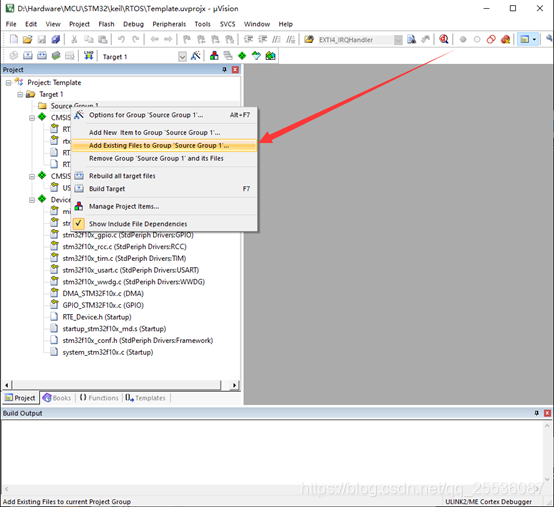

然后，回到IDE工程中，开始将这些文件添加到工程中。

在这里插入图片描述

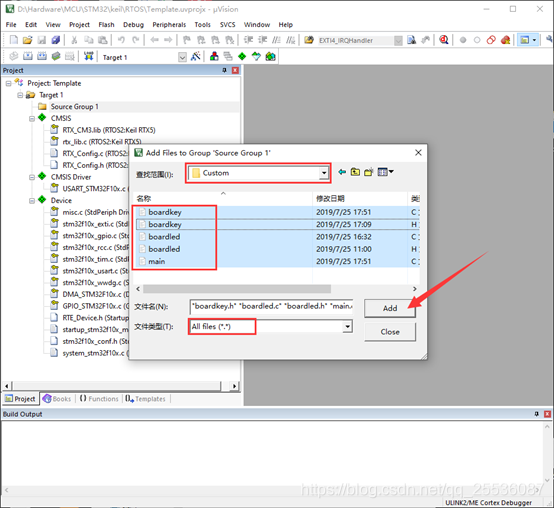

进入Custom文件夹，将下面的文件类型选择为所有文件类型，这样就可以将.h文件也添加到工程中，在这里添加头文件并不能让它们可以被工程使用，这里添加头文件的目的是，这样可以直接在IDE的工程文件栏中显示，直接打开编辑，方便用户使用。
在这里插入图片描述

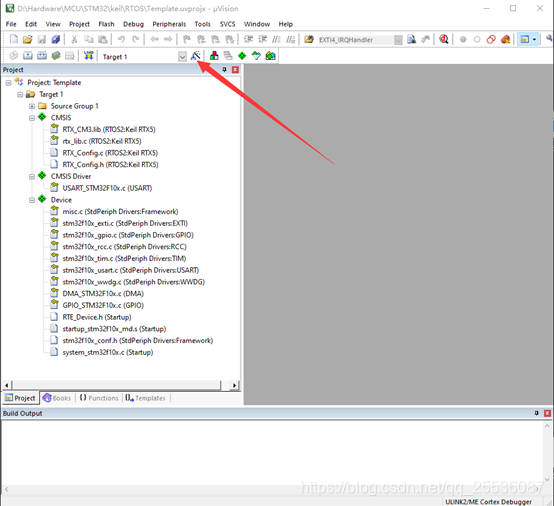

如上所言，让工程使用头文件还需要在option中那个设置。

在这里插入图片描述

按照如下步骤一次，1. 选择C/C++菜单栏，2. 点击包含路径，3. 添加路径选项，4. 浏览目录 ，5. 选择有头文件的文件夹，6. 点击选择文件夹。

在这里插入图片描述

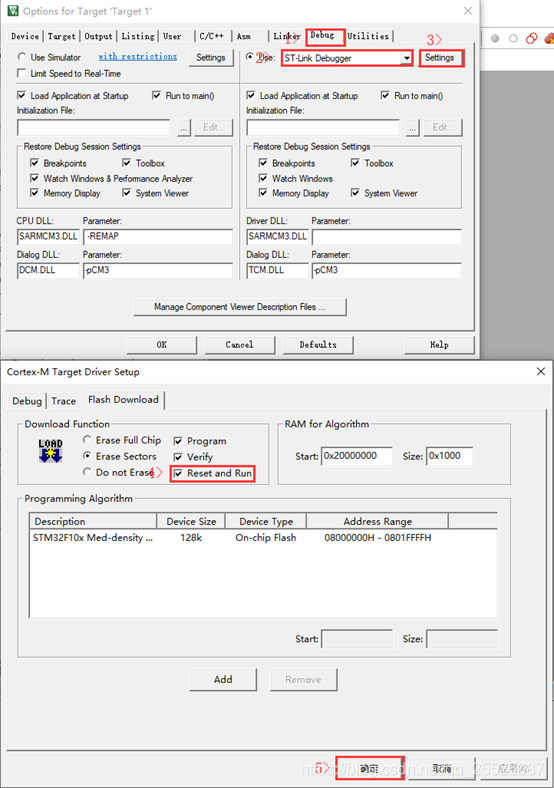

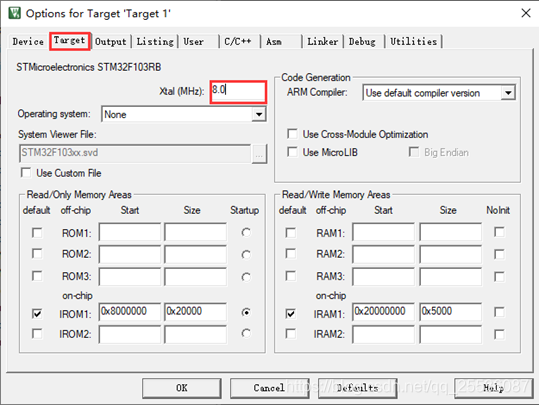

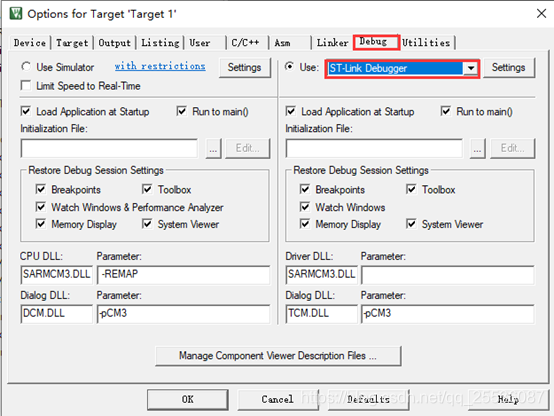

顺便，如下依次配置好option，这在前面的教程中已经做过了，不再详述。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

代码在后面的附录中，其功能是让板上的KEY 1控制 LED1，KEY 2控制 LED2，按键按下，明灭状态就变换一次。这是一个很简单的例子。

在这里插入图片描述

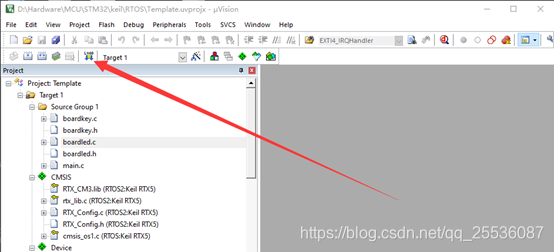

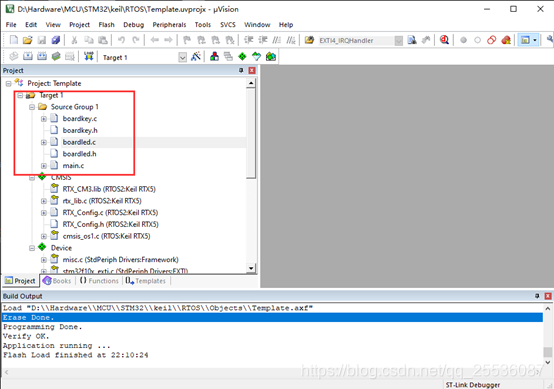

重建所有的目标文件后，下载到板上。

在这里插入图片描述

在这里插入图片描述

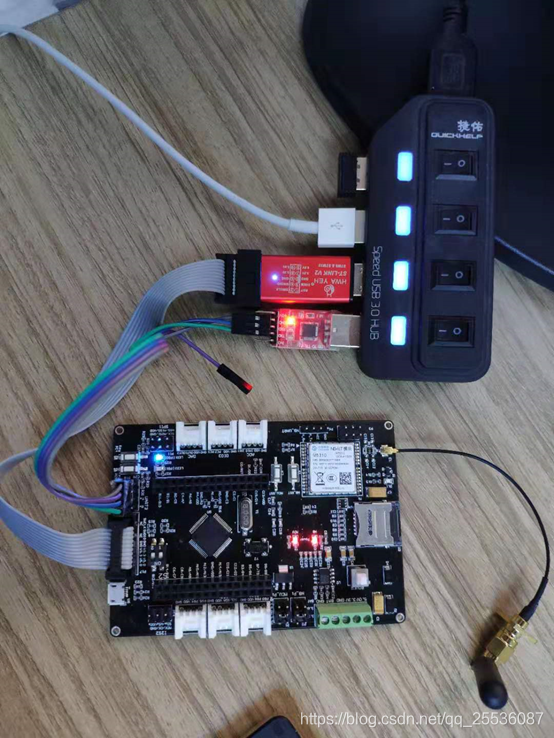

板子的接线和效果如下所示：

在这里插入图片描述

2. Config USART and Use USART API

RTOS中USART的配置已经很容易操作了，但是为了满足正常的需求，作者这里有添加了一些小函数，有些函数只有其中一个USART有，若读者需要可以自行修改添加。文件为serial.h和serial.c,见附录文件

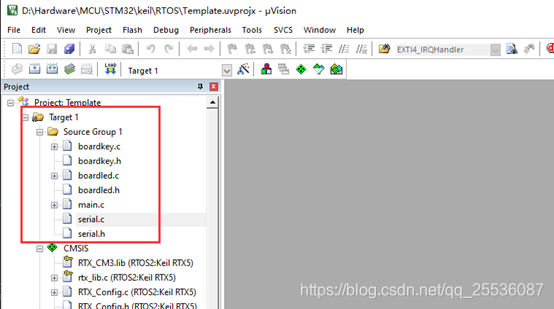

首先，将用到的文件，serial.c serial.h 见附录代码7和附录代码8添加到工程中，main.c的修改为附录6中的代码, 代码中也同时包含了配置了新线程微信线程分配资源的示例。

在这里插入图片描述

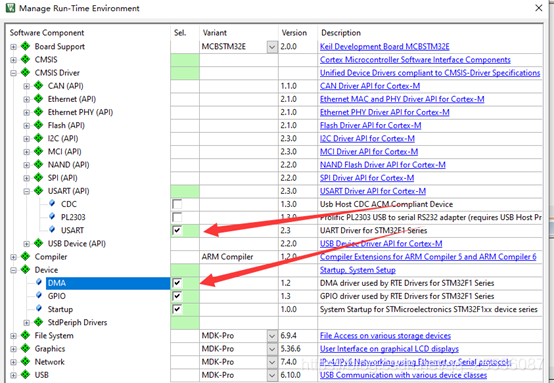

再次进入环境管理界面，添加如下两个库文件，点击OK。

在这里插入图片描述

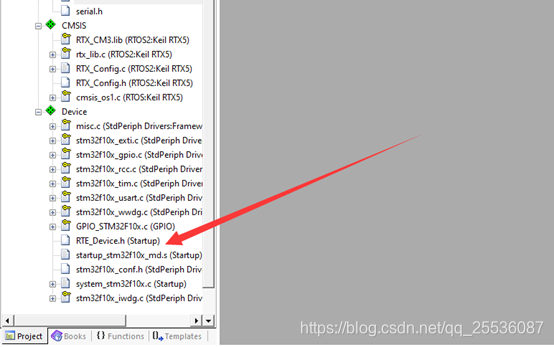

然后，比较重要的事情来了，在RTOS中要正常使用其驱动API还需要做一些额外设置，去打开这些外设，配置文件为RTE_Device.h 。

在这里插入图片描述

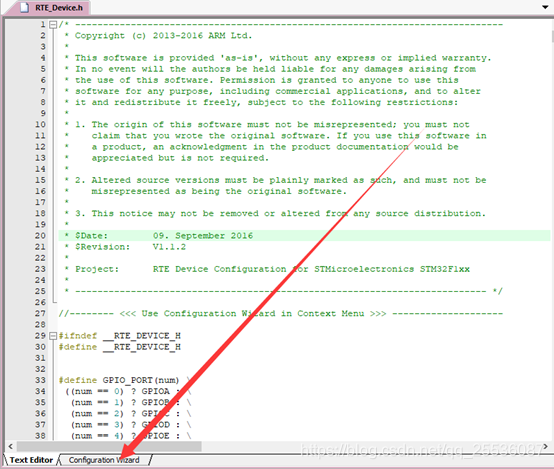

进入该文件后，是看一看到定义了很多内容，但我们想要是用什么并不清楚，但是，可以看到代码界面下方有两个选项，直接切入Configuration Wizard。

在这里插入图片描述

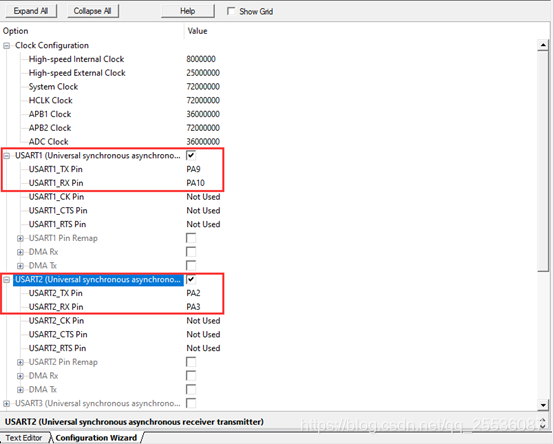

进去会发现，突然有种豁然开朗的感觉。可以看到时钟已经配置完毕。然后点击+，配置USART1和USART2。记得要保存。配置如下：

在这里插入图片描述

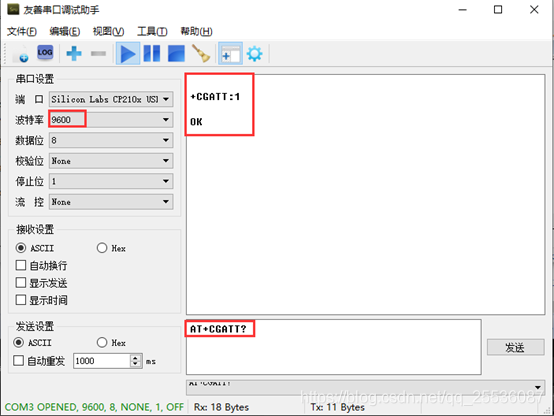

接下来，将程序重建，下载到开发板上。使用USB转串口工具，将USART1跟电脑连接起来。打开串口调试工具，找到正确的端口，将波特率设置为9600，发送AT+CGATT？加回车（实际发送: “AT+CGATT?\r\n”）。main.c 中的代码，在m5310模组和电脑之间建立虚拟链接。所以会收到如下所示内容。

在这里插入图片描述

附录

  1. Filename: main.c
/*----------------------------------------------------------------------------

    Designers Guide to the Cortex-M Family
    CMSIS RTOS Threads Example

*----------------------------------------------------------------------------*/

/*----------------------------------------------------------------------------
  Include the microcontroller header for register defenitions and CMSIS core functions
    Include the CMSIS RTOS header for the RTOS API
 *---------------------------------------------------------------------------*/

//#include "STM32F10x.h"
#include <cmsis_os2.h>
#include <cmsis_os.h>
#include "boardled.h"//板上LED
#include "boardkey.h"//板上按键

//按键事件，在boardkey中声明且调用,当有按键事件，调用(执行)此函数
//这里执行的内容是按下按键，对应LED的亮灭状态变换一下。LED1对应KEY1，LED2对应KEY2。
void KEY_Event(uint8_t num){
    static uint8_t falg01 = 1;
    static uint8_t falg02 = 1;
    if(num == 4){
        if(falg01){
            LED_On(0);
            falg01 = 0;
        }
        else{
            LED_Off(0);
            falg01 = 1;
        }
    }
    else if(num == 5)
        {
        if(falg02){
            LED_On(1);
            falg02 = 0;
        }
        else{
            LED_Off(1);
            falg02 = 1;
        }
    }
}
//线程1，执行LED和按键的初始化后挂起
void thread1 (void *argument)
{
    LED_Initialize ();
    KEY_Initialize ();
    osSignalWait(0x01, osWaitForever);

}
//系统初始化，开始一个新线程
int main (void)
{
    SystemCoreClockUpdate();
    osKernelInitialize ();                    // initialize CMSIS-RTOS
    osThreadNew(thread1,NULL,NULL);
    osKernelStart();                         // start thread execution
    while(1);
}
  1. Filename: boardled.h
#ifndef __BOARDLED_H
#define __BOARDLED_H
#include "GPIO_STM32F10x.h"

int32_t LED_Initialize (void);
int32_t LED_Uninitialize (void);
int32_t LED_On (uint32_t num);
int32_t LED_Off (uint32_t num);
int32_t LED_SetOut (uint32_t val);
uint32_t LED_GetCount (void);

void thread_keyrun (void *argument);
int32_t KEY_Initialize (void);

#endif   /*__BOARDLED_H*/
  1. Filename: boardled.c
#include "boardled.h"
#include <cmsis_os.h>

/*There is 2 LED , LDE1 is ctrolled by PB0, LDE2 ctrolled by PB1*/
const GPIO_PIN_ID Pin_LED[] = { //引脚描述结构体
    {GPIOB,  0},
    {GPIOB,  1},
};
#define LED_COUNT (sizeof(Pin_LED)/sizeof(GPIO_PIN_ID))

int32_t LED_Initialize (void) { //使用RTOS API配置GPIO
  uint32_t n;
  /* Configure pins: Push-pull Output Mode (50 MHz) with Pull-down resistors */
  for (n = 0; n < LED_COUNT; n++) {
    GPIO_PortClock   (Pin_LED[n].port, true);
    GPIO_PinWrite    (Pin_LED[n].port, Pin_LED[n].num, 0);
    GPIO_PinConfigure(Pin_LED[n].port, Pin_LED[n].num,
                      GPIO_OUT_PUSH_PULL,
                      GPIO_MODE_OUT2MHZ);
  }
  return 0;
}

int32_t LED_Uninitialize (void) {
  uint32_t n;

  /* Configure pins: Input mode, without Pull-up/down resistors */
  for (n = 0; n < LED_COUNT; n++) {
    GPIO_PinConfigure(Pin_LED[n].port, Pin_LED[n].num,
                      GPIO_IN_FLOATING,
                      GPIO_MODE_INPUT);
  }
  return 0;
}

int32_t LED_On (uint32_t num) {   //开LED灯，如果超出操作范围，返回错误值-1
  int32_t retCode = 0;

  if (num < LED_COUNT) {
    GPIO_PinWrite(Pin_LED[num].port, Pin_LED[num].num, 1);
  }
  else {
    retCode = -1;
  }
  return retCode;
}

int32_t LED_Off (uint32_t num) {
  int32_t retCode = 0;

  if (num < LED_COUNT) {
    GPIO_PinWrite(Pin_LED[num].port, Pin_LED[num].num, 0);
  }
  else {
    retCode = -1;
  }

  return retCode;
}

int32_t LED_SetOut (uint32_t val) {
  uint32_t n;

  for (n = 0; n < LED_COUNT; n++) {
    if (val & (1<<n)) {
      LED_On (n);
    } else {
      LED_Off(n);
    }
  }

  return 0;
}

uint32_t LED_GetCount (void) {

  return LED_COUNT;
}
  1. Filename: boardkey.h
/*由于RTOS中没有外部中断的API，因此这里直接使用标准库的函数来配置*/
#ifndef __BOARDKEY_H
#define __BOARDKEY_H
#include "GPIO_STM32F10x.h"
#include "stm32f10x_exti.h"
#include <cmsis_os.h>

int32_t KEY_Initialize (void);

#endif   /*__BOARDKEY_H*/
  1. Filename: boardkey.c
 /*由于RTOS中没有外部中断的API，因此这里直接使用标准库的函数来配置*/
#include "boardkey.h"

extern void KEY_Event(uint8_t num);

int32_t KEY_Initialize (void) {
        GPIO_InitTypeDef GPIO_InitStructure;
        EXTI_InitTypeDef EXTI_InitStructure;
        NVIC_InitTypeDef NVIC_InitStructure;

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO, ENABLE);//打开GPIO AFIO的时钟
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

      GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource4); //选择EXTI信号源
        EXTI_ClearITPendingBit(EXTI_Line4);
    EXTI_InitStructure.EXTI_Line = EXTI_Line4;               //中断线选择
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;      //EXTI为中断模式
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;  //下降沿触发
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;                //使能中断
    EXTI_Init(&EXTI_InitStructure);

      GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource5); //选择EXTI信号源
        EXTI_ClearITPendingBit(EXTI_Line5);
      EXTI_InitStructure.EXTI_Line = EXTI_Line5;               //中断线选择

    EXTI_Init(&EXTI_InitStructure);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);           //配置NVIC优先级分组为1
    NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn;        //中断源stm32f10x.h”中
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //抢占优先级：1
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;        //子优先级：1
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           //使能中断通道
    NVIC_Init(&NVIC_InitStructure);

        NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;
        NVIC_Init(&NVIC_InitStructure);
  return 0;
}
//中断服务函数的名称要特别小心，因为你随便写错一点，编译不会产生报错，但是会导致程序无法进入中断服务程序，甚至卡死。不确定的话可以到启动文件startup_stm32f10x_md.s中查找。
void EXTI4_IRQHandler(void)  //按键1，PC4中断服务函数
{
  if(EXTI_GetITStatus(EXTI_Line4)!= RESET)
  {
    EXTI_ClearITPendingBit(EXTI_Line4);
      KEY_Event(4);
  }
}

void EXTI9_5_IRQHandler(void)
{
  if(EXTI_GetITStatus(EXTI_Line5)!= RESET)
  {
    EXTI_ClearITPendingBit(EXTI_Line5);
      KEY_Event(5);
  }
}
  1. Filename: main.c
 /*----------------------------------------------------------------------------

    Designers Guide to the Cortex-M Family
    CMSIS RTOS Threads Example

*----------------------------------------------------------------------------*/

/*----------------------------------------------------------------------------
  Include the microcontroller header for register defenitions and CMSIS core functions
    Include the CMSIS RTOS header for the RTOS API
 *---------------------------------------------------------------------------*/

//#include "STM32F10x.h"
#include <cmsis_os2.h>
#include <cmsis_os.h>
#include "boardled.h"
#include "boardkey.h"
#include "serial.h"

static uint64_t thread1_stk[128];
static uint64_t thread1_cdm[128];
void KEY_Event(uint8_t num){
static uint8_t falg01 = 1;
    static uint8_t falg02 = 1;
    if(num == 4){
        if(falg01){
            LED_On(0);
            falg01 = 0;
        }
        else{
            LED_Off(0);
            falg01 = 1;
        }
    }
    else if(num == 5)
        {
        if(falg02){
            LED_On(1);
            falg02 = 0;
        }
        else{
            LED_Off(1);
            falg02 = 1;
        }
    }
}

void thread1 (void *argument)
{
    KEY_Initialize ();
    LED_Initialize ();
    osSignalWait(0x01, osWaitForever);
}

void thread2 (void *argument)
{
    //osSignalWait(0x01, osWaitForever);
  char temp1;
    char temp2;

    Serial1_Conf(9600);
    Serial2_Conf(9600);

    Serial1_Print("Usart1 Initialize Finished!\r\n");
    osDelay(100);

    while(1){
        if(USART1_RecNum()){
        USART2_SendByte(USART1_ReadByte());
        }
        if(USART2_RecNum()){
      USART1_SendByte(USART2_ReadByte());
        }
    }
}

static osThreadAttr_t thread2_attr;

int main (void)
{
    thread2_attr.stack_mem  = thread1_stk;
  thread2_attr.stack_size = sizeof(thread1_stk);
    //thread1_attr.priority = osPriorityHigh;
    thread2_attr.cb_mem = thread1_cdm;
    thread2_attr.cb_size = sizeof(thread1_cdm);
    SystemCoreClockUpdate();
    osKernelInitialize ();                    // initialize CMSIS-RTOS
    osThreadNew(thread1,NULL,NULL);
    osThreadNew(thread2,NULL,&thread2_attr);
    osKernelStart();                         // start thread execution
    while(1);
}
  1. Filename: serial.h
#ifndef __SERIAL_H
#define __SERIAL_H
#include "GPIO_STM32F10x.h"
#include "Driver_USART.h"
#include <cmsis_os.h>

extern ARM_DRIVER_USART Driver_USART1;//导入RTOS API的USART1
extern ARM_DRIVER_USART Driver_USART2;
#define Serial1 Driver_USART1 //转换为更加熟悉的Serial1
#define Serial2 Driver_USART2

char USART1_ReadByte(void);
char USART1_SendByte(char data);
char USART2_ReadByte(void);
char USART2_SendByte(char data);
uint8_t USART2_Read(char buffer[],uint8_t num);
uint8_t USART2_ReadLine(char buffer[]);
uint8_t USART1_RecNum(void);
uint8_t USART2_RecNum(void);
void USART1_callback(uint32_t event);
void USART2_callback(uint32_t event);
void Serial2_Conf(uint32_t baud);
void Serial1_Conf(uint32_t baud);
int Serial1_Print(char str[]);
int Serial2_Print(char str[]);
#endif   /*__SERIAL_H*/
  1. Filename: serial.c
 #include "serial.h"
    char RxBuf1[256]={0}; //自定义的接收缓存
    static uint8_t Num_U1RxByte = 0;    //USART1 接收的数据字节数
    static uint8_t U1RxF = 0; //索引，指向USART1 接收的数据字缓存中未读数据的第一个
    static uint8_t U1RxL = 0;//索引，指向USART1 接收的数据字缓存中未读数据的最后一个
    char Rx1; //一个临时接收变量
    //这里将缓存用作FIFO，将索引定义为8位无符号数，范围正是缓存的大小，
    //溢出后正好回到缓存的开始，遍历所有缓存


    char RxBuf2[256]={0};
    static uint8_t Num_U2RxByte = 0;
    static uint8_t U2RxF = 0;
    static uint8_t U2RxL = 0;
    char Rx2;

/*
    *@brief: 从USART1缓存中读走一个字节
 */
char USART1_ReadByte(void){
    if(Num_U1RxByte == 0) return '\0';
    Num_U1RxByte--;
    return RxBuf1[U1RxF++];
}
/*
    *@brief: USART1发送一个字节，直至发送完，超过10s算超时，返回1
 */
char USART1_SendByte(char data){
    uint16_t i = 0;
    Serial1.Send(&data,1);
    for(;i<1000;i++){
        if(Serial1.GetTxCount()>=1)return 0;
        osDelay(10);
    }
    return 1;
}
char USART2_ReadByte(void){
    if(Num_U2RxByte == 0) return '\0';
    Num_U2RxByte--;
    return RxBuf2[U2RxF++];
}
char USART2_SendByte(char data){
    uint16_t i = 0;
    Serial2.Send(&data,1);
    for(;i<1000;i++){
        if(Serial2.GetTxCount()>=1)return 0;
        osDelay(10);
    }
    return 1;
}
/*
    *@brief: 获取USART1缓存RxBuf1中缓存的字节数
 */
uint8_t USART1_RecNum(void){
        return Num_U1RxByte;
}
uint8_t USART2_RecNum(void){
        return Num_U2RxByte;
}

/*
    *@brief: 配置USART1，且使波特率为baud
 */
void Serial1_Conf(uint32_t baud){
        /*Initialize the USART driver */
    Serial1.Initialize(USART1_callback);
    /*Power up the USART peripheral */
    Serial1.PowerControl(ARM_POWER_FULL);
    /*Configure the USART to baud Bits/sec */
    Serial1.Control(ARM_USART_MODE_ASYNCHRONOUS |
                      ARM_USART_DATA_BITS_8 |
                      ARM_USART_PARITY_NONE |
                      ARM_USART_STOP_BITS_1 |
                      ARM_USART_FLOW_CONTROL_NONE, baud);

    /* Enable Receiver and Transmitter lines */
    Serial1.Control (ARM_USART_CONTROL_TX, 1);
    Serial1.Control (ARM_USART_CONTROL_RX, 1);
        Serial1.Receive(&Rx1,1);
}
void Serial2_Conf(uint32_t baud){
        /*Initialize the USART driver */
    Serial2.Initialize(USART2_callback);
    /*Power up the USART peripheral */
    Serial2.PowerControl(ARM_POWER_FULL);
    /*Configure the USART to baud Bits/sec */
    Serial2.Control(ARM_USART_MODE_ASYNCHRONOUS |
                      ARM_USART_DATA_BITS_8 |
                      ARM_USART_PARITY_NONE |
                      ARM_USART_STOP_BITS_1 |
                      ARM_USART_FLOW_CONTROL_NONE, baud);

    /* Enable Receiver and Transmitter lines */
    Serial2.Control (ARM_USART_CONTROL_TX, 1);
    Serial2.Control (ARM_USART_CONTROL_RX, 1);
        Serial2.Receive(&Rx2,1);
}
/*
    *@brief: USART1发送输出一个字符串，直至发送完毕
 */
int Serial1_Print(char str[]){
    int length = 0;
    uint16_t i = 0;
    while(str[length++]);
    length--;
    Serial1.Send(str,length);
    for(;i<1000;i++){
        if(Serial1.GetTxCount()>=length)return length;
        osDelay(30);
    }
    return -1;
}
int Serial2_Print(char str[]){
    int length = 0;
    uint16_t i = 0;
    while(str[length++]);
    length--;
    Serial2.Send(str,length);
    for(;i<1000;i++){
        if(Serial2.GetTxCount()>=length)return length;
        osDelay(30);
    }
    return -1;
}
/*
    *@brief: USART2读取num个数据，保存的buffer中
 */
uint8_t USART2_Read(char buffer[],uint8_t num){
    uint8_t count = 0;
    for(;count<num;count++){
        buffer[count] = USART2_ReadByte();
    }
    buffer[count] = '\0';
    return count;
}
/*
*@brief: 从缓存中等待读取一整行数据
*@note: for line ,condition is "\r\n"
*/
uint8_t USART2_ReadLine(char buffer[]){
    uint8_t p=0;
    while(1){
        if(USART2_RecNum()){
            buffer[p] = USART2_ReadByte();
            if(buffer[p] == '\n'){
                buffer[--p] = 0;
                break;
            }
            else{
                p++;
            }
        }
    }
    return p;
}
/*
    *@brief: RTOS API中USART1的事件回调函数
    *@function：在这里仅将将数据转移到缓存中
*/
void USART1_callback(uint32_t event){
    /*
  uint32_t mask;
  mask = ARM_USART_EVENT_RECEIVE_COMPLETE  |
         ARM_USART_EVENT_TRANSFER_COMPLETE |
         ARM_USART_EVENT_SEND_COMPLETE     |
         ARM_USART_EVENT_TX_COMPLETE       ;
  if (event & mask) {
  }
    if (event & mask) {
  // Success: Wakeup Thread
  //osSignalSet(tid2, 0x01);
  }
  if (event & ARM_USART_EVENT_RX_TIMEOUT) {
//    __breakpoint(0); //  Error: Call debugger or replace with custom error handling
    }
  if (event & (ARM_USART_EVENT_RX_OVERFLOW | ARM_USART_EVENT_TX_UNDERFLOW)) {
//    __breakpoint(0);  // Error: Call debugger or replace with custom error handling
  }
    */

    if (event & ARM_USART_EVENT_RECEIVE_COMPLETE) {
        RxBuf1[U1RxL++] = Rx1;
        Serial1.Receive(&Rx1,1);
        if(Num_U1RxByte < 255)Num_U1RxByte++;
        else{
            U1RxF++; //当buffer满了丢弃最先收到的1个数据
        }
  }
    /*
    if (event & ARM_USART_EVENT_TRANSFER_COMPLETE) {
        U1Tx_Flag = true;
  }*/
}

void USART2_callback(uint32_t event){

    if (event & ARM_USART_EVENT_RECEIVE_COMPLETE) {
        RxBuf2[U2RxL++] = Rx2;
        Serial2.Receive(&Rx2,1);
        if(Num_U2RxByte < 255)Num_U2RxByte++;
        else{
            U2RxF++;
        }
  }
    /*
    if (event & ARM_USART_EVENT_TRANSFER_COMPLETE) {
        U2Tx_Flag = true;
  }*/

}
·Wintrue·
关注
  • 1
    点赞
  • 踩
  • 7
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
如何使用KEIL5快速建立FreeRTOS项目（附建立成功的源代码以及问题解析）
herui_2的博客
09-28 4758
上次我已经讲过如何快速使用在线库建立我们的STM32项目，这次我会给大家介绍如何快速使用Keil5在线库建立FreeRTOS项目，废话不说，没有看我上次建立项目的，可以去看一下我上次建立的STM32项目打个基础
Keil下简单的RTOS插件
09-25
VC6下，利用Keil的AGSI扩展功能，为一个小的RTOS写插件，目前主要就是看看堆栈占用率
基于STM32的RTOS教程——RT-Thread学习教程_stm32f4基于keil的rt-thread例程(1)
最新发布
2401_84301418的博客
04-19 976
MDK-ARM 软件中的软件仿真模拟器，采用完全软件模拟方式解释执行 ARM 的机器指令，并实现外围的一些外设逻辑，从而构成一套完整的虚拟硬件环境，使得用户能够不借助真实的硬件平台就能够在电脑上执行相应的目标程序。对于刚接触 RT-Thread 操作系统的读者并不容易马上就获得一个和 RT-Thread 操作系统相配套的硬件模块，但随着计算机技术的发展，我们可以采用软件方式来模拟一个能够运行 RT-Thread 操作系统的硬件模块，这就是 ARM 公司的 MDK-ARM 仿真模拟环境。
Keil-RTOS线程操作
02-13
Keil-RTOS线程操作
KEIL - RTOS
03-07 1658
/******************************************** *  Function :  Test 51RTOS Tiny base on keil *   :  and display processing   with *   :  lcd-1602  && MCU-STC89C52 *  Porgramer:  MicroAC *  Date
KEIL环境stm32移植FreeRTOS
qq_59501669的博客
11-28 1473
SysTick_Handler()、 SVC_Handler()和 PendSV_Handler()，这 三 个函数 分别为滴答定时器中断服务函数 、 SVC中断服务函数和 PendSV中断服务函数 ，将 stm32f10x_it.c中的三个函数屏蔽掉。将FreeRTOS源码复制进去，地址FreeRTOSv9.0.0\FreeRTOS\Source里的源码，复制进STM32F103\LED_liushui\FREERTOS。准备工作：keil软件，一份点灯代码，FreeRTOS源码。
基于stm32F103（keil5）移植FreeRTOS(202112.00版本)
m0_57575318的博客
06-07 2052
基于STM32F103系列（keil5）的最新FreeRTOS移植（202112.00版本）
Keil MDK STM32系列 PACK包
12-25
Keil MDK STM32系列 PACK包 1、含STM32F0xx，F1xx，F2xx，F3xx，F4xx【含有最新PACK及历史版本】 2、含Keil 其他所有系列pack【高速】下载教程及网址（RTOS，Kinetis，MCB，STBlue，LPC，V2M，EFM等等） * 所有pack...
【野火】零死角玩转STM32—F407霸天虎_V2_stm32f407_
09-29
此外，对于嵌入式系统开发至关重要的RTOS（实时操作系统），如FreeRTOS，书中也会有详细的介绍，包括任务创建、信号量、互斥锁、事件标志组等概念和应用，以及如何在STM32F407上移植和使用RTOS。软件开发工具链，如...
STM32F4discovery开发工具Keil使用方法
08-19
Keil MDK-Lite™ is a free evaluation version that limits code size to 32 Kbytes. Nearly all Keil examples will compile within this 32K limit. The addition of a valid license number will turn it into ...
【野火?】零死角玩转STM32—F103霸道_V2,野火stm32f103视频教程,C,C++
09-10
STM32是意法半导体公司（STMicroelectronics）推出的一种基于ARM Cortex-M内核的微控制器系列，以其高性能、低功耗的特点，在嵌入式系统领域广泛应用。本教程通过C和C++语言讲解，旨在帮助学员全面掌握STM32F103这款...
KEIL CMSIS RTOS
04-18
KEIL CMSIS RTOS使用
RTOS RTX(V1)keil自带的操作系统STM32可用
11-17
自己花费一晚上从keil官网上整理的RTOS V1的帮助文档，将网页版一个一个转换为pdf并合并，非常难得的资源，主要针对STM32
KEIL带的freertos10.2Pack
04-15
KEIL带的freertos10.2Pack,最近更新，支持CMSIS RTOSV2
Keil插件集合 不够十字凑数
01-30
Keil可用的几款插件, 包括AStyle代码格式整理插件, 自己写的文件注释, 函数注释, 插入时间几款插件, 详细说明可见博客:http://blog.csdn.net/xinxinsky/article/details/79204763
《STM32 HAL 库开发实战指南—基于F103霸道_V2》_hal库_stm32开发指南_V2_STM32HAL库开发实战指
10-01
6. **串口通信（UART/USART）**：在STM32中，串行通信是通过UART或USART外设实现的。HAL库提供了发送和接收数据、配置波特率、数据格式、中断处理等接口。 7. **ADC（Analog-to-Digital Converter）**：ADC用于将...
Keil自带RTOS操作系统验证例程在STM32上实现
KingQian2018的博客
06-28 5271
Keil自带的嵌入式操作系统上手简单，配合其自带的教程很容易入门。附例程代码 学习过程中发现一个很有趣的验证实验 该实验例程包含所有关于RTOS操作系统的例程，方便新手对于嵌入式系统的学习和使用。 接下来详细说明以下如何创建该项目。 本例程以STM32F103ZE为例，首先创建一个相关项目。 其次，加载运行环境 按照图中所示打勾即可。 接下来右键Sou...
ARM keil自带的RTOS-RTX5
weixin_44670163的博客
02-15 2337
线程A在CPU上电时就被创建，创建之后一直以5ms的周期运行，永不停止。线程被推迟的时间肯定会波动的，比如某一次延时时间达到时，系统上并没有优先级更高的线程正处于就绪态，或者也没有ISR中断回调需要执行，这个理想的条件下，线程不会被推迟执行。调用osDelayUntil（）使线程进入阻塞态（BLOCKED)并立刻进行上下文切换，当计时时间达到时，线程从阻塞态（BLOCKED）切换到准备态（READY)，如果当前没有更高优先级的其他线程的话，那么线程直接进入运行态（RUNNING)。
笔记：基于RT-thread初步了解rtos，利用Keil 模拟器 STM32F103 上手指南。
jockchong的博客
06-17 826
文章参考：RT-Thread 文档中心 前期准备 MDK-ARM 5.24 点击下载 STM32F103 软件仿真，STM32F103 pack 文件 点击下载 RT-Thread Simulator 例程 点击下载 前言 主要是运用MDK-ARM 5.24仿真平台来运行一下RTT的历程，看一下操作系统如何运行。 初识RTT 打开RTT例程压缩包后有以下目录文件 各目录文件描述为 目录名 描述 applications RT-Thread 应用程序。 rt-thread RT-Th
在Keil中使用STM32C8T6搭建简易示波器
07-09
在Keil中使用STM32C8T6搭建简易示波器需要以下步骤： 1. 首先，确保您已经安装了Keil软件和STM32CubeMX软件，并且已经配置好了STM32C8T6的开发环境。 2. 打开STM32CubeMX软件，在"Pinout & Configuration"选项卡中选择正确的引脚配置，包括GPIO和定时器。 3. 在"Configuration"选项卡中配置定时器的基本参数，例如时钟频率和计数器周期。 4. 在"Middlewares"选项卡中选择适合的中间件库，例如HAL库，以便在Keil中使用。 5. 生成代码并导出到Keil工程中。 6. 在Keil中打开生成的工程文件，并编写相应的代码。 7. 在代码中，使用GPIO配置引脚来控制示波器的输入和输出。 8. 使用定时器来生成适当频率和占空比的方波信号。 9. 配置DMA来实现数据的高速传输。 10. 使用UART或者USB串口进行数据的传输和接收。 11. 编写相应的显示和操作代码，以便在示波器上显示波形和进行操作。 12. 编译并下载代码到STM32C8T6开发板上进行测试。 请注意，这只是一个简单的示波器实现步骤的概述，具体的实现细节和代码编写取决于您的需求和项目要求。建议参考STM32C8T6的技术手册和Keil的相关文档，以获取更详细的信息和步骤。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
