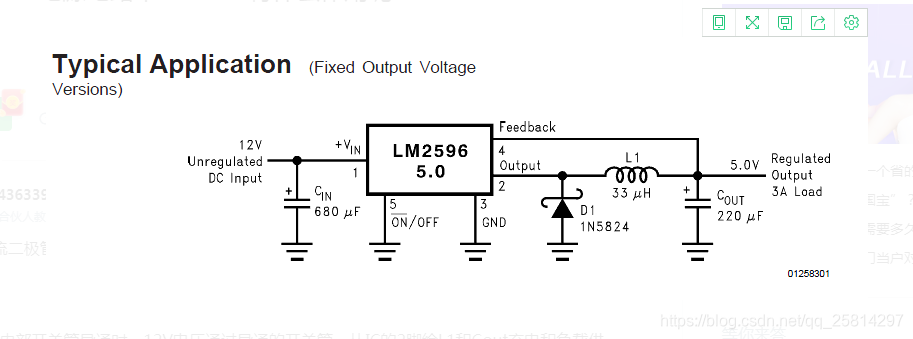

在LM2596电源电路中1N5824有什么作用呢



D1叫做续流bai二极管，为L1续流。
原理如下：
当LM2596内部开关管导通时，zhi12V电压通过导通的开关管，从daoIC的2脚给L1和Cout充电和负载供电，L1和Cout储能，D1截止；当LM2596内部开关管截止时，IC的2脚不再输出12V，L1维持负载电流（磁场能转换成电能），D1导通，提供L1放电的电流回路同时，Cout也放电，电位略下降，此电位通过IC的4脚，与基准电压比较，低于基准电压时，IC内部开关管再次导通，开始下一个循环。。。
