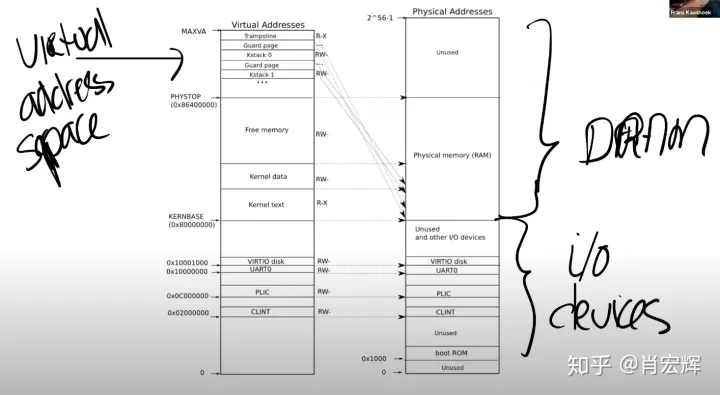

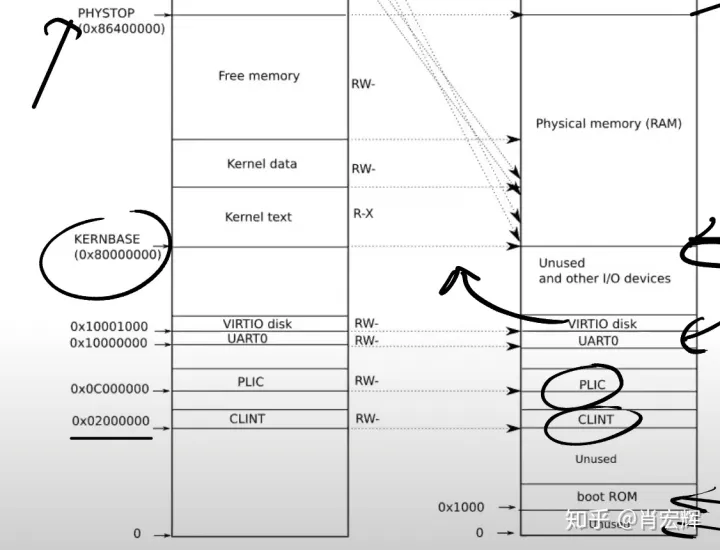

接下来，我们看一下在XV6中，page table是如何工作的？首先我们来看一下kernel page的分布。下图就是内核中地址的对应关系，左边是内核的虚拟地址空间，右边上半部分是物理内存或者说是DRAM，右边下半部分是I/O设备。接下来我会首先介绍右半部分，然后再介绍左半部分。

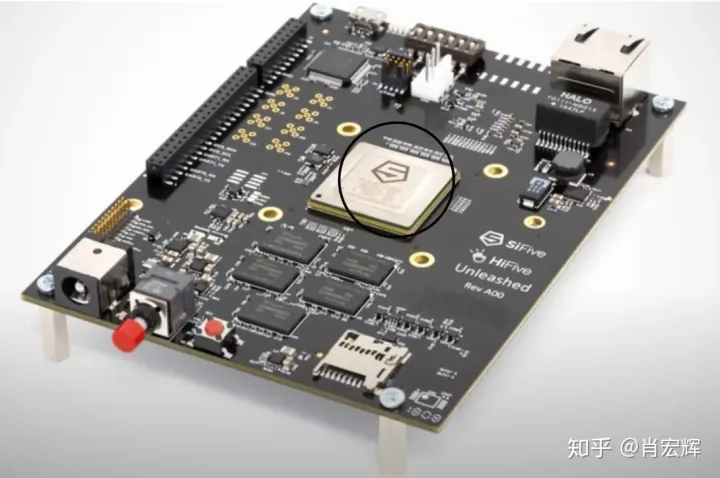

图中的右半部分的结构完全由硬件设计者决定。如你们上节课看到的一样，当操作系统启动时，会从地址0x80000000开始运行，这个地址其实也是由硬件设计者决定的。具体的来说，如果你们看一个主板，

中间是RISC-V处理器，我们现在知道了处理器中有4个核，每个核都有自己的MMU和TLB。处理器旁边就是DRAM芯片。

主板的设计人员决定了，在完成了虚拟到物理地址的翻译之后，如果得到的物理地址大于0x80000000会走向DRAM芯片，如果得到的物理地址低于0x80000000会走向不同的I/O设备。这是由这个主板的设计人员决定的物理结构。如果你想要查看这里的物理结构，你可以阅读主板的手册，手册中会一一介绍物理地址对应关系。

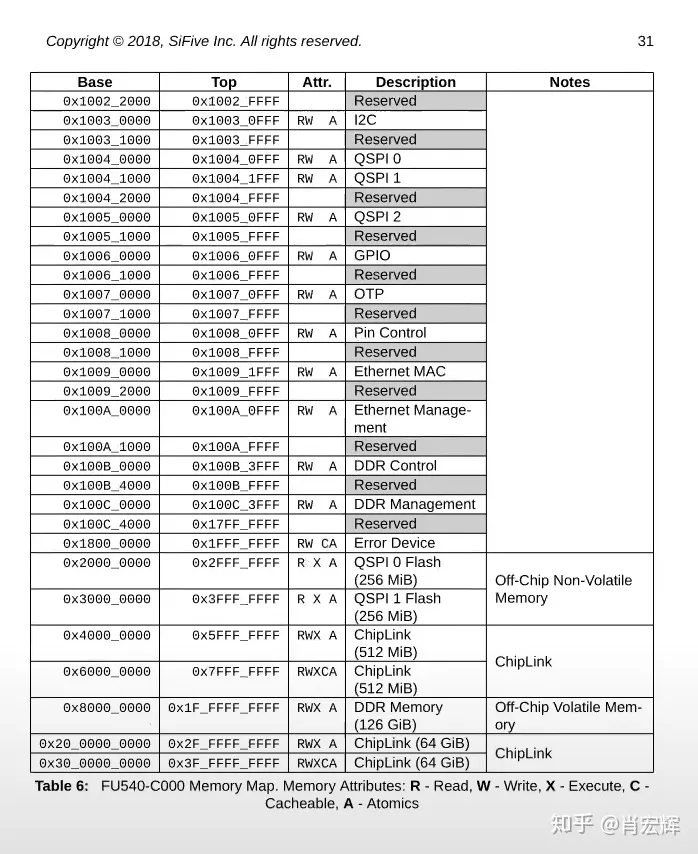

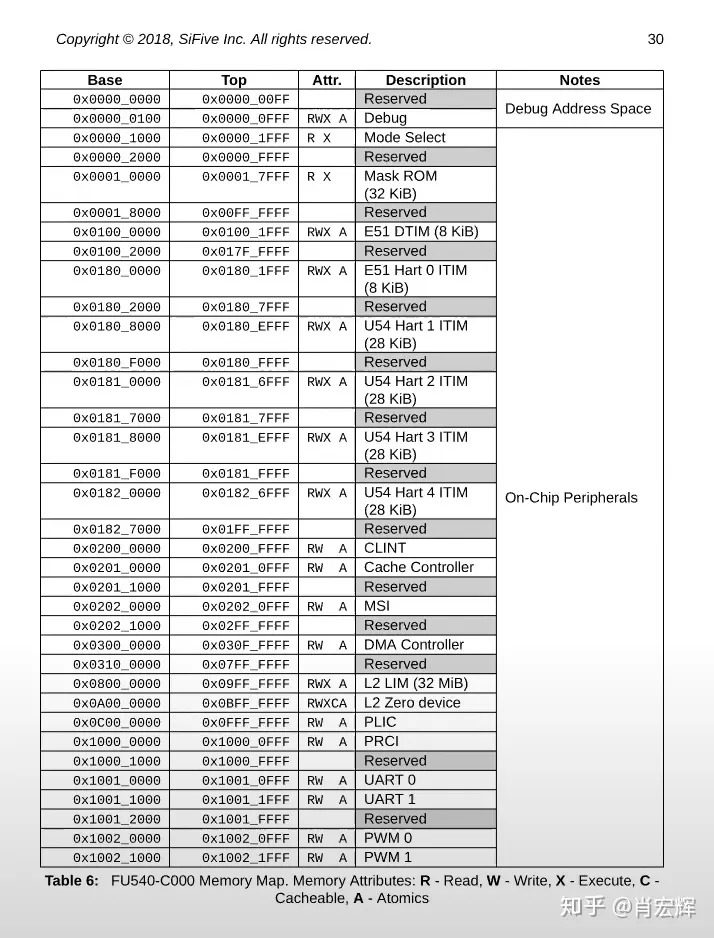

首先，地址0是保留的，地址0x10090000对应以太网，地址0x80000000对应DDR内存，也就是处理器外的易失存储（Off-Chip Volatile Memory），也就是主板上的DRAM芯片。所以，在你们的脑海里应该要记住这张主板的图片，即使我们接下来会基于你们都知道的C语言程序---QEMU来做介绍，但是最终所有的事情都是由主板硬件决定的。

学生提问：当你说这里是由硬件决定的，硬件是特指CPU还是说CPU所在的主板？
Frans教授：CPU所在的主板。CPU只是主板的一小部分，DRAM芯片位于处理器之外。是主板设计者将处理器，DRAM和许多I/O设备汇总在一起。对于一个操作系统来说，CPU只是一个部分，I/O设备同样也很重要。所以当你在写一个操作系统时，你需要同时处理CPU和I/O设备，比如你需要向互联网发送一个报文，操作系统需要调用网卡驱动和网卡来实际完成这个工作。

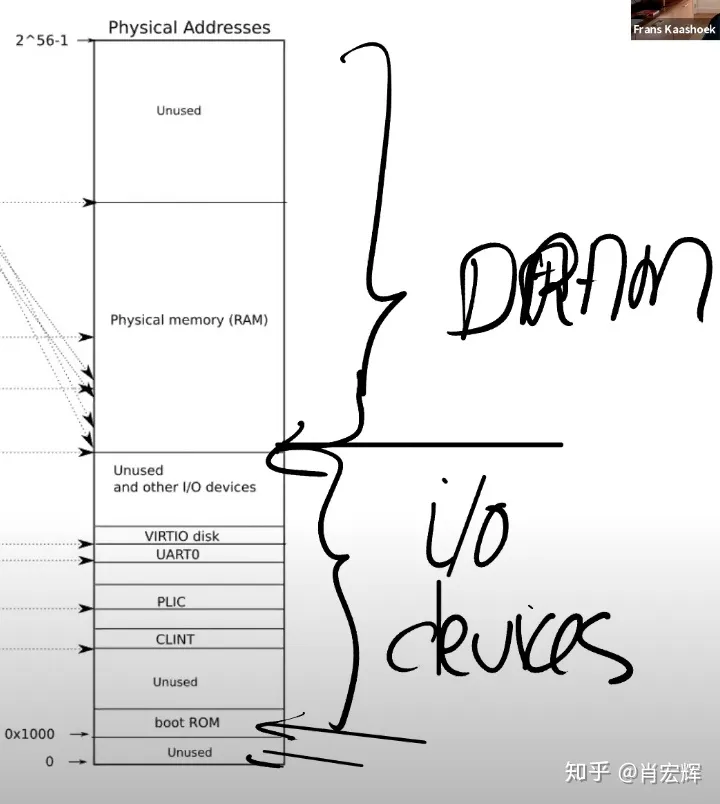

回到最初那张图的右侧：物理地址的分布。可以看到最下面是未被使用的地址，这与主板文档内容是一致的（地址为0）。地址0x1000是boot ROM的物理地址，当你对主板上电，主板做的第一件事情就是运行存储在boot ROM中的代码，当boot完成之后，会跳转到地址0x80000000，操作系统需要确保那个地址有一些数据能够接着启动操作系统。

这里还有一些其他的I/O设备：

PLIC是中断控制器（Platform-Level Interrupt Controller）我们下周的课会讲。
CLINT（Core Local Interruptor）也是中断的一部分。所以多个设备都能产生中断，需要中断控制器来将这些中断路由到合适的处理函数。
UART0（Universal Asynchronous Receiver/Transmitter）负责与Console和显示器交互。
VIRTIO disk，与磁盘进行交互。

地址0x02000000对应CLINT，当你向这个地址执行读写指令，你是向实现了CLINT的芯片执行读写。这里你可以认为你直接在与设备交互，而不是读写物理内存。

学生提问：确认一下，低于0x80000000的物理地址，不存在于DRAM中，当我们在使用这些地址的时候，指令会直接走向其他的硬件，对吗？
Frans教授：是的。高于0x80000000的物理地址对应DRAM芯片，但是对于例如以太网接口，也有一个特定的低于0x80000000的物理地址，我们可以对这个叫做内存映射I/O（Memory-mapped I/O）的地址执行读写指令，来完成设备的操作。
学生提问：为什么物理地址最上面一大块标为未被使用？
Frans教授：物理地址总共有2^56那么多，但是你不用在主板上接入那么多的内存。所以不论主板上有多少DRAM芯片，总是会有一部分物理地址没有被用到。实际上在XV6中，我们限制了内存的大小是128MB。
学生提问：当读指令从CPU发出后，它是怎么路由到正确的I/O设备的？比如说，当CPU要发出指令时，它可以发现现在地址是低于0x80000000，但是它怎么将指令送到正确的I/O设备？
Frans教授：你可以认为在RISC-V中有一个多路输出选择器（demultiplexer）。

接下来我会切换到第一张图的左边，这就是XV6的虚拟内存地址空间。当机器刚刚启动时，还没有可用的page，XV6操作系统会设置好内核使用的虚拟地址空间，也就是这张图左边的地址分布。

因为我们想让XV6尽可能的简单易懂，所以这里的虚拟地址到物理地址的映射，大部分是相等的关系。比如说内核会按照这种方式设置page table，虚拟地址0x02000000对应物理地址0x02000000。这意味着左侧低于PHYSTOP的虚拟地址，与右侧使用的物理地址是一样的。

所以，这里的箭头都是水平的，因为这里是完全相等的映射。

除此之外，这里还有两件重要的事情：

第一件事情是，有一些page在虚拟内存中的地址很靠后，比如kernel stack在虚拟内存中的地址就很靠后。这是因为在它之下有一个未被映射的Guard page，这个Guard page对应的PTE的Valid 标志位没有设置，这样，如果kernel stack耗尽了，它会溢出到Guard page，但是因为Guard page的PTE中Valid标志位未设置，会导致立即触发page fault，这样的结果好过内存越界之后造成的数据混乱。立即触发一个panic（也就是page fault），你就知道kernel stack出错了。同时我们也又不想浪费物理内存给Guard page，所以Guard page不会映射到任何物理内存，它只是占据了虚拟地址空间的一段靠后的地址。

同时，kernel stack被映射了两次，在靠后的虚拟地址映射了一次，在PHYSTOP下的Kernel data中又映射了一次，但是实际使用的时候用的是上面的部分，因为有Guard page会更加安全。

这是众多你可以通过page table实现的有意思的事情之一。你可以向同一个物理地址映射两个虚拟地址，你可以不将一个虚拟地址映射到物理地址。可以是一对一的映射，一对多映射，多对一映射。XV6至少在1-2个地方用到类似的技巧。这的kernel stack和Guard page就是XV6基于page table使用的有趣技巧的一个例子。

第二件事情是权限。例如Kernel text page被标位R-X，意味着你可以读它，也可以在这个地址段执行指令，但是你不能向Kernel text写数据。通过设置权限我们可以尽早的发现Bug从而避免Bug。对于Kernel data需要能被写入，所以它的标志位是RW-，但是你不能在这个地址段运行指令，所以它的X标志位未被设置。（注，所以，kernel text用来存代码，代码可以读，可以运行，但是不能篡改，kernel data用来存数据，数据可以读写，但是不能通过数据伪装代码在kernel中运行）

学生提问：对于不同的进程会有不同的kernel stack吗？
Frans：答案是的。每一个用户进程都有一个对应的kernel stack
学生提问：用户程序的虚拟内存会映射到未使用的物理地址空间吗？

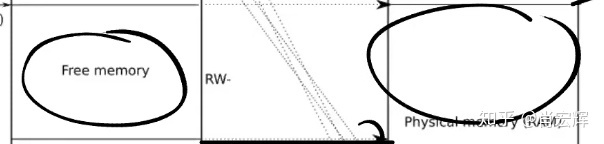

Frans教授：在kernel page table中，有一段Free Memory，它对应了物理内存中的一段地址。

XV6使用这段free memory来存放用户进程的page table，text和data。如果我们运行了非常多的用户进程，某个时间点我们会耗尽这段内存，这个时候fork或者exec会返回错误。
同一个学生提问：这就意味着，用户进程的虚拟地址空间会比内核的虚拟地址空间小的多，是吗？
Frans教授：本质上来说，两边的虚拟地址空间大小是一样的。但是用户进程的虚拟地址空间使用率会更低。
学生提问：如果多个进程都将内存映射到了同一个物理位置，这里会优化合并到同一个地址吗？
Frans教授：XV6不会做这样的事情，但是page table实验中有一部分就是做这个事情。真正的操作系统会做这样的工作。当你们完成了page table实验，你们就会对这些内容更加了解。

（以下问答来自课程结束部分，以为内容相关就移过来了）

学生提问：每个进程都会有自己的3级树状page table，通过这个page table将虚拟地址翻译成物理地址。所以看起来当我们将内核虚拟地址翻译成物理地址时，我们并不需要kernel的page table，因为进程会使用自己的树状page table并完成地址翻译（注，不太理解这个问题点在哪）。
Frans教授：当kernel创建了一个进程，针对这个进程的page table也会从Free memory中分配出来。内核会为用户进程的page table分配几个page，并填入PTE。在某个时间点，当内核运行了这个进程，内核会将进程的根page table的地址加载到SATP中。从那个时间点开始，处理器会使用内核为那个进程构建的虚拟地址空间。
同一个学生提问：所以内核为进程放弃了一些自己的内存，但是进程的虚拟地址空间理论上与内核的虚拟地址空间一样大，虽然实际中肯定不会这么大。

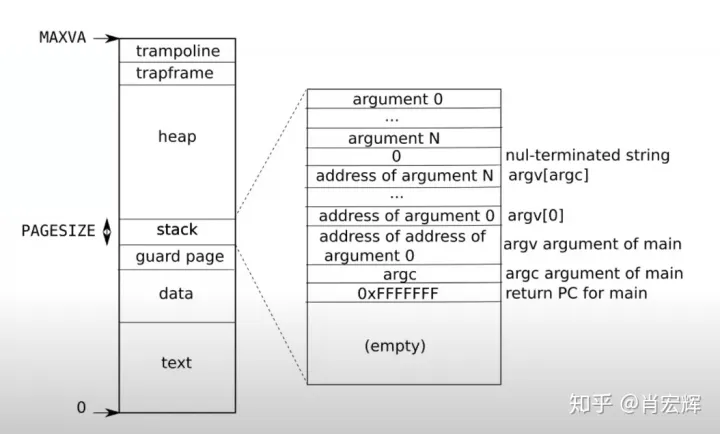

Frans教授：是的，下图是用户进程的虚拟地址空间分布，与内核地址空间一样，它也是从0到MAXVA。

它有由内核设置好的，专属于进程的page table来完成地址翻译。
学生提问：但是我们不能将所有的MAXVA地址都使用吧？
Frans教授：是的我们不能，这样我们会耗尽内存。大多数的进程使用的内存都远远小于虚拟地址空间。

4.5 Kernel Page Table - 知乎

一、芯片的基础知识说起
为啥一般的芯片的开始地址是0x80000000，那是因为芯片制造商的想法。
一、地址空间
（1）i.MX6ULL系列芯片
i.MX6ULL 应用处理器内存地址映射表
二、正点原子Linux开发板
一、芯片的基础知识说起
MCU、MPU、CPU这些主控芯片，有8位、16位和32位、64位，

为啥一般的芯片的开始地址是0x80000000，那是因为芯片制造商的想法。
一、地址空间
一个颗32位架构的芯片它的寻址空间为:0 ~ 0xFFFFFFFF

大小字节尺寸地址范围
2^32（4294967296） 4GB 0x1 0000 0000 0 ~ 0xFFFFFFFF
（1）i.MX6ULL系列芯片
i.MX6ULL 应用处理器内存地址映射表
来源：《IMX6ULL参考手册》
ARM Platform Memory Map

Start address   End address   Size   Description
8000_0000   FFFF_FFFF   2048 MB   MMDC—x16 DDR Controller.
7000_0000   7FFF_FFFF   256 MB   Reserved
6000_0000   6FFF_FFFF   256 MB   QSPI1 Memory
5800_0000   5FFF_FFFF   128 MB   EIM Aliased
5000_0000   57FF_FFFF   128 MB   EIM (NOR/SRAM)
1000_0000   4FFF_FFFF   1024 MB   Reserved
0E00_0000   0FFF_FFFF   32 MB   Reserved
0C00_0000   0DFF_FFFF   32 MB   QSPI1 Rx Buffer
0900_0000   0BFF_FFFF   48 MB   Reserved
0800_0000   08FF_FFFF   16 MB   Reserved
02C0_0000   07FF_FFFF   84 MB   Reserved
0230_0000   02BF_FFFF   9 MB   Reserved
0220_0000   022F_FFFF   1 MB   Table 2-4 AIPS-3. See IP listing on the separate map.
0210_0000   021F_FFFF   1 MB   Table 2-3 AIPS-2. See the IP listing on the separate map.
0200_0000   020F_FFFF   1 MB   Table 2-2 AIPS-1. See the IP listing on the separate map.
0181_0000   01FF_FFFF   8128 KB   Reserved
0180_C000   0180_FFFF   16 KB   Reserved
0180_8000   0180_BFFF   16 KB   BCH
0180_6000   0180_7FFF   8 KB   GPMI
0180_4000   0180_5FFF   32 KB   APBH DMA
0180_0000   0180_3FFF   16 KB   Reserved
0120_0000   017F_FFFF   6 MB   Reserved
0110_0000   011F_FFFF   1 MB   Reserved
0100_0000   010F_FFFF   1 MB   Reserved
00F0_0000   00FF_FFFF   1 MB   Reserved
00E0_0000   00EF_FFFF   1 MB   (per_m) configuration port
00D0_0000   00DF_FFFF   1 MB   (cpu) configuration port
00C0_0000   00CF_FFFF   1 MB   GPV_1 PL301
00B0_0000   00BF_FFFF   1 MB   GPV_0 PL301 configuration port
00A0_8000   00AF_FFFF   992 KB   Reserved
00A0_0000   00A0_7FFF   32 KB   ARM Peripherals: GIC400 Only visible to ARM core(s)
009C_0000   009F_FFFF   256 KB   Reserved
0098_0000   009B_FFFF   256 KB   Reserved
0092_0000   0097_FFFF   384 KB   OCRAM aliased
0090_0000   0091_FFFF   128 KB   OCRAM 128 KB
008F_8000   008F_FFFF   32 KB   Reserved
007F_8000   008F_7FFF   1 MB   Reserved
0010_0000   0010_7FFF   32 KB   Reserved
0001_8000   000F_FFFF   928 KB   Reserved
0001_7000   0001_7FFF   4 KB   Boot ROM—Protected 4 KB area
0000_0000   0001_6FFF   92 KB   Boot ROM (ROMCP)
从上表可以看出，在整个4GB的地址空间内，前2GB的地址空间有其他用处，后2GB的地址空间分配给了内存控制器，所以在操作内存地址的时候都是从0x80000000地址开始的，这其实就限制了该类型（32位架构）的芯片最大支持内存为4GB，而i.MX6ULL芯片所支持的最大的内存为2GB。

二、正点原子Linux开发板
512MB DDR3L
8GB EMMC

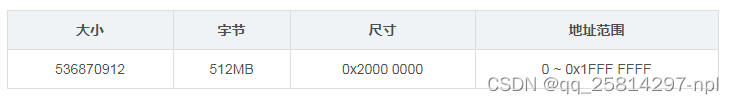

大小字节尺寸地址范围
536870912 512MB 0x2000 0000 0 ~ 0x1FFF FFFF

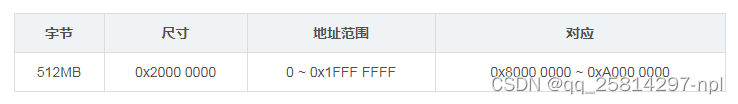

对应i.MX6ULL地址映射空间：

字节尺寸地址范围对应
512MB 0x2000 0000 0 ~ 0x1FFF FFFF 0x8000 0000 ~ 0xA000 0000

我在这里的操作：
嵌入式Linux–U-Boot（九）通过TFT/NFS网络更新U-Boot、Kernel、DTB文件
可以看到：

=> tftp 80800000 zImage
Using FEC1 device
TFTP from server 192.168.0.120; our IP address is 192.168.0.121
Filename 'zImage'.
Load address: 0x80800000
Loading: #################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
########
2.4 MiB/s
done
Bytes transferred = 6786368 (678d40 hex)
=> tftp 83000000 imx6ull_liefyuan_emmc.dtb
Using FEC1 device
TFTP from server 192.168.0.120; our IP address is 192.168.0.121
Filename 'imx6ull_liefyuan_emmc.dtb'.
Load address: 0x83000000
Loading: ###
2.1 MiB/s
done
Bytes transferred = 38823 (97a7 hex)
