【STM32开发小技巧】CUBEMX改变工程模板(FreeMarker一键生成定制文件)

前言

ps:可直接跳到效果展示

众所周知CUBEMX可以生成代码，图形界面可以方便用户进行STM32的配置，有天我就在想能否用户改变生成后的代码，于是就有了下面的文章。

---

一、使用默认模板

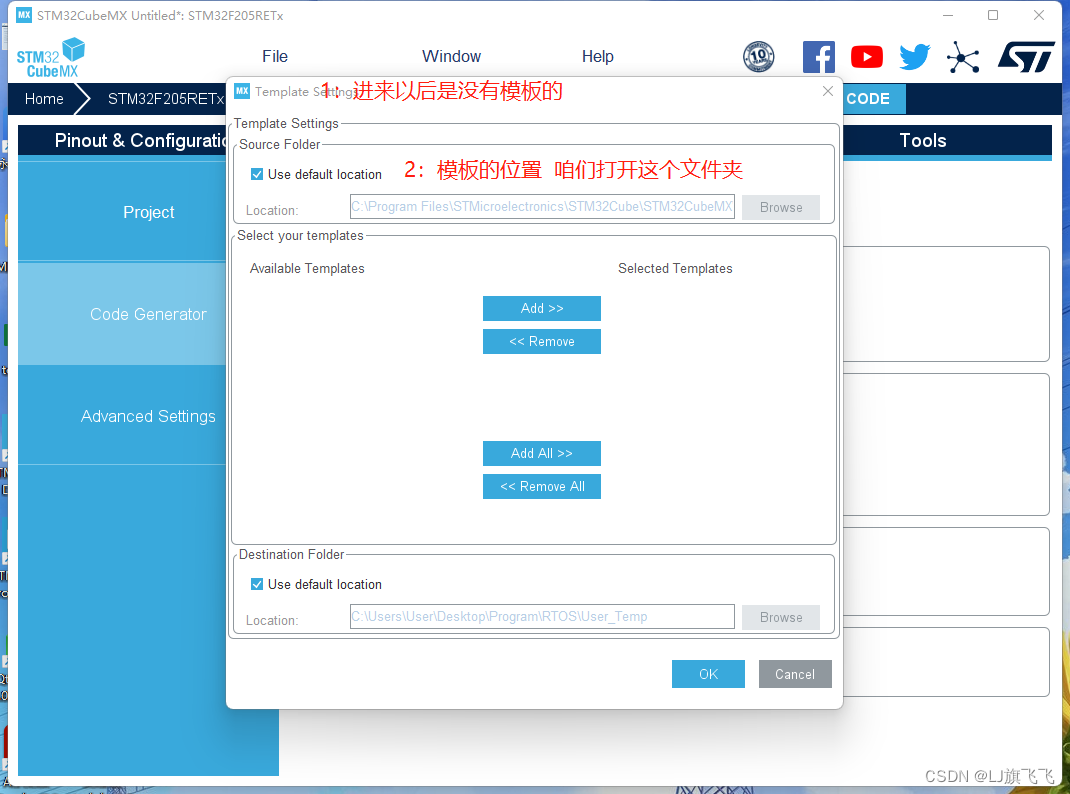

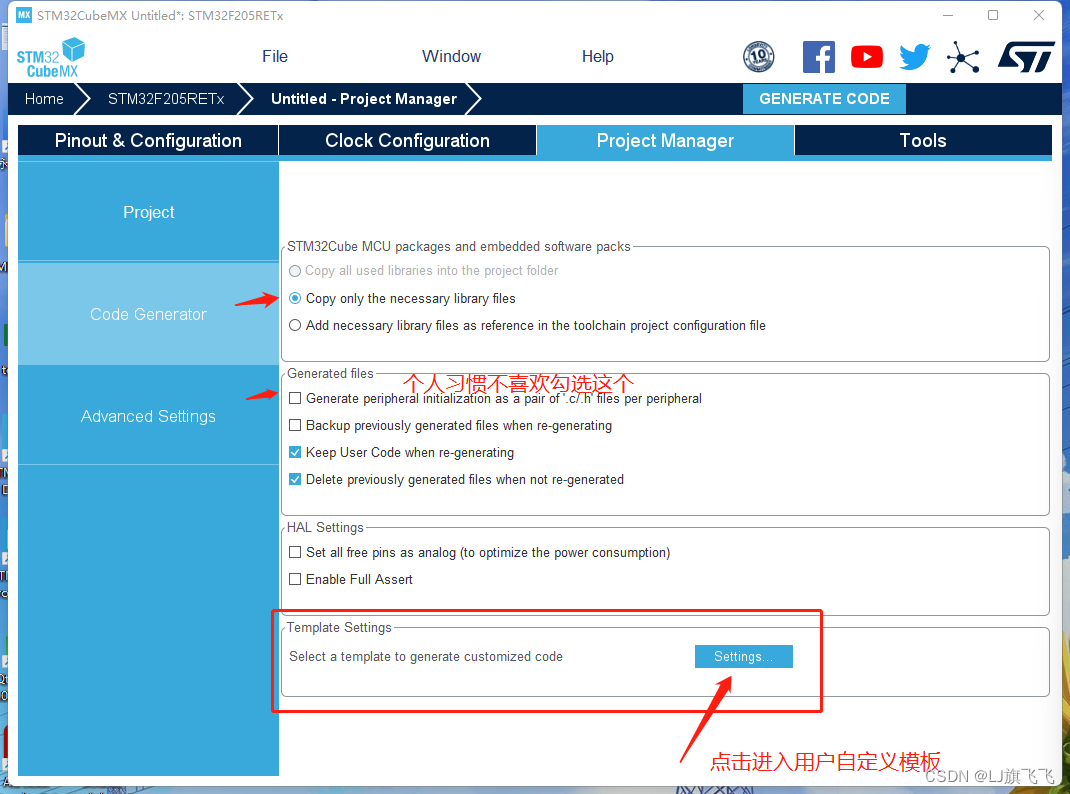

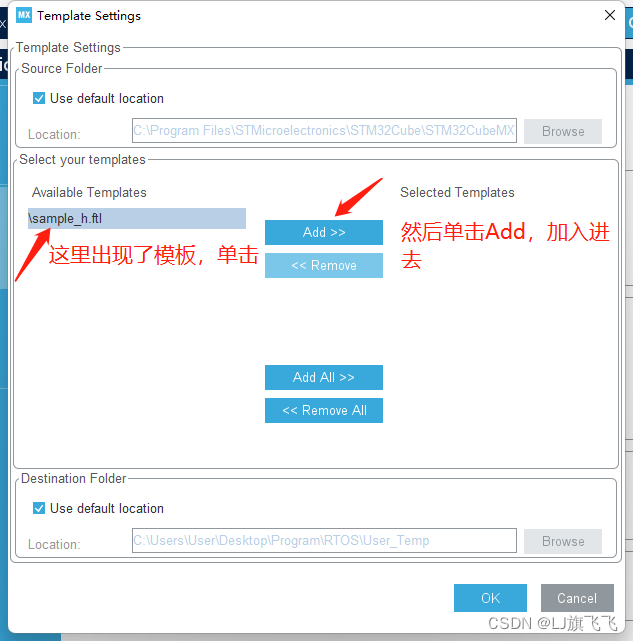

直接进入Project Manager页面。

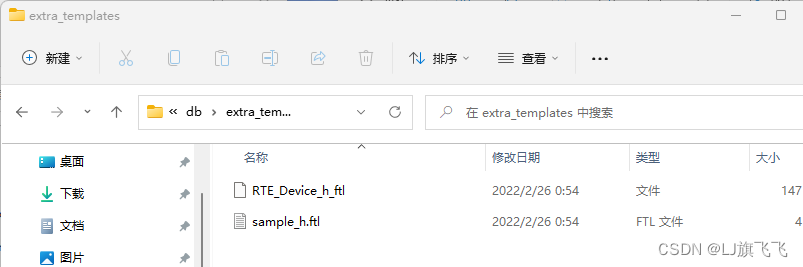

我们看一下官方的说明

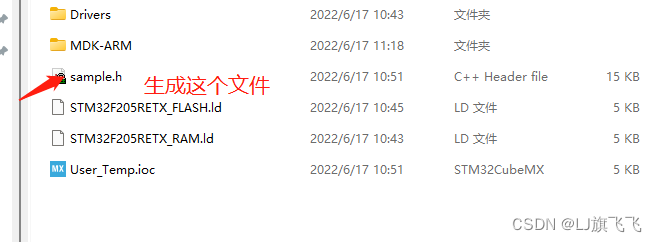

生成了一些外设信息，这些都是通过FreeMarker模板引擎代码生成的，具体命令以及函数可以去官网查看。

二、使用自定义模板

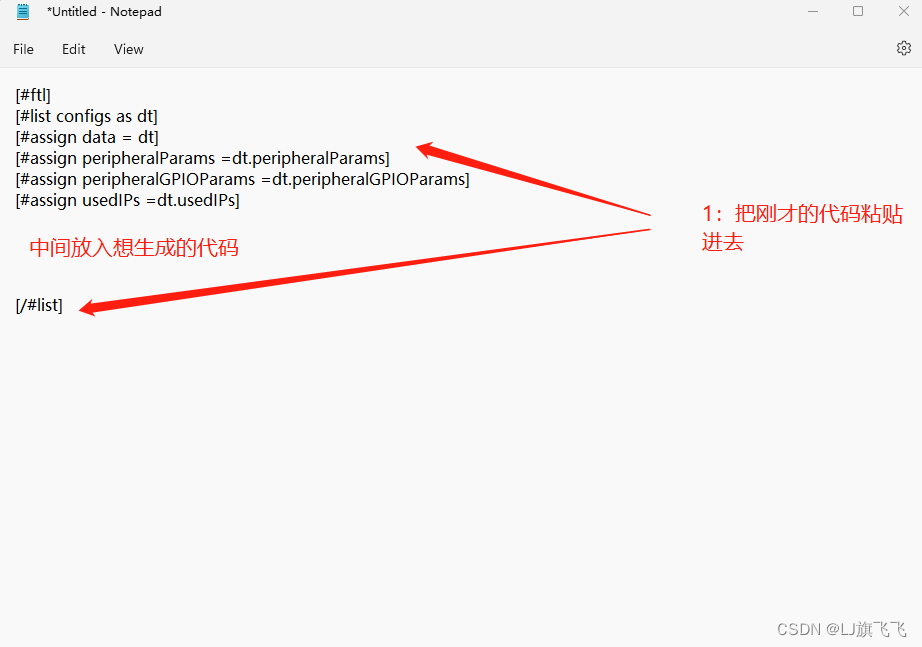

自定义的模板必须要用以下代码作为开头

[#ftl]
[#list configs as dt]
[#assign data = dt]
[#assign peripheralParams =dt.peripheralParams]
[#assign peripheralGPIOParams =dt.peripheralGPIOParams]
[#assign usedIPs =dt.usedIPs]

并且用以下作为结尾

[/#list]

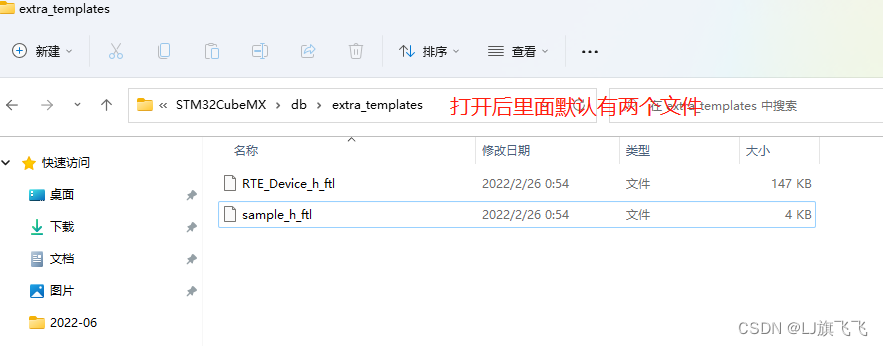

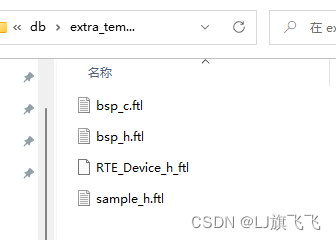

在这里我们想生成两个文件bsp.c bsp.h，首先在这个目录下创建两个名为bsp_c.ftl bsp_h.ftl

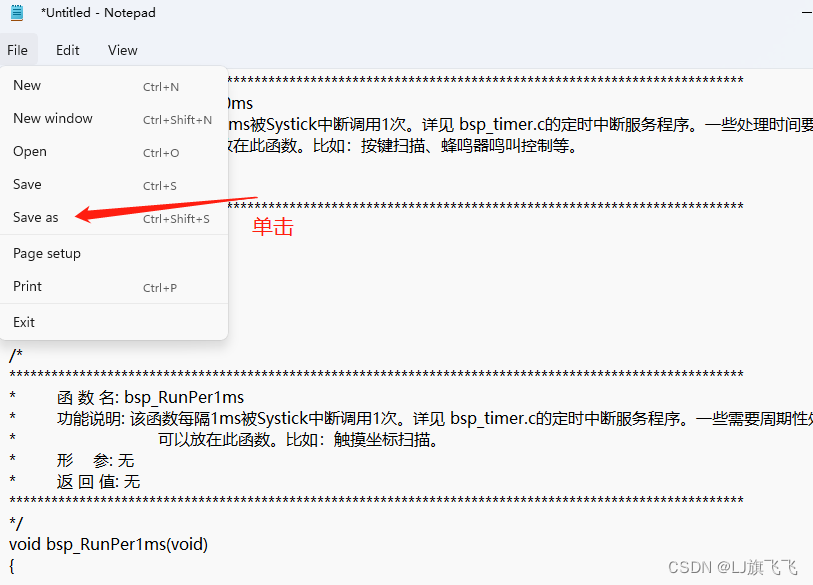

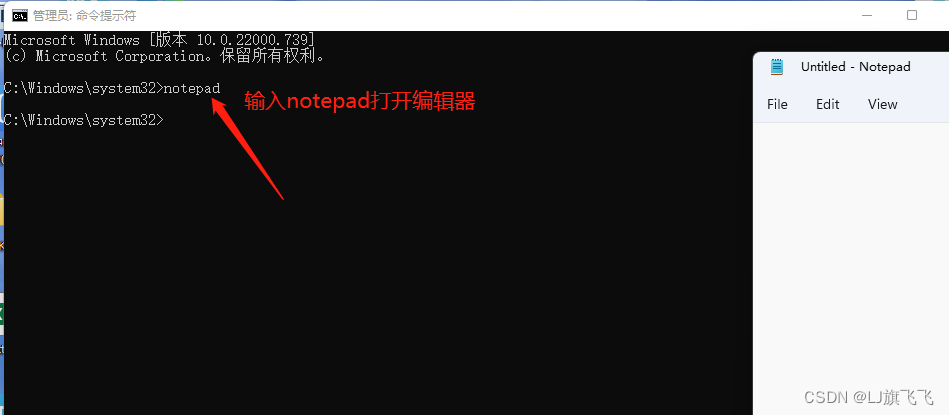

由于这个文件夹受保护我们用cmd的notepad创建

中间代码这里以安富莱的bsp.c为例

/*
*********************************************************************************************************
*
*	模块名称 : BSP模块(For STM32F429)
*	文件名称 : bsp.c
*	版    本 : V1.0
*	说    明 : 这是硬件底层驱动程序的主文件。每个c文件可以 #include "bsp.h" 来包含所有的外设驱动模块。
*			   bsp = Borad surport packet 板级支持包
*	修改记录 :
*		版本号  日期         作者       说明
*		V1.0    2018-07-29  Eric2013   正式发布
*
*	Copyright (C), 2018-2030, 安富莱电子 www.armfly.com
*
*********************************************************************************************************
*/
#include "bsp.h"



/*
*********************************************************************************************************
*	                                   函数声明
*********************************************************************************************************
*/
static void SystemClock_Config(void);


/*
*********************************************************************************************************
*	函 数 名: bsp_Init
*	功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
void bsp_Init(void)
{
	/*
       STM32H429 HAL 库初始化，此时系统用的还是F429自带的16MHz，HSI时钟:
	   - 调用函数HAL_InitTick，初始化滴答时钟中断1ms。
	   - 设置NVIV优先级分组为4。
	 */
	HAL_Init();

	/*
       配置系统时钟到168MHz
       - 切换使用HSE。
       - 此函数会更新全局变量SystemCoreClock，并重新配置HAL_InitTick。
    */
	SystemClock_Config();

	/*
	   Event Recorder：
	   - 可用于代码执行时间测量，MDK5.25及其以上版本才支持，IAR不支持。
	   - 默认不开启，如果要使能此选项，务必看V5开发板用户手册第8章
	*/
#if Enable_EventRecorder == 1
	/* 初始化EventRecorder并开启 */
	EventRecorderInitialize(EventRecordAll, 1U);
	EventRecorderStart();
#endif

	bsp_InitKey();    	/* 按键初始化，要放在滴答定时器之前，因为按钮检测是通过滴答定时器扫描 */
	bsp_InitTimer();  	/* 初始化滴答定时器 */
	bsp_InitUart();		/* 初始化串口 */
	bsp_InitExtIO();    /* 初始化扩展IO */
	bsp_InitLed();    	/* 初始化LED */
}

/*
*********************************************************************************************************
*	函 数 名: SystemClock_Config
*	功能说明: 初始化系统时钟
*            	System Clock source            = PLL (HSE)
*            	SYSCLK(Hz)                     = 168000000 (CPU Clock)
*            	HCLK = SYSCLK / 1              = 168000000 (AHB1Periph)
*            	PCLK2 = HCLK / 2               = 84000000  (APB2Periph)
*            	PCLK1 = HCLK / 4               = 42000000  (APB1Periph)
*            	HSE Frequency(Hz)              = 25000000
*           	PLL_M                          = 25
*            	PLL_N                          = 336
*            	PLL_P                          = 2
*            	PLL_Q                          = 4
*            	VDD(V)                         = 3.3
*            	Flash Latency(WS)              = 5
*	形    参: 无
*	返 回 值: 无
*********************************************************************************************************
*/
static void SystemClock_Config(void)
{
	RCC_ClkInitTypeDef RCC_ClkInitStruct;
	RCC_OscInitTypeDef RCC_OscInitStruct;


	/* 芯片内部的LDO稳压器输出的电压范围，选用的PWR_REGULATOR_VOLTAGE_SCALE1 */
	__HAL_RCC_PWR_CLK_ENABLE();
	__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

	/* 使能HSE，并选择HSE作为PLL时钟源 */
	RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
	RCC_OscInitStruct.HSEState = RCC_HSE_ON;
	RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
	RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
	RCC_OscInitStruct.PLL.PLLM = 8;
	RCC_OscInitStruct.PLL.PLLN = 336;
	RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
	RCC_OscInitStruct.PLL.PLLQ = 4;
	if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
	{
        Error_Handler(__FILE__, __LINE__);
	}

	/*
       选择PLL的输出作为系统时钟
		HCLK = SYSCLK / 1  (AHB1Periph)
		PCLK2 = HCLK / 2   (APB2Periph)
		PCLK1 = HCLK / 4   (APB1Periph)
    */
	RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
								  |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
	RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
	RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
	RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
	RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

	/* 此函数会更新SystemCoreClock，并重新配置HAL_InitTick */
	if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
	{
        Error_Handler(__FILE__, __LINE__);
	}

    /* 使能SYS时钟和IO补偿 */
	__HAL_RCC_SYSCFG_CLK_ENABLE() ;

	HAL_EnableCompensationCell();
}

/*
*********************************************************************************************************
*	函 数 名: Error_Handler
*	形    参: file : 源代码文件名称。关键字 __FILE__ 表示源代码文件名。
*			  line ：代码行号。关键字 __LINE__ 表示源代码行号
*	返 回 值: 无
*		Error_Handler(__FILE__, __LINE__);
*********************************************************************************************************
*/
void Error_Handler(char *file, uint32_t line)
{
	/*
		用户可以添加自己的代码报告源代码文件名和代码行号，比如将错误文件和行号打印到串口
		printf("Wrong parameters value: file %s on line %d\r\n", file, line)
	*/

	/* 这是一个死循环，断言失败时程序会在此处死机，以便于用户查错 */
	if (line == 0)
	{
		return;
	}

	while(1)
	{
	}
}

/*
*********************************************************************************************************
*	函 数 名: bsp_RunPer10ms
*	功能说明: 该函数每隔10ms被Systick中断调用1次。详见 bsp_timer.c的定时中断服务程序。一些处理时间要求不严格的
*			任务可以放在此函数。比如：按键扫描、蜂鸣器鸣叫控制等。
*	形    参: 无
*	返 回 值: 无
*********************************************************************************************************
*/
void bsp_RunPer10ms(void)
{
	bsp_KeyScan10ms();
}

/*
*********************************************************************************************************
*	函 数 名: bsp_RunPer1ms
*	功能说明: 该函数每隔1ms被Systick中断调用1次。详见 bsp_timer.c的定时中断服务程序。一些需要周期性处理的事务
*			 可以放在此函数。比如：触摸坐标扫描。
*	形    参: 无
*	返 回 值: 无
*********************************************************************************************************
*/
void bsp_RunPer1ms(void)
{

}

/*
*********************************************************************************************************
*	函 数 名: bsp_Idle
*	功能说明: 空闲时执行的函数。一般主程序在for和while循环程序体中需要插入 CPU_IDLE() 宏来调用本函数。
*			 本函数缺省为空操作。用户可以添加喂狗、设置CPU进入休眠模式的功能。
*	形    参: 无
*	返 回 值: 无
*********************************************************************************************************
*/
void bsp_Idle(void)
{
	/* --- 喂狗 */

	/* --- 让CPU进入休眠，由Systick定时中断唤醒或者其他中断唤醒 */

	/* 例如 emWin 图形库，可以插入图形库需要的轮询函数 */
	//GUI_Exec();

	/* 例如 uIP 协议，可以插入uip轮询函数 */
	//TOUCH_CapScan();
}

/*
*********************************************************************************************************
*	函 数 名: HAL_Delay
*	功能说明: 重定向毫秒延迟函数。替换HAL中的函数。因为HAL中的缺省函数依赖于Systick中断，如果在USB、SD卡
*             中断中有延迟函数，则会锁死。也可以通过函数HAL_NVIC_SetPriority提升Systick中断
*	形    参: 无
*	返 回 值: 无
*********************************************************************************************************
*/
/* 当前例子使用stm32f4xx_hal.c默认方式实现，未使用下面重定向的函数 */
#if 0
void HAL_Delay(uint32_t Delay)
{
	bsp_DelayUS(Delay * 1000);
}
#endif

/***************************** 安富莱电子 www.armfly.com (END OF FILE) *********************************/

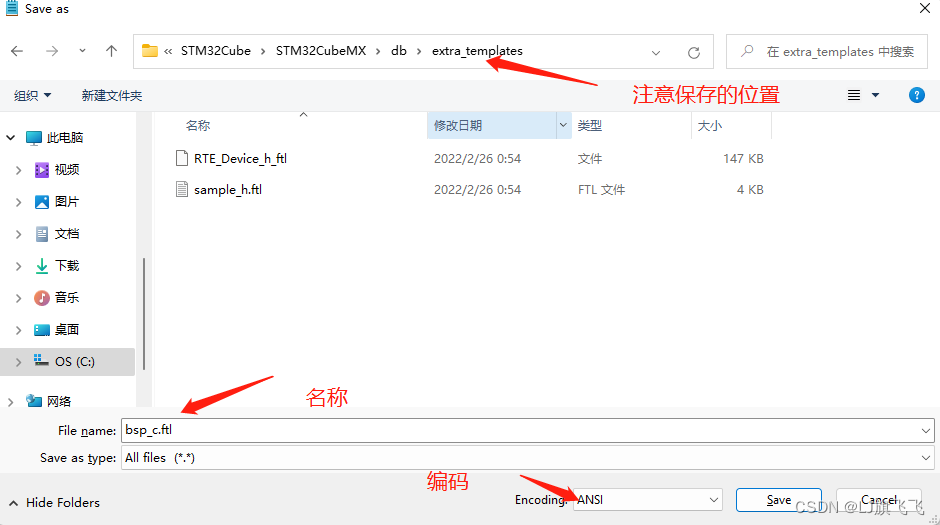

重点：保存的编码为ANSI

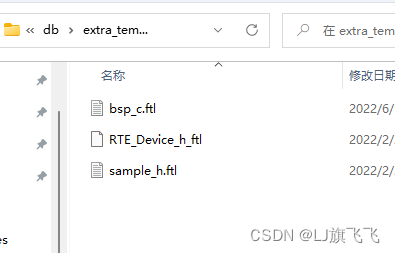

这样就建立好了一个模板

同理把.h文件也建好

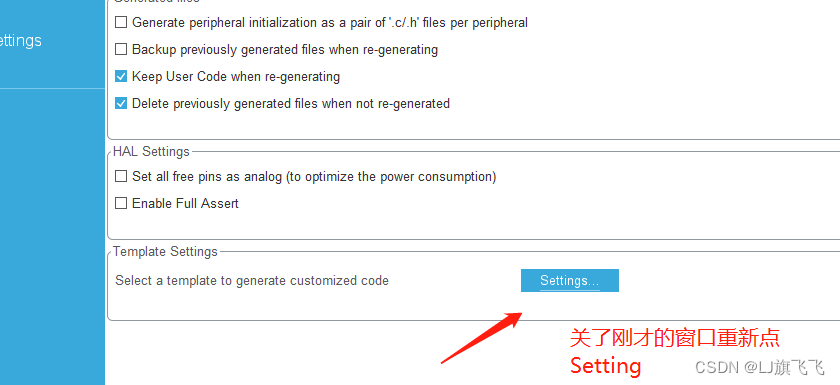

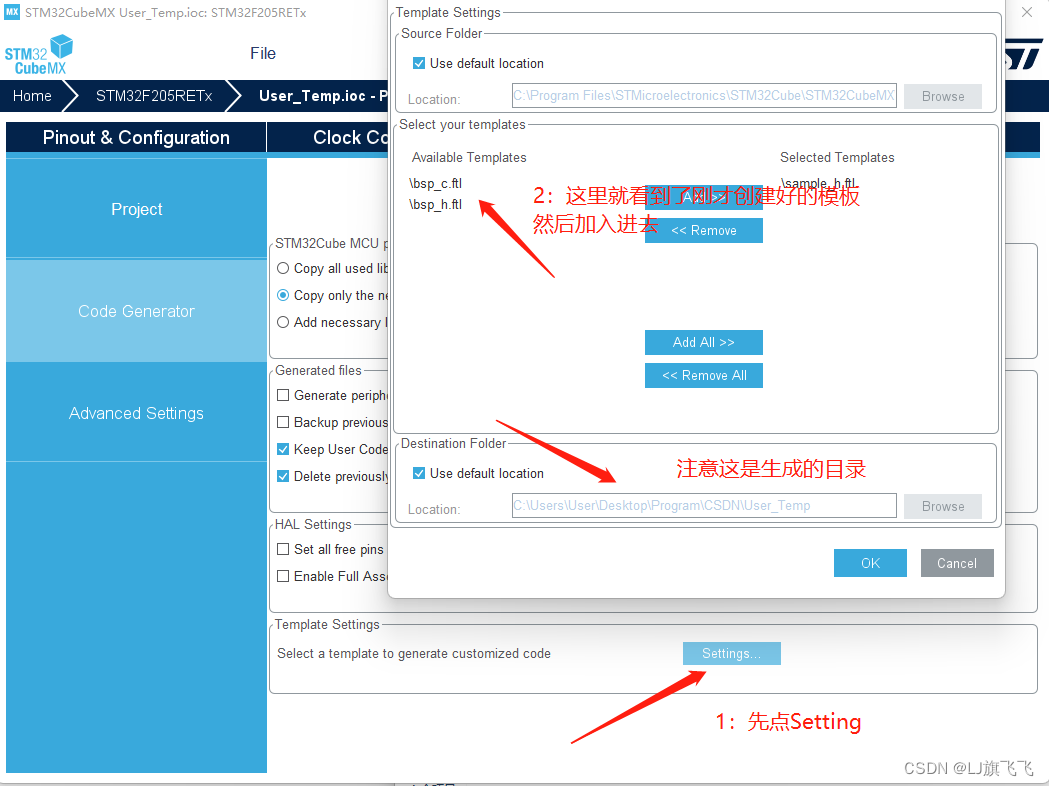

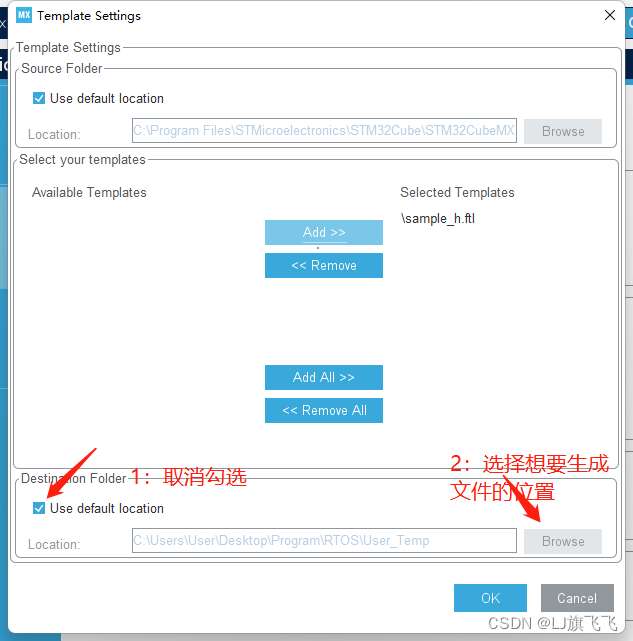

回到CubeMx

效果展示

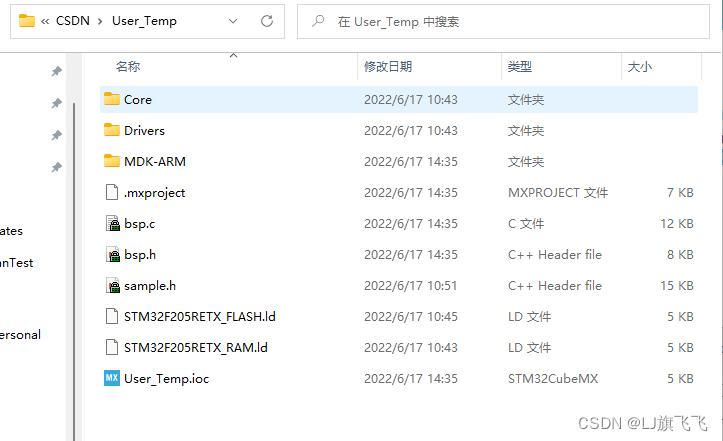

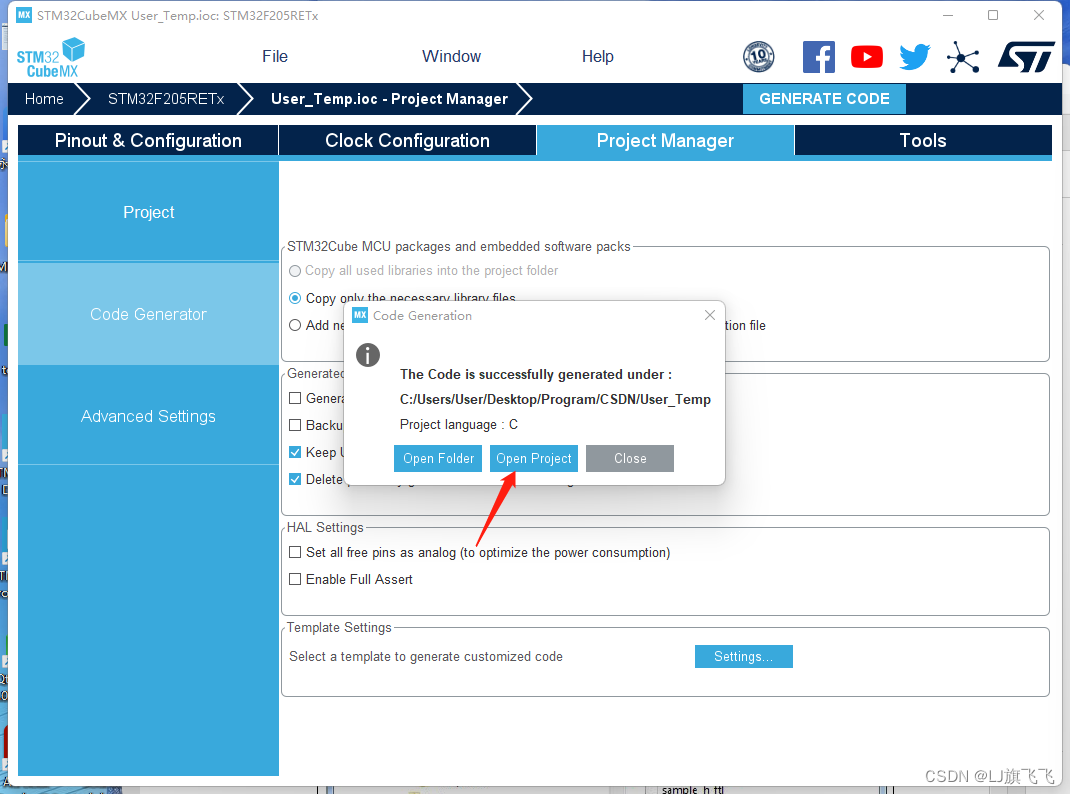

Generate一下可以看到生成的文件

后面把他加进Keil5不做过多阐述

---

总结

这样直接用CubeMx生成常用的.c .h文件，就省去很多复制粘贴繁琐的工作，当然FreeMarker有很多命命这么没用到，仅仅是简单的用一下，有兴趣的同学可以去官网深入学习，像cube那样生成用户段不会被覆盖，所以说我们刚才的模板如果再次Generate会把新添加的代码抹去，我们仅仅需要在生成之后把模板Remove了就可以避免了，如果需要改变Cube原始生成的Main.h可以到目录db\templates进行修改，加上include<bsp.h>等等，修改前最好还是备份一下。 如果有任何问题可以加交流群482574669
