光伏并网系统中的AGC AVC

一、AGC AVC简介

AGC（AutomaticGeneration Control），AVC（AutomaticVoltage Control）是现代两大自动控制系统，具有提高电网电压质量、降低网损、增加稳定储备和减轻调度值班人员劳动强度的功能，能够保证电网安全经济优质运行。AGC是通过反馈控制直放站的增益来达到控制输出信号电平, 是指当直放站工作于最大增益且输出为最大功率时，增加输入信号电平，提高直放站对输出信号电平控制的能力,总的来说，自动增益控制是指使放大电路的增益自动地随信号强度而调整的自动控制方法。而AVC是能量管理系统EMS中的一项重要功能，它控制着调频机组的出力，以满足不断变化的用户电力需求，并使系统处于经济的运行状态, 从全局的角度对广域分散的电网无功装置进行协调优化控制，它不仅可以实现对无功电压的自动调节，而且具有一定的优化功能，是保持系统电压稳定、提升电网电压品质和整个系统经济运行水平、提高无功电压管理水平的重要技术手段。

二、AGC 在电力系统中的作用

AGC（ AutomaticGeneration Control），在电力系统主要起辅助作用，是并网发电厂提供的有偿辅助服务之一，发电机组在规定的出力调整范围内，跟踪电力调度交易机构下发的指令，按照一定调节速率实时调整发电出力，以满足电力系统频率和联络线功率控制要求的服务。或者说,自动发电控制(AGC)对电网部分机组出力进行二次调整，以满足控制目标要求，保证发电出力与负荷平衡，保证系统频率为额定值，使净区域联络线潮流与计划相等，最小区域化运行成本。目前，绝大多数发电厂的发电机投入了有功发电自动控制系统（AGC），AGC系统的投入运行在保证机组安全、可靠运行的前提下，大大地提高了电网运行的安全、可靠性。

三、单机组AGC控制模式

1、遥控+遥调模式：机组在这种方式下运行，由省调对AGC方式下运行的机组实行远方自动控制，省调端通过遥控方式实现对机组AGC投入和退出运行模式的远方自动控制，通过遥调方式实现对机组有功功率的自动控制。这种AGC控制方式的主动权在远方，发电机当地侧始终处于被控制的地位；省调侧对现场运行机组的压力、流量等诸多实时数据及实际安全情况全然无知，仅仅是在了解机组的有功、无功等为数不多的电气实时参数下实现对机组的远方自动控制，对现场机组的安全运行是极为不利的。

2、单一遥调模式；机组在这种方式下运行，AGC控制方式在当地，AGC的投、退由现场运行调度人员和省调值班人员通过调度通信完成，并由现场运行人员在DCS系统上完成AGC的投退。省调仅仅下传一个4-20Ma的AGC功率指令给当地的远动装置RTU，通过远动装置RTU的遥调功能来实现对机组的AGC自动控制。这种纯遥调调节的AGC模式，既有利于现场机组的安全运行，又能最大限度的满足电网调度的需要。

四、AVC在电力系统中的作用

AVC（AutomaticVoltage Control）设置在调度中心，是自动电压控制（AVC）分析计算并发出控制指令的计算机系统及软件。它是利用计算机和通信技术，对电网中的无功资源以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。作为电网电压无功优化系统中分级控制的电压控制实现手段,是针对负荷波动和偶然事故造成的电压变化迅速动作来控制调节发电机励磁实现电厂侧的电压控制,保证向电网输送合格的电压和满足系统需求的无功。同时接受来自省调度通讯中心的上级电压控制命令和电压整定值,通过电压无功优化算法计算并输出以控制发电机励磁调节器的整定点来实现远方调度控制。

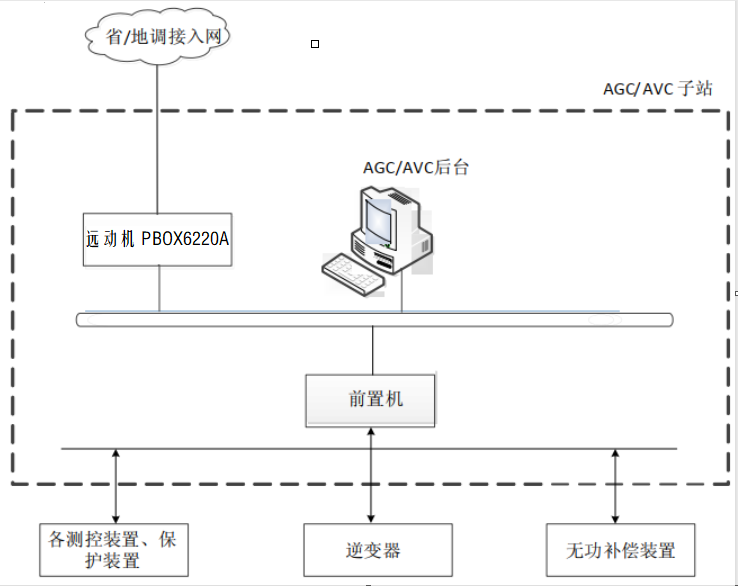

五、AVC的主站子站的区分

AVC主站

AVC master station指设置在调度（通信）中心，用于自动电压控制（AVC）分析计算并发出控制指令的计算机系统及软件。

AVC子站

AVC slave station指运行在电厂或者变电站的就地控制装置或软件，用于接收、执行主站的控制指令，并向主站回馈信息。

六、远动机的介绍

电力远动装置(RTU)是一种计算机智能化的产品,可广泛应用于电网调度自动化监控系统,电厂、变电站 小型配电箱8GB56510CC 综合自动化系统，以及其它工业自动化监控系统中，完成现场数据采集测量和监控功能

七、远端终端装置（RTU)的功能

(1)采集状态量并向远方发送，带有光电隔离，遥信变位优先传送；

(2)采集数据量并向远方发送，带有光电隔离；

(3)直接采集系统工频电量，实现对电压、电流、有功、无功的测量并向远方发送 ，可计算正反向电度；

(4)采集脉冲电度量并向远方发送，带有光电隔离；

(6)接收并执行遥控及返校；

(7)程序自恢复；

(8)设备自诊断(故障诊断到插件级)；

(9)设备自调；

(10)通道监视；

(11)接收并执行遥调；

(12)接收并执行校时命令(包括GPS对时功能 选配)；

(13)与两个及两个以上的主站通讯；

(14)采集事件顺序记录并向远方发送；

(15)提供多个数字接口及多个模拟接口；

(16)可对每个接口特性进行远方/当地设置；

(17)提供若干种通信规约,每个接口可以根据远方/当地设置传输不同规约的数据；

(18)接受远方命令,选择发送各类信息；

(19)可转发多个子站远动信息；

(20)当地显示功能，当地接口有隔离器；

(21)支持与扩频、微波、卫星、载波等设备的通讯；

(22)选配及多规约同时运行，如DL451-91 CDT规约，同进应支持POLLING规约和其他国际标准规约(如DNP3.0、SC1801、101规约)；

(23)可通过电信网和电力系统通道进行远方设置。
